Co dělá vzduchový válec? Funkce, typy a použití

Co dělá vzduchový válec — Krátká odpověď

An vzduchový válec — také nazývaný pneumatický válec — přeměňuje energii stlačeného vzduchu na lineární mechanický pohyb. Když stlačený vzduch vstoupí na jednu stranu válce, tlačí píst podél utěsněného otvoru a vytváří řízenou tlačnou nebo tažnou sílu. Tato síla pohybuje břemenem, upíná součást, zvedá obrobek, ovládá ventil nebo provádí desítky dalších mechanických úkolů v průmyslovém, automobilovém a výrobním prostředí.

Prakticky: dodáváte vzduch pod nastaveným tlakem a válec poskytuje přesný, opakovatelný zdvih. Většina standardních vzduchových válců pracuje mezi 40 a 150 PSI (2,8 až 10,3 bar) , vytvářející síly v rozsahu od několika newtonů v miniaturních válcích až po desítky tisíc newtonů v průmyslových jednotkách s velkým průměrem. Například válec s vrtáním 100 mm při tlaku 6 barů vytváří zhruba 4 712 N (asi 1 060 lbf) tahu – dostačující k nalisování ložiska, vyražení štítku nebo posunutí brány dopravníku za méně než sekundu.

Klíčovou výhodou oproti hydraulickým nebo elektrickým pohonům je jednoduchost: vzduch je čistý, stlačitelný a dostupný prakticky v každé továrně. Pneumatické pohony nevyžadují žádné zpětné potrubí pro kapalinu, nevytvářejí žádné teplo z motorů a při správné údržbě mohou být cyklovány milionkrát bez výrazného opotřebení.

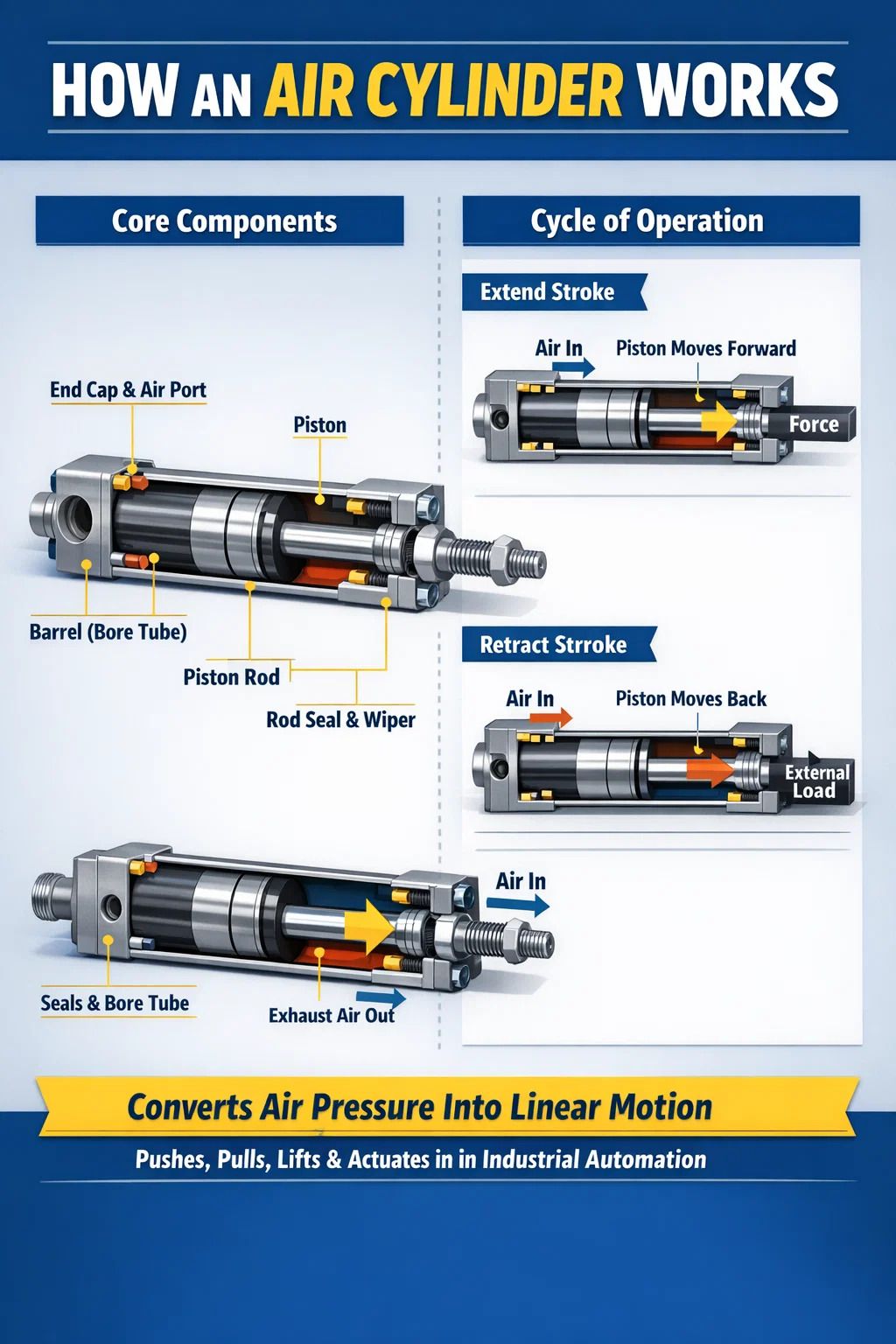

Jak funguje vzduchový válec uvnitř

Pochopení vnitřní mechaniky pomáhá při výběru, dimenzování nebo odstraňování problémů s pneumatickým válcem. Každý vzduchový válec sdílí stejnou základní architekturu, i když se vnější tvar liší.

Základní komponenty

• Hlaveň (vrtaná trubka): Válcový kryt, obvykle vyrobený z hliníkové slitiny, nerezové oceli nebo tvrdě eloxovaného hliníku. Průměr díry přímo určuje výstupní sílu.
• píst: Disk, který klouže uvnitř otvoru, utěsněný O-kroužky nebo břitovým těsněním, aby se zabránilo obtékání vzduchu.
• Pístní tyč: Tvrzená, chromovaná ocelová tyč připevněná k pístu, přenášející sílu na vnější zatížení.
• Koncovky (hlavy): Utěsněte oba konce válce a opatřete otvory pro vstup/výstup vzduchu.
• Těsnění tyče a stěrač: Zabraňte úniku vzduchu podél tyče a zabraňte vniknutí nečistot do otvoru.
• Regulátory polštářů: Volitelné jehlové ventily zabudované do koncovek, které zpomalují píst blízko konce zdvihu, čímž snižují rázový hluk a opotřebení.

Cyklus pohybu

Když se elektromagnetický ventil otevře, stlačený vzduch proudí do otvoru na konci válce. Tlak vzduchu se vytváří proti čelu pístu. Síla se rovná tlaku vynásobenému efektivní plochou pístu (F = P × A) . Když síla překoná tření a odpor zatížení, píst se posune – prodlužuje tyč. Pro zatažení se ventil přepne: vzduch vstupuje do portu na konci pístu, tlak působí na prstencovou oblast pístu (celá plocha mínus průřez pístu) a tyč se táhne zpět. Odsávaný vzduch vystupuje přes tlumič, aby se snížil hluk.

Tento úplný cyklus – vysouvání a zatahování – může proběhnout ve zlomcích sekundy. Vysokorychlostní pneumatické válce používané v balicích linkách běžně dokončí 5 až 10 úplných cyklů za sekundu. V robotických buňkách typu pick-and-place jsou standardní doby cyklu 200 až 300 milisekund na zdvih.

Typy vzduchových válců a co každý z nich dělá

Ne všechny pneumatické válce plní stejnou funkci nebo vyhovují každé aplikaci. Konstrukce válce určuje, jak se pohybuje, jak velkou silou působí a jakým směrem působí. Níže je uveden rozpis nejběžnějších typů.

Jednočinné vs. dvojčinné: co více funguje?

Jednočinné pneumatické válce využívají tlak vzduchu pouze v jednom směru; vratná pružina vrací tyč zpět. Spotřebovávají zhruba polovinu vzduchu ve srovnání s dvojčinnými jednotkami, což je činí atraktivními pro jednoduché upínací úlohy, kde výkon vyžaduje pouze prodloužený zdvih. Pružina však zabírá vnitřní prostor, zkracuje efektivní délku zdvihu o 10–20 % a síla pružiny působí proti pístu při vysouvání – snižuje čistou výstupní sílu.

Dvojčinné vzduchové válce využívají stlačený vzduch pro vysouvací i zatahovací zdvihy. Jedná se o nejběžnější typ v průmyslové automatizaci , představující většinu instalací pneumatických pohonů po celém světě. Poskytují plně ovladatelnou sílu v obou směrech, umožňují přesné řízení rychlosti s omezovači průtoku na každém portu a nemají žádnou tuhost pružiny, kterou by bylo možné zohlednit ve výpočtech síly.

Kde se používají vzduchové válce – aplikace v reálném světě

Pneumatické válce se objevují prakticky v každém odvětví výroby a mnoha oblastech každodenní infrastruktury. Jejich rychlost, čistota a hospodárnost z nich činí dominantní lineární pohon v aplikacích s nízkou až střední silou.

Výrobní a montážní linky

Jedná se o největší jednotlivou oblast použití pro vzduchové lahve. Na montážních linkách pro automobilový průmysl provádějí pneumatické pohony úkoly včetně přenosu dílů, upínání dílů během svařování, lisování závěsů dveří a polohování šroubovacích přípravků. Jedna montážní stanice karoserie v bílé barvě může používat 50 až 200 jednotlivých pneumatických válců pracujících v synchronizovaných sekvencích. Velikosti otvorů se obvykle pohybují od 32 mm do 125 mm, se zdvihy od 25 mm do 400 mm v závislosti na úloze.

Zpracování potravin a nápojů

Zpracování potravin vyžaduje aktuátory, které lze smýt žíravými čisticími prostředky a odolávat kontaminaci. Vzduchové válce z nerezové oceli s těsněním vyhovujícím FDA a bez externích mazacích otvorů jsou standardní součástí stáčíren, pekáren a zařízení na zpracování masa. Vzduchové válce zde třídí produkty na dopravnících, aktivují plnicí trysky a obsluhují balicí stroje – dokončují tisíce cyklů za hodinu v prostředí s vysokou vlhkostí.

Balicí stroje

Kartonovací stroje, stroje na zatavování, plnění a stavěče krabic se při skládání klapek, tlačení produktů a tvarování krabic silně spoléhají na pneumatické válce. Vysoká rychlost cyklu - některé balicí linky běží rychlostí 400 až 600 balení za minutu — vyžaduje pohony s téměř okamžitou odezvou a dlouhou životností. Obzvláště běžné jsou zde kompaktní profilové válce (řada ISO 21287), které šetří místo v přeplněných rámech strojů.

Manipulace s materiálem a doprava

Vzduchové válce odklánějí produkty na dopravních spojích, zvedají a spouštějí uzavírací brány a aktivují zdvihy palet ve skladových provozech. Bezpístnicové pneumatické válce jsou v těchto nastaveních obzvláště cenné, protože poskytují dlouhé zdvihy – až 6 000 mm u některých katalogových modelů – bez prostorového omezení v podobě prodloužené tyče.

Servisní vybavení pro automobily

Zvedací plošiny pro vozidla, měniče pneumatik a brzdové soustruhy, všechny spoléhají na pneumatické pohony. Systémy air-over-olej v karosárnách kombinují rychlost pneumatiky s nestlačitelností hydrauliky, používají vzduchový válec k tlačení hydraulické kapaliny pro přesné lisovací operace – vyvíjení síly až 20 tun z dílenského vzduchu.

Lékařské a laboratorní vybavení

Miniaturní vzduchové válce s otvory o velikosti pouhých 6 mm se používají v diagnostických zařízeních, robotech pro manipulaci se vzorky a nemocničních lůžkách. Tyto lahve používají čistý suchý vzduch nebo dusík, díky čemuž jsou kompatibilní se sterilním prostředím. Jejich nízká hmotnost a provoz bez vibrací jsou rozhodující pro přesné laboratorní přístroje.

Konstrukce a těžká zařízení

Ačkoli těžká technika častěji používá hydraulické válce pro jejich vyšší hustotu síly, pneumatické válce se stále objevují ve vzduchových brzdových systémech, ovládání dveří autobusů a vlaků a pneumatických sbíječek. Teleskopické vzduchové válce zvedají lůžka sklápěčů a ovládají plošinové zvedáky tam, kde není vyžadováno přesné mezipolohování.

Jak vypočítat sílu, kterou vytváří vzduchový válec

Správné dimenzování pneumatického válce vyžaduje vypočítat dvě hodnoty síly: vysouvací sílu (působící na celé čelo pístu) a zatahovací sílu (působící na prstencovou plochu pístu, která je zmenšena o průřez pístu).

Rozšířit vzorec síly

F_extend = P × (π/4) × D²

Kde P je vstupní tlak v Pascalech (1 bar = 100 000 Pa) a D je průměr otvoru v metrech.

Vzorec síly zatažení

F_retract = P × (π/4) × (D² − d²)

Kde d je průměr tyče. Pro válec o průměru 63 mm s 20 mm tyčí běžící při 6 barech:

• Vysouvací síla: 600 000 × (π/4) × 0,063² ≈ 1 870 N
• Zatahovací síla: 600 000 × (π/4) × (0,063² − 0,020²) ≈ 1,681 N

V praxi je skutečná výstupní síla o 10–20 % nižší než teoretická z důvodu tření těsnění a protitlaku ve výfukovém potrubí. Inženýři obvykle používají faktor účinnosti 0,8 až 0,9 při výpočtu efektivní síly válce pro dimenzování zatížení.

Vždy vyberte válec, který poskytuje minimálně o 25–50 % větší teoretické síly, než je požadované zatížení pro zajištění spolehlivého ovládání v celém pracovním rozsahu tlaku a teploty.

Vzduchový válec vs. Hydraulický válec vs. elektrický pohon

Výběr mezi pneumatickými, hydraulickými a elektrickými lineárními pohony závisí na požadavcích na sílu, potřebě přesnosti, pracovním cyklu a podmínkách prostředí. Každá technologie vyniká v různých scénářích.

s sebou: vzduchové válce vyhrávají rychlostí, jednoduchostí a počátečními náklady . Hydraulické válce dominují tam, kde je vyžadována velká síla v kompaktním balení. Elektrické pohony vedou, když záleží na přesnosti polohování uprostřed zdvihu nebo rekuperaci energie. Mnoho moderních továren používá všechny tři technologie ve stejném zařízení, přičemž každá odpovídá úkolu, který nejlépe zvládá.

Klíčové specifikace, kterým je třeba porozumět při výběru pneumatického válce

Zakoupení nesprávného válce – dokonce i mírně poddimenzovaného – může vést k neúspěšným cyklům, předčasnému opotřebení těsnění, prostojům stroje a nákladným výrobním ztrátám. Pochopení následujících specifikací zabrání většině chyb při výběru.

Průměr otvoru

Vrtání je vnitřní průměr válce válce a je primárním determinantem výstupní síly. Standardní velikosti otvorů se řídí normami ISO 15552 nebo NFPA T3.6.7: běžné přírůstky jsou 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 a 320 mm. Zdvojnásobení vývrtu zčtyřnásobí sílu při stejném tlaku, protože síla se mění s plochou (A = πD²/4).

Délka zdvihu

Zdvih je celková vzdálenost, kterou pístnice urazí mezi zcela zataženou a plně vysunutou. Delší zdvihy zvyšují riziko vybočení tyče při tlakovém zatížení. Většina výrobců poskytuje grafy pevnosti sloupů pro určení maximálního přípustného tahového zatížení pro daný zdvih a průměr tyče. Pro zdvihy přesahující přibližně 10násobek průměru vrtání jsou nezbytné vedené válce nebo vnější podpora.

Rozsah provozního tlaku

Většina pneumatických válců je dimenzována na 1 až 10 barů (14,5 až 145 PSI). Minimální provozní tlak – obvykle 1 až 2 bary – je kritický: tlakové lahve dimenzované na 4 bary se mohou zastavit nebo nepravidelně cyklovat, pokud tlak vzduchu v závodě během špičkové poptávky klesne. Vždy ověřte regulovaný minimální tlak přívodu vzduchu na vstupu do válce, nejen na výstupu kompresoru.

Styl montáže

Montáž určuje, jak válec přenáší sílu na rám stroje a jak se vyrovnává s nesouosostí. Mezi běžné styly montáže patří:

• Držák na nohu (FB): Šrouby na rovný povrch; tuhý, vhodný pro čistě axiální zatížení.
• Uchycení příruby (FA/FF): Přišroubováno na čepici nebo na konci tyče; velmi tuhá, vysoká nosnost.
• Držák vidlice (CB/CA): Umožňuje otáčení válce; potřebné, když má dráha nákladu úhlový pohyb.
• Držák čepu (MT): Čepy na centrálním čepu; používané v lisech a spojovacích mechanismech.

Pevné držáky (patka a příruba) by se měly používat pouze tehdy, když je náklad dokonale vyrovnán s osou tyče. Jakékoli úhlové vychýlení s pevným uchycením vytváří boční zatížení pístnice, zrychluje opotřebení těsnění pístnice a potenciálně ohýbá pístnici v průběhu času.

Odpružení

Když píst dosáhne konce zdvihu vysokou rychlostí, narazí na koncový uzávěr. Bez odpružení to vytváří rázová zatížení, která poškozují válec, rám stroje a jakékoli připojené nástroje. Vestavěné seřizovače polštáře zachycují vzduchovou kapsu před pístem na konci zdvihu, čímž vytvářejí efekt pneumatického palubního válce. Při rychlostech pístu nad 300 mm/s by mělo být tlumení považováno za standardní spíše než volitelný.

Materiál těsnění a teplotní hodnocení

Standardní NBR (nitrilová) těsnění pokrývají −20 °C až 80 °C a jsou vhodná pro většinu továrních prostředí. Vysokoteplotní aplikace (lakovací pece, slévárny) vyžadují těsnění FKM (Viton) dimenzované na 200 °C. Nízkoteplotní nebo potravinářsky bezpečné aplikace mohou vyžadovat těsnění EPDM nebo součásti potažené PTFE. Použití nesprávného materiálu těsnění je častou příčinou předčasného selhání válce.

Běžné problémy se vzduchovými válci a jak je opravit

I u dobře vybraných pneumatických válců se časem vyvinou poruchy. Včasné rozpoznání příznaků šetří značné prostoje a náklady na opravy.

Unášení válce nebo neschopnost udržet pozici

Pokud se zatížený válec pomalu posune ze své vysunuté polohy, když se ventil zavírá, těsnění pístu propouští vzduch kolem čela pístu. Toto je jeden z nejběžnějších režimů selhání vzduchového válce . Oprava zahrnuje výměnu O-kroužků pístu nebo břitových těsnění. Než tak učiníte, zkontrolujte, zda byl válec provozován nad jmenovitým tlakem, což urychluje vytlačování těsnění do mezer.

Vnější úniky vzduchu na tyči

Syčivý zvuk nebo viditelný proud vzduchu kolem těsnění tyče indikuje opotřebení těsnění tyče nebo poškození povrchu tyče. Pochromované tyče mohou vytvářet korozní důlky nebo rýhy, pokud těsnění stěrače selže a umožňuje vnikání nečistot. Důlková tyč rychle prořízne nová těsnění – samotná tyč musí být kontrolována a často vyměňována. V drsném prostředí zvažte tyče z nerezové oceli s keramickým povlakem pro výrazně delší životnost.

Pomalý nebo pomalý zdvih

Pokud válec dokončí svůj zdvih pomaleji, než se očekávalo, zkontrolujte v tomto pořadí: přívodní tlak na vstupu válce (ujistěte se, že nedochází k poklesu tlaku v potrubí), ventily řízení průtoku (mohou být nastaveny příliš restriktivně), nádoba vzduchového filtru (ucpaný filtr snižuje průtok) a vrtání válce (vnitřní koroze nebo znečištění zvyšuje tření těsnění). Částečně uzavřená regulace průtoku výfukových plynů je jedinou nejčastější příčinou pomalého rozšiřování v polních instalacích.

Válec se při zatížení nevysune

Když se válec volně pohybuje bez zatížení, ale zastaví se pod zatížením aplikace, je velikost otvoru neadekvátní pro požadovanou sílu. Přepočítejte pomocí F = P × A, zohledněte tření a protitlak. Řešením je buď zvětšit velikost vrtání, zvýšit přívodní tlak (v bezpečných mezích) nebo snížit požadavek na zatížení. Nikdy jednoduše nezvyšujte tlak nad jmenovité maximum válce – to poškozuje těsnění a může prasknout koncové uzávěry.

Předčasné opotřebení těsnění

Těsnění, která vyžadují výměnu pouze po několika měsících provozu – spíše než očekávané miliony cyklů – obvykle selhávají z jednoho ze tří důvodů: kontaminovaný přívod vzduchu (abrazivní částice poškrábou vrtání a těsnění), boční zatížení tyče (nesouosost) nebo nedostatečné mazání. Na každém pneumatickém přívodním potrubí použijte jednotku FRL (filtr-regulátor-maznice). U bezolejových válců s těsněním z PTFE zajistěte, aby byl vzduch čistý a suchý, než abyste přidávali mlhové mazivo, které znehodnocuje PTFE.

Jak prodloužit životnost vzduchového válce

Dobře udržovaný vzduchový válec v čistém průmyslovém prostředí by měl vydržet 50 až 100 milionů cyklů než budete potřebovat výměnu sady těsnění. Dosažení této životnosti vyžaduje pozornost celému pneumatickému okruhu, nejen samotnému válci.

• Filtrujte vzduch na 5 mikronů nebo lepší. Kontaminace částicemi je hlavní příčinou zrychleného opotřebení vrtání a těsnění. Standardní 40mikronový filtr je pro ochranu válce nedostatečný.
• Regulujte přívodní tlak na nejnižší efektivní úroveň. Provoz při 6 barech, když 4 bary dosahují požadované síly, plýtvá energií a zvyšuje namáhání těsnění. Každý 1 bar přetlaku zkracuje měřitelně životnost těsnění.
• Nainstalujte odpružení na všechny vysokorychlostní aplikace. Náraz na konci zdvihu bez tlumení může generovat okamžité rázové síly 5 až 10krát větší než provozní síla, prasknutí koncovek a deformace pístů.
• Vyrovnejte tyč válce přesně s dráhou zatížení. Dokonce i 1–2 stupně úhlového vychýlení vytváří nepřetržité boční zatížení, které opotřebovává těsnění tyče 3 až 5krát rychleji než při správně vyrovnané instalaci.
• Na výstupu kompresoru použijte sušičku nebo dochlazovač. Kondenzovaná voda ve vzduchovém potrubí způsobuje vnitřní korozi nepotažených hliníkových otvorů a degraduje mazací filmy na těsnění.
• Naplánujte pravidelnou kontrolu stavu tyče. Každé tři až šest měsíců v normálním prostředí vizuálně zkontrolujte, zda na tyči nejsou důlky, rýhy nebo koroze, v drsných podmínkách měsíčně.

Normy ISO pro vzduchové lahve

Standardizace zajišťuje, že tlakové láhve od různých výrobců jsou rozměrově zaměnitelné, což usnadňuje výměnu a nákup z více zdrojů. Primární standardy jsou:

• ISO 15552: Hlavní mezinárodní standard pro pneumatické válce kruhového a čtvercového profilu (dříve ISO 6431 a VDMA 24562). Určuje velikosti otvorů, závity portů, montážní rozměry a závity na konci tyče. Toto je standard pro většinu středních a velkých průmyslových lahví po celém světě.
• ISO 21287: Kompaktní válce s omezenými nároky na montážní prostor. Běžné v balicích a potravinářských strojích, kde jsou obálky strojů těsné.
• ISO 6432: Miniaturní válečky s otvorem 8 až 25 mm, používané v přístrojové a lehké montáži.
• NFPA T3.6.7: Norma Severní Ameriky (NFPA) upravující válce spojovací tyče běžné v severoamerických průmyslových strojích. Velikosti otvorů a montážní vzory se liší od ISO 15552, proto si před nákupem náhradního dílu ověřte příslušnou normu.

Specifikace vzduchového válce podle normy ISO znamená, že produkt vyhovující všem požadavkům výrobce bude přišroubován jako náhradní výměna – významná výhoda v globálních dodavatelských řetězcích, kde mohou mít preferované značky dlouhé dodací lhůty.
