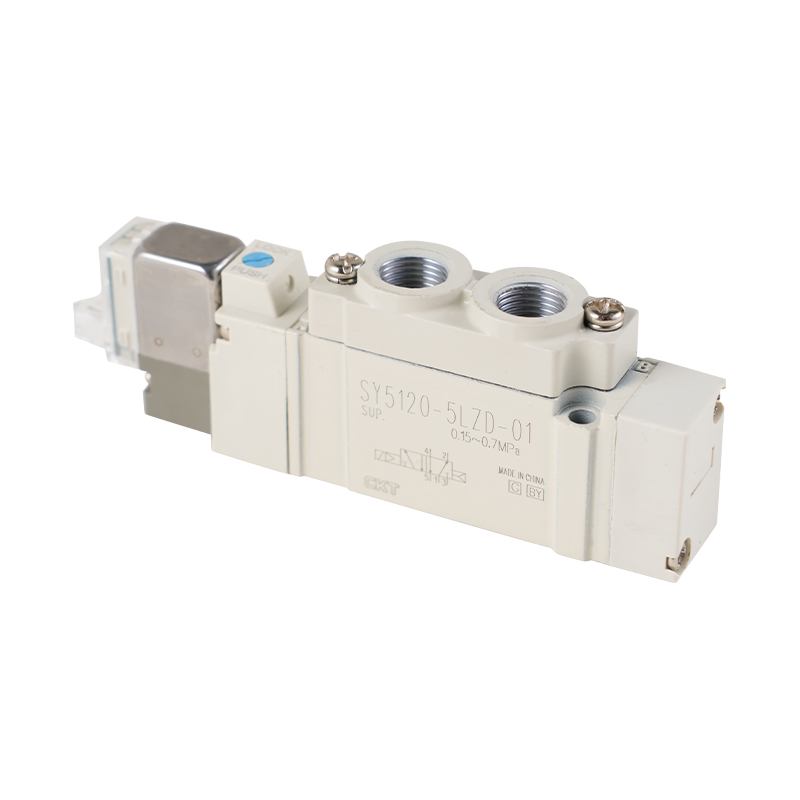

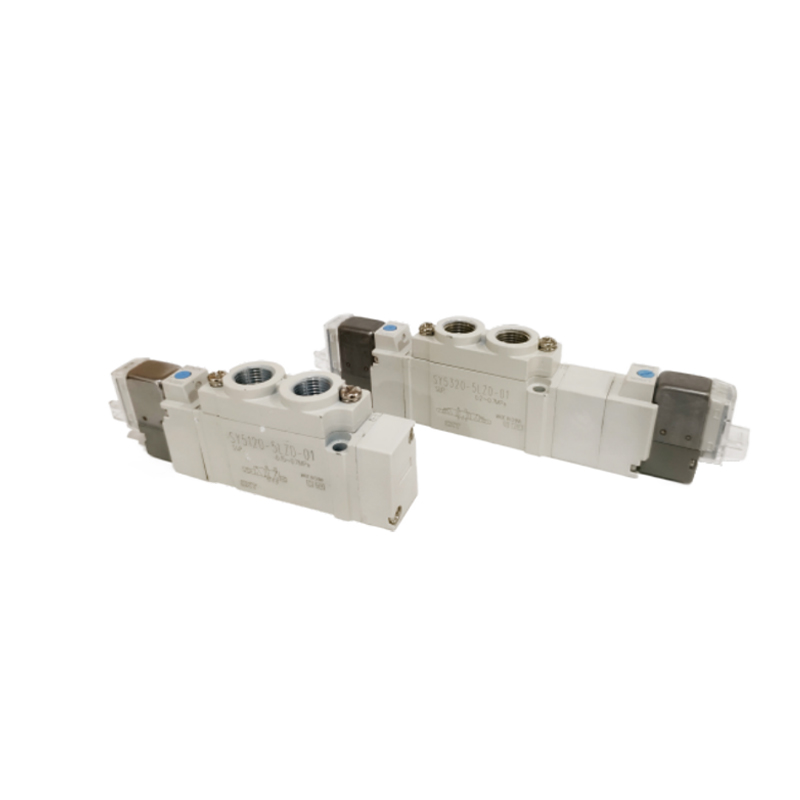

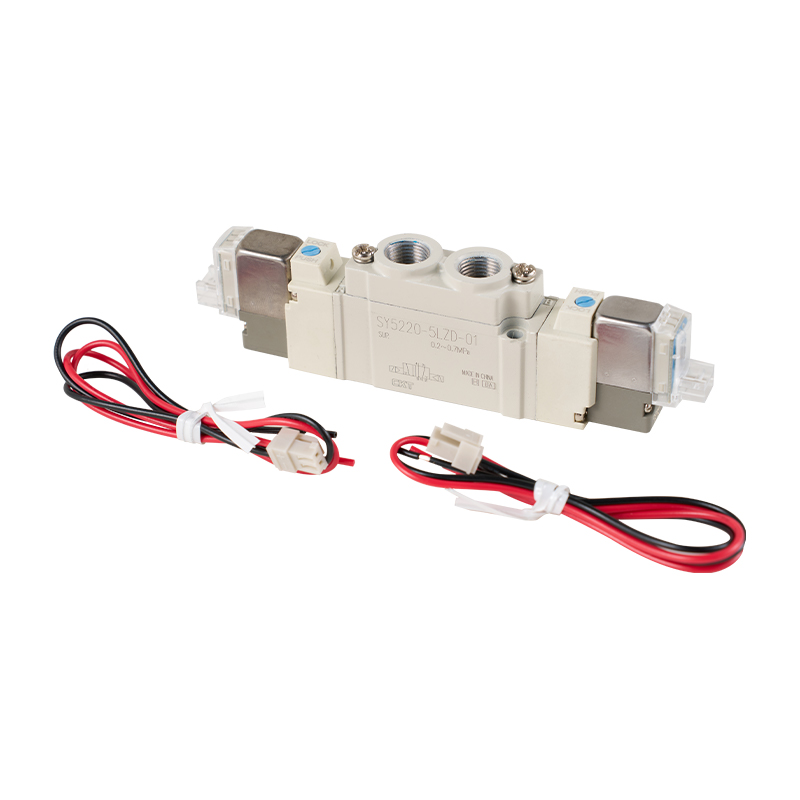

5cestný solenoidový ventil řady SY Typ s přímým potrubím/jednoduchý typ

5cestný solenoidový ventil řady SY s přímým potrubím/jednotlivý typ je základní pohon vhodný pro pneumatické řídicí systémy. Přijímá design monolitické struktury, podporuje přímé připojení potrubí a zjednodušuje proces instalace a konfigurace systému.

Hlavní vlastnosti:
Kompaktní architektura a flexibilní rozšíření: Její miniaturizovaná fyzická struktura výrazně šetří místo na zařízení a její modulární struktura podporuje rychlou kombinaci se standardní základnou, což usnadňuje vybudování centralizovaného řídicího integrovaného systému ventilových ostrovů.

Účinné charakteristiky přenosu kapaliny: Vnitřní průtokový kanál je topologicky optimalizován tak, aby účinně potlačoval ztráty tlakové energie, zlepšoval účinnost středního průtoku a pomáhal snížit celkovou úroveň spotřeby energie systému.

Diverzifikovaná řešení konfigurace rozhraní: Poskytuje dvě standardní formy rozhraní: závitové připojení a rychlý zásuvný modul, které se mohou přizpůsobit požadavkům na připojení potrubí za různých pracovních podmínek a zvýšit kompatibilitu nasazení na místě.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Přímo působící 3cestný solenoidový ventil řady 35 MAC ventil
  • série SY3000 SY5000 SY7000
    Použití tekutin Atmosféra
    Typ interního pilota
    Rozsah provozního tlaku
    MPa     		2-polohové jednoduché elektrické ovládání 0,15~0,7
    2-polohové duální elektrické ovládání 0,1~0,7
    Okolní teplota a střední teplota ℃ -10~50 (ale ne zmrazené)
    Maximální pracovní frekvence Hz 2-polohové jednoduché elektrické ovládání, double electric control 10 5 5 5
    3-polohový 3 3 3 3
    Způsob ručního ovládání Neuzamykatelný tlačítkový typ, otočný typ s otočným stlačením nástroje, otočný typ s ručním stlačením
    Způsob odvzdušnění pilotního ventilu Centralizované odvzdušňování hlavních a pilotních ventilů
    Zásobování olejem ne
    Montážní poloha Svoboda
    nete) Shock/vibration resistance m/s² 150/30
    Ochranná konstrukce Prachotěsný (IP65 pro typ zásuvky DIN a typ konektoru M8)
    nete) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Odolnost proti vibracím: Podél axiálního směru šoupátka hlavního ventilu a pohybujícího se železného jádra a kolmo k axiálnímu směru se za každé podmínky pod napětím a bez napájení provádí vibrační test podle 45~2000Hz a nedochází k žádné poruše (pro počáteční hodnotu).

  • Specifikace solenoidu
    Jmenovité napětí cívky V DC 24, 12.
    AC 50 % oHz 220
    Přípustné kolísání napětí
    Příkon W DG Standardní 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    S obvodem pro úsporu energie 0,1 ((se světlem)
    ※ Zdánlivý výkon VA AC 220V
    [230 V]     		1,30 (se světly: 1,34)
    [1,42 (se světly: 1,46]     		1,27 (se světly: 1,46)
    [1,39 (se světly: 1,60)]
    Obvod přepěťové ochrany Dioda (typ zásuvky DIN, nepolarizovaný typ jako proměnný odpor)
    Kontrolka LED (neon pro zásuvku DIN typ AC)
    Doba odezvy
    SY3000 SY5000 SY7000
    Funkce Doba odezvy ms (při 0,5 MPa) Funkce Doba odezvy ms (při 0,5 MPa) Funkce Doba odezvy ms (při 0,5 MPa)
    Žádné kontrolky a přepětí
    Ochranné obvody     		Žádné kontrolky a přepětí
    Ochranné obvody     		Žádné kontrolky a přepětí
    Ochranné obvody
    2-polohové jednoduché elektrické ovládání Méně než 12 2-polohové jednoduché elektrické ovládání Méně než 19 2-polohové jednoduché elektrické ovládání Méně než 31
    2-polohové duální elektrické ovládání Méně než 10 2-polohové duální elektrické ovládání Méně než 18 2-polohové duální elektrické ovládání Méně než 27A
    Průtokové charakteristiky/hmotnostní tabulky
    Model /Série SY3000
    Ventil
    Modelky     		Funkce Kalibr přijímače Charakteristika průtoku Kvalita g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Přímý
    Outlet     		ve tvaru L,
    M-tvar
    Socket     		Tvar W
    M8
    Kování
    C[dm³
    s bar)]     		b CV C[dm³
    s bar)]
    SY3□20
    -□-M5     		2bitové Jedno elektrické ovládání
    Dvojité elektrické ovládání     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / řada SY5000
    Ventil
    Modelky     		Funkce Kalibr přijímače Charakteristika průtoku Kvalita g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Přímý
    Outlet     		ve tvaru L,
    M-tvar
    Socket     		Tvar W
    M8
    Kování
    C[dm³
    s bar)]     		b CV C[dm³
    s bar)]
    SY5□20
    -□-01     		2bitové Jedno elektrické ovládání
    Dvojité elektrické ovládání     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /řada SY7000
    Ventil
    Modelky     		Funkce Kalibr přijímače Charakteristika průtoku Kvalita g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Přímý
    Outlet     		ve tvaru L,
    M-tvar
    Socket     		Tvar W
    M8
    Kování
    C[dm³
    s bar)]     		b CV C[dm³
    s bar)]
    SY7□20
    -□-02     		2bitové Jedno elektrické ovládání
    Dvojité elektrické ovládání     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

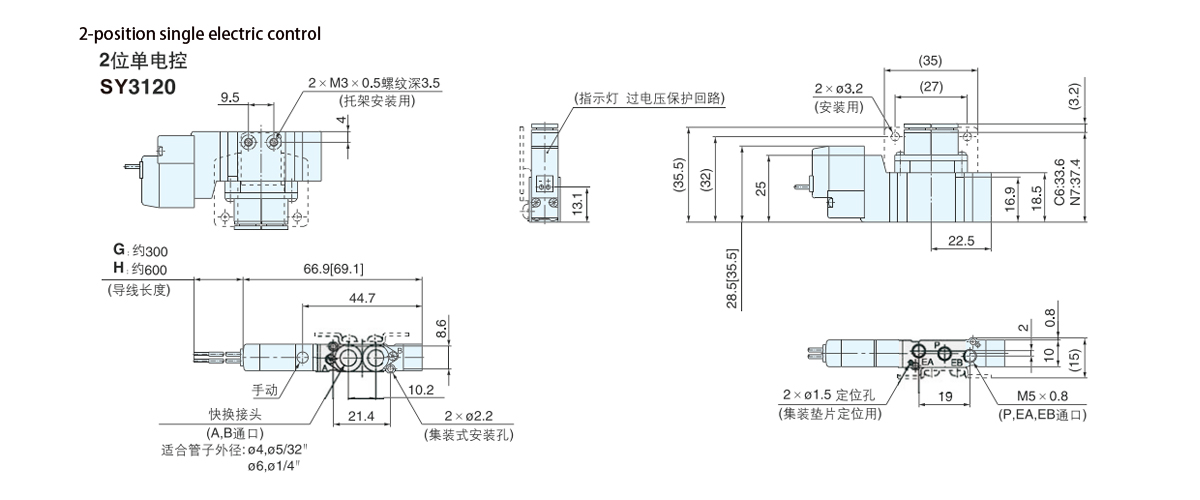

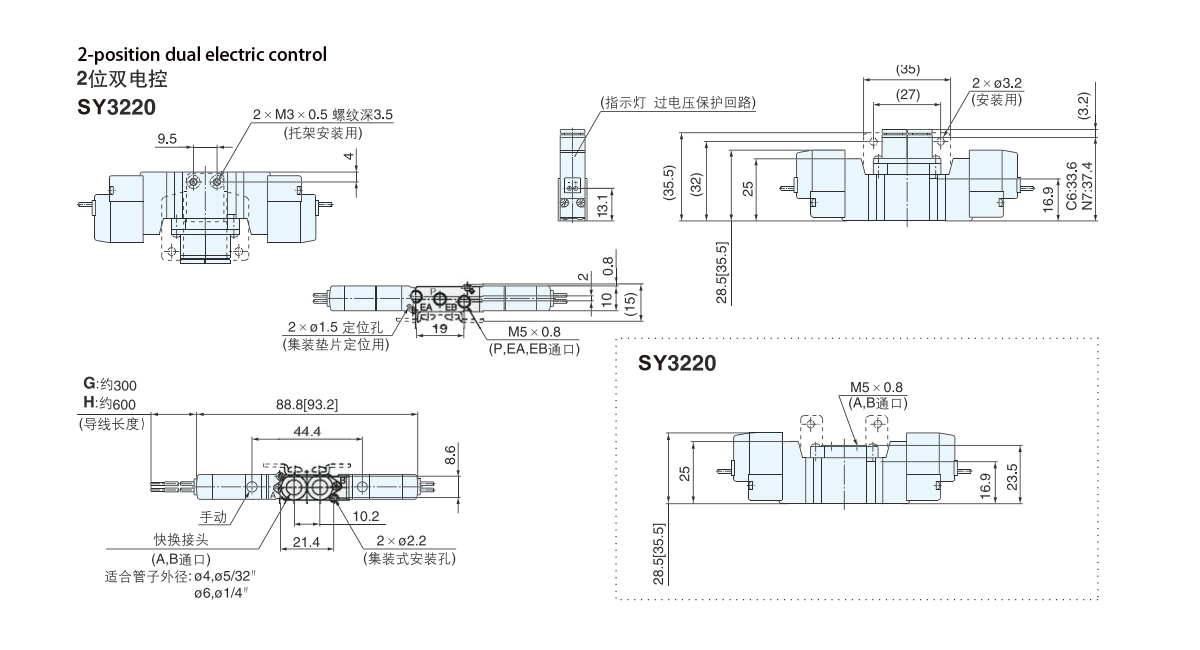

  • Vnější rozměry řady SY3000

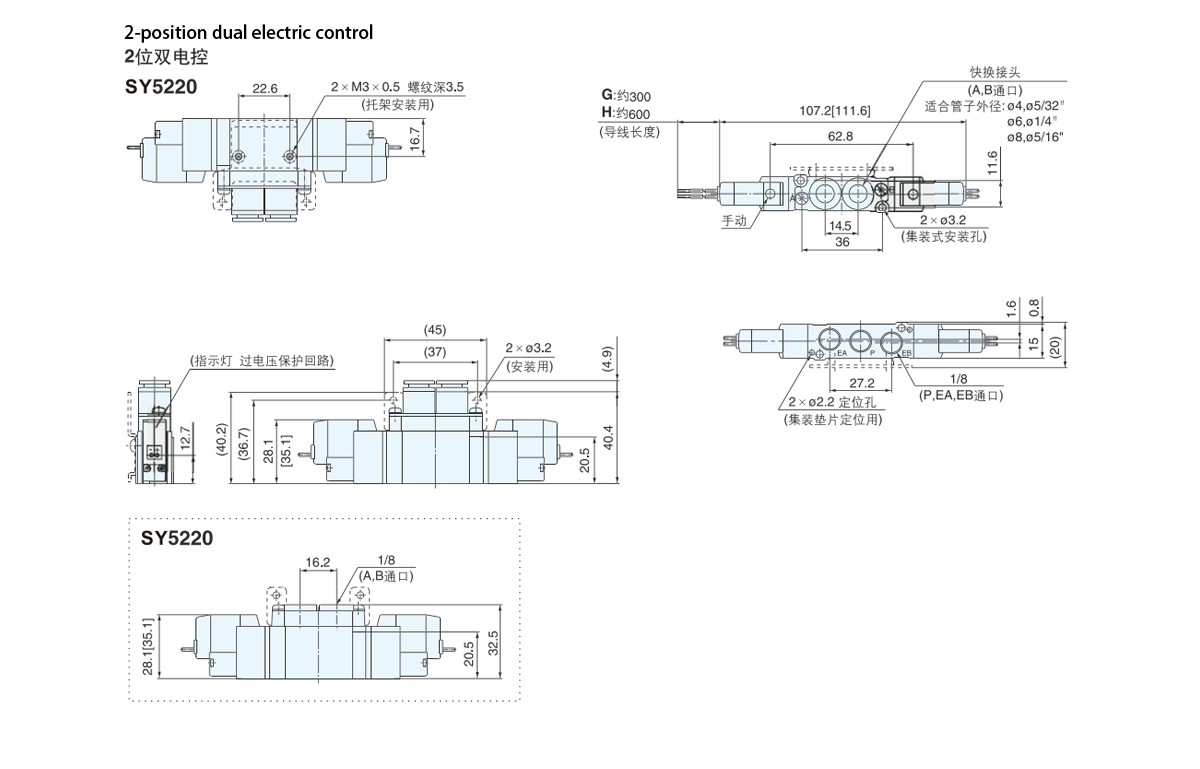

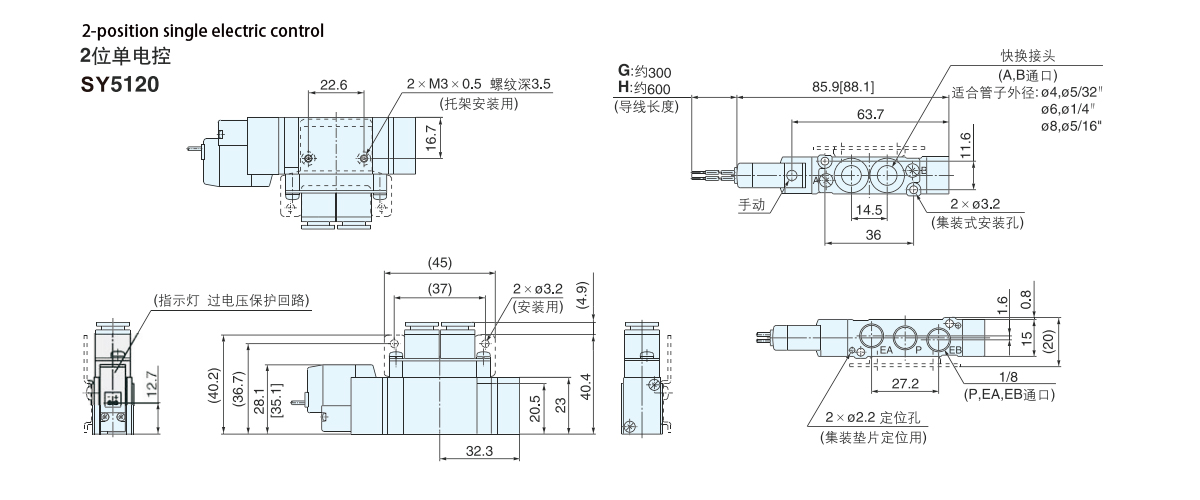

    Vnější rozměry řady SY5000

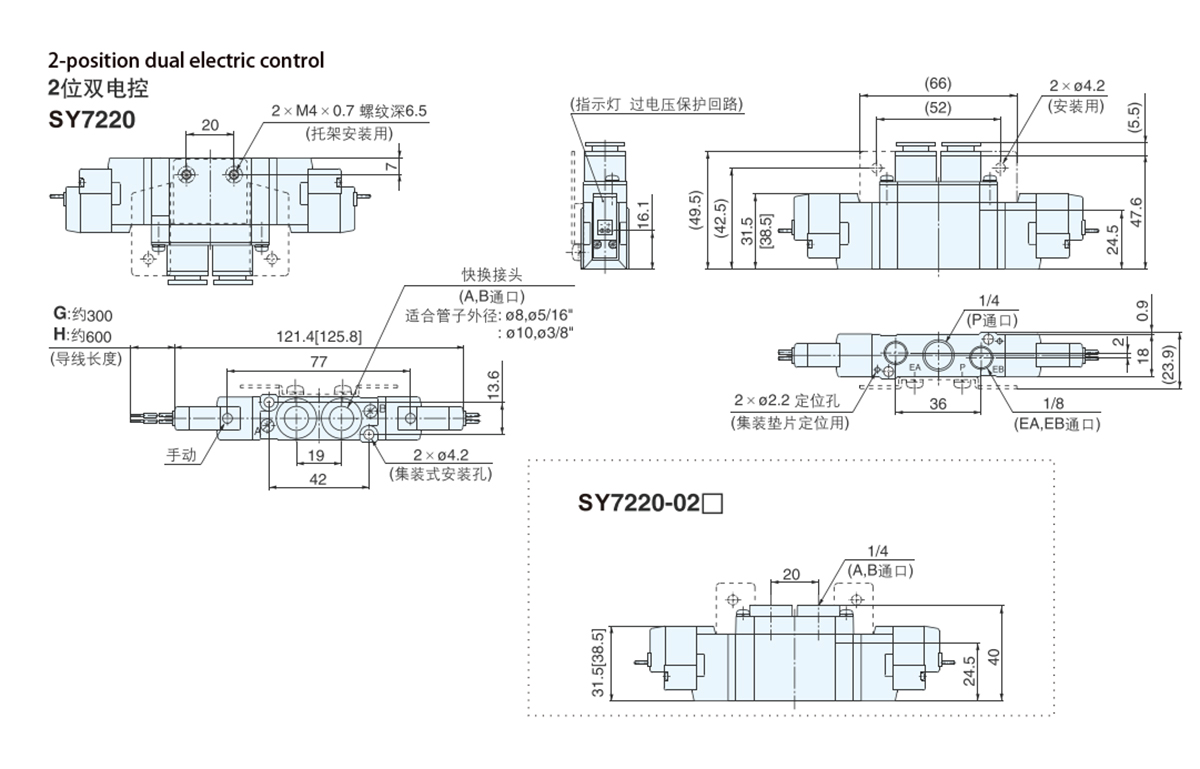

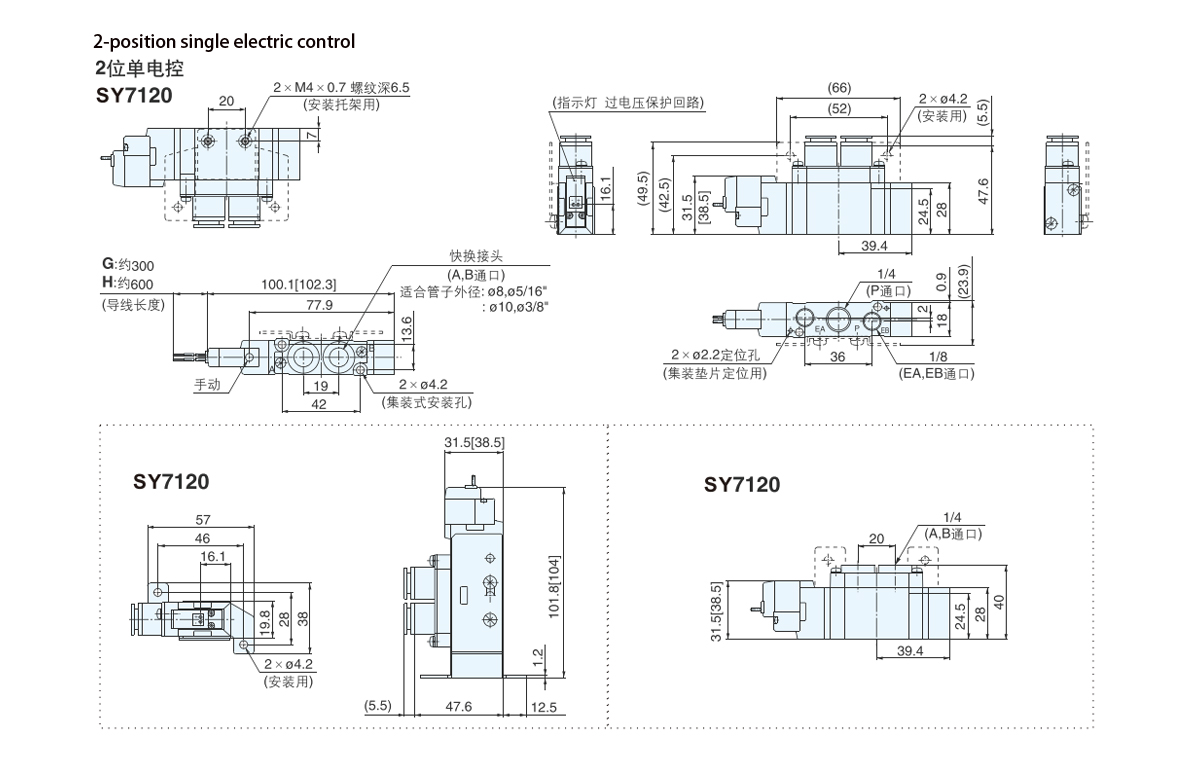

    Vnější rozměry řady SY7000
