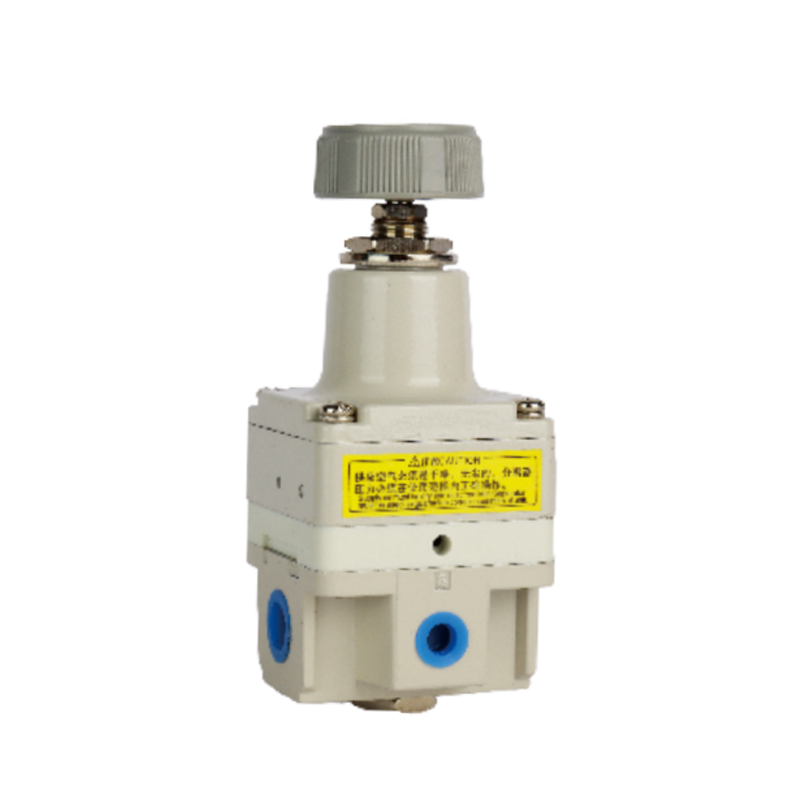

Přesný redukční ventil řady IR
  • Přesný redukční ventil řady IR
Přesný regulátor

Přesný redukční ventil řady IR

Přesný redukční ventil řady IR je navržen pro požadavky na vysoce přesné řízení tlaku v průmyslových kapalinových systémech. Dosahuje stabilního výstupního tlaku díky optimalizované struktuře a je hlavním ovládacím prvkem přesných pneumatických a hydraulických obvodů.

1. Vynikající výkon stabilizace tlaku

Dynamický design jádra ventilu a škrticí struktura spolupracují, aby zajistily, že výstupní tlak má velmi malou odchylku od nastavené hodnoty; dynamická odezva na kolísání tlaku ve směru proudění je rychlá, což výrazně optimalizuje přesnost řízení systému.

2. Výborná adaptabilita na pracovní podmínky

V podmínkách kolísání vstupního tlaku nebo skokových změn průtoku může jeho kompenzační mechanismus tlak-průtok účinně udržovat konzistenci výstupního tlaku a zajistit nepřetržitý a stabilní provoz systému.

3. Široký rozsah průtokové kapacity

Konfigurace průtokového kanálu je optimalizována dynamikou kapaliny pro udržení lineárních tlakových charakteristik v rámci jmenovitého průtokového rozsahu, snížení interference kolísání zatížení na výkon stabilizace tlaku a přizpůsobení dynamickým pracovním podmínkám.

4. Modulární integrovaný design

Poskytuje víceosá montážní rozhraní a vestavěné konstrukce držáků, podporuje integraci ventilových ostrovů nebo nezávislé nasazení, výrazně zjednodušuje složitost konstrukce plynových cest a zlepšuje využití prostoru.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Žádný další článek

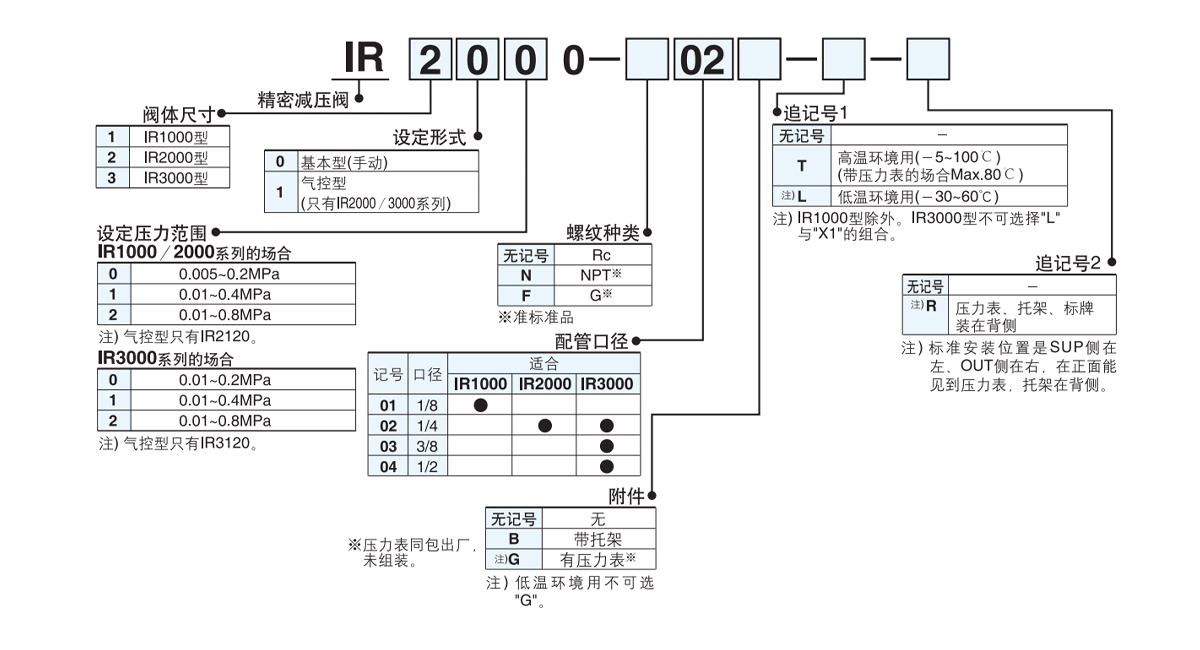

  • Model Základní typ Vzduchem řízený typ
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Maximální napájecí tlak MAX.1,0MPa
    Minimální napájecí tlak Poznámka 1) Nastavený tlak 0,05MPa Nastavený tlak 0,1MPa Nastavený tlak 0,05MPa Nastavený tlak 0,1MPa
    Nastavte rozsah tlaku
    IR1000:
    0,005~0,2MPa
    IR1010:
    0,01~0,4MPa
    IR1020:
    0,01~0,8MPa
    IR2000:
    0,005~0,2MPa
    IR2010:
    0,01~0,4MPa
    IR2020:
    0,01~0,8MPa
    IR3000:
    0,01~0,2MPa
    IR3010:
    0,01~0,4MPa
    IR3020:
    0,01~0,8MPa     		0,01~0,8MPa 0,01~0,8MPa
    Tlak vstupního signálu Poznámka 2) —— 0,01~0,8MPa 0,01~0,8MPa
    Poznámka k citlivosti 3)) V rozmezí 0,2 % z plné hodnoty
    Poznámka k opakovatelnosti 3) V rozsahu ±0,5 % plného rozsahu
    Poznámka k linearitě 4) —— V rozsahu ±1 % plného rozsahu
    Spotřeba vzduchu Poznámka 5)
    (při napájecím tlaku 1,0 MPa)     		Do 4,4 l/min (ANR) Do 4,4 l/min (ANR) Do 11,5 l/min (ANR) Do 4,4 l/min (ANR) Do 11,5 l/min (ANR)
    Průměr připojení Rc1/8 Rc1/4 Rc1/4,3/8,1/2 Rc1/4 Rc1/4,3/8,1/2
    Průměr připojení tlakoměru Rc1/8 (2 umístění)
    Okolní teplota a teplota kapaliny -5 až 60 °C (bez mrazu)
    Hmotnost (kg) 0.14 0.30 0.64 0.35 0.71
    Poznámka 1) Podmínkou je, že na výstupní straně není žádný průtok. Minimální tlakový rozdíl od nastaveného tlaku musí být 0,05 MPa pro modely IR1000 a IR2000 a 0,1 MPa pro modely IR3000.
    Poznámka 2) Platí pouze pro pneumaticky ovládané typy IR2120 a IR3120; základní typy jsou vyloučeny.
    Poznámka 3) Charakteristické hodnoty nezahrnují dlouhodobé změny nebo změny teplot.
    Poznámka 4) Označuje linearitu výstupního tlaku vzhledem k tlaku vstupního signálu.
    Poznámka 5) Množství vzduchu často vypouštěného do atmosféry větracím otvorem nebo výfukovým otvorem.
