| Model | ZSE30AF
(Smíšený tlak) | ZSE30A (Vakuový tlak) | ISE30A
(Pozitivní tlak) |
| Jmenovitý rozsah tlaku | -100,0~100,0 kPa | 0~-101 kPa | 0,0~1000 MPa |
| Nastavte rozsah tlaku | -101,0~101,0 kPa | -101,3~10,0 kPa | -0,100~1000MPa |
| Odolné vůči tlaku | 300 kPa | 1,5 MPa |
| Tekutina | Vzduch, nekorozivní, nehořlavé |
| Jednotka tlaku nastavit minimální stupnici | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Napětí | 12 až 24 V DC ±10 %, vrchol zvlnění pod 10 % |
| Spotřeba proudu | ≤40 mA pod (bez zatížení) |

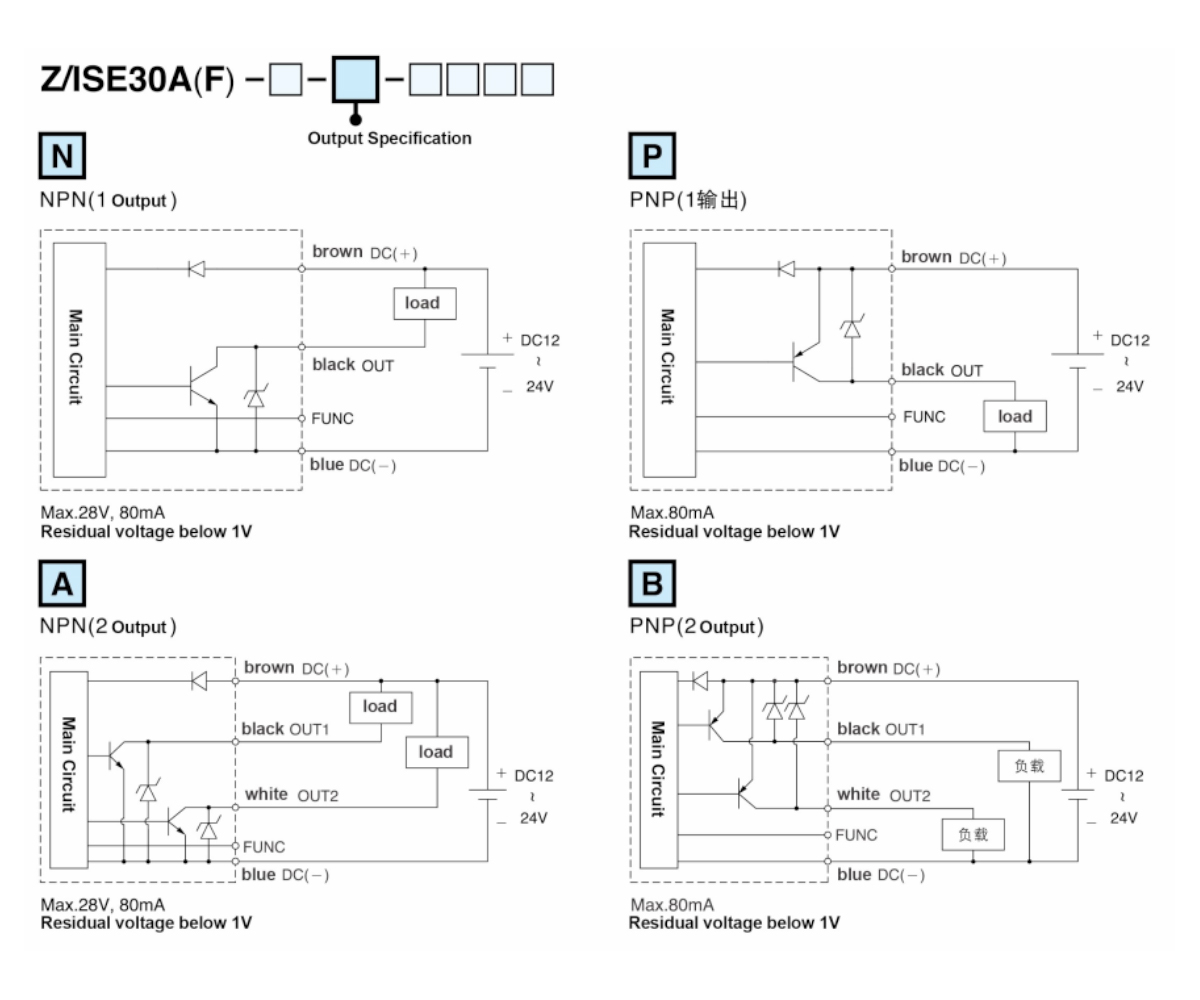

| Přepnout výstup | 2 NPN výstup otevřeného ovladače 2 PNP otevřený výstup ovladače
Max. zatěžovací proud: 125 mA Max. zatěžovací proud: 125 mA
Max. napájecí napětí: 30 V DC Max. napájecí napětí: 24 V DC
Pokles vnitřního tlaku: 1,5 V níže Pokles vnitřního tlaku: 1,5 V níže |
Přesnost opakování
| ±0,2 % F.S. ±1 číslice Níže |
| Diferenciál | Model nastavení jednoho bodu | Nastavitelné (*1) |
| Diferenciál Mode Window |
| Režim porovnání oken |
| Reakční doba | ≤2,5 ms (Funkce pro zabránění nesprávné činnosti: 25 ms, 100 ms, 250 ms,
500 ms, 1 000 ms, 1 500 ms volitelně) |
| Ochrana výstupního zkratu | Ano |

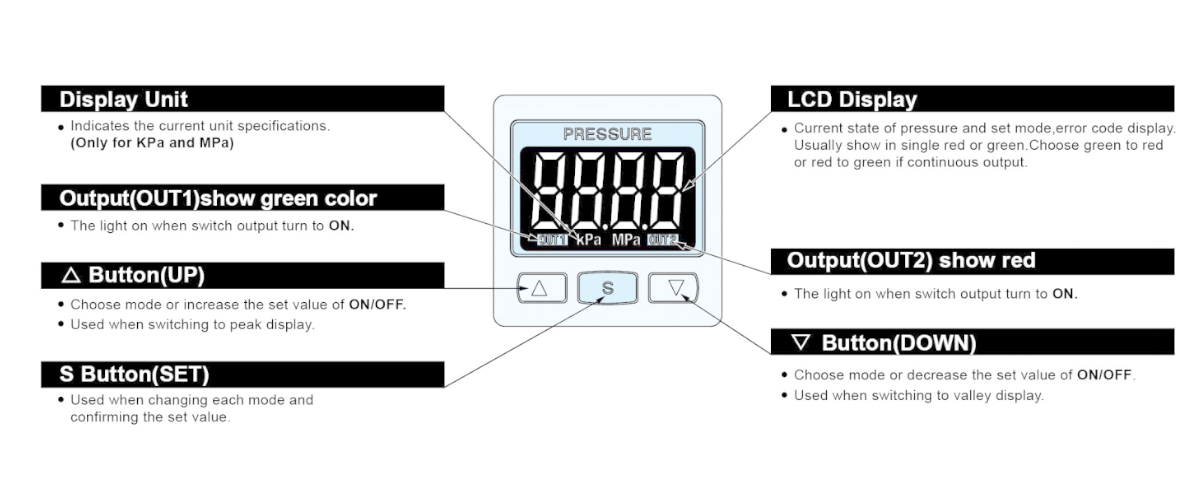

| Displej | 3 barvy (červená/zelená/oranžová) displej (vzorkovací frekvence: 5krát za sekundu) |
| Displej Accuracy | ≤±2%F.S. ±1 číslice (okolní teplota: 25±3 ℃) |
| Akční kontrolka | Oranžová barva (kontrolka 1&2) OUT1 OUT2 |
Lineární analogový výstup
[Napěťový výstup(*2)] | Výstupní napětí:1~5V≤±2,5%F.S. (Jmenovitý tlakový rozsah)
Linearita: ≤ ± 1 % F.S.
Výstupní impedance cca 1kΩ |
Lineární analogový výstup
[Napěťový výstup(*3)] | Výstupní proud: 4~20mA≤±2,5%F.S. (Jmenovitý tlakový rozsah)
Linearita: ≤ ± 1 % F.S.
Maximální zátěžová impedance: 300Ω (Napětí je 12V)
600Ω (napětí je 24V)
Minimální zátěžová impedance: 50Ω |
Environmentální
Odolný | Úroveň ochrany | IP40 |
| Okolní teplota | Akce: 0~50 ℃, Úspora: -10 ~ 60 ℃ (Žádné orosení nebo nezmrzlé) |
| Okolní vlhkost | Akce a úspora: 35~85% RH (bez rosení) |
| Odolné vůči tlaku | 1000V AC 1 minuta (mezi vodiči a plastovým pouzdrem) |
Izolační odpor | 500MΩ výše (500V DC) (mezi vodiči a plastovým pouzdrem) |
| Odolné proti vibracím | Komplexní amplituda 1,5 mm, každou minutu 10Hz~55Hz~10Hz,2 hodiny v každém směru (X,Y,Z) |
| Odolné proti otřesům | 100 m/s² (10G) 3 hodiny v každém směru (X,Y,Z) |
| Teplotní charakteristiky | ≤±2,5%F.S.Porovnání referenční teploty25℃ (mezi 0-50℃) |

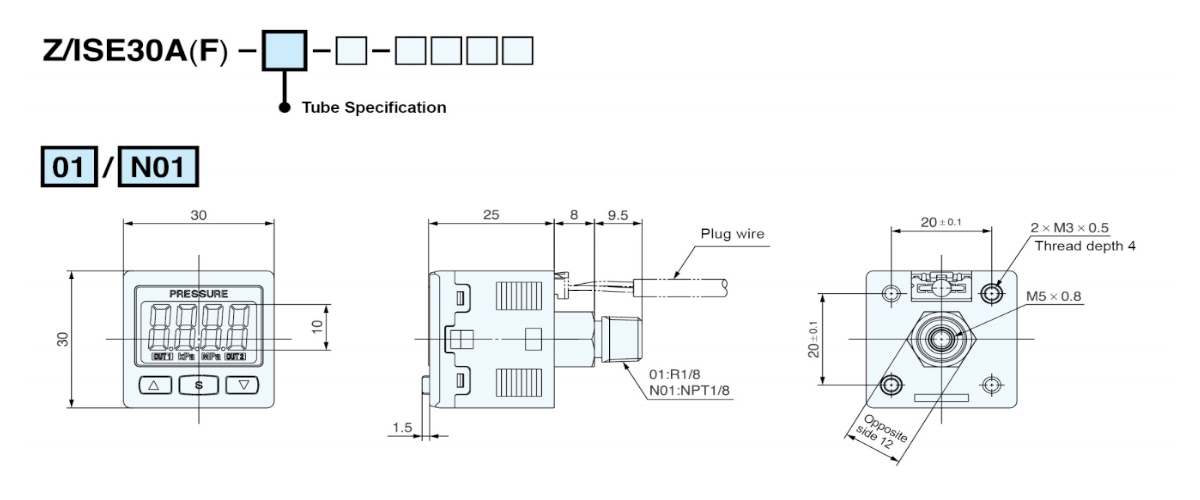

| Průměr připojení | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Specifikace vodičů | PVC drát odolný vůči oleji (0,15 mm²) |
| Hmotnost | Asi 80 g (včetně 2metrového drátu) |
Poznámka: 1. Režim jednobodového nastavení a režim porovnání oken může upravit odchylku 1-8 číslic.
2. Při výběru napěťového výstupu není žádný proudový výstup. Lze vybrat pouze jeden ze dvou typů výstupu.
3. Při výběru proudového výstupu není napěťový výstup. Lze vybrat pouze jeden ze dvou typů výstupu. |
