Příslušenství k válcům

Příslušenství k válcům

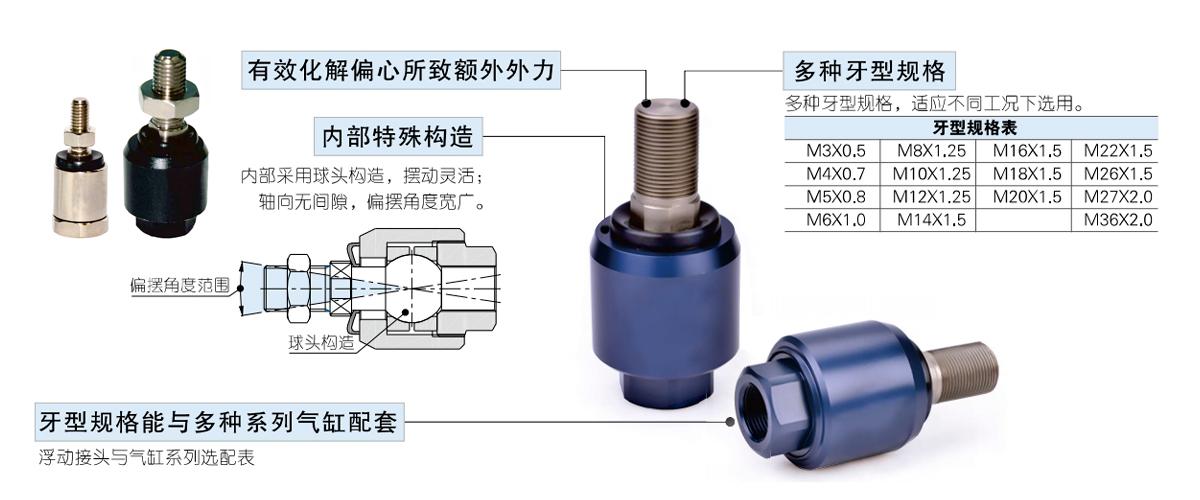

Příslušenství válců jsou základní nosné součásti systému válců. Jejich vědecký výběr hraje rozhodující roli při zajištění spolehlivosti, přesnosti ovládání, životnosti a provozní účinnosti válce. Tato řada příslušenství může komplexně zlepšit komplexní výkon válce za různých pracovních podmínek, snížit náklady na údržbu a je vhodná pro vysoce přesné automatizované výrobní scénáře prostřednictvím vysoce pevných materiálů, přesné technologie zpracování a optimalizovaného konstrukčního návrhu.

Základní vlastnosti
1. Vysoká spolehlivost: Vyrobeno z vysokopevnostního slitinového kování, vydrží pracovní tlak 1,6 MPa a kolísání tlaku ± 5%; Kompozitní těsnicí komponenty z nitrilového kaučuku odolného vůči oleji a polytetrafluoretylenu mohou dosáhnout více než 8 000 hodin provozu bez úniku v teplotním rozsahu -30 ℃ až 120 ℃, což výrazně snižuje riziko prostojů.

2. Přesné ovládání: Tolerance přizpůsobení dosahuje úrovně IT5, házení čelní plochy je ≤0,01 mm/m, což zajišťuje, že chyba souososti mezi válcem a zátěží je ≤0,02 mm, odchylka přímosti pohybu pístu je řízena v rozmezí 0,05 mm/100 mm a přesnost opakovaného polohování dosahuje ±0,01 mm.​

3. Ultra dlouhá životnost: Povrchová úprava tvrdým chromováním (tvrdost nad HV700), koeficient kluzného tření již 0,08, se samomaznými ložisky, opotřebení ≤0,001 mm/100 000 pohybů, za jmenovitých podmínek lze dosáhnout více než 3 milionů bezproblémových cyklů a životnost je 3x delší než u běžného příslušenství.

4. Vysoká účinnost a úspora energie: Usměrněný kanál proudění vzduchu snižuje koeficient odporu podél cesty o 30 % a zvyšuje rychlost odezvy plynu o 20 %; lehký materiál z hliníkové slitiny (hustota 2,7 g/cm³) snižuje setrvačnost pohybu a spotřeba energie je snížena o 15 % za podmínek vysoké rychlosti (1 m/s), což zlepšuje efektivitu výrobní linky.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Žádný další článek

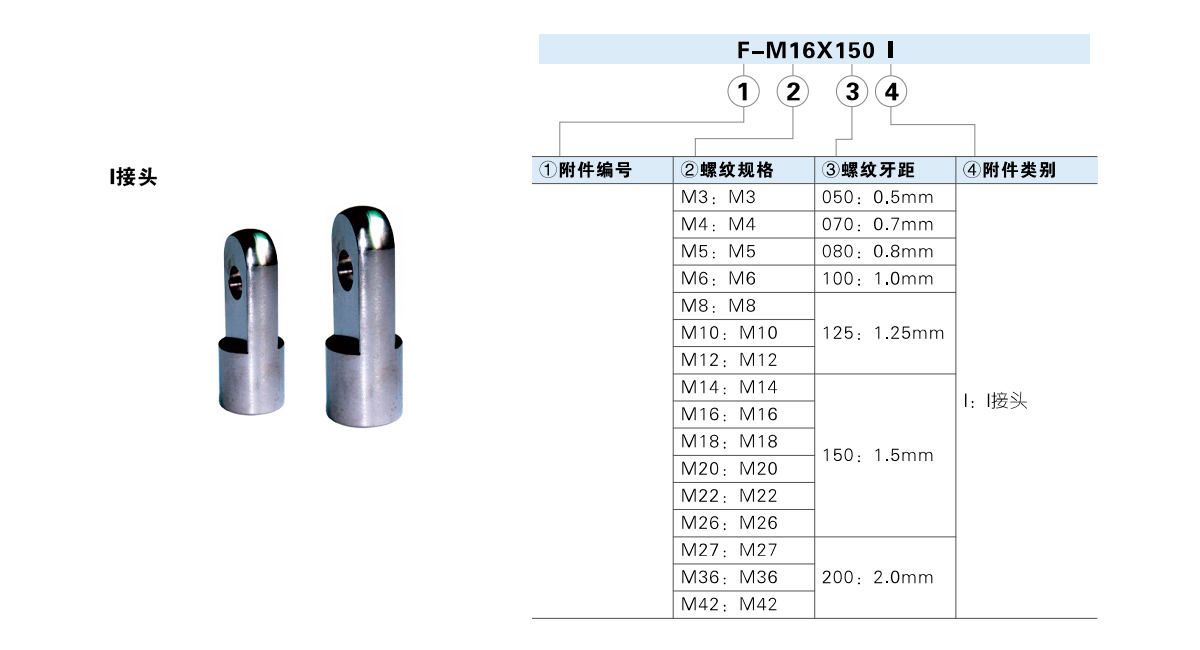

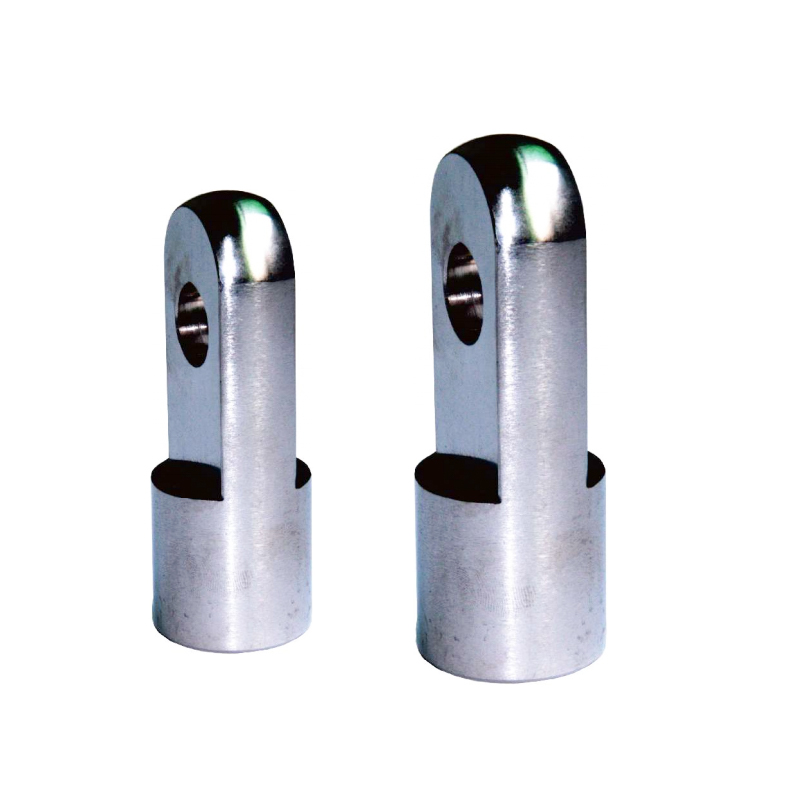

  • Název příslušenství řady válců SE SAI
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    Název příslušenství řady válců SG/SGC SC/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    Název příslušenství řady válců MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

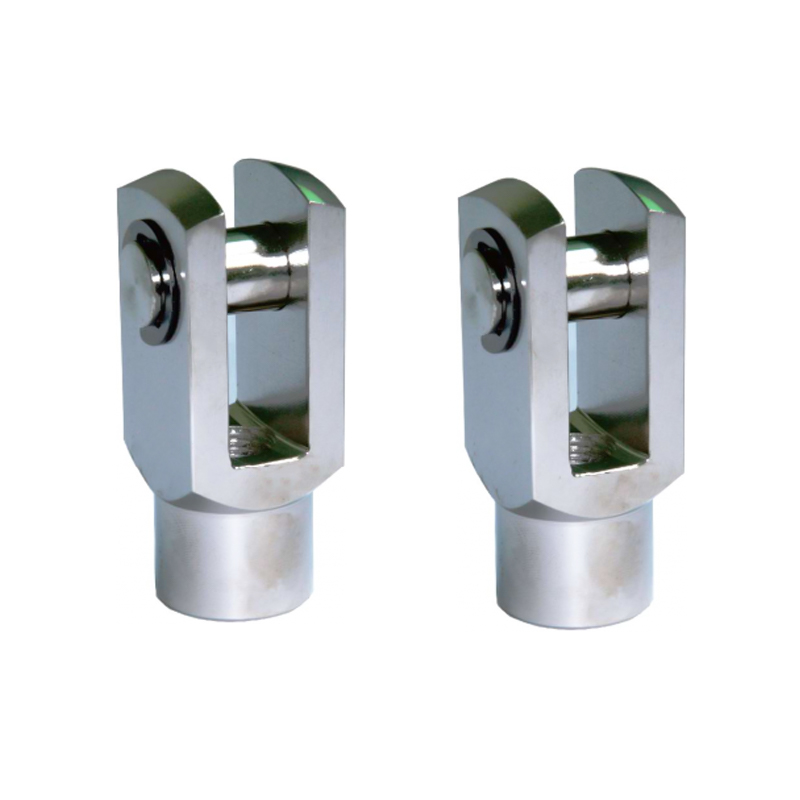

    Název příslušenství řady válců SE SAl
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200

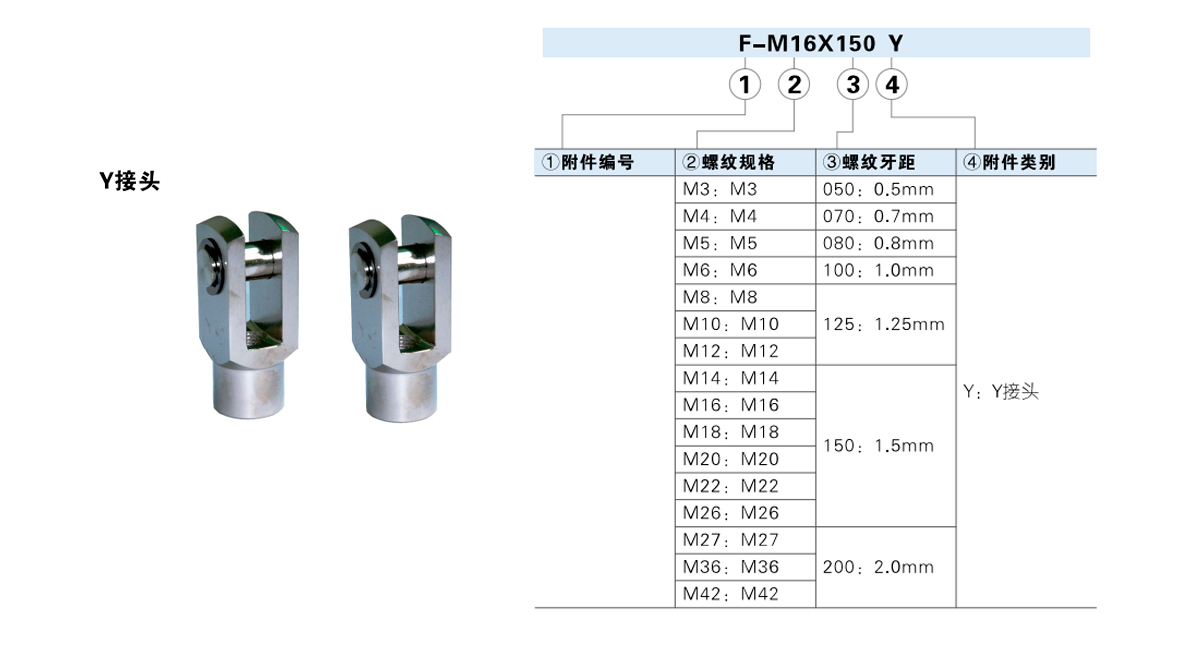

    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    Název příslušenství řady válců SG/SGC SC/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    Název příslušenství řady válců MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

    Řada válců ACQ

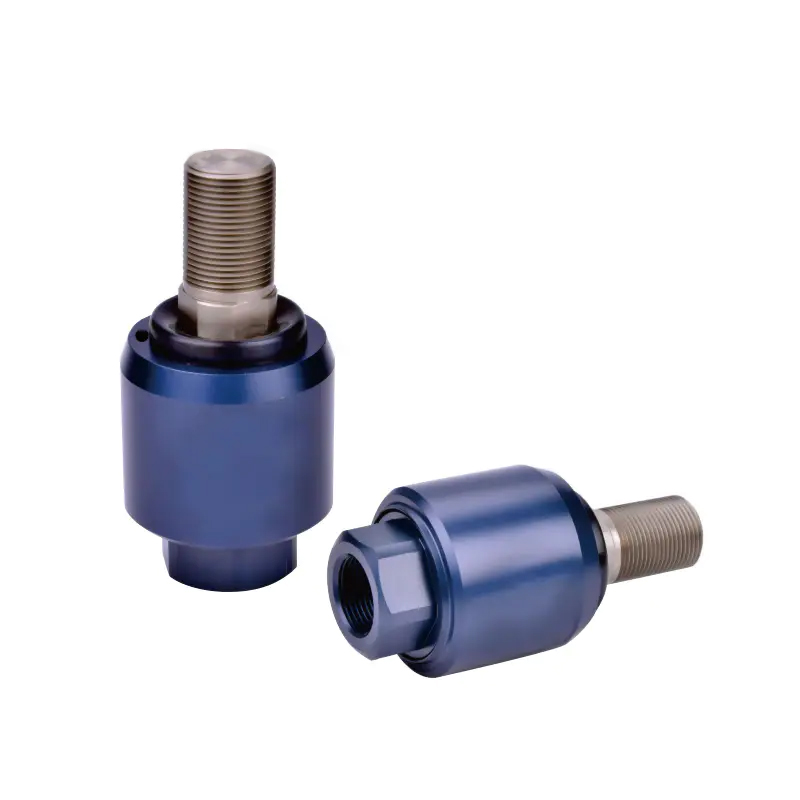

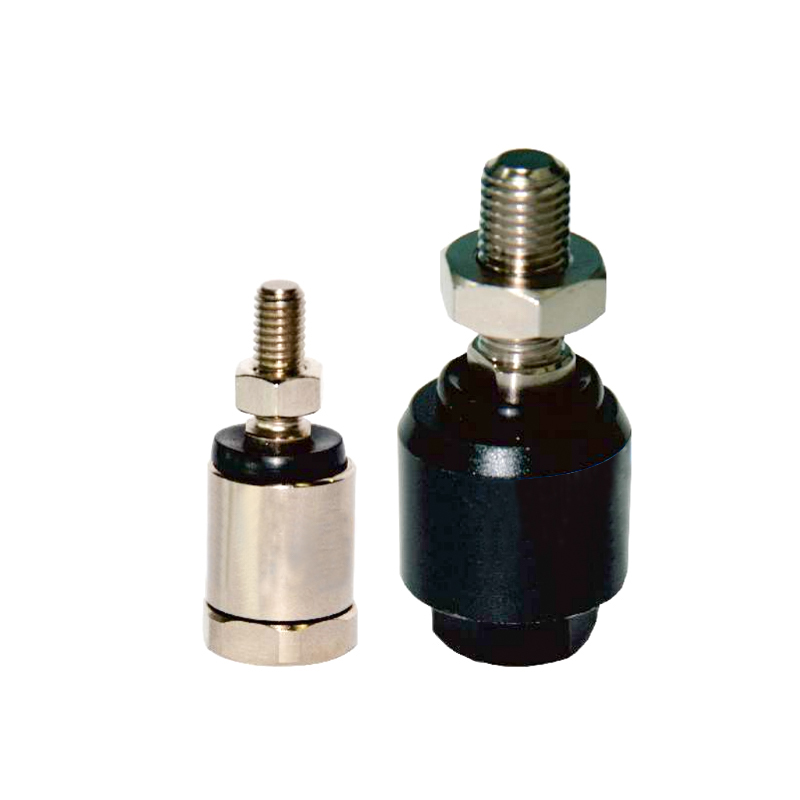

    Specifikace plovoucího spoje řady válců PB MI MA MF            MBL Specifikace plovoucích spojů 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    Specifikace plovoucího spoje řady válců SG/SGC SE SAl SAl/SC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

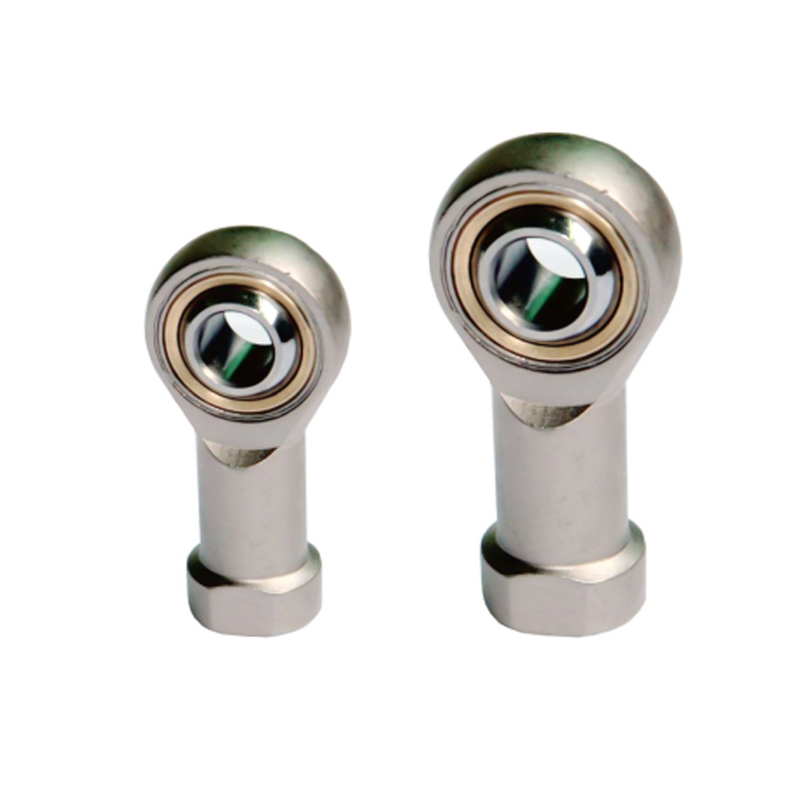

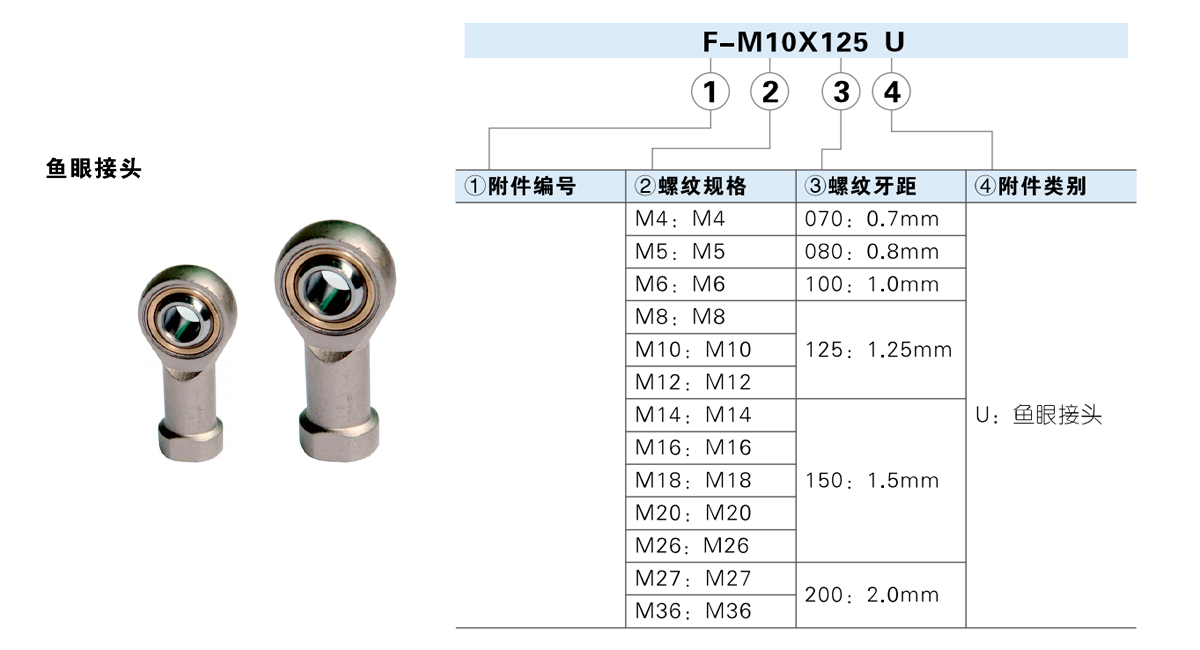

    Název příslušenství řady válců SE SAI SAI/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Název příslušenství řady válců SG/SGC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Název příslušenství řady válců ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    Název příslušenství řady válců MA MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●
    Název příslušenství řady válců PB MI
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

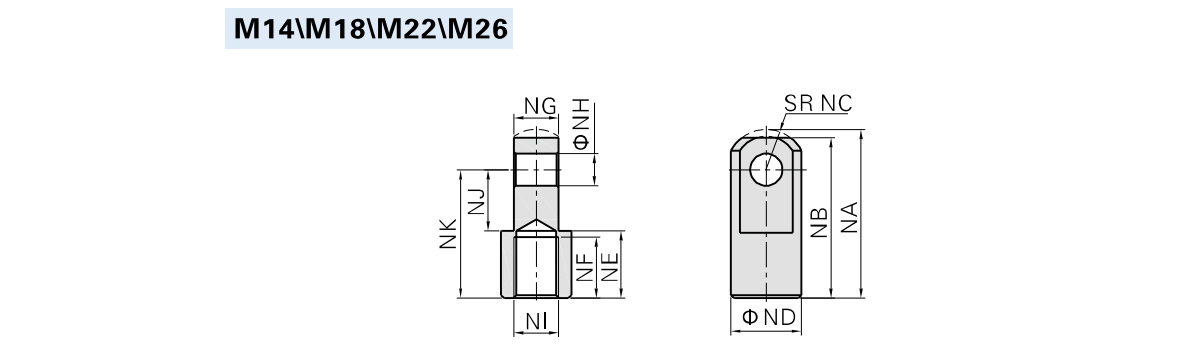

  • Model/Symbol NA Pozn NC ND NE NF NG NH NJI NK NI
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1,5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18×1,5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22 × 1,5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26×1,5

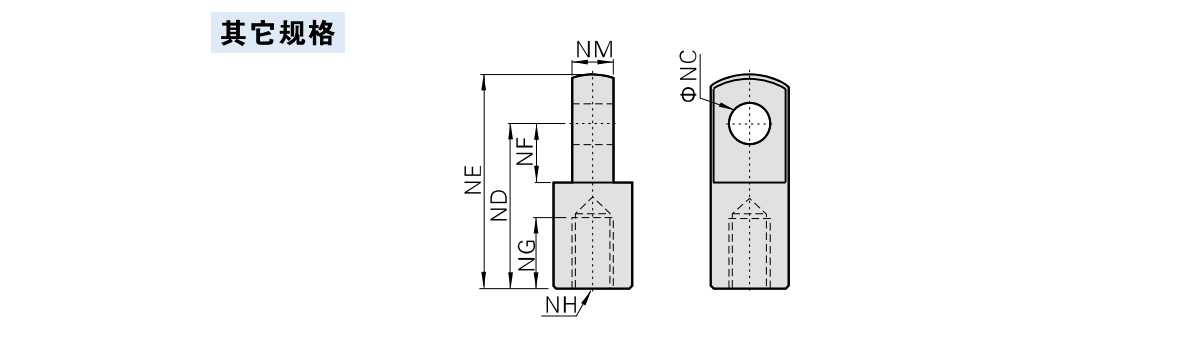

    Model/Symbol NC ND NE NF NG NH NM
    F-M3×050l 3 12 15.5 5 5 M3×0,5 3
    F-M4×070l 4 16 21 6.8 8 M4×0,7 4
    F-M5×080l 5 25 32 14.1 7.5 M5×0,8 6.3
    F-M6×1001 6 21 28 8.5 8 M6 × 1,0 6
    F-M8×1251 8 30 40 11 15 M8 × 1,25 8
    F-M10×1251 10 40 50 15 20 M10×1,25 10
    F-M12×1251 12 48 62 24 20 M12×1,25 12
    F-M16×150l 16 64 82 32 23 M16×1,5 16
    F-M20×1501 20 80 102 40 30 M20×1,5 20
    F-M27×200l 30 110 139 51 45 M27×2,0 30
    F-M36×200l 35 144 181 65 55 M36×2,0 35
    F-M42×200l 40 168 211 85 62 M42×2,0 40

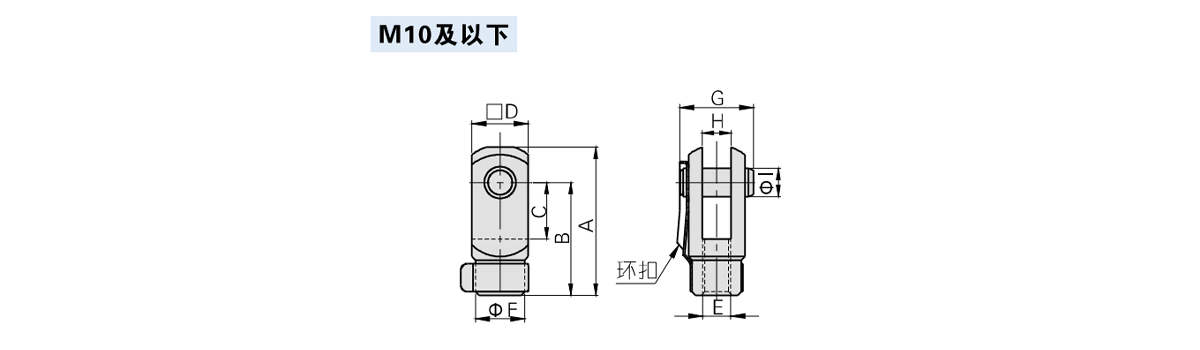

    Model/Symbol A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3×0,5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4×0,7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5×0,8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6 × 1,0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8 × 1,25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10×1,25 25 10 10

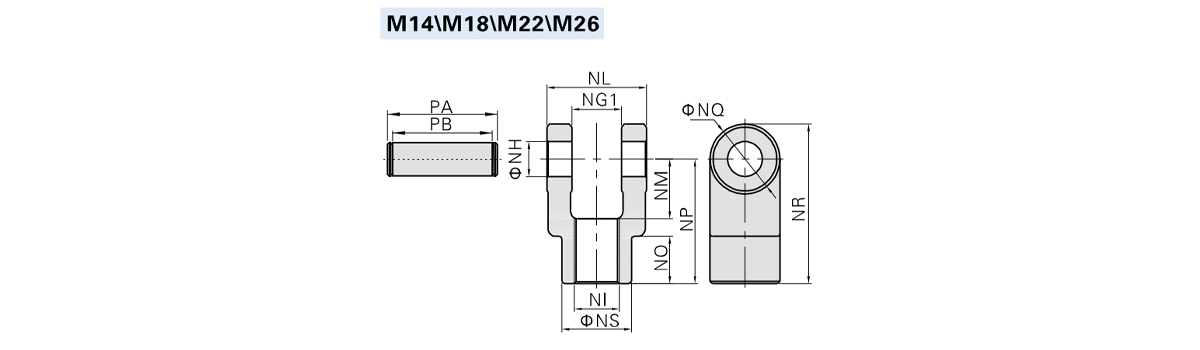

    Model/Symbol NG1 NH NI NL NM NE NP NQ NR NS PA PB
    F-M14X150Y 14.2 10 M14×1,5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18×1,5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22 × 1,5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26×1,5 59.8 34 20 65 40 85 40 69.2 60.8

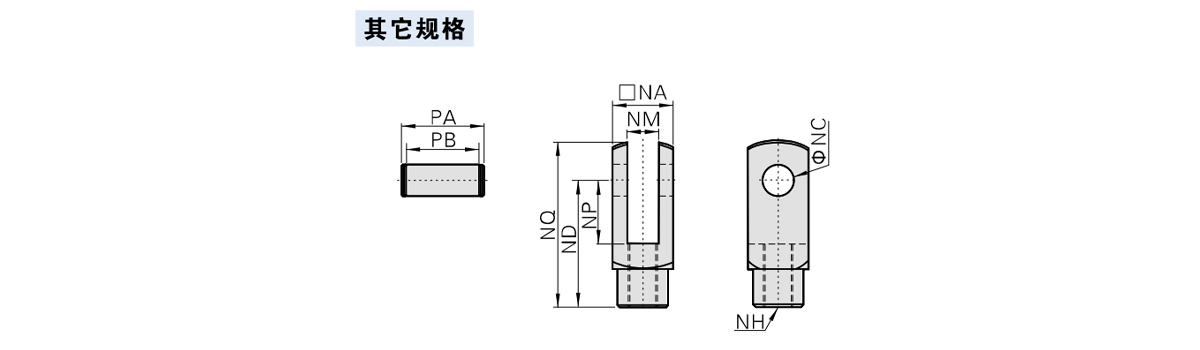

    Model/Symbol NA NC ND NP NQ NM NH PA PB
    F-M12×125Y 25.4 12 48 24 62 12 M12×1,25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16×1,5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20×1,5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27×2,0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36×2,0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42×2,0 115 93

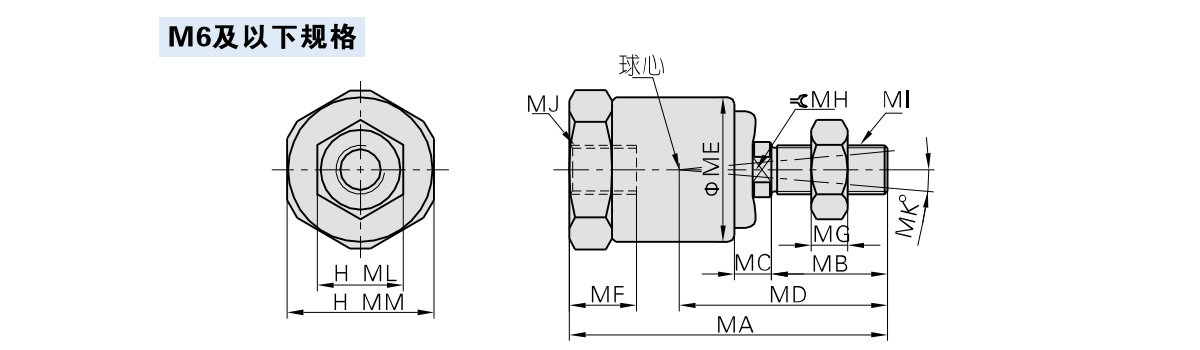

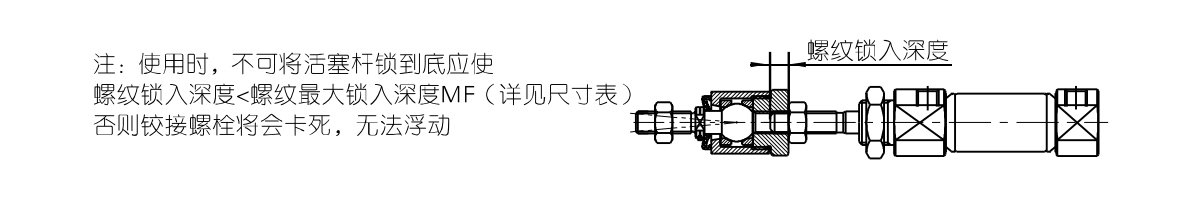

    Model/Symbol MA MB MC MUDr JÁ MF MG MH MIMJ ML MM Úhlová kompenzace Radiální kompenzace
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3×0,5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4×0,7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5×0,8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6 × 1,0 10 14 ±5° 0.5

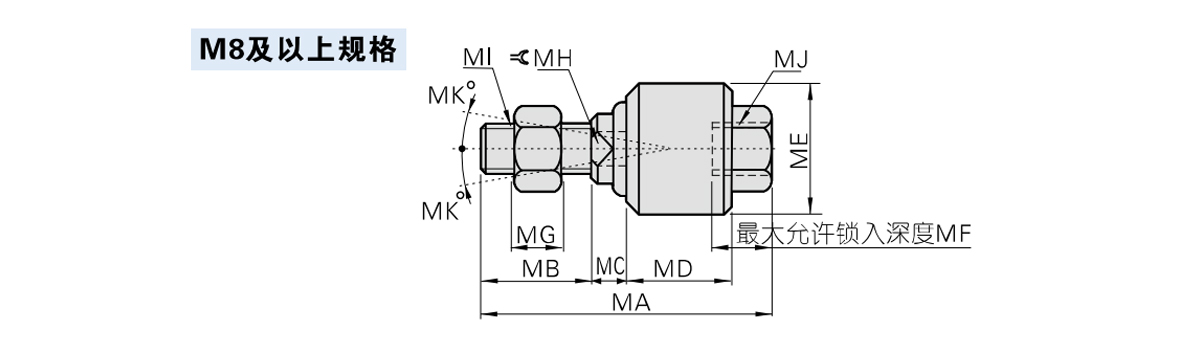

    Model/Symbol MA MB MC MUDr JÁ MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8 × 1,25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10×1,25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12×1,25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1,5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16×1,5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18×1,5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20×1,5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22 × 1,5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26×1,5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27×2,0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36×2,0 5

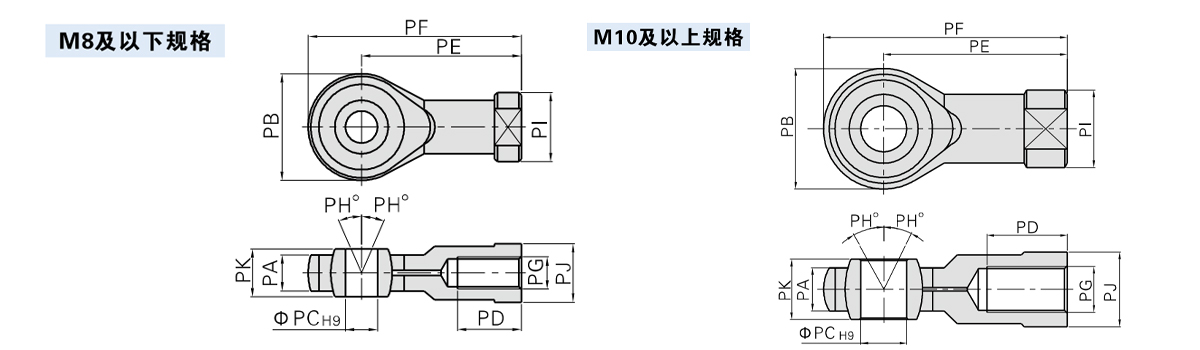

    Model/Symbol PA PB PC PD PE PF PG PH PI PJ PK
    F-M4X070U 6 18 5 10 27 36 M4×0,7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5×0,8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6 × 1,0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8 × 1,25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10×1,25 13 19 17 14
    F-M12×125U 12 32 12 22 50 66 M12×1,25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1,5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16×1,5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18×1,5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20×1,5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26×1,5 15 42 36 31
    F-M27×200U 25 70 30 51 110 145 M27×2,0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36×2,0 15 57.5 50 43
