Co je vzduchový válec? Typy, použití a jak fungují

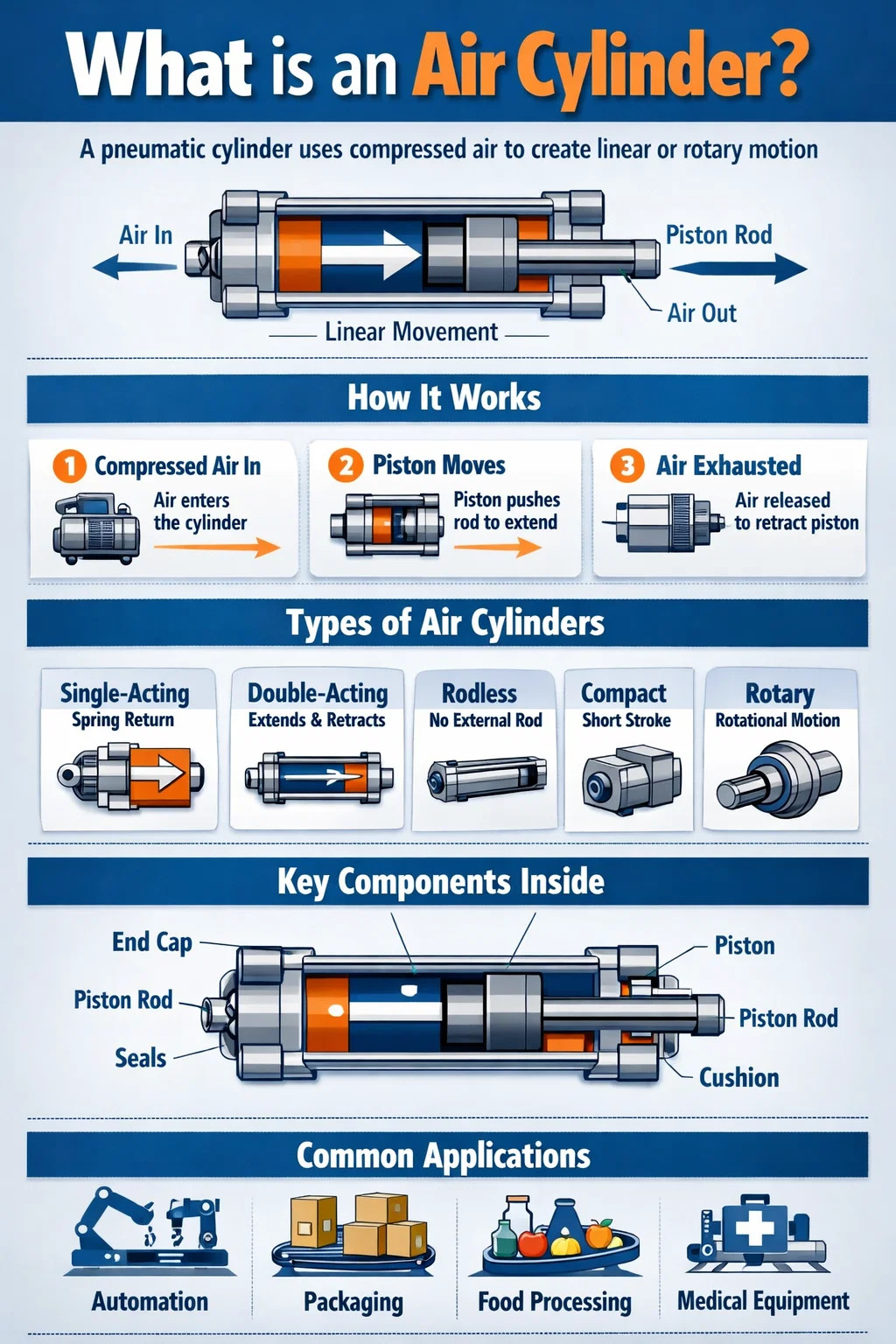

Co je vzduchový válec?

An vzduchový válec — také nazývaný pneumatický válec — je mechanické zařízení, které využívá stlačený vzduch k vytváření lineárního nebo rotačního pohybu a síly. Přeměňuje potenciální energii uloženou ve stlačeném vzduchu na řízenou mechanickou práci. Zjednodušeně řečeno: vtlačíte stlačený vzduch dovnitř a válec tlačí něco – svorku, lis, ventil, dveře – s přesnou, opakovatelnou silou.

Vzduchové válce patří mezi nejpoužívanější pohony v průmyslové automatizaci. Objevují se v montážních linkách, balicích strojích, automobilové výrobě, zpracování potravin, lékařském vybavení a bezpočtu dalších systémů. Jejich popularita pochází z kombinace jednoduchosti, nízké ceny, vysoké rychlosti a vlastní čistoty ve srovnání s hydraulickými alternativami.

Standardní pneumatický válec se skládá z válcového válce, pístu, pístnice, koncovek, těsnění a portů pro vstup a výstup vzduchu. Při stlačeném vzduchu — obvykle při 60 až 120 PSI (4 až 8 barů) ve většině průmyslových nastavení — vstupuje na jednu stranu pístu, vytváří tlakový rozdíl, který pohání píst a jeho připojenou tyč v jednom směru. Vypuštění nebo přesměrování vzduchu obrátí nebo stáhne pohyb.

Tento základní mechanismus zůstal téměř nezměněn po více než sto let, přesto moderní výroba zdokonalila vzduchové válce tak, aby fungovaly s tolerancemi měřenými v mikrometrech, přičemž životnost cyklu překračuje 20 milionů úderů a doba odezvy je několik milisekund.

Jak funguje vzduchový válec: Základní mechanika

Pochopení toho, jak pneumatický válec funguje, vyžaduje pohled na tlak, plochu a sílu společně. Výstupní síla, kterou válec vytváří, je určena přímočarým vzorcem:

Síla (F) = tlak (P) × plocha (A)

Například válec s průměrem vrtání 50 mm má plochu pístu přibližně 19,6 cm². Při napájecím tlaku 6 barů (87 PSI) vytváří teoretickou tlačnou sílu zhruba 1 178 Newtonů (asi 265 lbf) . Reálná síla je o něco menší kvůli tření a odporu těsnění, typicky kolem 80–90 % teoretické hodnoty.

Obsluha krok za krokem

1. Kompresor vytváří a uchovává stlačený vzduch v nádrži.
2. Směrový regulační ventil (obvykle 4/2 nebo 5/2 ventil) směruje vzduch do příslušného portu na válci.
3. Stlačený vzduch vstupuje do komory válce a tlačí na čelo pístu.
4. Píst se pohybuje a pohání tyč směrem ven (prodlužovací zdvih).
5. Ventil se přepne, pošle vzduch na opačnou stranu a odsaje první komoru.
6. Píst se zatáhne zpět do výchozí polohy.

Rychlost je řízena průtokovými regulačními ventily (nazývanými také jehlové ventily nebo škrticí ventily), které omezují, jak rychle může vzduch vstupovat nebo vypouštět z komory válce. Tlumící prvky zabudované do koncových krytů zpomalují píst na konci zdvihu, aby se zabránilo poškození nárazem – což je důležité při velkém zatížení nebo dlouhých zdvihech.

Typy vzduchových válců a jejich rozdíly

Ne všechny pneumatické válce jsou stejné. Typ vybraný pro jakoukoli aplikaci závisí na požadovaném pohybu, dostupném prostoru, charakteristikách zatížení a podmínkách prostředí. Zde jsou nejčastěji používané kategorie:

Jednočinné válce

Jednočinný válec používá stlačený vzduch k pohybu pístu pouze jedním směrem. Zpětný pohyb se provádí vnitřní pružinou nebo vnějším zatížením (např. gravitací). Tyto válce mají pouze jeden vzduchový port. Jsou jednodušší, spotřebují méně vzduchu na cyklus a jsou ideální pro upínání, lisování a přidržování, kde je pracovní síla potřebná pouze v jednom směru. Běžné velikosti vrtání se pohybují od 8 mm až 100 mm , s délkou zdvihu typicky až 200 mm kvůli omezení pružiny.

Dvojčinné válce

Nejpoužívanější typ v průmyslové automatizaci. Dvojčinný válec využívá stlačený vzduch pro vysouvací i zatahovací zdvih. Dva vzduchové otvory – jeden na každé straně pístu – umožňují nezávislé ovládání každého směru. To poskytuje sílu v obou směrech, takže je vhodný pro tlačení, tahání, zvedání, lisování a jakoukoli aplikaci vyžadující aktivní kontrolu zpětného zdvihu. Velikosti otvorů se mohou pohybovat od 6 mm až přes 500 mm a zdvihy se mohou ve specializovaných provedeních rozšířit na několik metrů.

Bezpístnicové válce

Místo konvenční pístnice vyčnívající z jednoho konce přenáší bezpístnicový válec pohyb prostřednictvím mechanické nebo magnetické spojky podél vnější strany válce válce. Tento design vyžaduje zhruba polovinu instalační délky konvenčního válce pro stejný zdvih, díky čemuž je cenný ve stísněných prostorech. Bezpístnicové válce jsou běžné v systémech pick-and-place, portálové automatizaci a posuvných stolech.

Kompaktní válce a válce s krátkým zdvihem

Také nazývané ploché válce nebo válce na palačinky, jsou určeny pro velmi krátké zdvihy - často 1 mm až 50 mm - ve stísněných prostorách. Jejich nízkoprofilový tvar z nich dělá oblíbené ve výrobě elektroniky, manipulaci s PCB a montáži lékařských zařízení, kde je prostor na prvním místě.

Rotační pohony

Zatímco většina lidí spojuje vzduchové válce s lineárním pohybem, rotační pneumatické pohony převádějí stlačený vzduch na úhlový pohyb. Používají se k otáčení ventilů, polohování dílů nebo pohonu indexových stolů. Běžné úhly natočení jsou 90°, 180° a 270° , ačkoli existují také verze s kontinuálním otáčením.

Tandemové válce

Dva válce zapojené do série sdílejí stejnou pístnici. Tato konfigurace zhruba zdvojnásobuje výstupní sílu, aniž by se zvětšil průměr otvoru – užitečné, když je potřeba velká síla, ale instalační průměr je omezený.

Vícepolohové válce

Standardní válce nabízejí dvě polohy: zcela vysunuté a zcela zasunuté. Vícepolohové (neboli vícestupňové) válce kombinují dva nebo více válců pro dosažení tří nebo čtyř samostatných poloh podél zdvihu. To je užitečné pro indexování, polohování dílů a montážní operace vyžadující více zarážkových bodů bez servořízení.

Klíčové součásti uvnitř pneumatického válce

Každý vzduchový válec – bez ohledu na typ nebo velikost – se skládá z několika kritických komponent. Pochopení těchto částí pomáhá při specifikaci, údržbě nebo odstraňování problémů s lahví v terénu.

• Hlaveň (válcová trubka): Hlavní tělo, které obsahuje píst a vede jeho dráhu. Obvykle se vyrábí z hliníkové slitiny, nerezové oceli nebo trubky z uhlíkové oceli s precizně broušeným vnitřním povrchem. Drsnost povrchu se typicky udržuje na Ra 0,4–0,8 µm, aby se minimalizovalo opotřebení těsnění.
• píst: Komponenta ve tvaru disku, která odděluje dvě vzduchové komory uvnitř hlavně. Převádí pneumatický tlak na mechanickou sílu na tyč. Písty nesou O-kroužky nebo břitová těsnění, aby se zabránilo úniku vzduchu mezi komorami.
• Pístní tyč: Přesně broušená ocelová hřídel (často pochromovaná nebo tvrdě eloxovaná) připevněná k pístu a procházející jedním nebo oběma koncovými uzávěry. Průměr tyče je dimenzován tak, aby odolal vybočení při tlakovém zatížení – obvykle se používá Eulerův vzorec pro vzpěr sloupu pro delší zdvihy.
• Koncové uzávěry (hlava a uzávěr): Uzavřete oba konce sudu. Koncový kryt na straně tyče (hlava) obsahuje těsnění tyče a stírací těsnění. Slepá koncovka (čepice) může obsahovat polštářkové ventily a vzduchové porty.
• těsnění: Snad nejkritičtější součásti na údržbu. Těsnění pístu zabraňují průsakům napříč komorami; těsnění tyčí zabraňují vnějšímu úniku; stírací těsnění (také nazývané stírací těsnění) zabraňují vnikání prachu a nečistot. Mezi běžné těsnicí materiály patří NBR (nitril), polyuretan, PTFE a Viton – každý je vhodný pro různé teplotní rozsahy a média.
• Polštářové ventily: Nastavitelné jehlové ventily zabudované do koncových uzávěrů, které zachycují malou vzduchovou kapsu před pístem blízko konce zdvihu a postupně jej zpomalují. Bez odpružení mohou válce provozované vysokou rychlostí s velkým zatížením vytvářet nadměrné nárazové síly 10 kN způsobující předčasné opotřebení nebo poškození konstrukce.
• Ložisko tyče (pouzdro): Dosedací plocha s nízkým třením v hlavové koncovce, která vede tyč a absorbuje boční zatížení. Často se vyrábí ze slinutého bronzu nebo samomazného polymeru typu IGUS.
• Snímače polohy / magnetické spínače: Mnoho válců obsahuje vnější drážku pro montáž jazýčkových spínačů nebo senzorů s Hallovým efektem, které detekují magnet zapuštěný v pístu. Ty poskytují zpětnou vazbu polohy – signály zcela vysunuté nebo zcela zasunuté – bez jakéhokoli pronikání do těla válce.

Klíčové specifikace, kterým je třeba porozumět při výběru vzduchové láhve

Výběr správného pneumatického válce pro danou aplikaci je propracovanější, než se na první pohled zdá. Nesprávné zadání může mít za následek nedostatečnou sílu, předčasné selhání těsnění, vybočení tyče nebo krátké doby cyklu. Zde jsou parametry, na kterých záleží nejvíce:

Průměr otvoru

Vnitřní průměr hlavně. Toto je primární determinant výstupní síly. Standardní velikosti otvorů se řídí ISO 6432 (pro průměry otvorů 8–25 mm) a ISO 15552 (pro 32–320 mm). Mezi běžné velikosti patří 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 a 200 mm. Větší vrtání znamená větší sílu při stejném tlaku, ale také větší spotřebu vzduchu na cyklus.

Délka zdvihu

Celková dráha pohybu pístnice od zcela zatažené po plně vysunutou. Standardní zdvihy jsou často dostupné v krocích po 25 mm, i když vlastní délky jsou běžné. Delší zdvihy zvyšují riziko vybočení tyče a vyžadují kontrolu únosnosti válce ve vzpěru vůči působící tlakové síle.

Provozní tlak

Většina průmyslových pneumatických válců je dimenzována pro 1 až 10 bar (14,5 až 145 PSI) pracovní tlak. Nejběžnější přívod vzduchu pro rostliny je 6–7 bar. Před instalací vždy ověřte maximální provozní tlak láhve – jeho překročení může protrhnout těsnění nebo deformovat koncové uzávěry.

Průměr tyče a odolnost proti vzpěru

U zatížení tlakem (tlakem) je třeba zkontrolovat tyč na vybočení, zejména při dlouhých zdvihech. Bezpečné tlakové zatížení závisí na průměru tyče, volné vzpěrné délce a montážní konfiguraci. Válec s 20 mm tyčí s volnou délkou 800 mm lze bezpečně ovládat pouze 3–4 kN v kompresi — podstatně menší než jeho teoretická pístová síla.

Provozní teplota

Mezi nimi fungují standardní válce s těsněním NBR -20 °C a 80 °C . Pro vyšší teploty (do 200°C) jsou nutná těsnění z Vitonu nebo PTFE. Potravinářské varianty a varianty pro čisté prostory používají speciální materiály a povrchové úpravy, aby splňovaly hygienické a kontaminační normy.

Styl montáže

Způsob, jakým je válec namontován na rám stroje, má významné důsledky pro rozložení zatížení a vyrovnání. Mezi běžné styly montáže patří:

• Držák na patku/přírubu: Pevná, pevná montáž. Nejlepší pro čistě lineární zatížení bez úhlových změn.
• Držák vidlice (zadní čep): Umožňuje otáčení válce a přizpůsobuje zatížení, které mění úhel během zdvihu.
• Držák čepu: Otočné čepy ze strany, vhodné pro náročné aplikace s výrazným úhlovým pohybem.
• Nástavce na konce tyče: Kulová oka tyče nebo konce tyče vidlice na špičce umožňují úhlové vyrovnání v bodě připojení zátěže.

Kde se používají vzduchové válce: Aplikace v reálném světě

Pneumatické válce se objevují prakticky v každém odvětví, které zahrnuje automatizovaný pohyb. Jejich rychlost, jednoduchost a čistota (odváděný vzduch je jen vzduch, ne olej) z nich činí aktuátory volby v nespočtu prostředí.

Automatizace výroby a montáže

V automobilových závodech pohánějí pneumatické válce robotické svařovací přípravky, upínače součástí, lisované nástroje a překlápěče dopravníků. Jedna montážní linka může obsahovat stovky až tisíce vzduchových válců pracujících při rychlostech cyklu 30 až 120 cyklů za minutu . Opakovatelnost pneumatického polohování – s pevnými koncovými polohami – je činí spolehlivými pro velkosériovou výrobu.

Balicí stroje

Plnicí stroje, uzavírací hlavy, aplikátory štítků, vztyčovače kartonů a baličky obalů – to vše závisí na pneumatických válcích pro rychlý a opakovatelný pohyb. Plnicí linka běžící rychlostí 600 lahví za minutu otočí svůj plnicí válec 10krát za sekundu, což klade extrémní požadavky na životnost těsnění a dobu odezvy ventilu.

Zpracování potravin a nápojů

Válce z nerezové oceli s těsněním vyhovujícím FDA se používají při porcování masa, pekařských strojích, zpracování mléka a třídění zeleniny. Schopnost umýt zařízení vodou a čisticími prostředky bez poškození pohonu je v tomto prostředí zásadní výhodou oproti hydraulickým alternativám.

Lékařské a farmaceutické vybavení

V tabletovacích lisech, zařízeních na plnění injekčních stříkaček a diagnostických analyzátorech se objevují lahve vhodné pro čisté prostory vyrobené z eloxovaného hliníku nebo nerezové oceli s těsněním s nízkým odplyněním. Tyto lahve musí splňovat přísné normy kontaminace a často s nimi pracovat přístrojová kvalita vzduch filtrovaný na 0,01 µm .

Konstrukce a těžká zařízení

Zatímco velké stavební stroje využívají především hydraulické válce pro svůj vynikající poměr síly a velikosti, pneumatické válce se objevují ve vzduchových brzdách nákladních automobilů a vlaků, pneumatických kladivech, nýtovacích nástrojích a mechanismech ovládání dveří. Stlačený vzduch o tlaku 8–10 barů může generovat brzdné síly dostatečné ke spolehlivému zastavení 40tunového kloubového nákladního vozidla ve vlhkých a prašných podmínkách.

Tisk a manipulace s papírem

Kotoučové ofsetové lisy, archové lisy a stroje na zpracování papíru používají pneumatické válce pro seřizování lisovacích válců, zapínání/vypínání otisku, ovládání inkoustové fontány a uchopovací mechanismy. Rychlost pneumatického ovládání odpovídá vysokým rychlostem chodu moderních lisů – některé pracují při překročení 15 000 listů za hodinu .

Zemědělské stroje

Sázecí stroje, postřikovače a sklízecí zařízení používají vzduchové válce pro uzávěry dávkování osiva, skládání postřikovacích ramen a ovládání zadních výklopných dveří. Odolnost ve venkovním prostředí s prachem, blátem a výkyvy teplot od -30 °C v zimním skladování do 50 °C v letním polním provozu je klíčovým požadavkem na zemědělské pneumatické komponenty.

Vzduchové válce vs. Hydraulické válce vs. elektrické pohony

Když inženýři vyberou typ pohonu, porovnávají pneumatické válce se dvěma hlavními alternativami: hydraulickými válci a elektrickými pohony (servopohony nebo krokové lineární stupně). Každá technologie má odlišnou sladkou tečku.

Energetická účinnost pneumatických systémů – často citovaná v okolí Celkově 10–15 %. při zohlednění neefektivity kompresoru, distribučních ztrát a výfukových ztrát – je jejich nejvýznamnější slabinou v kontextu moderní energeticky uvědomělé výroby. Nízké jednotkové náklady, spolehlivost a široká dostupnost infrastruktury stlačeného vzduchu v závodě však i nadále činí z pneumatických válců praktickou výchozí hodnotu pro aplikace s vysokou rychlostí a střední silou.

Elektrické pohony jsou stále více konkurenceschopné pro aplikace vyžadující přesné mezipolohování, ovládání síly nebo programovatelné profily pohybu – schopnosti, kterým se standardní pneumatické válce nemohou vyrovnat bez přidání proporcionálních ventilů a zpětnovazebních senzorů, což výrazně zvyšuje složitost a náklady.

Pneumatický okruh: Jak se vzduchové válce připojují k systému

Vzduchový válec je pouze jednou částí pneumatického okruhu. Aby fungoval správně, potřebuje kolem sebe správně navržený systém. Pochopení podpůrných součástí je nezbytné pro každého, kdo specifikuje nebo udržuje pneumatické systémy.

Jednotka přípravy vzduchu (FRL)

Jednotka FRL – Filtr, Regulátor, Maznice – upravuje stlačený vzduch před tím, než se dostane do válce. Filtr odstraňuje částice a vlhkost; regulátor nastavuje pracovní tlak; maznice (dnes se méně běžně používá u moderních samomazných těsnění) přidává jemnou olejovou mlhu k ochraně vnitřních součástí. Provozování válce se špinavým, mokrým nebo nesprávně stlačeným vzduchem je primární příčinou předčasného selhání těsnění.

Směrové regulační ventily

Elektromagneticky ovládané směrové ventily – obvykle Konfigurace 5/2 nebo 5/3 — řídit, který port dvojčinného válce přijímá přiváděný vzduch a který výfuk. Doba odezvy 5–15 milisekund jsou typické pro standardní solenoidové ventily. Vysokorychlostní aplikace mohou používat pilotně ovládané ventily nebo ventily talířového typu pro rychlejší přepínání.

Regulační ventily průtoku

Standardním přístupem pro regulaci rychlosti v pneumatických válcích jsou regulace průtoku odměřovače. Omezují tok výfukových plynů opouštějících válec, což vytváří protitlak, který tlumí a řídí rychlost pístu. Meter-in (omezení dodávky) se používá ve specifických situacích, ale může způsobit nekonzistentní rychlost při měnícím se zatížení.

Regulátory tlaku a pojistné ventily

Jednotlivé regulátory v místě použití umožňují různým válcům ve stejném systému pracovat při různých tlacích – například jemná svěrná síla na křehký díl spolu s lisováním vysokou silou. Bezpečnostní výfukové ventily přeruší přívod vzduchu do celých zón nebo strojů v situacích nouzového zastavení a bezpečně uvolní uloženou energii.

Běžné problémy se vzduchovými lahvemi a jak je diagnostikovat

I dobře specifikované a správně nainstalované pneumatické válce se časem potýkají s problémy. Znalost nejčastějších poruchových režimů šetří diagnostický čas a zabraňuje neplánovaným prostojům.

Únik vzduchu

Vnější netěsnost kolem pístnice nebo armatur portu je obvykle zjistitelná zvukem nebo aplikací mýdlové vody a sledováním bublin. Vnitřní netěsnost za těsněním pístu způsobuje, že se válec pod zatížením plazí nebo neudrží polohu – slyšitelné jako vzduch unikající výfukovým otvorem, když je válci přikázáno držet. Výměna těsnění je standardní oprava; náhradní sady jsou k dispozici pro většinu válců podle normy ISO.

Pomalý nebo nekonzistentní pohyb

Pomalé tlakové láhve jsou často způsobeny omezeným průtokem z ucpaného filtru, poddimenzovaného potrubí, částečně uzavřeného řízení průtoku nebo opotřebovaného nebo znečištěného směrového ventilu. Zkontrolujte vstupní tlak na vstupu válce (nejen na kompresoru) – značné poklesy tlaku na dlouhých potrubích nebo poddimenzovaných armaturách jsou běžné v závodech, kde distribuční systém organicky rostl v průběhu let.

Bodování tyče a předčasné opotřebení těsnění

Boční zatížení – síly působící kolmo k ose válce – urychlují opotřebení ložisek tyče a těsnění. Válec je určen pouze pro axiální zatížení. Pokud aplikace vystavuje tyč bočnímu zatížení, mělo by být přidáno lineární vedení nebo vnější ložisko pro přenášení mimoosového zatížení. Znečištěný vzduch (částice nebo voda) také způsobuje abrazivní opotřebení uvnitř hlavně.

Bouchání na konci zdvihu a poškození nárazem

Když válec dosáhne konce svého zdvihu a píst narazí na koncový uzávěr s vysokou energií, generuje rázové vlny, hluk a mechanické namáhání. Prvním krokem je nastavení vestavěných polštářových ventilů (otáčení jehly ve směru hodinových ručiček pro zvýšení omezení). Pokud válec postrádá odpružení, lze do okruhu přidat externí tlumiče nebo nastavitelné ovladače zpomalení.

Válec se nepohybuje

Válec, který se vůbec nehýbe, obvykle ukazuje na: chybějící přívod vzduchu (ventil nespíná, zablokované vedení, uzavřený izolátor), zadřený píst korozí (běžné po dlouhém skladování bez mazání) nebo zlomenou tyč v důsledku nadměrného bočního zatížení nebo přetlaku. Systematická kontrola — ověřte tlak na portu, potvrďte přepnutí ventilu elektromagnetickým indikátorem a poté mechanicky zkontrolujte válec — rychle izolujete příčinu.

Nejlepší postupy údržby pro pneumatické válce

Moderní vzduchové válce jsou navrženy pro minimální údržbu, ale „minimální“ není totéž jako „nula“. Strukturovaný přístup preventivní údržby výrazně prodlužuje životnost.

• Udržujte vzduch čistý a suchý: Pravidelně vypouštějte vodu z nádrže kompresoru a filtrů. Nainstalujte chlazený vysoušeč vzduchu na systémy ve vlhkém prostředí. Tlakový rosný bod 3°C nebo nižší u válce je dobrý cíl. Voda ve stlačeném vzduchu způsobuje korozi uvnitř hlavně a bobtná elastomerová těsnění.
• Týdně kontrolujte stav tyče: Škrábance na chromovaném povrchu tyče poškozují těsnění tyče při každém zdvihu. Okamžitě odstraňte zdroje mechanického kontaktu s tyčí (rozstřiky ze svařování, nesprávně zarovnané přípravky) a vyměňte tyče s drážkou dříve, než zničí těsnění.
• Proaktivně vyměňte těsnění: Mnoho závodů nahrazuje sady těsnění válců v pevném intervalu – obvykle každý 2 až 3 roky na zařízení s vysokým cyklem – spíše než čekat na selhání. Neplánované prostoje na výrobní lince obvykle stojí mnohem více než sada těsnění a 30 minut práce.
• Zkontrolujte montážní materiál: Vibrace uvolňují šrouby, čepy vidlice a pojistné matice na konci tyče. Uvolněný otočný čep může umožnit natahování válce do strany, což vytváří boční zatížení, která urychlují opotřebení. Upevňovací hardware kontrolujte čtvrtletně u vysokocyklových nebo vysoce vibračních zařízení.
• Monitor pro dotvarování nebo posun polohy: Dvojčinný válec udržující statickou zátěž by neměl driftovat. Pomalé změny polohy pod zatížením indikují obtok těsnění pístu – varovný signál blížící se poruchy dříve, než se stane bezpečnostním problémem nebo vadou kvality.
• Mějte po ruce náhradní válce nebo sady těsnění: U kritických výrobních tlakových lahví zkracuje kompletní náhradní jednotka na polici MTTR (střední dobu opravy) z hodin na minuty. Standardní ISO láhve od skladových distributorů lze získat rychle, ale zakázkové nebo specializované jednotky mohou mít dodací lhůty několik týdnů.

Inovace a trendy v technologii pneumatických válců

Zatímco základní princip pneumatického válce se nezměnil, výrobci pokračují ve zdokonalování a rozšiřování technologie smysluplnými způsoby.

Integrované snímání polohy a IO-Link

Senzory kompatibilní s IO-Link namontované na standardních válcích nyní poskytují nepřetržitou zpětnou vazbu polohy, diagnostiku (počet cyklů, teplota, provozní hodiny) a parametrizaci přes dvouvodičové digitální rozhraní. Tím se pneumatický válec přesune z „hloupého“ pohonu na inteligentní součást architektury Průmyslu 4.0, která umožňuje prediktivní údržbu a vzdálené monitorování bez přidání vyhrazené kabeláže.

Proporcionální pneumatika

Proporcionální tlakové a průtokové ventily v kombinaci s převodníky polohy umožňují regulaci síly a polohy vzduchových válců v uzavřené smyčce. I když tyto systémy neodpovídají přesnosti servoelektriky, mohou dosáhnout opakovatelnosti polohování ±0,1 mm a řízená aplikace síly – schopnosti dříve omezené na hydraulické nebo elektrické pohony. Náklady zůstávají vyšší než u jednoduchého zapínání/vypínání pneumatiky, ale nižší než u plně servoelektrických systémů.

Energetické využití a účinnost

Stlačený vzduch je drahý – generování 1 kW mechanické práce ze stlačeného vzduchu obvykle stojí 7-8 krát více než stejná práce z elektromotoru. To vedlo k vývoji systémů zvyšování tlaku, obvodů pro úsporu vzduchu, které přerušují dodávku ve středním zdvihu, a systémů rekuperace, které zachycují energii výfuku. Někteří výrobci uvádějí u optimalizovaných obvodů úsporu vzduchu 30–50 %.

Lehké a korozivzdorné materiály

Vysoce pevný eloxovaný hliník, vlákny vyztužené polymery a válce z nerezové oceli snižují hmotnost – což je důležité v aplikacích, kde je válec namontován na pohyblivé části – a zároveň odolávají agresivním chemikáliím při mytí, solné mlze a venkovnímu vystavení. Tlakové láhve pro lékařské účely používají elektrolyticky leštěnou nerezovou ocel, aby se eliminovaly potenciální zdroje kontaminace.

Miniaturizace

Pokroky v technologii přesného obrábění a těsnění posunuly minimální použitelný průměr vrtání produkčních vzduchových válců na 2,5 mm , se zdvihy krátkými 1 mm. Tyto mikroválce se používají v lékařských diagnostických zařízeních, manipulaci s polovodiči a aplikacích pro mikromontáže, kde záleží na každém gramu a milimetru.
