Typy vzduchových válců: Kompletní průvodce

Jaké jsou různé typy vzduchových válců?

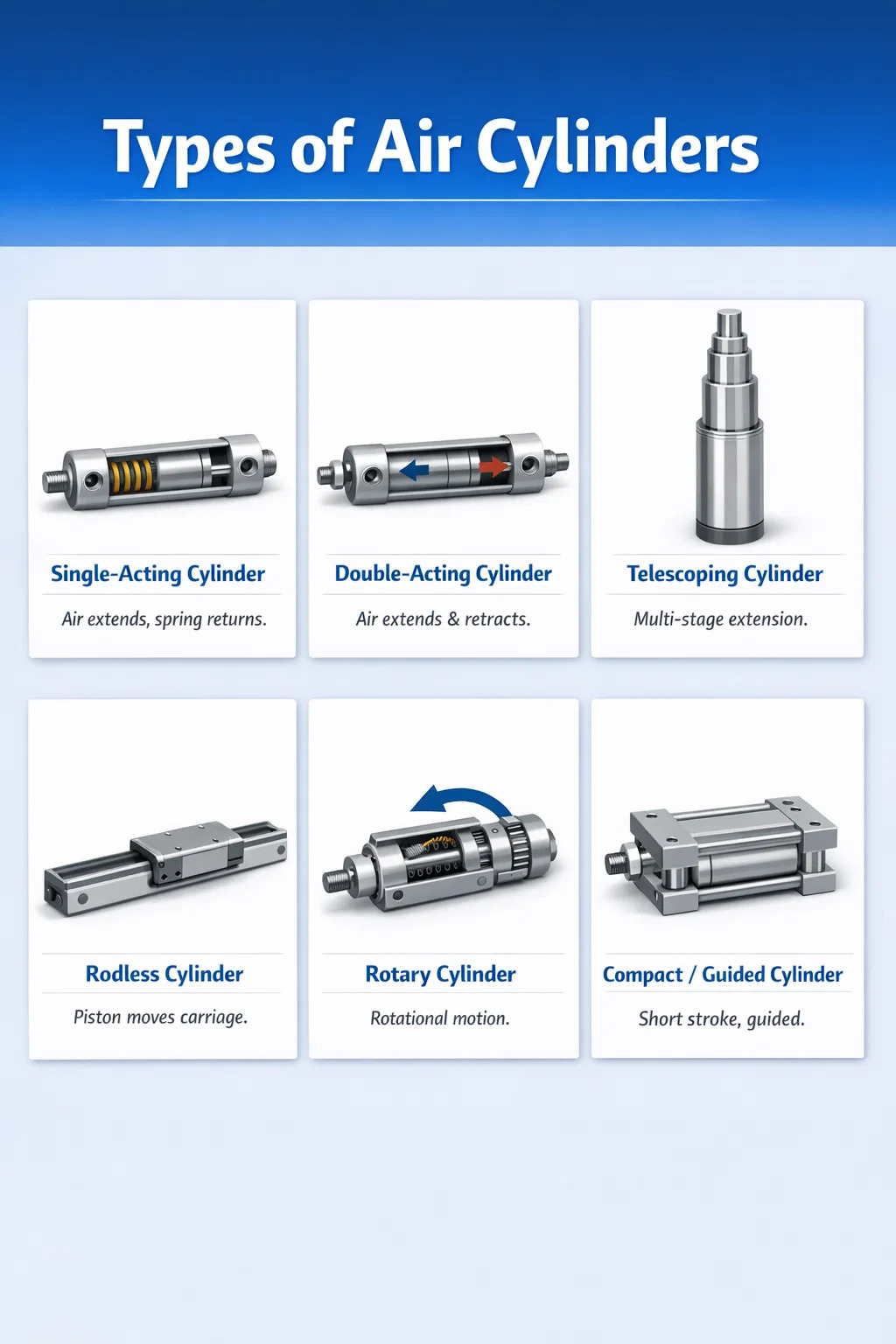

Vzduchové válce — nazývané také pneumatické válce — přeměňují energii stlačeného vzduchu na mechanický lineární nebo rotační pohyb. Existují šest primárních typů vzduchových válců používá se v průmyslových, automobilových a výrobních aplikacích: jednočinné válce, dvojčinné válce, teleskopické válce, bezpístnicové válce, rotační válce a kompaktní/vedené válce. Každý typ slouží jinému mechanickému účelu a výběr špatného typu může vést k předčasnému opotřebení, plýtvání energií nebo úplnému selhání systému.

Pochopení těchto kategorií není jen akademické – globální trh s pneumatickými válci byl oceněn přibližně na 14,2 miliardy dolarů v roce 2023 a předpokládá se, že do roku 2030 bude stabilně růst, tažený poptávkou po automatizaci v balení, zpracování potravin a montáži automobilů. Správný výběr válce přímo ovlivňuje dobu cyklu, spotřebu energie a intervaly údržby.

Jednočinné vzduchové válce

Jednočinné válce používají stlačený vzduch k pohybu pístu pouze v jednom směru. Zpětný zdvih se provádí vnitřní pružinou nebo vnější mechanickou silou, jako je gravitace. Patří mezi nejjednodušší a cenově nejvýhodnější dostupné pneumatické válce.

Jak fungují jednočinné válce

Stlačený vzduch vstupuje přes jediný port a tlačí píst dopředu. Po uvolnění tlaku vzduchu vnitřní pružina zatlačí píst zpět do původní polohy. Protože pružina vykonává polovinu práce, efektivní výstupní síla je snížena o odpor pružiny – obvykle mezi 10 % a 20 % v závislosti na tuhosti pružiny a velikosti válce.

Běžné aplikace

• Upínání a držení obrobků při obrábění
• Lisovací a děrovací operace, kde zpětný zdvih nevyžaduje žádnou sílu
• Pohony dveří a vrat, kde gravitace napomáhá návratu
• Brzdové mechanismy a bezpečnostní blokovací zařízení
• Zemědělská technika, jako jsou secí stroje a sázecí mechanismy

Jednočinné válce jsou preferovanou volbou, když je potřeba minimalizovat spotřebu vzduchu, protože vzduch se spotřebovává pouze při pracovním zdvihu. U vysokocyklových aplikací s 50–100 cykly za minutu to znamená významné úspory stlačeného vzduchu v průběhu výrobní směny.

Omezení ke zvážení

Délka zdvihu jednočinných válců je omezená, protože delší zdvihy vyžadují delší pružiny, které zabírají vrtaný prostor a zmenšují využitelnou plochu válce. V praxi většina výrobců omezuje válce s vratnou pružinou na zdvihy 100 mm (přibližně 4 palce) nebo méně. Kromě toho se dvojčinný design stává praktičtějším.

Dvojčinné vzduchové válce

Dvojčinné válce jsou nejpoužívanějším typem pneumatických válců v průmyslové automatizaci. Používají stlačený vzduch k pohonu jak vysouvacího, tak zatahovacího zdvihu, což dává obsluze plnou kontrolu nad silou a rychlostí v obou směrech.

Konstrukce a princip provozu

Dvojčinný válec má dva vzduchové otvory – jeden na každé straně pístu. Když vzduch vstoupí do otvoru na konci uzávěru, píst se vysune. Když je vzduch nasměrován do portu na konci pístu, píst se zatáhne. Směrový řídicí ventil (obvykle 4/2 nebo 5/2 solenoidový ventil) střídá proudění vzduchu mezi dvěma porty. Protože není zapojena žádná pružina, oblast plného vývrtu přispívá k rozšíření síly Díky tomu jsou tyto válce podstatně výkonnější než jejich jednočinné protějšky se stejným průměrem otvoru.

Rozdíly ve výpočtu síly mezi zdvihy

Jeden důležitý rozdíl: síly vysunutí a zatažení nejsou stejné. Při prodlouženém zdvihu se síla vypočítá pomocí plochy plného vrtání. Při zasouvacím zdvihu zabírá pístnice část vrtání, takže účinná plocha – a tedy i zatahovací síla – je o něco menší. Pro válec s vrtáním 50 mm a 20 mm tyčí při 6 barech je vytahovací síla přibližně 1,178 N zatímco zatahovací síla klesne na zhruba 990 N . Tato asymetrie musí být zohledněna u konstrukcí, kde je kritická síla stahování.

Typické případy použití

• Pick-and-place automatizace na montážních linkách
• Odkláněče dopravníků a třídicí systémy
• Upínače a vyhazovače vstřikovacích strojů
• Robotické nástroje na konci ramene
• Svařovací a lisovací přípravky automobilových karoserií

Dvojčinné vzduchové válce jsou k dispozici ve velikostech vrtání od 8 mm až přes 320 mm , pokrývající silové výstupy od několika newtonů až po desítky kilonewtonů. Díky této široké škále je lze přizpůsobit téměř jakékoli průmyslové aplikaci.

Teleskopické vzduchové válce

Teleskopické válce jsou určeny pro aplikace, kde je potřeba dlouhý zdvih, ale zasunutá (složená) délka musí zůstat krátká. Dosahují toho pomocí více vnořených trubek – nazývaných stupně nebo objímky – které se postupně protahují jedna do druhé.

Jednočinné vs. dvojčinné teleskopické konstrukce

Teleskopické válce jsou k dispozici v jednočinné i dvojčinné konfiguraci. Jednočinné verze jsou jednodušší a levnější, ale spoléhají na gravitaci nebo hmotnost nákladu při zatahování, takže jsou vhodné především pro vertikální zvedání. Dvojčinné teleskopické válce se mohou vysouvat a zatahovat pod napětím, což umožňuje horizontální nebo obrácenou montáž – ačkoli jejich konstrukce je podstatně složitější a jejich cena je podstatně vyšší.

Klíčové aplikace

• Sklápěče a sklápěcí nástavby vyžadující 3–5 stupňové válce
• Nůžkové zvedací plošiny a zvedací plošiny
• Divadelní jevištní technika a zábavní vybavení
• Nástavce žebříků na hasičské auto

Třístupňový teleskopický válec se složenou délkou o 600 mm může dosáhnout plně prodlouženého zdvihu přes 1 700 mm — téměř trojnásobek své stažené délky. Této prostorové účinnosti není možné dosáhnout s běžným jednotyčovým válcem.

Redukce síly napříč fázemi

Jedna důležitá technická úvaha: každý následující stupeň v teleskopickém válci má menší vrtání než předchozí, tzn. výstupní síla se snižuje, když se válec dále vysouvá . Konstruktéři musí dimenzovat válec na základě nejhoršího případu polohy zatížení, ke kterému obvykle dochází při úplném vytažení nebo blízko něj, když je síla na minimu.

Bezpístnicové vzduchové válce

Bezpístnicové pneumatické válce zcela eliminují tradiční pístnici, místo toho přenášejí pohyb pístu na vnější vozík nebo posuvnou štěrbinu nebo magnetickou spojku. Tento design zdvojnásobuje efektivní zdvih pro danou instalační délku ve srovnání s konvenčním tyčovým válcem, díky čemuž jsou extrémně cenné v prostorově omezených prostředích.

Mechanické drážkové válce bez pístnice

V provedení s mechanickou drážkou (nebo pásem) má tělo válce podélnou drážku. Prostřednictvím této štěrbiny je vnitřní píst připojen k externímu vozíku. Pružná kovová nebo plastová páska utěsní štěrbinu na obou stranách spojovacího bodu, aby se zabránilo úniku vzduchu. Tyto válce zvládnou přímé boční zatížení a jsou vhodné pro aplikace vyžadující vysokou přesnost vedení.

Magneticky vázané bezpístnicové válce

Magneticky spojené bezpístnicové válce používají utěsněný vnitřní píst osazený silnými permanentními magnety. Externí vozík vybavený protilehlými magnety sleduje pohyb pístu skrz stěnu válce bez jakékoli fyzické štěrbiny. Toto zcela utěsněné provedení je ideální pro čisté prostory, potravinářské a mycí prostředí protože zde není žádný otvor pro vniknutí kontaminace nebo únik maziv. Kompromisem je nižší maximální kapacita bočního zatížení ve srovnání se štěrbinovými verzemi.

Kde bezpístnicové válce Excel

• Lineární přenosové jednotky v balicích a etiketovacích strojích
• Horizontální kyvadlové systémy v CNC obráběcích centrech
• Výroba zdravotnických prostředků, kde je problémem kontaminace
• Portálové systémy a víceosé polohovací stupně

Standardní bezpístnicové válce jsou k dispozici s délkami zdvihu od 50 mm až přes 10 000 mm . Pro velmi dlouhé zdvihy se doporučují antirotační vodítka a středové podpěry, aby se zabránilo prověšení hlavně a posunu vozíku.

Rotační vzduchové válce

Zatímco většina pneumatických válců vytváří lineární pohyb, rotační vzduchové válce přeměňují energii stlačeného vzduchu na úhlový (rotační) pohyb. Často se jim říká pneumatické rotační pohony. Ty se liší od vzduchových motorů – vyrábějí rotační válce omezený úhel otáčení (typicky 90°, 180° nebo 270°) spíše než kontinuální odstřeďování.

Rotační aktuátory s ozubeným hřebenem a pastorkem

Nejběžnější konstrukce rotačního válce používá jeden nebo dva lineární písty spojené s ozubeným hřebenem, který pohání pastorkový hřídel. Vzduch tlačí píst(y), hřeben otáčí pastorkem a točivý moment se přenáší na výstupní hřídel. Konstrukce se dvěma stojany vyrovnává zatížení a téměř dvojnásobný výstupní točivý moment pro danou velikost otvoru. Úhly otáčení jsou nastavitelné pomocí externích dorazů, typicky mezi 0° a 270°.

Rotační aktuátory lopatkového typu

Lopatkové pohony používají lopatku (lopatku) připevněnou k výstupnímu hřídeli uvnitř kruhového pouzdra. Tlak vzduchu na jedné straně lopatky otáčí hřídelí; vzduch na opačné straně jej otáčí zpět. Jednolopatkové konstrukce umožňují až 280° rotace , zatímco dvoulopatkové konstrukce jsou omezeny na cca 100° ale nabízejí vyšší točivý moment v kompaktnějším těle.

Typické aplikace

• Ovládání ventilů v procesním potrubí (čtvrtotáčkové kulové kohouty, klapky)
• Indexovací stoly a rotační polohování v automatizaci montáže
• Robotické zápěstí a loketní klouby
• Překlápění dílů a orientace v přenosových linkách
• Pohony dveří a poklopů na průmyslových zařízeních

Kompaktní a řízené vzduchové válce

Kompaktní a vedené válce jsou specializované varianty, které řeší dvě velmi specifické výzvy: extrémně stísněné instalační prostory a aplikace, které vyžadují, aby pístnice odolávala rotaci nebo bočnímu zatížení, aniž by se spoléhala na externí vodicí systémy.

Kompaktní válce s krátkým zdvihem

Také nazývané palačinkové válce nebo ploché válce, tyto jednotky mají minimální délku těla vzhledem k jejich vrtání. Mrtvice jsou obvykle omezeny na 1 mm až 50 mm . Jejich plochý profil umožňuje jejich montáž ve stísněných prostorách, kam by se standardní tělo válce jednoduše nevešlo. Mezi běžné případy použití patří lisování desek plošných spojů, vydávání štítků a mikropolohování v polovodičových zařízeních.

Řízené válce (dvoutyčové).

Vedené válce obsahují dvě paralelní pístnice spojené se společnou přední deskou. Tato konfigurace zabraňuje otáčení tyče a poskytuje vysokou odolnost proti momentovému zatížení (mimostředové síly). Vedené válce zvládnou boční zatížení 4 až 10krát větší než standardní válec s jednou tyčí se stejným vrtáním, což eliminuje potřebu samostatného externího lineárního vedení v mnoha aplikacích.

Válce posuvné jednotky

Válce kluzné jednotky integrují vedený vozík přímo na tělo válce. Vozík jezdí na lineárních ložiskách nebo recirkulačních kuličkových kolejnicích a poskytuje rovnou montážní plochu pro nástroje nebo přípravky pro upnutí obrobku. Tyto all-in-one jednotky výrazně zkracují dobu návrhu a montáže v zakázkových automatizačních projektech. Festo, SMC a Parker nabízejí modulární kluzné jednotky s vyměnitelnými délkami zdvihu a konfiguracemi ložisek.

Srovnání typů vzduchových válců na první pohled

Styly montáže válců a jejich vliv na výkon

Bez ohledu na typ válce má montážní konfigurace přímý vliv na výkon, životnost a řízení zátěže. Standardní válce ISO 15552 a NFPA T3.6.7 nabízejí vyměnitelná montážní rozhraní, což zjednodušuje výměny u různých výrobců.

• Držák na nohu (MS1/MS2): Montáž na pevnou základnu; ideální pro in-line push/pull s dobře vyrovnaným nákladem. Nesouosost přenáší ohybové napětí na tyč a těsnění.
• Montáž na přírubu (MF1/MF2): Přední nebo zadní příruba se přišroubuje přímo k desce stroje. Vynikající pro aplikace s pevným, in-line zatížením.
• Držák vidlice (MP1/MP3): Umožňuje válci otáčet se při pohybu nákladu v oblouku. Široce se používá v otvíračích dveří, spojovacích mechanismech a naklápěcích systémech. Pro plnou artikulaci by měla být na straně tyče použita vidlice na konci tyče (MP5).
• Uchycení čepu (MT1/MT4): Umožňuje tělu válce kývat v jedné rovině. Běžné v průmyslových lisech a manipulaci s materiálem, kde je vyžadován otočný pohyb.

Nesprávná montáž je jednou z nejčastějších příčin předčasného selhání těsnění a poškrábání tyče. Naznačují to studie předních výrobců pneumatických válců více než 30 % poruch válců v terénu jsou způsobeny nesouosostí a nesprávnou montáží spíše než vadami materiálu nebo výroby.

Klíčové specifikace, kterým je třeba porozumět při výběru vzduchových lahví

Výběr vzduchového válce jde nad rámec pouhého výběru typu. Aby bylo zajištěno spolehlivé fungování tlakové láhve po dobu její zamýšlené životnosti, musí být vyhodnoceno několik technických parametrů společně.

Průměr vrtání a výstupní síla

Výstupní síla je určena vzorcem F = P × A, kde P je napájecí tlak a A je efektivní plocha pístu. Při standardním napájecím tlaku 6 bar (87 psi) , válec s vrtáním 50 mm produkuje přibližně 1 178 N při prodlouženém zdvihu, zatímco válec s vrtáním 80 mm produkuje zhruba 3 016 N. Velikosti vrtání jsou standardizovány podle ISO 6432 a ISO 15552, aby se zjednodušily výpočty dimenzování a získávání zdrojů.

Délka zdvihu a riziko vybočení

U válců s dlouhým zdvihem pod tlakovým zatížením se může pístnice vyboulit (porucha sloupu), pokud je průměr tyče poddimenzovaný. Inženýři používají Eulerův sloupcový vzorec ke kontrole mezí vzpěru a většina výrobců poskytuje grafy zatížení a zdvihů, které automaticky zahrnují bezpečnostní faktor 3:1 až 5:1 . Pokud standardní průměr tyče nestačí, měly by být specifikovány možnosti nadměrné velikosti tyče nebo externí vodicí systémy.

Provozní teplota a materiál těsnění

Standardní NBR (nitrilová) těsnění pokrývají provozní teploty od -20 °C až 80 °C . Pro zvýšené teploty do 200°C se používají silikonové nebo PTFE těsnění. Pro prostředí s nízkou teplotou (až do -40 °C) jsou k dispozici speciální polyuretanové nebo nízkoteplotní nitrilové sloučeniny. Výběr materiálu těsnění je také ovlivněn kompatibilitou s médiem – například pokud je válec používán v prostředí zpracování potravin s pravidelným mytím žíravými čisticími prostředky, správnou specifikací jsou těsnění EPDM a tělesa z nerezové oceli.

Tlumení konce zdvihu

Při vysokých rychlostech cyklu píst, který dosáhne konce svého zdvihu bez tlumení, vytváří významný mechanický náraz, vytváří hluk a zrychluje opotřebení vnitřních součástí. Nastavitelné pneumatické tlumiče zachycují malý objem vzduchu na konci zdvihu a vytvářejí progresivní zpomalení. Správně nastavené polštáře mohou snížit nárazové síly 80 % až 95 % ve srovnání s neodpruženými válci běžícími při stejné rychlosti a zatížení.

Faktory údržby, které prodlužují životnost vzduchového válce

I ten nejkvalitnější pneumatický válec předčasně selže, pokud systém, ve kterém pracuje, není správně udržován. Nejdůležitější jsou následující faktory.

Kvalita vzduchu a filtrace

Vlhkost a kontaminace částicemi ve stlačeném vzduchu jsou hlavními příčinami vnitřní koroze a degradace těsnění. ISO 8573-1 Kvalita vzduchu třídy 3 (částice ≤ 5 µm, tlakový rosný bod ≤ 3 °C, koncentrace oleje ≤ 1 mg/m³) je obecně přijímána jako minimální standard pro pneumatické válce. Použití správné jednotky FRL (filtr-regulátor-lubrikátor) na každém okruhu prodlužuje životnost těsnění dvakrát až třikrát ve srovnání s nefiltrovanými, nemazanými systémy.

Mazací praktiky

Moderní pneumatické válce se často dodávají předmazané tukem s dlouhou životností a jsou určeny pro nemazané vzduchové systémy. Přidání mazání olejovou mlhou do takových válců může ve skutečnosti vypláchnout mazivo aplikované ve výrobě a zkrátit životnost. Vždy si u výrobce ověřte, zda je mazání vzduchovým potrubím doporučeno nebo kontraindikováno pro konkrétní model válce.

Stěrač tyče a vnější znečištění

V prašném nebo špinavém prostředí jsou nečistoty ulpívající na pístnici při každém zatahování vtahovány zpět do válce a působí jako abrazivo na těsnění pístnice. Těsnění stěračů tyče – nazývané také stírací kroužky – jsou standardním prvkem většiny průmyslových válců, ale měla by být kontrolována a vyměňována v rámci plánu preventivní údržby, obvykle každý 6 až 12 měsíců v prostředí s vysokou kontaminací.

Jak vybrat správný typ pneumatického válce

Zúžení správného typu válce pro danou aplikaci zahrnuje práci prostřednictvím přímočarého rozhodovacího procesu založeného na funkčních požadavcích.

1. Definujte typ pohybu: Je požadovaný pohyb lineární, úhlový nebo rotační? Lineární pohyb ukazuje na standardní, bezpístnicové, kompaktní nebo vedené válce. Úhlový pohyb směřuje k rotačním pohonům.
2. Určete požadavky na sílu: Vypočítejte zatížení včetně tření, setrvačnosti a všech složek vertikální gravitace. Přidejte bezpečnostní faktor alespoň 1,5× a vyberte průměr díry z tabulek sil výrobce.
3. Stanovte zdvih: Pokud je zdvih krátký a prostor málo, je vhodný kompaktní válec. Pokud je zdvih dlouhý, ale instalační délka je omezená, je třeba zvážit bezpístnicový nebo teleskopický válec.
4. Vyhodnoťte podmínky prostředí: Extrémní teploty, vystavení chemikáliím, požadavky na mytí a úrovně prachu – to vše ovlivňuje materiál těla, výběr těsnění a specifikace povrchové úpravy.
5. Zkontrolujte rychlost cyklu a pracovní cyklus: Vysokorychlostní aplikace s vysokým cyklem vyžadují správné odpružení, adekvátní velikost portů a potenciálně tepelně odolné těsnicí směsi, aby zvládly teplo generované opakovaným stlačováním.
6. Vyhodnoťte požadavky na boční zatížení a momentové zatížení: Pokud bude válec vystaven mimoosým silám, je nezbytný vedený válec nebo externí lineární vedení, aby se zabránilo předčasnému opotřebení těsnění pístnice a pouzdra.

Dodržováním tohoto strukturovaného přístupu může většina inženýrů s jistotou určit správný typ a velikost pneumatického válce na první pokus, čímž se vyhne nákladným přestavbám a výměnným cyklům později v projektu.
