Jednočinný vs. Dvojčinný válec: Klíčové rozdíly

Jednočinný vs dvojčinný válec: Krátká odpověď

Pokud potřebujete rychlý verdikt: dvoučinný válec vám poskytuje poháněný pohyb v obou směrech, zatímco jednočinný válec používá stlačený vzduch pouze pro jeden zdvih a při návratu spoléhá na pružinu nebo gravitaci. Tento jediný rozdíl utváří každý aspekt toho, jak vybíráte, instalujete a udržujete vzduchový válec ve skutečném pneumatickém systému.

Pro aplikace, kde záleží na přesném ovládání, vyšším výstupním výkonu v obou směrech a konzistentní rychlosti při vysouvání i zatahování – jako jsou upínací přípravky, lisovací nástroje a lineární přenosové systémy – je dvojčinný vzduchový válec téměř vždy správnou volbou. Pro jednodušší práce, jako je upínání s vratnou pružinou, ovládání ventilu nebo jakýkoli jiný úkol, kde stačí jeden poháněný zdvih, jednočinný válec významně snižuje náklady, složitost a spotřebu vzduchu.

Níže uvedené části rozebírají, jak jednotlivé typy fungují na mechanické úrovni, kde se v praxi objevují skutečné výkonnostní rozdíly a jak provést správný výběr pro váš konkrétní systém.

Jak jednočinný Vzduchový válec funguje

Jednočinný válec má jeden tlakový port. Když stlačený vzduch vstoupí, tlačí píst v jednom směru - obvykle při vysunutí. Zpětný zdvih je poháněn stlačenou vinutou pružinou umístěnou uvnitř těla válce nebo v některých konfiguracích vlastní hmotností nákladu.

Pružina je z výroby předepnuta na určitou hodnotu síly. Standardní jednočinné válce využívají síly pružiny v rozsahu zhruba od 8 N až 60 N v závislosti na velikosti otvoru a délce zdvihu. Tato síla pružiny působí proti tlaku vzduchu během zdvihu, což znamená, že efektivní výstupní síla na konci tyče je nižší, než by vytvořil samotný tlak vzduchu.

Pro jednočinný válec s průměrem vrtání 50 mm pracující při 6 barech (87 psi) je teoretická síla přibližně 1 178 N. Po odečtení typické síly pružiny 25 N a započtení tření těsnění (obvykle 5–10 % teoretické síly) klesne skutečná síla tyče dostupná pro práci na přibližně 1 030–1 050 N . Tato srážka je významnější u menších velikostí vrtání, kde síla pružiny představuje větší procento celkové dostupné síly.

Klíčové vnitřní komponenty

• Jediný vzduchový port (obvykle na konci uzávěru pro tlakové válce)
• Vratná pružina usazená mezi čelem pístu a čepičkou pístnice
• Odvzdušňovací otvor nebo větrací otvor na straně pružiny, aby se zabránilo nárůstu tlaku
• Jedno pístové těsnění (jedno dynamické místo těsnění)
• Těsnění pístnice na hlavě válců

Odvzdušňovací port je během instalace často přehlížen, ale je kritický. Pokud dojde k jeho zablokování nečistotami nebo k náhodnému ucpání, vzduch zachycený na straně pružiny vytváří zpětný tlak, který snižuje vytahovací sílu a nepředvídatelně zpomaluje rychlost zdvihu.

Jak funguje dvojčinný vzduchový válec

Dvojčinný válec má dva vzduchové otvory – jeden na konci víka a jeden na konci tyče. Pro prodloužení tyče vstupuje stlačený vzduch do portu na konci čepičky, zatímco port na konci tyče vyfukuje. Chcete-li se zasunout, přívod se přepne: vzduch vstupuje do konce tyče, zatímco konec uzávěru vyfukuje. Toto přepínání řídí směrový regulační ventil (typicky 5/2 nebo 4/2 elektromagnetický ventil).

Protože neexistuje žádná síla pohlcující vratnou pružinu, plná pneumatická síla je k dispozici v obou směrech . Je zde však důležitá asymetrie, kterou je třeba pochopit: oblast vrtání na konci pístnice je menší než oblast vrtání na konci víka, protože jí prochází pístnice. To znamená, že zatahovací síla je vždy o něco nižší než vytahovací síla při stejném napájecím tlaku.

Pro dvoučinný válec s vrtáním 63 mm, průměr tyče 20 mm, pracující při 6 barech:

• Síla vytažení (konec čepice): π/4 × 63² × 6 = přibližně 1 871 N
• Zatahovací síla (konec tyče): π/4 × (63² – 20²) × 6 = přibližně 1 682 N

Tento zhruba 10–12% rozdíl v síle mezi vysouváním a zatahováním je konzistentní napříč velikostí vrtání a je standardním faktorem při výpočtech velikosti dvojčinného válce. Pokud váš zatahovací zdvih nese smysluplnou zátěž, musíte velikost válce vycházet ze zatahovací síly, nikoli vytahovací síly.

Klíčové vnitřní komponenty

• Dva vzduchové porty (uzávěr a konec tyče)
• Těsnění pístu s dvojitým břitem nebo ve tvaru U na obou stranách pístu
• Těsnění pístnice a stěrač na hlavě válců
• Žádná pružina – pro zdvih je k dispozici plná délka vnitřního otvoru
• Volitelné vnitřní polštáře v obou koncových polohách

Side-by-side srovnání: Jednočinný vs. Dvojčinný válec

Force Output: Tam, kde se čísla skutečně rozcházejí

Výpočet síly je místo, kde inženýři nejčastěji dělají nákladné chyby při porovnávání těchto dvou typů válců. Vzorce vypadají na povrchu podobně, ale odečítání pružiny v jednočinném válci zavádí proměnnou, která se mění s polohou zdvihu.

Síla vinuté pružiny se řídí Hookovým zákonem: síla se zvyšuje lineárně, jak se stlačuje. To znamená efektivní výstupní síla jednočinného válce se mění v průběhu zdvihu . Na začátku vysouvání je pružina blízko své volné délce a klade minimální odpor. Při plném vysunutí se plně stlačil a vyvíjí maximální odpor – odečte největší sílu z výstupu přesně v okamžiku, kdy se tyč setká s obrobkem.

Uvažujme jednočinný válec s vrtáním 40 mm se zdvihem 100 mm při vstupním tlaku 5 barů:

• Teoretická pneumatická síla: ~628 N
• Síla pružiny na začátku vysouvání: ~10 N (téměř volná délka)
• Síla pružiny při plném vytažení: ~35 N (plně stlačeno)
• Rozsah efektivní síly: přibližně 580–615 N přes mrtvici

Pro dvojčinný válec se stejným vrtáním 40 mm při 5 barech je tažná síla konzistentních ~628 N po celou dobu zdvihu (minus tření těsnění, které je zhruba konstantní). Na této konzistenci nesmírně záleží v aplikacích, jako je lisování, tvarování nebo upínání, kde je síla na konci zdvihu kritickým konstrukčním parametrem.

Zpětný zdvih jednočinného válce je plně řízen pružinou. Pružina navržená pro návrat pístu proti tření těsnění plus mírné zatížení může způsobit 15–50 N čisté síly v závislosti na velikosti válce. Porovnejte to s vratnou silou dvoučinného válce několik stovek newtonů a je jasné, proč jsou jednočinné válce nevhodné pro aplikace, kde zatahování musí překonávat značný odpor nebo rychle přesunout náklad.

Rozdíly v řízení rychlosti mezi těmito dvěma typy

Regulace rychlosti se v pneumatických systémech dosahuje omezením proudění odpadního vzduchu z válce pomocí regulačních ventilů průtoku (konfigurace s dávkovačem) nebo omezením průtoku přiváděného vzduchu (konfigurace s dávkovačem). Obecně je preferována regulace odměřování protože poskytuje stabilnější regulaci rychlosti nezávislou na zatížení.

U dvoučinného vzduchového válce nainstalujete regulační ventily na oba porty. To vám dává nezávislé nastavení rychlosti pro vysouvání a zasouvání – můžete spustit vysouvání rychlostí 200 mm/s a zatahování rychlostí 500 mm/s, s jednoduchým nastavením ventilu. Toto nezávislé řízení je cenné v automatizaci s vysokými cykly, kde je důležitá optimalizace doby cyklu.

U jednočinného válce můžete dávkovat vzduch dovnitř a ven na tlakové straně, abyste řídili rychlost vysouvání. Nicméně, rychlost návratu je fixována silou pružiny a zatížením . Pokud je pružina tuhá a zatížení je malé, píst rychle zaskočí a vytvoří rázové zatížení na koncovém uzávěru. Pokud je pružina měkká a zátěž je velká, návrat může být příliš pomalý nebo neúplný. Nemůžete jednoduše otočit ventilem, abyste zpomalili návrat válce s vratnou pružinou – to vyžaduje výměnu samotné pružiny nebo přidání vyhrazeného polštáře.

V praxi se tak jednočinné válce špatně hodí pro aplikace s proměnlivým zatížením při zpětném zdvihu nebo tam, kde je třeba vyladit rychlost zpětného chodu tak, aby odpovídala procesu. Balicí linky, robotické nástroje na konci ramene a přenášecí dopravníky obvykle vyžadují, aby obě rychlosti zdvihu byly nezávisle nastaveny – a to posouvá většinu těchto aplikací pevně do dvojčinné oblasti.

Spotřeba vzduchu: Porovnání nákladů na stlačený vzduch

Stlačený vzduch je jednou z nejdražších utilit ve výrobním závodě. Odhadují to studie organizací, jako je Ministerstvo energetiky USA systémy stlačeného vzduchu představují 20–30 % průmyslové spotřeby elektřiny a pneumatické pohony jsou primárními spotřebiči v těchto systémech. Pochopení rozdílu ve spotřebě vzduchu mezi jednočinnými a dvojčinnými válci proto není akademické cvičení – má přímý dopad na provozní náklady.

Jednočinný válec spotřebovává stlačený vzduch pouze při zdvihu. Zpětný zdvih je poháněn pružinou a vzduch ze strany elektrického zdvihu se jednoduše vypustí do atmosféry. Pro jeden úplný cyklus se spotřebovaný objem vzduchu rovná ploše vrtání vynásobené délkou zdvihu, upravenou pro kompresní poměr při napájecím tlaku.

Dvojčinný válec spotřebovává vzduch na oba zdvihy. Protože je však oblast vrtání na konci tyče menší než na konci víka, je objem spotřebovaný při zatahovacím zdvihu o něco menší než při vysouvacím zdvihu. Celková spotřeba vzduchu na cyklus je zhruba 1,7 až 1,9 krát vzduch spotřebovaný ekvivalentním jednočinným válcem v závislosti na průměru tyče.

Pro konkrétní příklad: dvoučinný válec s vrtáním 50 mm a zdvihem 100 mm, který pracuje při 6 barech a cykluje 60krát za minutu, spotřebuje přibližně:

• Konec uzávěru na zdvih: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 litru (volný vzduch) na zdvih
• Koncovka tyče na zdvih (za předpokladu tyče 20 mm): přibližně 1,09 litru na zdvih
• Celkem za minutu při 60 cyklech: ~146 litrů/min volného vzduchu

Ekvivalentní jednočinný válec by spotřeboval přibližně 82 litrů/min. U stroje s 20 takovými válci běžícími na dvě směny se roční rozdíl v nákladech na elektřinu stává měřitelným. Když nasazujete velký počet válců nebo když válce pracují s dlouhými zdvihy nebo vysokou rychlostí cyklů, rozdíl ve spotřebě vzduchu významně ovlivňuje provozní ekonomiku – i když je jinak dvojčinný válec technicky lepší.

Omezení délky zdvihu: Proč jednočinné válce dobíhat brzy

Vnitřní vratná pružina v jednočinném válci fyzicky omezuje délku zdvihu. S rostoucí délkou zdvihu potřebujete delší pružinu, což vyžaduje delší tělo válce – a delší pružiny se hůře udržují stabilní a správně vedené uvnitř vývrtu. Také prodlužují celkovou délku válce i v zatažené poloze.

Většina výrobců nabízí jednočinné válce s maximálním zdvihem 25 mm až 200 mm. Několik speciálních provedení dosahuje 300 mm. Kromě toho se pružina stává nepraktickou. Pokud vaše aplikace vyžaduje zdvih 400 mm, 600 mm nebo 1 000 mm, je dvojčinný válec jedinou schůdnou možností v sortimentu standardních vzduchových válců.

Toto omezení také působí na sílu: se zvyšujícím se zdvihem roste i komprese pružiny při plném vytažení, což znamená, že je spotřebováno více síly na překonání pružiny na konci zdvihu. U zdvihů delších než asi 100–150 mm v jednočinném provedení začíná odečítání síly pružiny představovat významné procento celkové dostupné pneumatické síly, zejména u malých rozměrů vrtání.

Chování bezpečné při selhání: kritické bezpečnostní hledisko

Jedním z prakticky nejdůležitějších rozdílů mezi těmito dvěma typy válců je to, co se stane, když dojde ke ztrátě dodávky vzduchu – ať už z důvodu poruchy kompresoru, nouzového zastavení nebo prasknutí potrubí.

Jednočinný válec s vratnou pružinou se při poklesu tlaku automaticky vrátí do své polohy na straně pružiny. Pokud je válec nakonfigurován tak, aby upnul obrobek při pracovním zdvihu (prodloužení), ztráta vzduchu způsobí jeho uvolnění. Pokud je konfigurován s prodloužením pružiny (které některé konstrukce nabízejí pro bezpečnostní upnutí), ztráta vzduchu způsobí jeho sevření. Toto deterministické chování je záměrně navrženo pro bezpečnostní aplikace.

Ochrana stroje, mechanismy pro uvolnění brzd a nouzové zastavení často používají jednočinné válce právě proto, že jejich bezpečné chování je předvídatelné a zaručené pružinou, nikoli elektrickým signálem nebo polohou ventilu.

Naproti tomu dvojčinný válec si při ztrátě vzduchu drží svou poslední polohu – pokud je směrový ventil typu se západkou nebo pružinou, který blokuje oba porty. To je někdy žádoucí (nechcete, aby zatížená osa spadla), ale může to být také nebezpečné, pokud byl válec uprostřed upínací nebo lisovací operace, když selhal vzduch.

Bezpečnostní normy včetně ISO 13849 a IEC 62061 vyžadují, aby konstruktéři strojů analyzovali a dokumentovali chování všech akčních členů při poruchových stavech. Volba mezi jednočinným a dvojčinným válcem je pro tuto analýzu přímo relevantní a bezpečnostní charakteristika jednočinného typu mu často přináší místo v okruzích s hodnocením bezpečnosti, i když by jinak mohl být pro větší ovladatelnost použit dvoučinný válec.

Typické oblasti použití pro každý typ válce

Kde Jednočinné válce Excel

• Pneumatické pohony ventilů: Čtvrtotáčkové kulové ventily a šoupátka často používají jednočinné válce s vratnou pružinou, takže ventil při poklesu tlaku vzduchu selže do známé bezpečné polohy (otevřeno nebo zavřeno).
• Upínací přípravky s krátkými zdvihy: Uchycení obrobků pro obrábění, kde je obráběcí síla vždy v jednom směru a upínač stačí uvolnit (zatáhnout) při nízkém zatížení.
• Ovládání dveří a poklopů: Kde návrat pružiny zajišťuje uzavření při výpadku proudu.
• Třídicí a přesměrovací brány: Jednoduché výklopné brány na dopravnících, kde jeden směr je vždy výchozí a druhý je poháněný pohon.
• Sepnutí spojky a brzdy: Pružinové brzdy pro nouzové zastavení – brzda se aktivuje při ztrátě vzduchu.

Kde jsou vyžadovány dvojčinné válce

• Automatizace výběru a umístění: Vysouvání i zasouvání musí být poháněno, musí mít řízenou rychlost a musí být schopné zvládnout různé hmotnosti dílů.
• Lisovací a tvarovací operace: Vysoká síla v obou směrech; návrat musí překonat odpor zpětného odpružení obrobku nebo odpor vyhazovače.
• Lineární převod s dlouhým zdvihem: Jakýkoli zdvih nad 200 mm vyžaduje dvojčinný vzduchový válec.

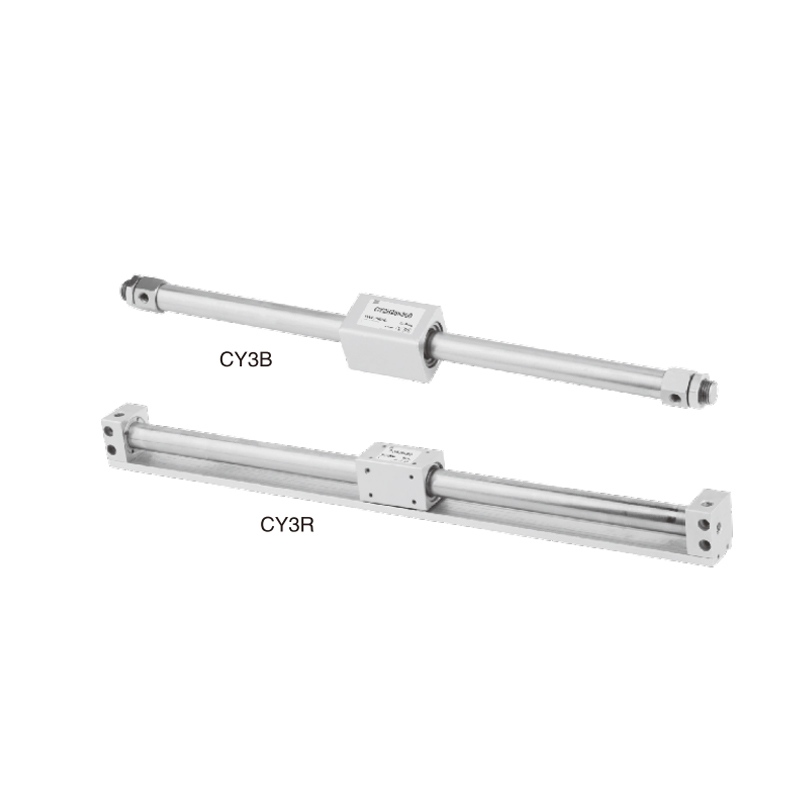

• Aplikace bezpístnicových válců: Bezpístnicové pneumatické válce jsou ze své podstaty dvojčinné a používají se pro horizontální přenos s dlouhou dráhou, kde by běžný pístový válec byl neprakticky dlouhý.
• Naklápěcí a otočné stoly: Jak sklápění, tak vracení stolu vyžadují silnou, ovladatelnou sílu.
• Vysokocyklové aplikace nad 60 cyklů/min: Tam, kde musí být rychlost zatahování přesně vyladěna, aby byla zachována doba cyklu bez rázového zatížení.

Požadavky na regulační ventil: 3/2 vs. 5/2

Rozdíl ve vzduchových kanálech mezi jednočinnými a dvojčinnými válci přímo určuje požadovaný regulační ventil, což ovlivňuje kabeláž, konstrukci potrubí a cenu.

A 3/2 ventil (3 porty, 2 pozice) je dostačující pro jednočinný válec. V jedné poloze připojuje napájení k portu válce. V druhé poloze spojuje port válce s výfukem. O zbytek se postará pružina. 3/2 ventil je fyzicky menší a obvykle o 20–40 % levnější než 5/2 ventil. Vyžaduje také jednodušší blok rozdělovače, když je mnoho ventilů spojeno dohromady.

A 5/2 ventil (5 portů, 2 pozice) je standardem pro dvoučinný válec. V jedné poloze jde zásoba na konec uzávěru a konec tyče se vypouští. V druhé poloze jde přívod na konec tyče a konec uzávěru se vypouští. Dva výfukové otvory jsou obvykle tam, kde jsou instalovány regulační ventily pro regulaci rychlosti.

V systémech s mnoha osami – například montážní stroj s 20 stanicemi – může být kumulativní rozdíl v nákladech mezi 20 3/2 ventily a 20 5/2 ventily významný. U menších válců v jednoduchých aplikacích tento cenový rozdíl často ospravedlňuje specifikaci jednočinného válce, i když dvoučinný válec může nabídnout nepatrně lepší výkon.

Všimněte si také toho 5/2 ventily jsou k dispozici s vratnou pružinou, aretací (pamětí) nebo ovládáním pomocí dvou elektromagnetů , každý nabízí jiné chování při selhání. Volba typu ventilu spolupracuje s typem tlakové láhve, aby se určilo bezpečnostní chování na úrovni systému – něco, co musí být analyzováno ve fázi návrhu, nikoli dodatečně montováno později.

Rozdíly v údržbě v praxi

Z hlediska počtu těsnění má jednočinný válec méně dynamických těsnicích ploch než dvoučinný válec. Méně těsnění obecně znamená méně únikových cest a mírně nižší frekvenci výměny těsnění. Pružina v jednočinném válci je však přídavnou složkou opotřebení, která u dvojčinného provedení neexistuje.

Pružiny v pneumatických válcích jsou dimenzovány na miliony cyklů, ale způsobují únavu. Pružina, která ztratila napětí, způsobí, že se válec vrátí pomalu, neúplně nebo vůbec. Ve stroji, který běží 24 hodin denně při 60 cyklech za minutu, se válec dokončuje 86 milionů cyklů ročně . Únava pružiny při této rychlosti cyklu je skutečným hlediskem údržby, zejména u válců s kratšími zdvihy, kde stlačení pružiny na cyklus představuje větší část celkového zdvihu pružiny.

U dvojčinných válců je hlavním problémem údržby opotřebení těsnění. Moderní těsnění pístu na bázi polyuretanu a PTFE obvykle vydrží 50 až 100 milionů cyklů za normálních provozních podmínek čistým, mazaným nebo bezolejovým suchým vzduchem. Znečištěný přívod vzduchu je nejčastější příčinou předčasného selhání těsnění u obou typů válců.

Zvláštní zmínku si zaslouží odvzdušňovací otvor na jednočinném válci: měl by být pravidelně kontrolován a čištěn v rámci preventivní údržby. Ucpaný odvzdušňovač snižuje výkon natolik postupně, že si toho nemusíme všimnout, dokud se válec nezačne chovat špatně, takže plánovaná kontrola je důležitější než reaktivní oprava.

Výběr správné velikosti otvoru pro oba typy

Správné dimenzování vrtání je nejzákladnějším krokem při specifikaci jakéhokoli vzduchového válce. Poddimenzování otvoru vytváří nedostatečnou sílu; nadměrné dimenzování plýtvá vzduchem a penězi. Proces se pro každý typ válce mírně liší.

Pro jednočinné válce

1. Určete požadovanou sílu na konci zdvihu (kde je stlačení pružiny maximální).
2. K požadované výstupní síle přidejte maximální sílu pružiny pro zvolený zdvih.
3. Přidejte tření těsnění (obvykle 10 % teoretické síly jako bezpečnostní rezerva).
4. Vypočítejte potřebnou plochu vrtání: Plocha = celková síla ÷ přívodní tlak.
5. Vyberte další standardní velikost otvoru z vypočítané oblasti.
6. Ověřte, zda je síla pružiny dostatečná k navrácení pístu proti zatížení při zpětném zdvihu.

Pro dvojčinné válce

1. Určete požadovanou sílu pro vysouvací a zatahovací zdvih samostatně.
2. Vypočítejte vrtání potřebné pro každý zdvih při dostupném napájecím tlaku, přičemž při výpočtu zatažení zohledněte zmenšení plochy konce tyče.
3. Přidejte bezpečnostní faktor 1,25–1,5× pro zohlednění tření, nesouososti a kolísání tlaku.
4. Vyberte vrtání, které splňuje oba požadavky na zdvih – obvykle větší ze dvou vypočtených hodnot.
5. Zkontrolujte průměr tyče podle mezí vzpěru, pokud je tyč v tlaku a je dlouhá vzhledem ke svému průměru.

Standardní velikosti vrtání pro oba typy válců se řídí konvencemi ISO 15552: Nejběžnější jsou 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 a 200 mm. Specifikace standardní velikosti otvoru zajišťuje zaměnitelnost mezi výrobci a zjednodušuje správu náhradních dílů.

Rozsahy provozních tlaků a jejich vliv na výběr

Jednočinné i dvoučinné vzduchové válce jsou dimenzovány na typické provozní tlaky 1 až 10 bar (14,5 až 145 psi) , přičemž nejběžnější průmyslový napájecí tlak je 6 bar (87 psi). Provoz při nižších tlacích však ovlivňuje každý typ jinak.

U jednočinných válců je nutný minimální provozní tlak k překonání předpětí pružiny plus tření těsnění. Pokud napájecí tlak klesne na řekněme 3 bary v systému dimenzovaném na 6 barů, efektivní výstupní síla klesne zhruba o 50 %. Síla pružiny však zůstává nezměněna – to znamená, že snížení síly jednočinného válce je neúměrné ve srovnání s dvojčinným typem při stejném sníženém tlaku.

Jednočinné válce mohou mít navíc minimální provozní tlak stanovený výrobcem, pod kterým se válec plně nevysune proti pružině. Tato prahová hodnota je obvykle uvedena v technickém listu produktu a měla by být porovnána s minimálním garantovaným napájecím tlakem ve vašem systému – nikoli s nominálním napájecím tlakem.

Dvojčinné válce jsou v tomto ohledu méně citlivé na kolísání tlaku, protože ani jeden zdvih nemá pevný mechanický odpor k překonání tření. Při nižších tlacích se výstupní síla úměrně snižuje na oba zdvihy a systém stále funguje – jen s menší dostupnou silou.

Varianty dvojčinného válce, které stojí za to vědět

V rámci dvoučinné kategorie řeší několik specializovaných návrhů specifické požadavky na aplikace:

• Dvoučinný dvoučinný válec: Pístnice vyčnívá z obou konců válce. Obě strany mají stejnou plochu vrtání, takže vytahovací a zatahovací síly jsou stejné. Používá se, když je kritický výstup symetrické síly nebo když je zapotřebí průchozí tyč pro mechanické spojení nebo referenční měření na obou stranách.
• Tandemový válec: Dva dvojčinné válce namontované v sérii na stejné pístnici. Dva písty působí současně a zhruba zdvojnásobují dostupnou sílu z daného průměru vrtání. Používá se, když je vrtaný prostor omezený, ale je potřeba velká síla.
• Bezpístnicový dvoučinný válec: Zátěž se připojuje externě k pístu prostřednictvím štěrbiny nebo magnetické spojky ve stěně válce. Umožňuje velmi dlouhé zdvihy v kompaktním balení. K dispozici ve zdvihu do 6 000 mm nebo více.
• Řízený dvojčinný válec: Integruje lineární vedení přímo s tělem válce pro eliminaci točivého momentu a bočních sil působících na tyč. Rozhodující pro aplikace, kde je vyžadován přesný lineární pohyb a úhlová přesnost bez externích vedení.

Shrnutí: Výběr mezi jednočinným a dvojčinným

Rozhodnutí je jednoduché, jakmile zmapujete požadavky své aplikace na klíčové rozdíly. Použijte následující rámec:

• Vyberte si jeden herecký výkon když: aplikace potřebuje bezpečný návrat do výchozí polohy; zdvih je krátký (pod 150–200 mm); požadovaná vratná síla je minimální; spotřeba vzduchu musí být minimalizována; preferuje se jednodušší ventilový obvod; a úspory nákladů na ventily a potrubí jsou smysluplné v měřítku.
• Zvolte dvojí působení když: oba údery musí dodat smysluplnou sílu; délka zdvihu přesahuje 200 mm; je vyžadována nezávislá regulace otáček obou zdvihů; rychlost cyklu je vysoká a rychlost návratu musí být vyladěna; zatížení zpětného zdvihu je proměnlivé nebo významné; nebo je aplikace lisovací, přenosový nebo nakládací mechanismus.

V naprosté většině aplikací průmyslové automatizace, dvoučinný vzduchový válec je výchozím tahounem — flexibilní, výkonné a plně ovladatelné. Jednočinný válec si vydobyl své místo v jednodušších, z hlediska bezpečnosti kritických nebo cenově citlivých konstrukcí, kde je jeho přirozené chování při vracení pružiny spíše funkcí než omezením. Pochopení obou typů na této úrovni podrobností vám umožní provést tento výběr záměrně na základě technických požadavků, nikoli konvencí.
