Typ s kluzným ložiskem bez pístnice řady MY1M Dodavatelé

Domů / Produkty / Vzduchový válec / Bezpístnicový válec / Typ s kluzným ložiskem bez pístnice řady MY1M

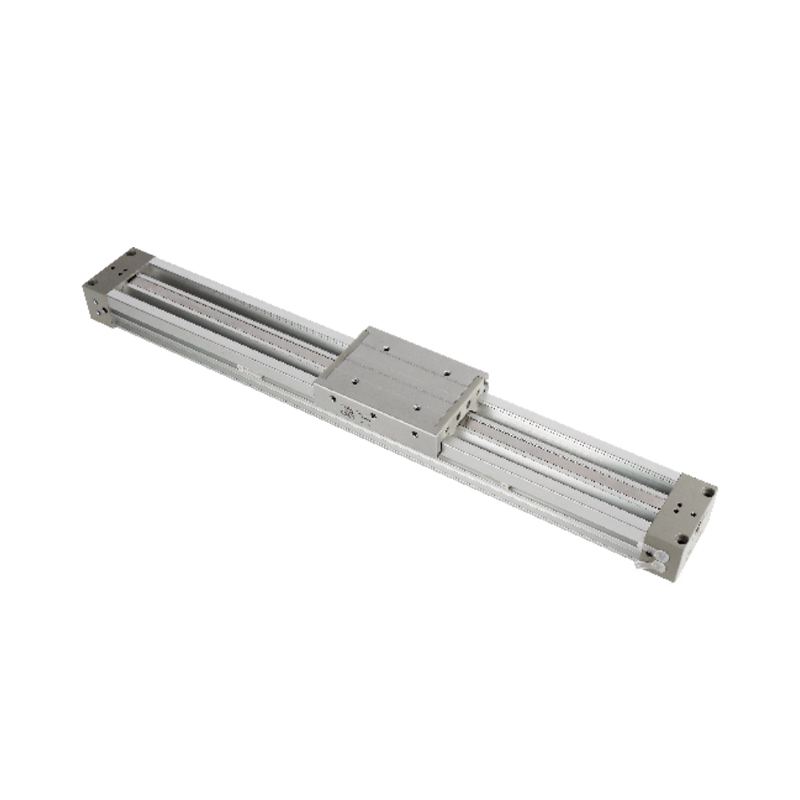

Typ s kluzným ložiskem bez pístnice řady MY1M
  • Typ s kluzným ložiskem bez pístnice řady MY1M
Bezpístnicový válec

Typ s kluzným ložiskem bez pístnice řady MY1M

Typ s vodicím vedením s mechanicky spojeným bezpístnicovým válcem řady MY1M využívá integrovanou strukturu mechanicky spojeného válce bez pístnice a vodicí kolejnice kluzného ložiska, což zjednodušuje mechanickou konfiguraci systému lineárního pohybu přímou integrací dráhy přenosu zatížení a vodícího mechanismu. Jeho kompaktní design je zvláště vhodný pro jednoduché scénáře lineárního pohonu, kde je třeba obrobky namontovat přímo na pohyb, a má také konstrukční přizpůsobivost, aby se vyrovnala s širokou škálou manipulačních úkolů.

Přehled základních funkcí
■ Konstrukce integrované vodicí lišty
Tělo válce a vodicí kolejnice kluzného ložiska tvoří fyzickou fúzní jednotku, která eliminuje montážní spojení tradičního válce a nezávislé vodicí kolejnice. Tato strukturální fúze výrazně snižuje složitost systému a činí uspořádání zařízení kompaktnějším, zvláště vhodné pro automatizační jednotky s omezeným prostorem.

■ Vlastnosti vedení s nízkým třením
Vodicí kolejnice kluzného ložiska poskytuje stabilní lineární vedení s nízkým odporem, vyrovnává nosnost a hladký chod díky optimalizované konstrukci třecích párů. Tato forma vedení může účinně potlačit vibrační drift za normálních pracovních podmínek a zajistit geometrickou konzistenci trajektorie pohybu nákladu.

■ Možnost přímé montáže obrobku
Pohyblivý stůl je speciálně vyztužený, aby umožnil uživatelům přímo upevnit malé a středně velké obrobky nebo přípravky. To eliminuje přechodné součásti, jako jsou sekundární montážní desky, zkracuje řetěz přenosu síly a zlepšuje tuhost systému a rychlost odezvy polohování.

■ Velká adaptabilita zdvihu
Mechanicky spřažená převodovka prolamuje fyzikální omezení pístnice a má schopnost expandovat do delšího lineárního zdvihu při zachování velikosti těla válce. Konstrukční vlastnosti celorozsahové podpory vodicí kolejnice zajišťují stabilitu pohybu břemene ve větším rozsahu zdvihu.

■ Optimalizace scénáře
Díky vysoké tuhosti a přizpůsobivosti zatížení, které přináší integrovaná vodicí lišta, je vynikající při scénářích nepřetržité manipulace, jako je přesun materiálu a přesun součástí. Systém lze nakonfigurovat tak, aby fungoval horizontálně nebo vertikálně, aby vyhovoval potřebám přesunu materiálu mezi stanicemi a moduly.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Mechanický kloub bezpístnicový válec řady MY2H Typ lineárního vedení (1 osa)/typ lineárního vedení (2 osy)
DALŠÍ：Mechanicky spojený bezpístnicový válec řady MY1H (typ s lineárním vedením)
  • Specifikace
    Průměr válce (mm) 16 20 25 32 40 50 63
    Použitá kapalina vzduch
    Provozní režim Dvojčinné
    Rozsah provozního tlaku 0,2~0,8MPa 0,15~0,8MPa
    Tlaková zkouška tlak 1,2 MPa
    Teplota okolí a teplota kapaliny 5~60 ℃
    Ukládání do vyrovnávací paměti vzduch cushioning
    Mazání Žádný olej
    Tolerance délky zdvihu Pod 1000 1,8,1001~3000 2,8 Pod 2700 1,8, 2701-5000 2,8
    Průměr trubky Přední a boční otvory M5×0,8 1/8 14 3/8
    Spodní otevírání Ø4 Ø6 08 010

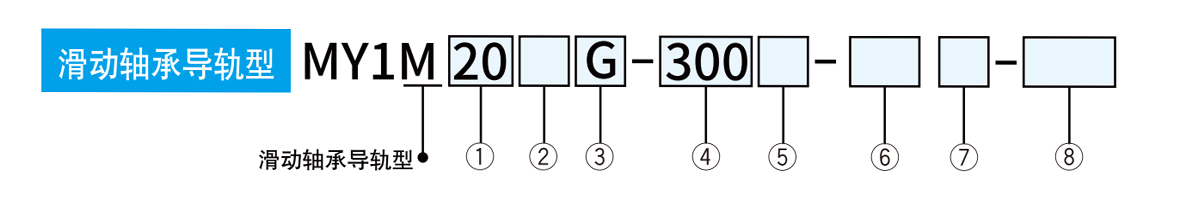

  • ① Průměr válce ② Typy průchozích závitů ③ Konfigurace potrubí ④ Zdvih válce (mm)
    16 16 mm Mark Typy Průměr válce Neoznačeno Standardní typ Průměr válce Standardní itinerář* Dlouhé cestování Maximální zdvih (mm)
    20 20 mm Neoznačeno M závit 016, 020 G Centralizovaný typ potrubí
    25 25 mm Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※ Lze vyrobit v krocích po 1 mm.     		Překročení standardního zdvihu
    Zdvih 2001 až 3000 mm (1 mm přírůstky)     		3000
    32 32 mm TN NPT
    40 40 mm
    50 50 mm TF G 20, 25, 32
    40, 50, 63     		Překročení standardního zdvihu
    Zdvih 2001 až 5000 mm (1 mm přírůstky)     		5000
    63 63 mm Příklad konfigurace
    *Dlouhé zdvihy lze také nakonfigurovat stejným způsobem jako standardní zdvihy. MY1M20-3000L-M9BW
    *Upozorňujeme však, že kapacita vzduchového tlumení je snížena pro zdvihy 49 mm nebo méně a nelze nainstalovat více magnetických spínačů.

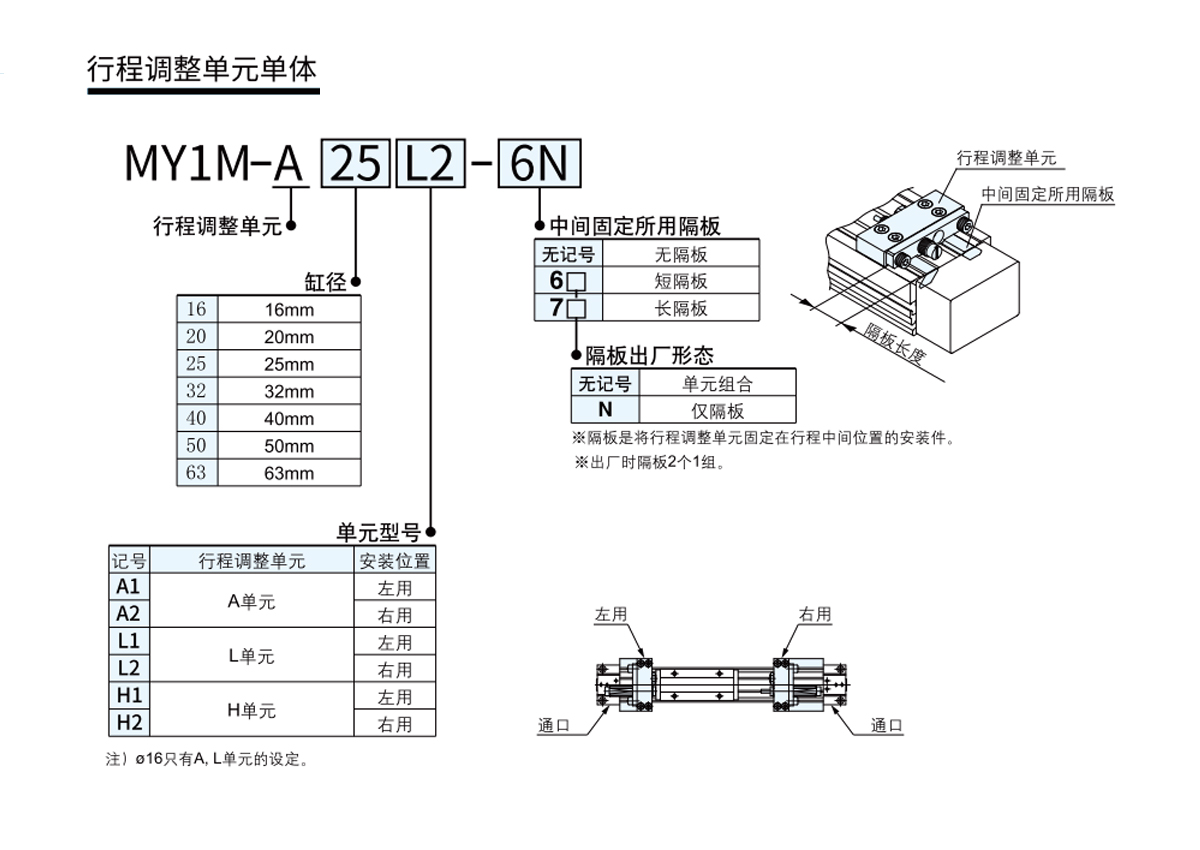

    ⑤ Symbol jednotky pro nastavení pojezdu ⑥Model s magnetickým spínačem ⑦ Počet magnetických spínačů ⑧Zakázkové produkty se společnými specifikacemi
    Neoznačeno Nemagnetický spínač (vestavěný magnetický kroužek) Neoznačeno 2 Indikátor Specifikace, obsah
    S 1 -XB10 Střední zdvih (použito speciální tělo válce)
    Pro různé magnetické spínače jsou vhodné různé průměry válců.
    Před výběrem potvrďte z níže uvedené tabulky.     		-XB11 Typ s dlouhým zdvihem

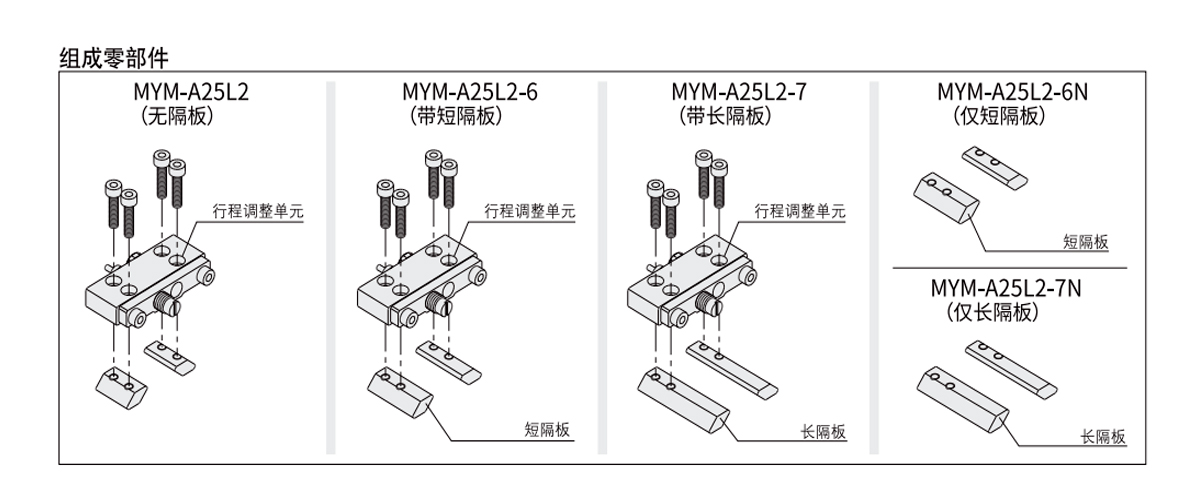

    n n -XB20 Seřizovací jednotka pojezdu se seřizovacím šroubem
    -XB22 Vybaveno měkkými hydraulickými tlumiči RJ

    Rozsah úprav itineráře
    Průměr válce 16 20 25 32 40 50 63
    Symbol jednotky A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Žádný oddíl 0~-5,6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    S krátkou přepážkou -5,6~-11,2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    S dlouhou přepážkou -11,2~-16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

    Délka přepážky
    Průměr válce 16 20 25 32 40 50 63
    Krátký oddíl 5.6 6 11.5 12 16 20 25
    Dlouhý oddíl 11.2 12 23 24 32 40 50

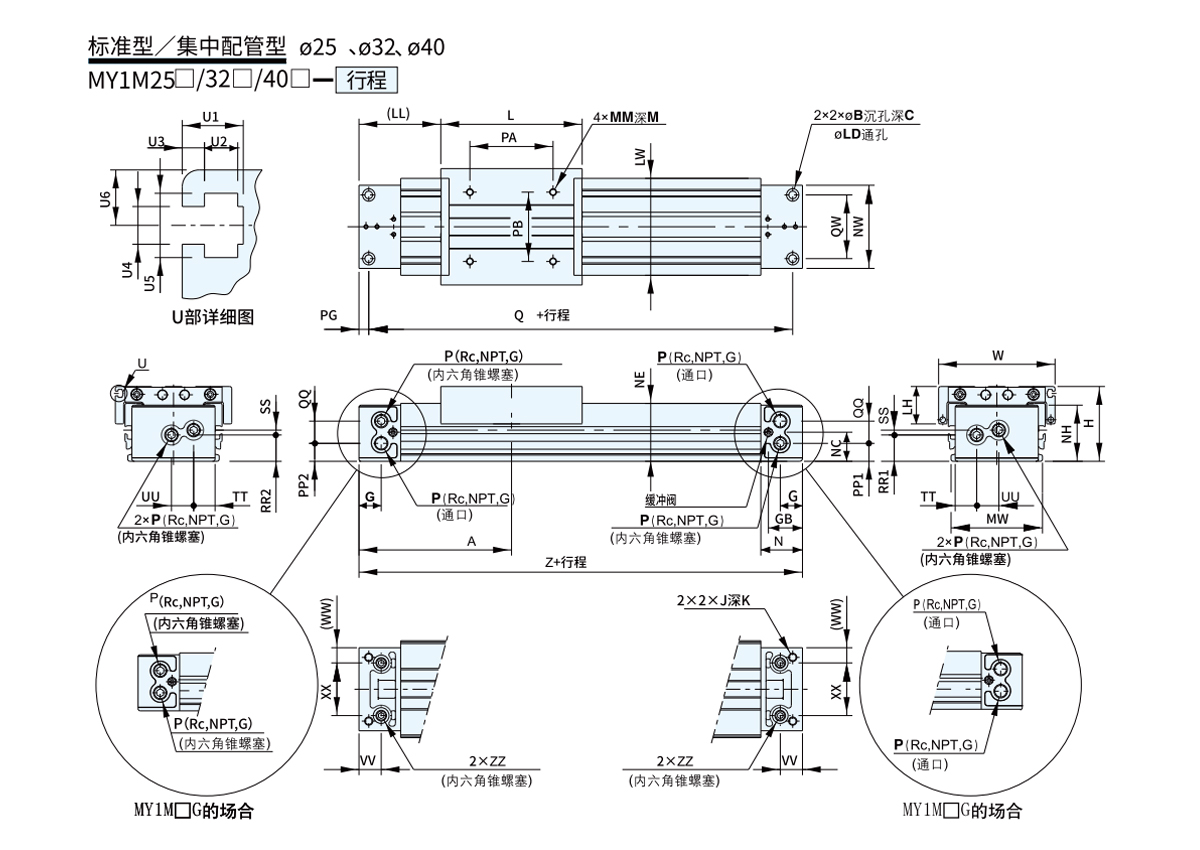

  • Model A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH SZ P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8 × 1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Model PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

    Detailní výkres dílu ve tvaru U Tabulka velikostí       *P je otvor pro přívod vzduchu do válce
    Model U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    Model WX Y d D R Použitelný O-kroužek
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

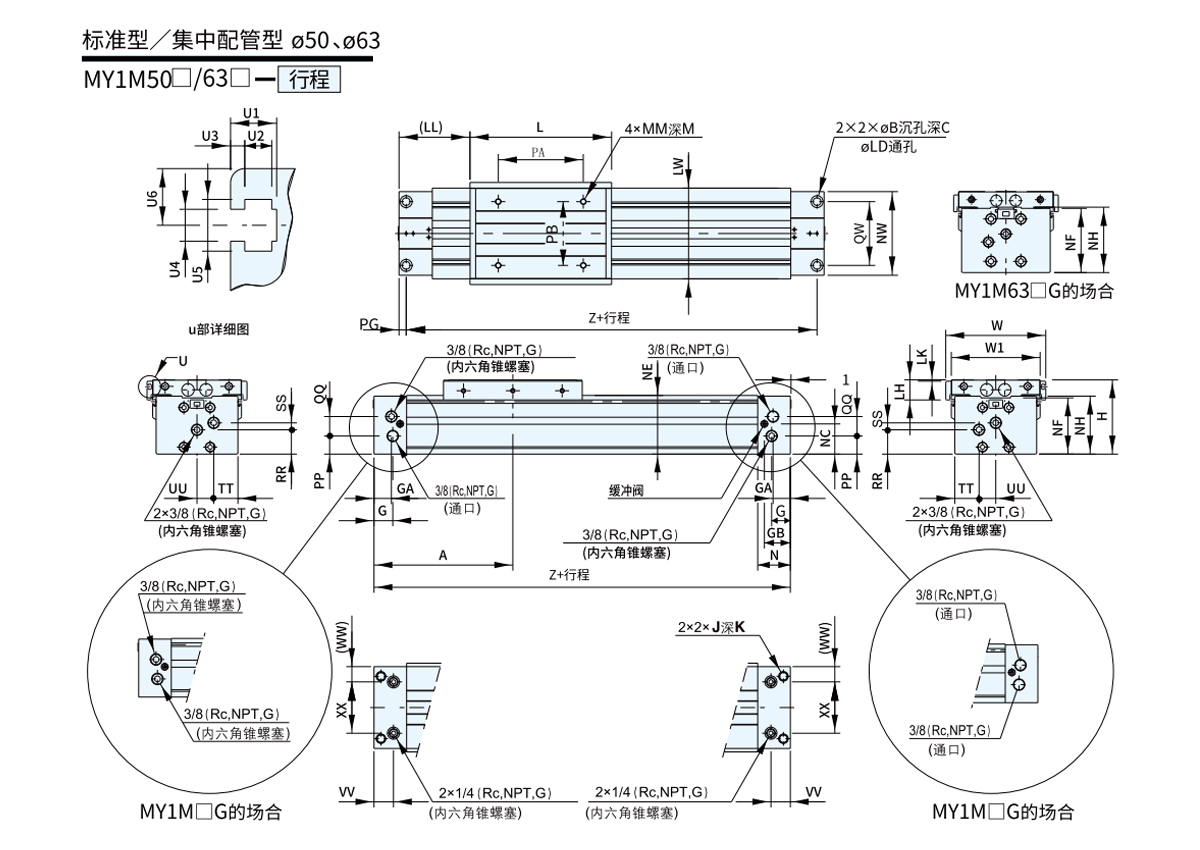

    Model A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH SZ PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8 × 1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    Model PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

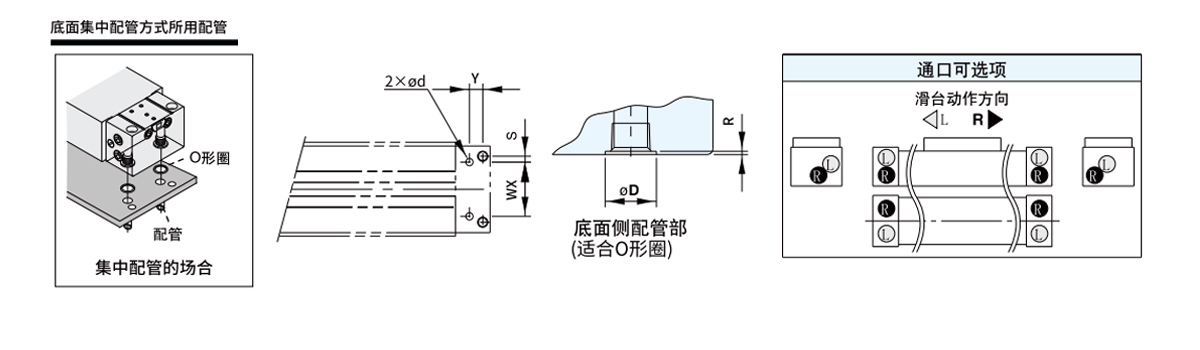

    Tabulka podrobných rozměrů dílů ve tvaru U
    Model U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

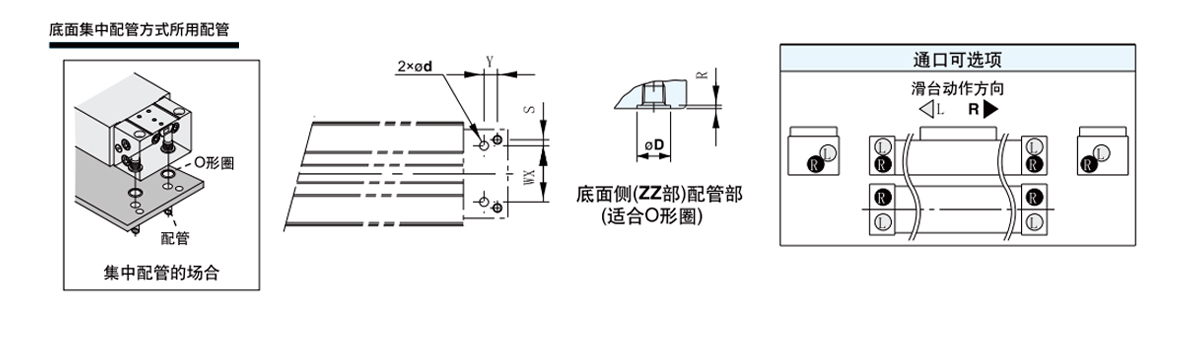

    Model WX Y S d D R Použitelný O-kroužek
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

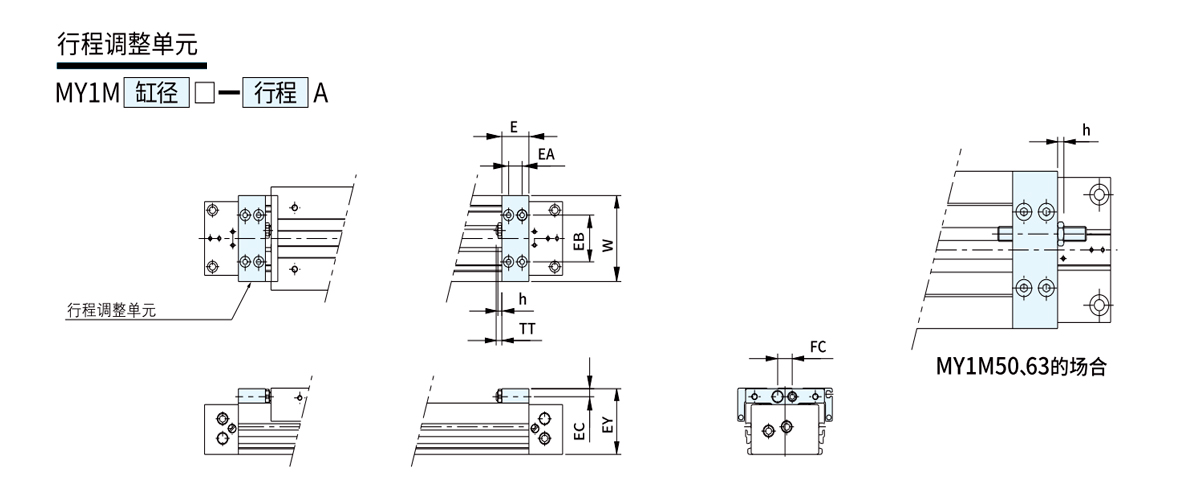

    Vhodné pro válce E EA EB EC EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5,4 (MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5 (MAX. 11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5 (MAX. 16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8 (MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9 (MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13 (MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13 (MAX38) 152

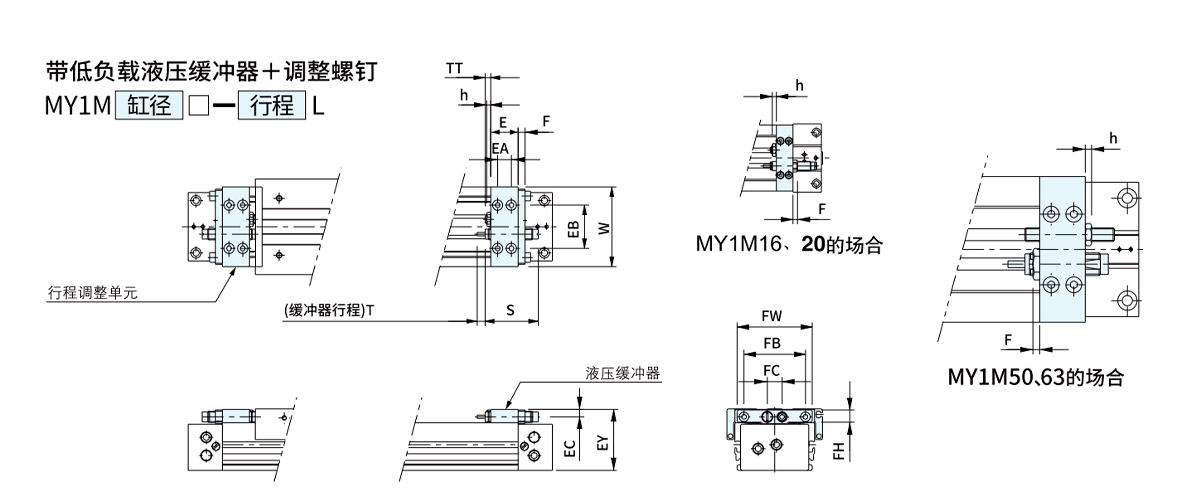

    Vhodné pro válce E EA EB EC EY F FB FC FH FW h S T TT W Model hydraulického nárazníku
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4 (MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5 (MAX. 11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5 (MAX. 16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8 (MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9 (MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13 (MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13 (MAX38) 152 RB2015

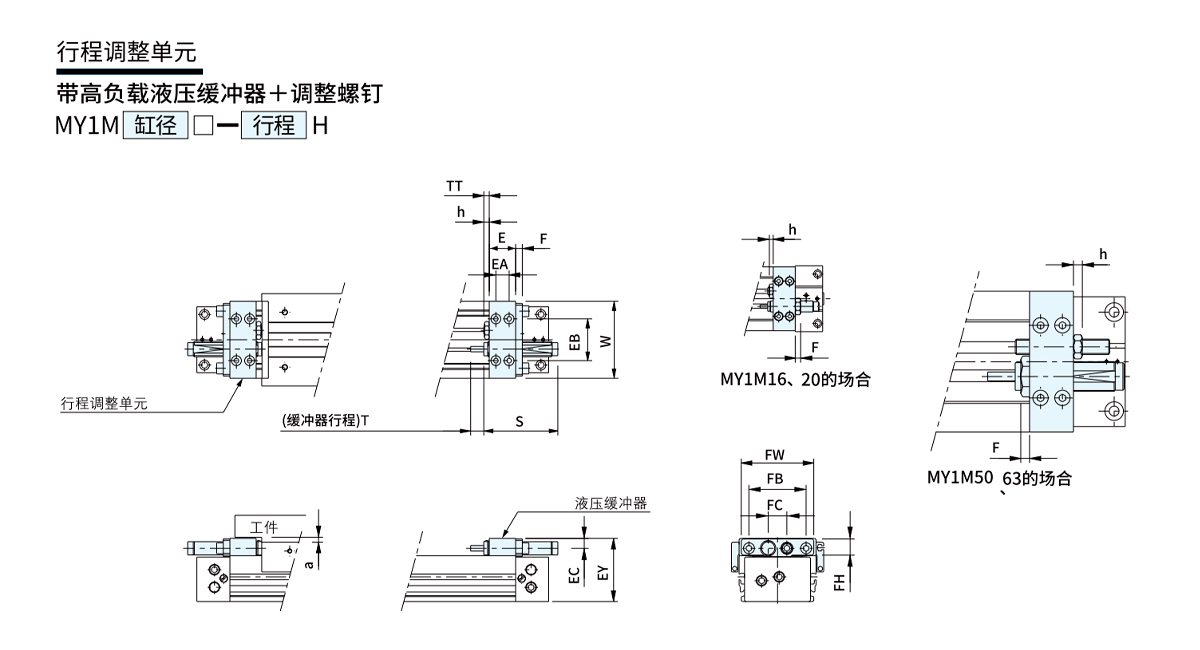

    Vhodné pro válce E EA EB EC EY F FB FC FH FW h S T TT W Model hydraulického nárazníku a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5 (MAX. 11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5 (MAX. 16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8 (MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9 (MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13 (MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13 (MAX38) 152 RB2725 9.5
    ※Pokud je velikost EY jednotky H vyšší než výška posuvného stolu (velikost H) a délka instalovaného obrobku přesahuje celkovou délku posuvného stolu (velikost L), ujistěte se, že je obrobek umístěn nad velikostí a.

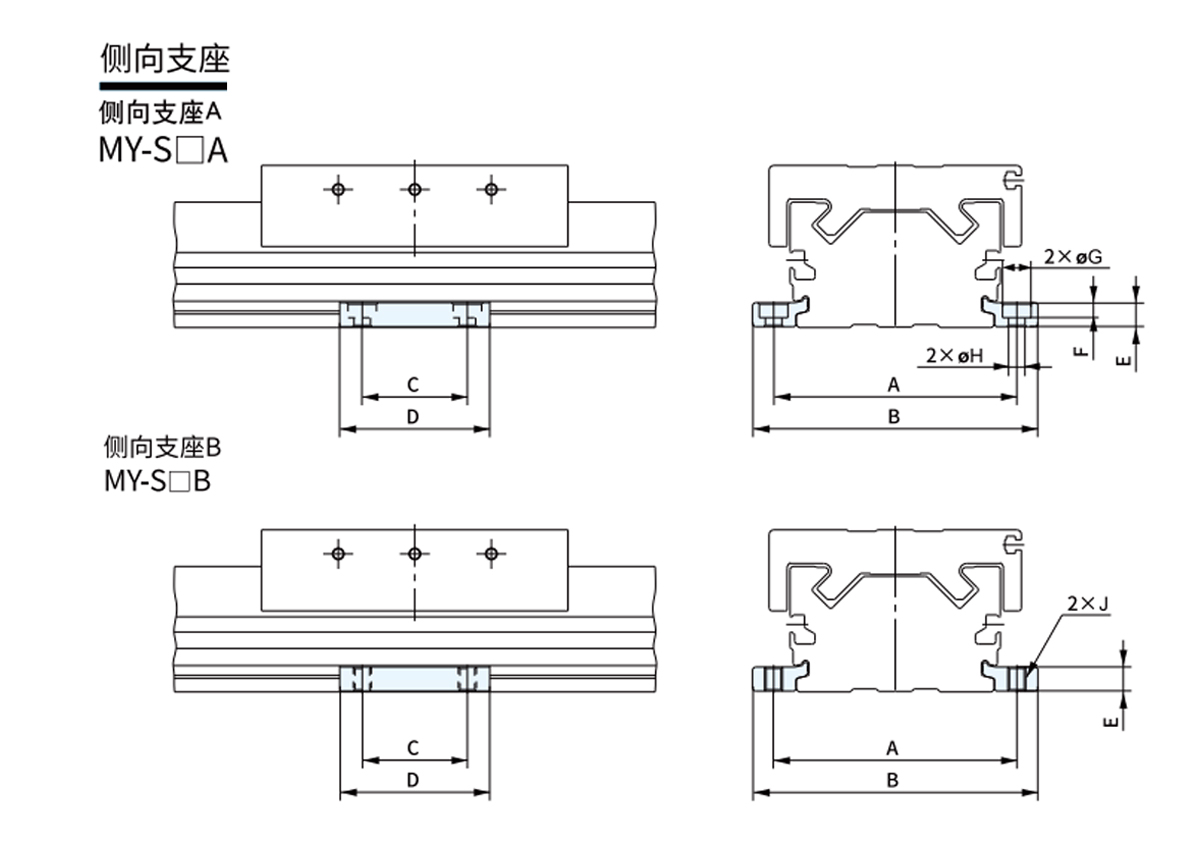

    Model Vhodné pro válce A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8 × 1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Jedna sada bočních ložisek je dodávána s každou jednotkou.
