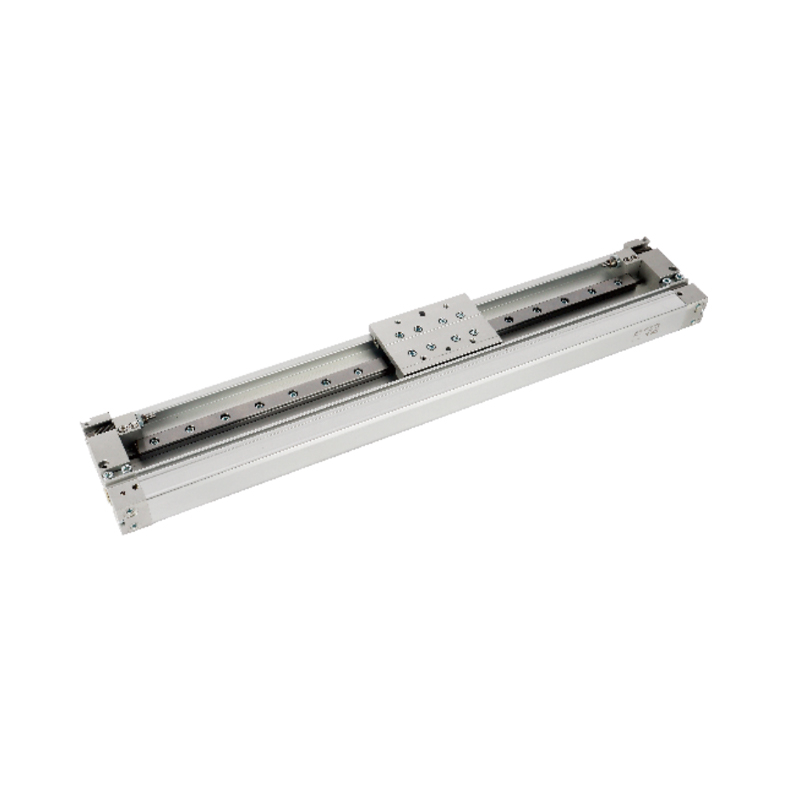

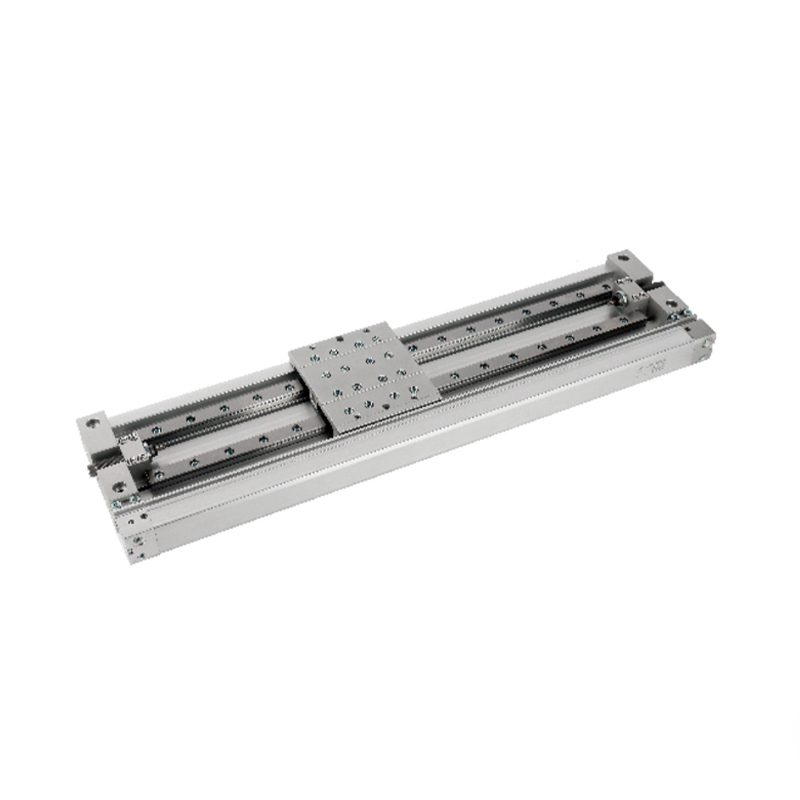

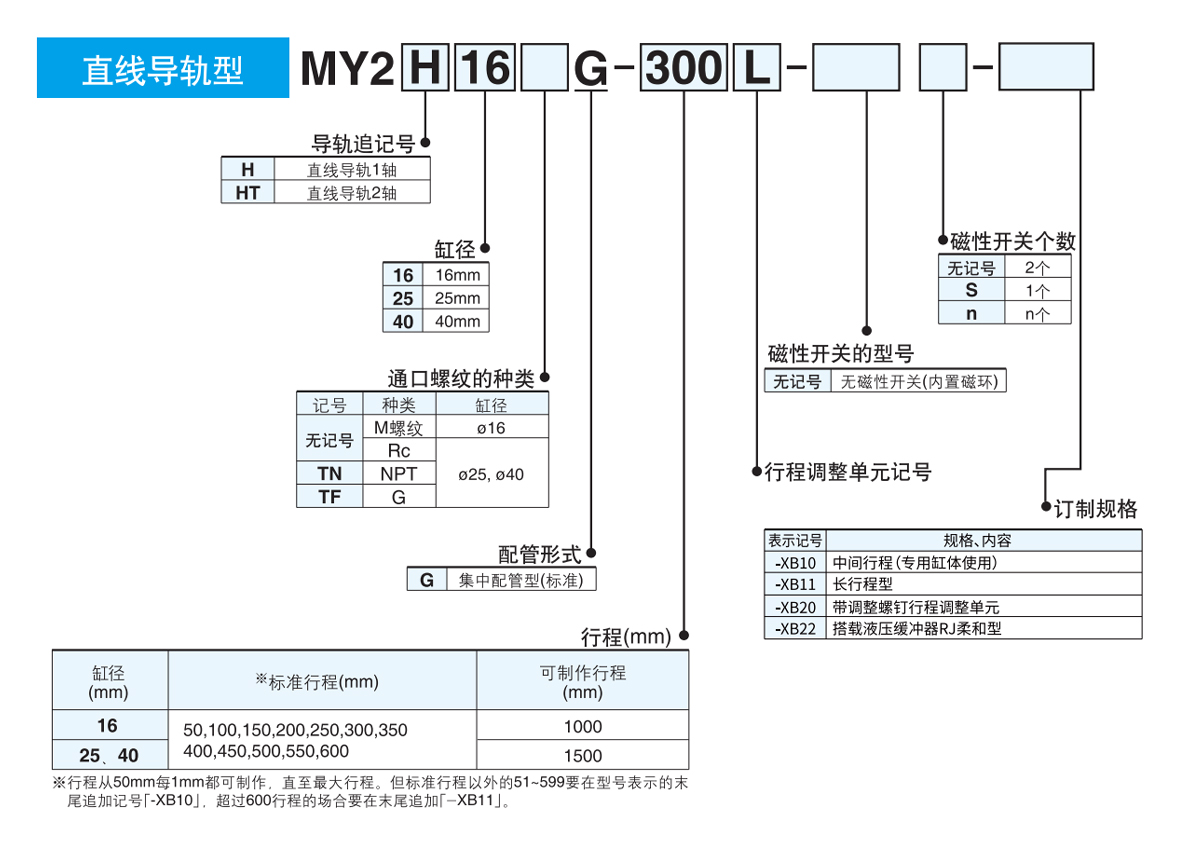

Lineární vedení bez pístnice řady MY2H/HT Typ lineárního vedení (1 osy)/typ lineárního vedení (2 osy) je integrovaná pohybová komponenta navržená pro prostorově omezené pracovní podmínky. Realizuje bezpístnicové spojení mezi jezdcem a tělem válce prostřednictvím technologie mechanického spoje a optimalizuje výkon vedení zátěže v kombinaci s lineární vodicí strukturou, která je vhodná pro scénáře přesného přenosu a vysoce tuhého polohování.

Hlavní rysy jsou popsány následovně:

1. Diferencovaný návrh konstrukce vodicí kolejnice

• Typ MY2H (jednoosé vedení): Vybaveno vysoce přesným systémem lineárního vedení, který eliminuje radiální vůli během pohybu a zajišťuje vysokou opakovatelnost polohování při přenášení lehkých obrobků.

• Typ HT (dvouosé vedení): Přijímá strukturu paralelního dvojitého vedení pro vytvoření stabilní nosné plochy zvětšením rozpětí, účinně potlačujícím kroutící moment zatížení a zvýšením tuhosti.

2. Dynamický plovoucí kompenzační mechanismus
Duální vodicí struktura má vestavěný dynamický centrovací mechanismus, který dokáže adaptivně absorbovat drobné nerovnosti instalačního povrchu, zamezit abnormálnímu opotřebení způsobenému nerovnoměrnou silou na vodicí lištu a prodloužit životnost.

3. Odstupňovaná adaptace zátěžové charakteristiky
• Přesný provoz lehkých obrobků: Model s jednou osou je vhodný pro mikro-silové operace vyzvedávání a umísťování v elektronických montážních a testovacích zařízeních díky svým vlastnostem vodicí kolejnice s nízkým třením.
• Stabilita za podmínek vysokého zatížení: Dvouosý model rozkládá zatížení při přenášení, aby splnil požadavky na tuhou přepravu těžce zatížených předmětů, jako jsou kovové obrobky a přípravky pro více stanic.

4. Vylepšená schopnost proti vychýlení
Topologie dvouosé vodicí kolejnice výrazně zlepšuje schopnost odolávat kroutícímu momentu při převrácení na konci, zejména překonává riziko převrácení jezdce u aplikací s dlouhým zdvihem a zajišťuje přesnost trajektorie přenosu velkých obrobků.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Bezpístnicový válec řady MY3A/3B Základní typ: Krátký typ (polštářový)/Základní typ: Standardní typ (vzduchový polštář)
DALŠÍ：Typ s kluzným ložiskem bez pístnice řady MY1M
  • Průměr válce (mm) 16 25 40
    Použitá kapalina vzduch
    Provozní režim Dvojčinné
    Rozsah tlaku 0,1~0,8MPa
    Tlaková zkouška tlak 1,2 MPa
    Okolní teplota a teplota kapaliny 5~60 ℃
    Ukládání do vyrovnávací paměti vzduch cushion, hydraulic cushion
    Olejování Ne (nedávat olej)
    Tolerance délky zdvihu 1.80
    Tolerance délky zdvihu M5×0,8 Rc1/8 Rc1/4

  • Model A B C G GB H L J LA LB LD LE (LL) LW M MM N NC NE NH NT NV SZ NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3×0,5 70 50.4 3.4 4 40 83 7 M4×0,7 20 14 27 2 3.5 3.4 48.2 5.8 M5×0,8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5×0,8 100 71.7 5.5 5 49.6 123 9 M5×0,8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P je přívod vzduchu do válce. ※Zátka pro P na MY2H16G je vnitřní šestihranná šroubová zátka.

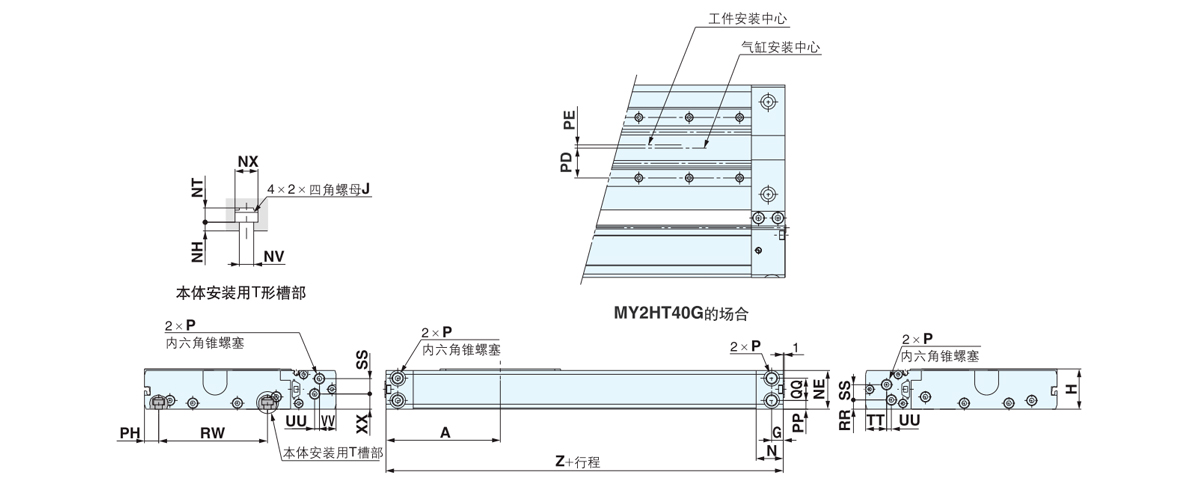

    Model PA PB PC PD PE PF PG PH PP Q QQ QW R RR RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P je přívod vzduchu do válce. ※Zátka pro P na MY2H16G je vnitřní šestihranná šroubová zátka.

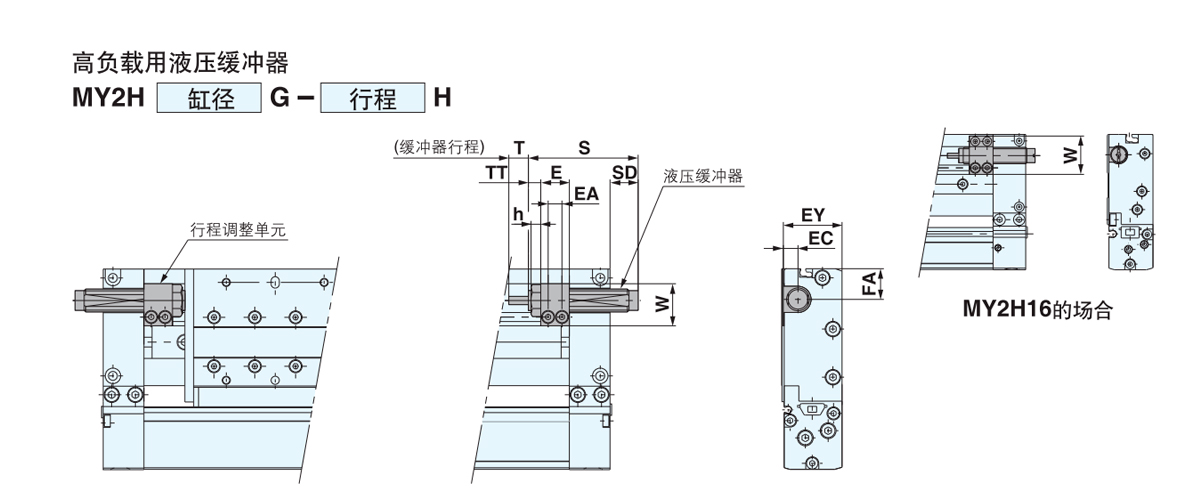

    Vhodné pro válce E EA EC EY FA h s T TT W Model hydraulického nárazníku
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5,6 (MAX. 11,2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7,1 (MAX. 18,6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 RB1412

    Vhodné pro válce E EA EC EY FA h S SD T TT W Model hydraulického nárazníku
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5,6 (MAX. 11,2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7,1 (MAX. 18,6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10 (MAX. 26) 38 RB2015

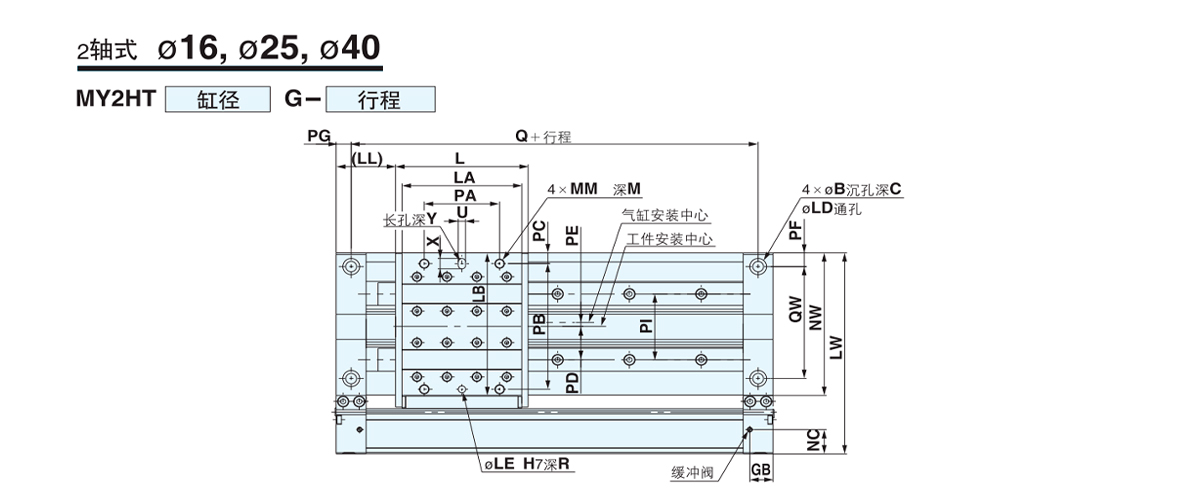

    Model A B C G GB H L J LA LB LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4×0,7 70 87.4 5.5 5 40 120 9 M5×0,8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8 × 1,25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8 × 1,25 158 148.3 11 8 75 229 16 M10×1,5 40 32.4 56.5 5 9
    P je přívod vzduchu do válce. ※Zátka pro P na MY2HT16G je vnitřní šestihranná šroubová zátka.

    Model NV SZ NX P PA PB PC PD PE PF PG PH PI PP Q QQ QW R RR RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5×0,8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P je přívod vzduchu do válce. ※Zátka pro P na MY2HT16G je vnitřní šestihranná šroubová zátka.

    Model U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P je přívod vzduchu do válce. ※Zátka pro P na MY2HT16G je vnitřní šestihranná šroubová zátka.

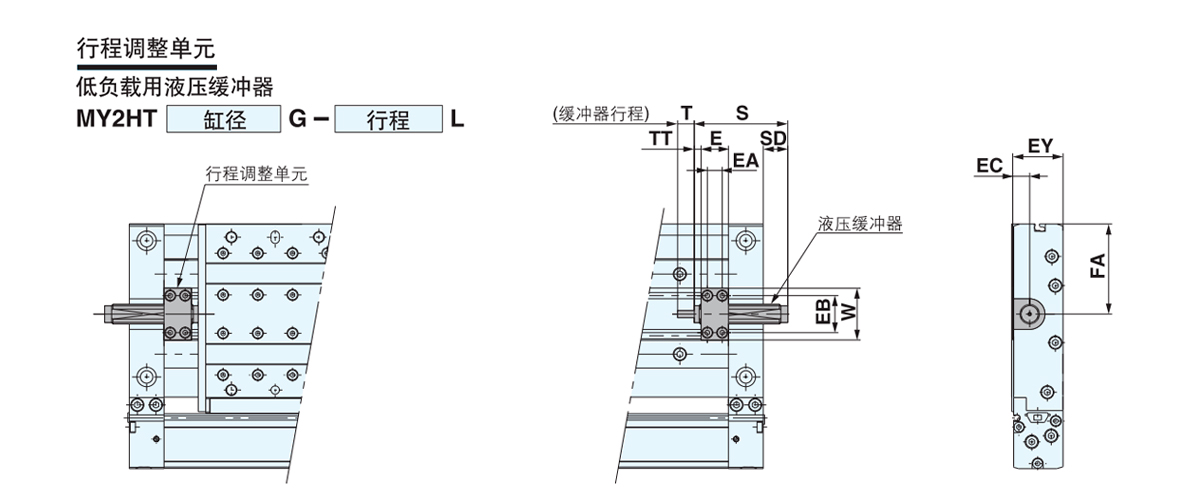

    Vhodné pro válce E EA EB EC EY FA S SD T TT W Model hydraulického nárazníku
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5,6 (MAX. 11,2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4,9 (MAX. 16,4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5,9 (MAX. 21,9) 51.6 RB2015

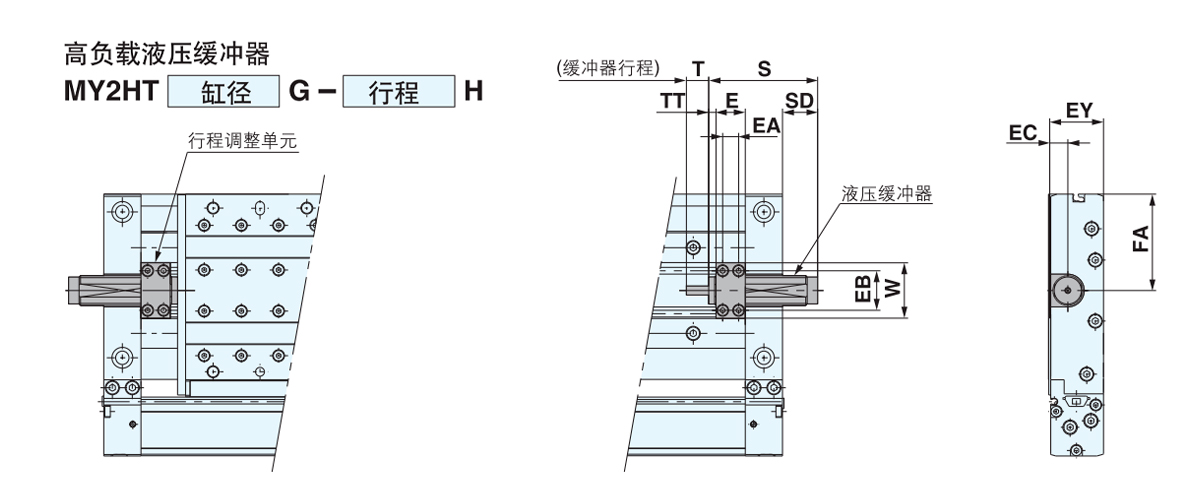

    Vhodné pro válce E EA EB EC EY FA S SD T TT W Model hydraulického nárazníku
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5,6 (MAX. 11,2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4,9 (MAX. 16,4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5,9 (MAX. 21,9) 51.6 RB2725
