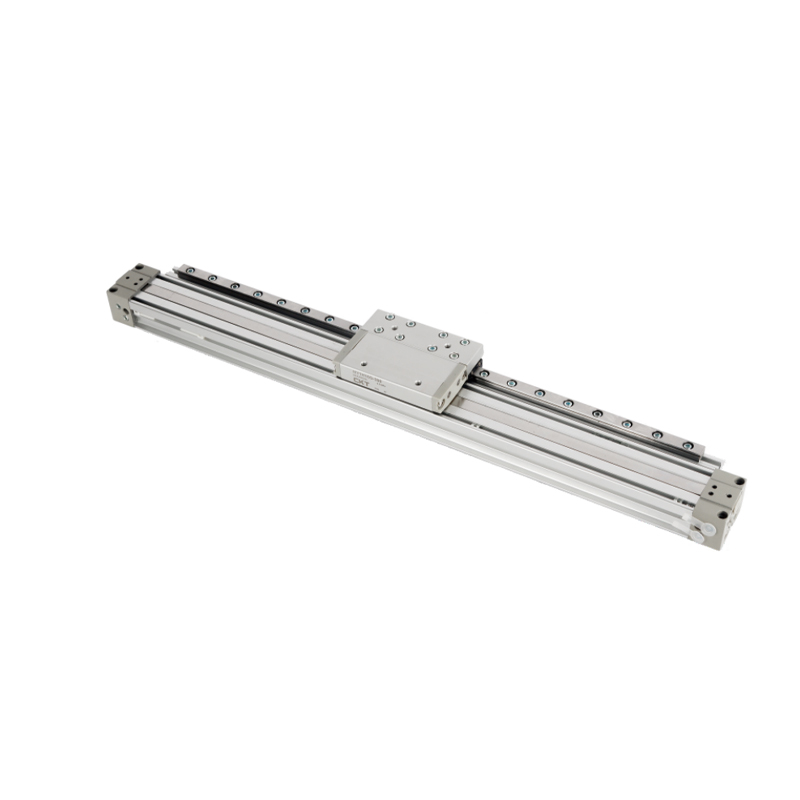

Mechanicky spojený bezpístnicový válec řady MY1H (typ s lineárním vedením)
  • Mechanicky spojený bezpístnicový válec řady MY1H (typ s lineárním vedením)
Bezpístnicový válec

Mechanicky spojený bezpístnicový válec řady MY1H (typ s lineárním vedením)

Mechanicky spojený bezpístnicový válec řady MY1H je válec bez pístnice, který využívá mechanické spoje k dosažení přenosu pohybu a je speciálně integrován s lineární vodicí strukturou. Zaměřuje se na poskytování kompaktního, spolehlivého a přesného řešení lineárního pohonu pro běžné aplikace typu pick-and-place v automatizačních systémech.

● Typ hlavní hnací síly: Jeho jádro spočívá v unikátní mechanické kloubové struktuře, která chytře přenáší lineární pohyb pístu přímo na vnější zátěžový saně přes vnitřní mechanismus, bez nutnosti prodloužení pístnice tradičního válce, a realizuje kompaktní integraci těla válce a pohybu zátěže.

● Základní kámen přesného vedení: Na rozdíl od běžných modelů má tato řada vestavěný lineární vodicí systém s vysokou tuhostí. To poskytuje podporu a vedení zátěžového skluzu, které daleko přesahuje vodicí schopnost samotného válce, výrazně zlepšuje plynulost pohybu a přináší vyšší opakovatelnost, což je vhodné pro příležitosti polohování s požadavky na střední přesnost.

● Typické umístění aplikace: Navržená nosnost a pojezdový rozsah této řady ji činí velmi vhodnou pro časté vychystávání, přemísťování a umísťování malých a středně velkých obrobků o střední hmotnosti na automatizovaných výrobních linkách. Je vhodný zejména pro scénáře, kde je rozsah velikosti obrobku v typických malých a středních specifikacích (například průměr je v řádu desítek milimetrů).

● Výhoda prostorové efektivity: Vzhledem k tomu, že odpadá přední a zadní prostor potřebný pro vysouvání a zatahování pístnice, v kombinaci s integrovanou konstrukcí vodicích kolejnic, je celková konstrukce velmi kompaktní, což zvláště přispívá k úspoře cenného axiálního instalačního prostoru v prostorově omezeném uspořádání zařízení.

● Aspekty spolehlivosti: Konstrukce mechanické spojky obvykle znamená menší požadavky na kluzné těsnění (ve srovnání s magnetickou spojkou), což může do určité míry zlepšit životnost a snížit závislost na údržbě a provoz je spolehlivější.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Typ s kluzným ložiskem bez pístnice řady MY1M
DALŠÍ：Bezpístnicový válec s mechanickým kloubem řady MY1B (základní typ)

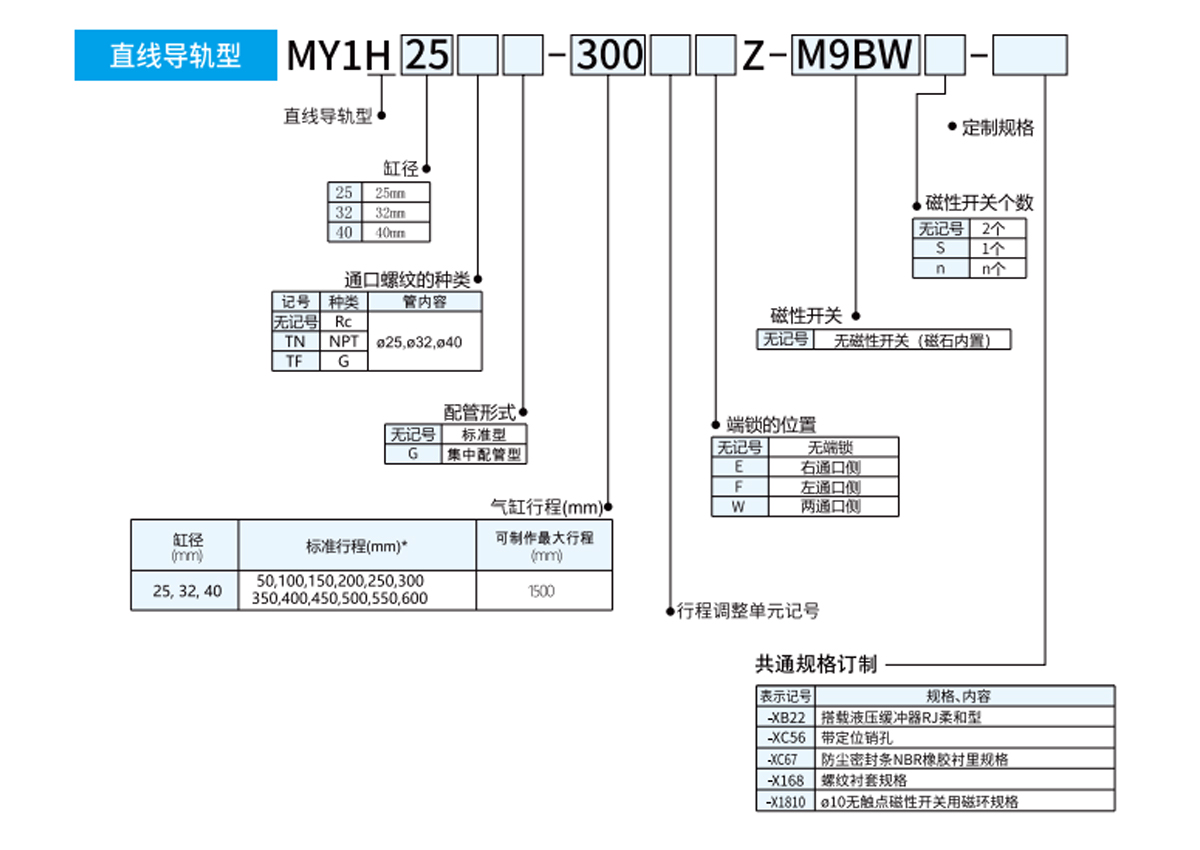

  • Průměr válce (mm) 25 32 40
    vzduch
    Použitá kapalina Dvojčinné
    Provozní režim 0,1~0,8MPa
    Rozsah provozního tlaku 1,2 MPa
    Tlaková zkouška tlak 5~60 ℃
    Okolní teplota a teplota kapaliny
    Ukládání do vyrovnávací paměti vzduch cushion
    Mazání Žádný olej
    Tolerance délky zdvihu 1.80
    Průměr trubky Přední a boční otvory Rc1/8 Rc1/4
    Spodní otevírání Ø6 Ø8

    Specifikace zamykání
    Průměr válce (mm) 25 32 40
    Uzamykací poloha Jedna strana (volitelné), obě strany
    Přídržná síla (MAX.) N 270 450 700
    Rozsah jemného nastavení pojezdu (mm) 0~-11,5 0~-12 0~-16
    Odbavení Méně než 1 mm
    Ruční uvolnění Může (odemčený typ)

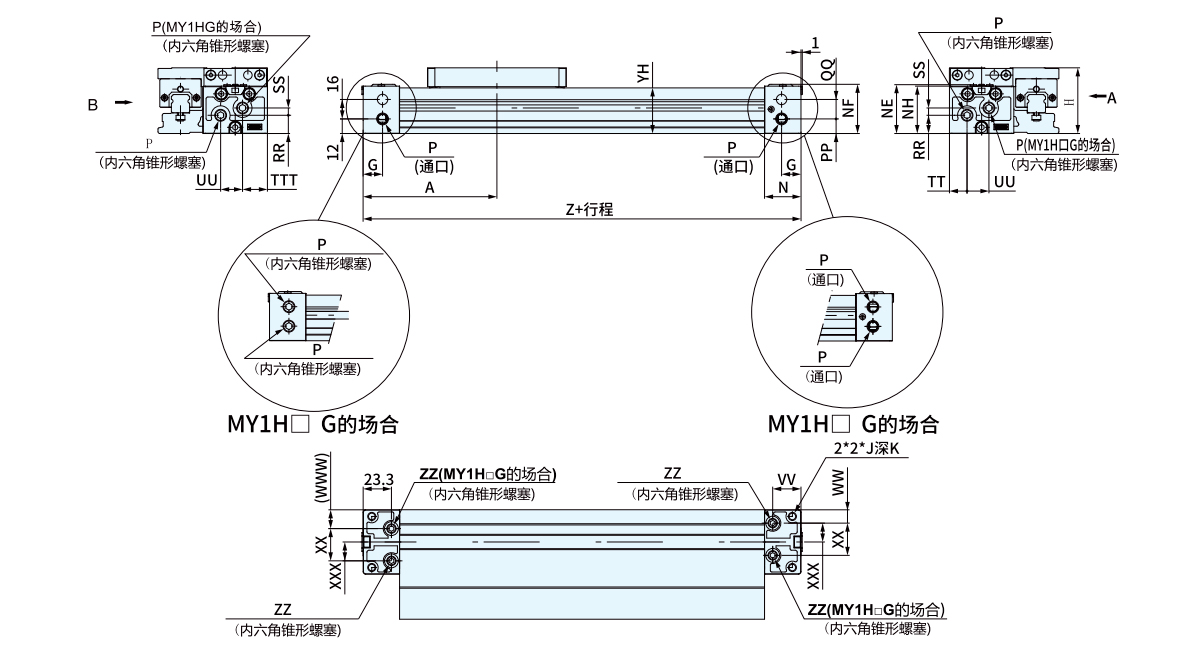

  • Potrubí používané ve spodních centrálních potrubních systémech
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH SZ P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ V případech centralizovaného potrubí Model QQ SS UU XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16 MY1H25 16 6 18 26.5
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16 MY1H32 16 11 32 40
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8 MY1H40 24 12 35 47

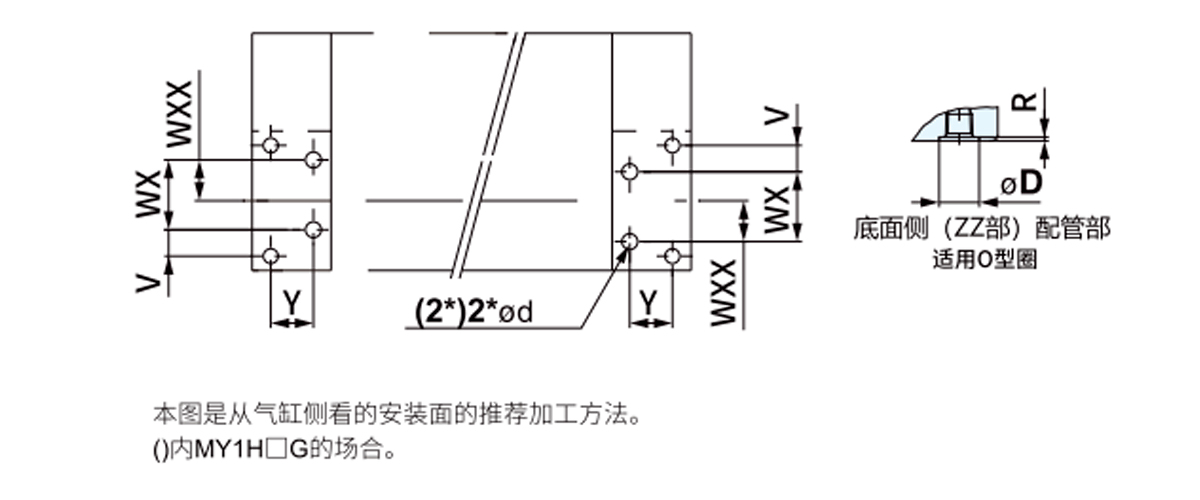

    Tabulka velikostí otvorů potrubí pro koncentrované potrubí na spodním povrchu (tyto velikosti použijte pro povrchy pro zpracování a instalaci)
    Standardní potrubí/centralizované potrubí společné V případech centralizovaného potrubí
    Model WXX Y d D R Vhodné pro O-kroužky Model WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MY1H32 20 20.4 6 11.4 1.1 MY1H32 40 5.5
    MY1H40 23.5 25.9 8 13.4 1.1 C11.2 MY1H40 47 6

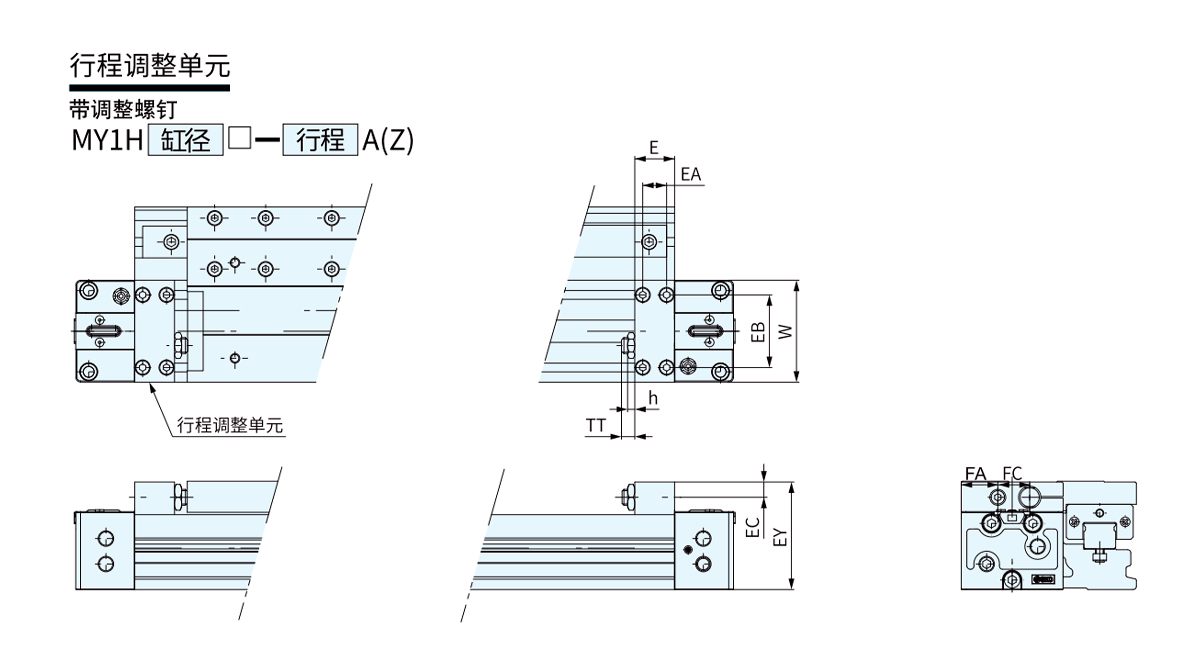

    Vhodné pro válce E EA EB EC EY FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5 (MAX. 16,5) 53
    MY1H32 25 14 45.6 9.5 67.5 23 20 4.5 8 (MAX. 20) 64
    MY1H40 31 19 55 11 82 24.5 26 4.5 9 (MAX. 25) 75

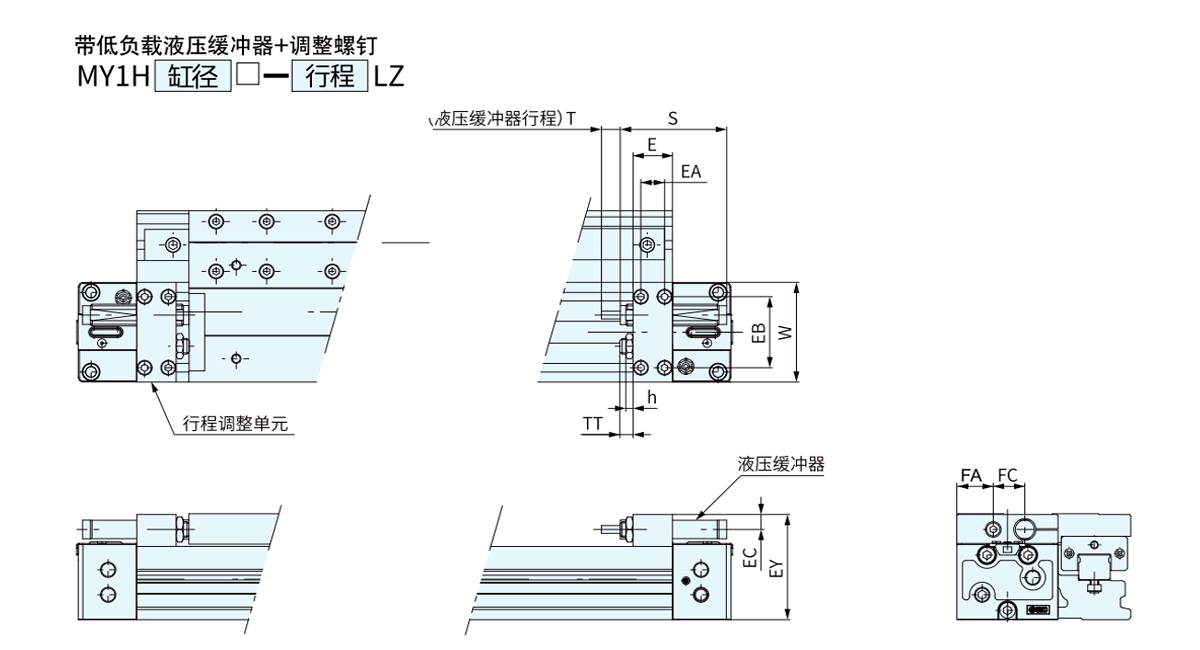

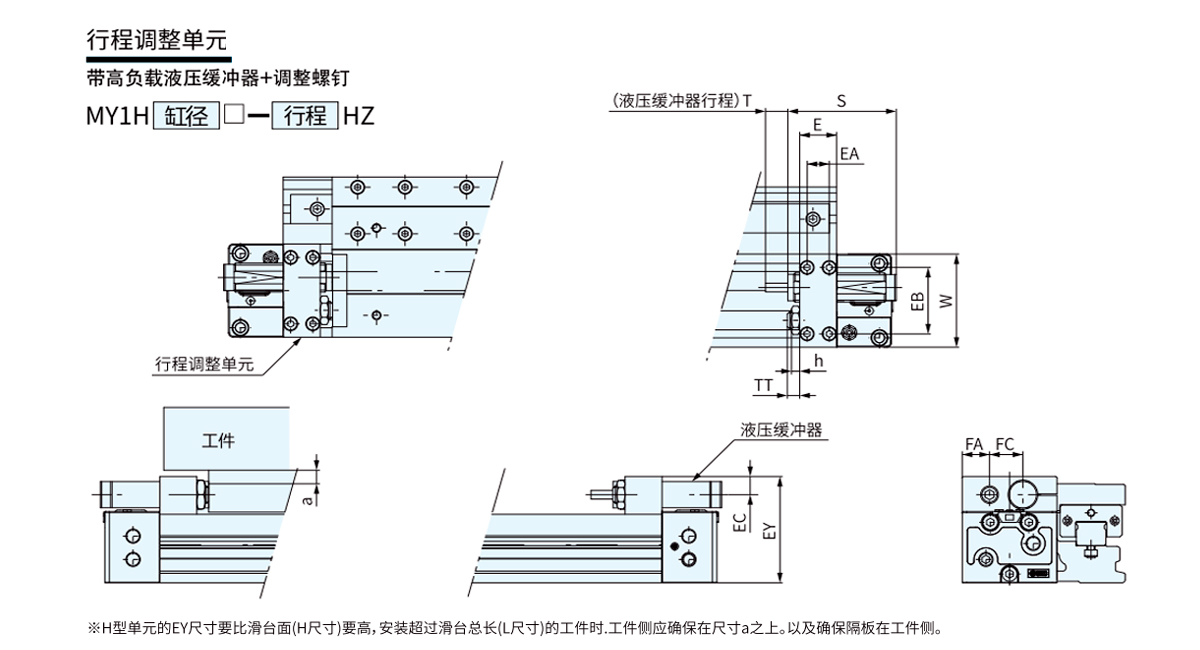

    Vhodné pro válce E EA EB EC EY F FA FC h S T TT W Model hydraulického nárazníku
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5 (MAX. 16,5) 53 RB1007
    MY1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8 (MAX. 20) 64 RB1412
    MY1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9 (MAX. 25) 75 RB1412

    Vhodné pro válce E EA EB EC EY F FA FC h S T TT W Model hydraulického nárazníku a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5 (MAX. 16,5) 53 RB1412 3.5
    MY1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8 (MAX. 20) 64 RB2015 5.5
    MY1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9 (MAX. 25) 75 RB2015 2.5

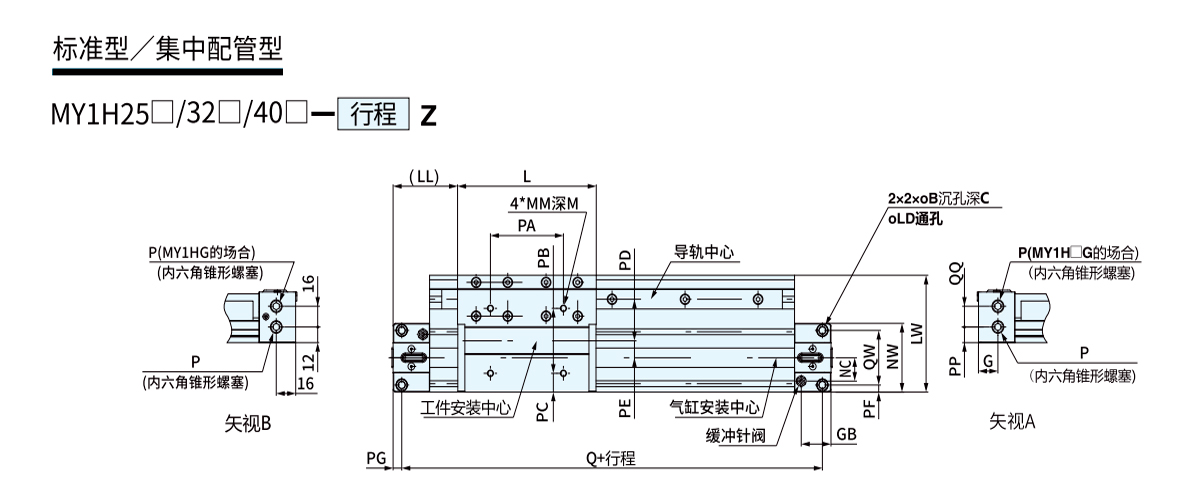

    Potrubí používané ve spodních centrálních potrubních systémech
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH SZ P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Potrubí používané ve spodních centrálních potrubních systémech
    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8

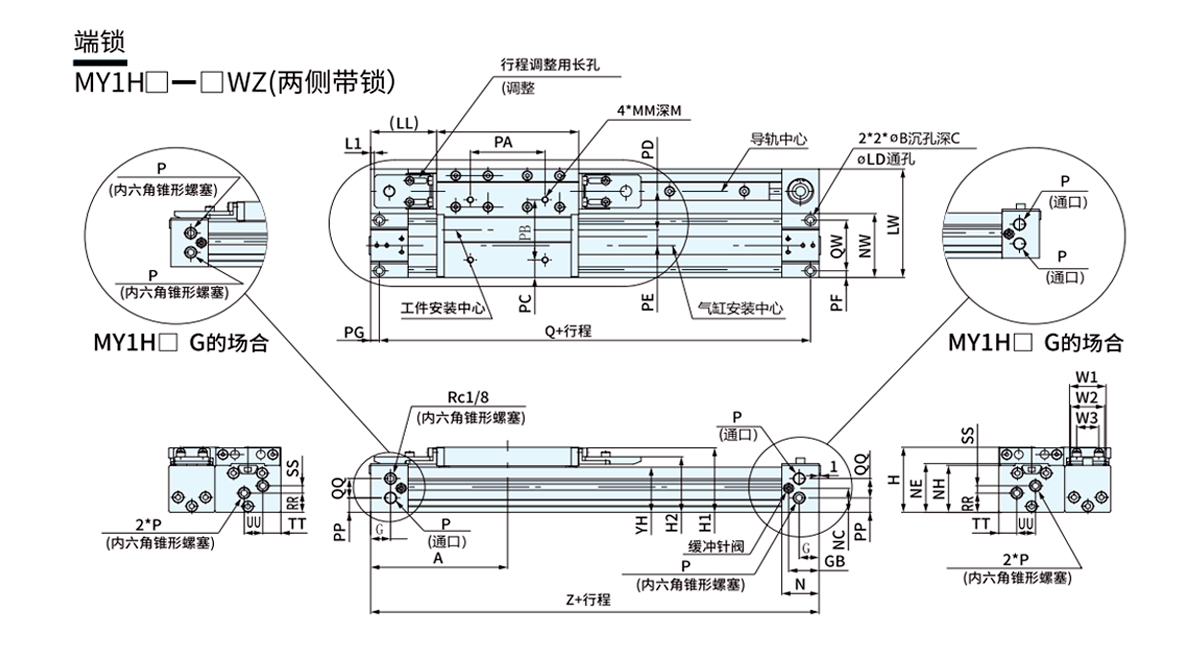

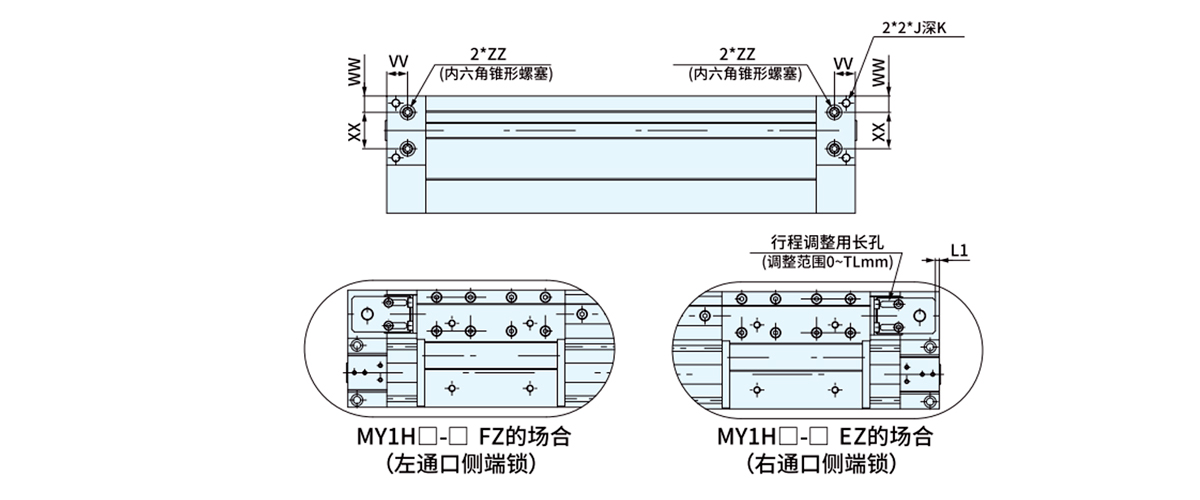

    Mechanismus koncového zámku (standardní potrubí / společné centralizované potrubí)
    Model H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MY1H32 67 56 6.5 12 29.3 27.3 17.7
    MY1H40 83 68.5 10.5 16 38 35 24.4

    Standardní potrubí/centralizované potrubí společné
    Model WX Y d D R Vhodné pro O-kroužky
    MY1H25 28 9 6 11.4 1.1 C9
    MY1H32 32 11 6 11.4 1.1
    MY1H40 36 14 8 13.4 1.1 C11.2

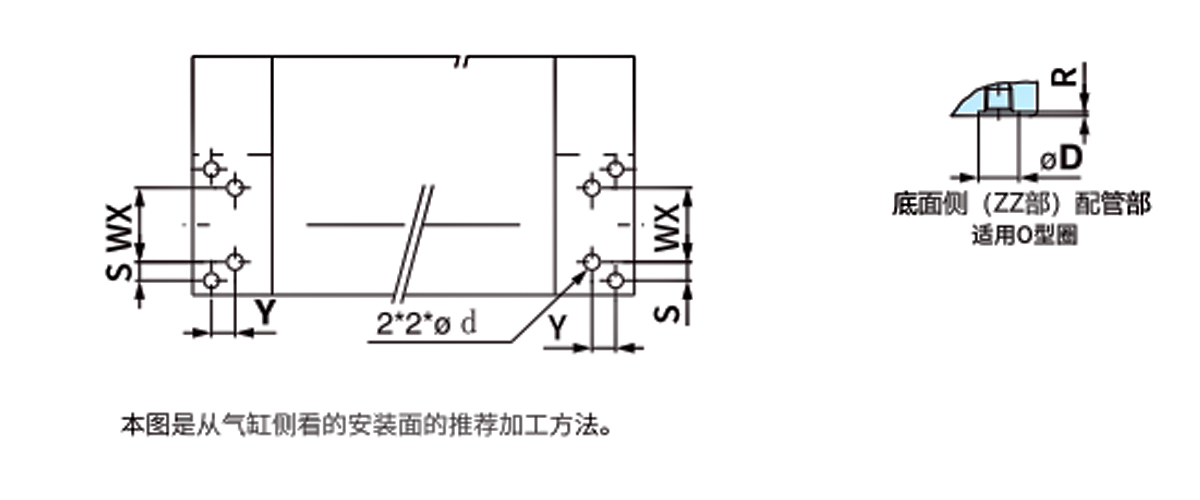

    Tabulka velikostí otvorů potrubí pro koncentrované potrubí na spodním povrchu (tyto velikosti použijte pro povrchy pro zpracování a instalaci)

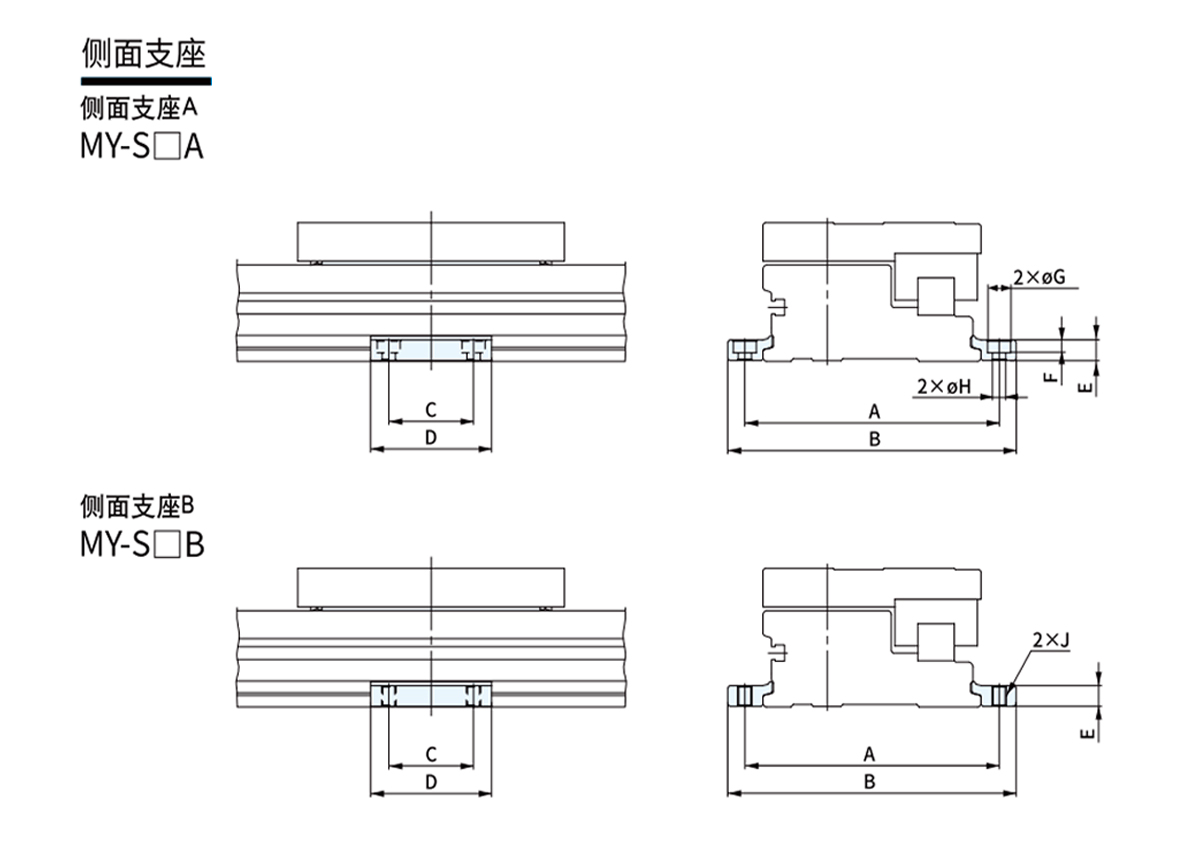

    Model Vhodné pro válce A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MY1H32 A MY1H32 130 148 45 64 11.7 6 11 6.6 M8!1,25
    B
    MY1H40 A MY1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
