Tenký válec řady MGP s vodicí tyčí Dodavatelé

Domů / Produkty / Vzduchový válec / Víceosý válec / Tenký válec řady MGP s vodicí tyčí

Tenký válec řady MGP s vodicí tyčí Tenký válec řady MGP s vodicí tyčí
  • Tenký válec řady MGP s vodicí tyčí
  • Tenký válec řady MGP s vodicí tyčí
Víceosý válec

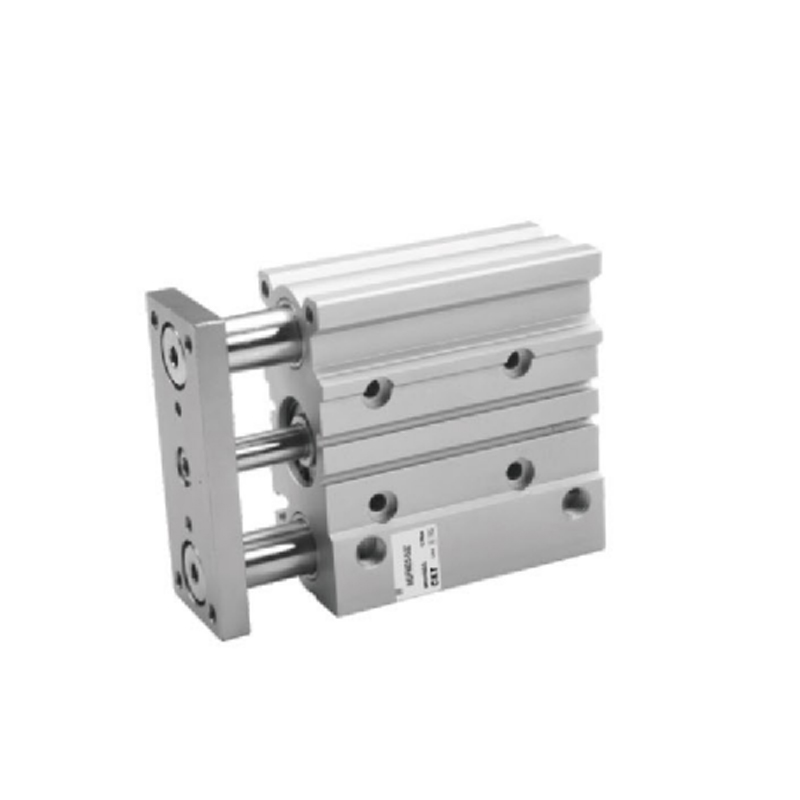

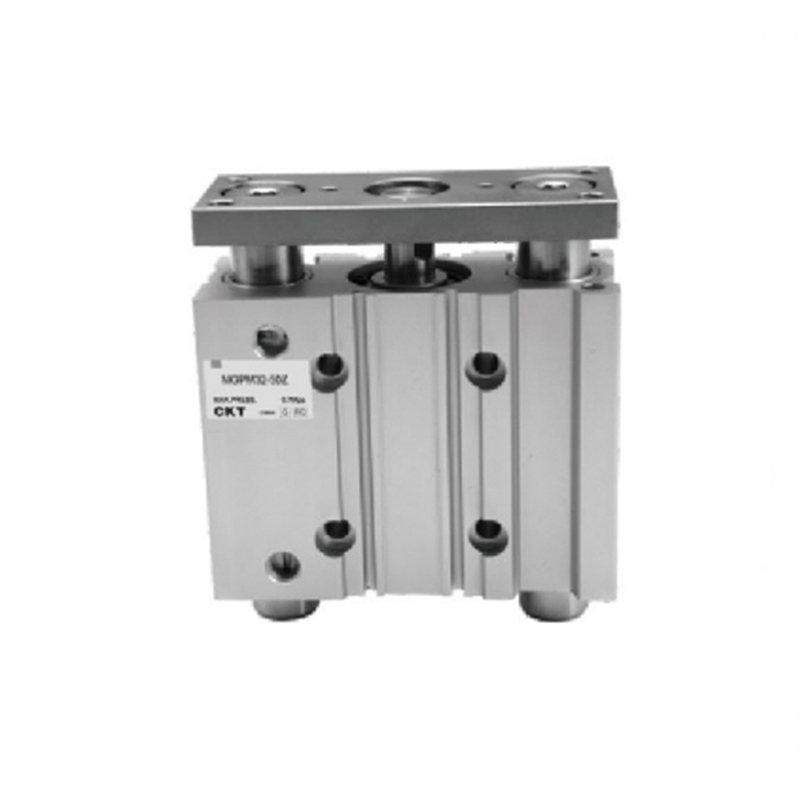

Tenký válec řady MGP s vodicí tyčí

1. Malá velikost a nízká hmotnost
2. Silná odolnost proti bočnímu zatížení
3. Silný točivý moment
4. Vysoká přesnost bez rotace
5. Ložisko vodicí tyče může být kluzné ložisko nebo kuličkové ložisko
6. Snadná instalace
7. Polohu oboustranného potrubí lze vybrat

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Miniaturní válec řady MGJ s vodicí tyčí
DALŠÍ：Válec s dvojitou tyčí řady CXSW

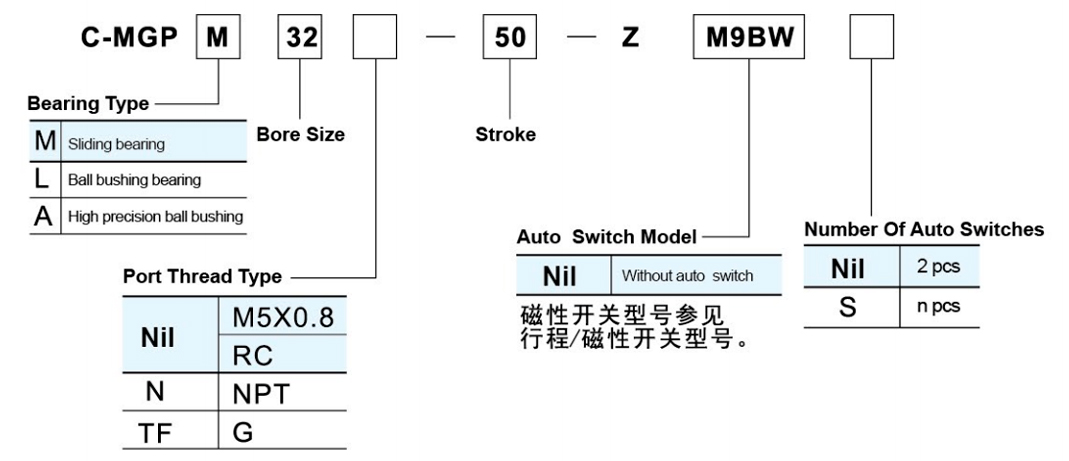

  • Standardní specifikace
    Velikost otvoru (mm) 12 16 20 25 32 40 50 63 80 100
    Tekutina vzduch
    Akce Dvojí působení
    Maximální provozní tlak (MPa) 1.0
    Minimální provozní tlak (MPa) 0.12 0.1
    Okolní &teplota kapaliny -10~ 60℃ (bez mrazu)
    Rychlost pístu 50~500 mm/s 50-400 mm
    Polštář Gumový nárazník na obou koncích
    Tolerance délky zdvihu 1,5 mm
    * Mazání Není vyžadováno
    Ložisko Kluzné ložisko/kuličkové pouzdro/Vysoce přesné kuličkové pouzdro
    Nerotační
    Přesnost
    (Část svorky)     		Kluzné ložisko ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Kuličkové pouzdro ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Vysoká  přesnost
    Kuličkové pouzdro
    Potrubní port M5×0,8 1/8 1/4 3/8
    *Pokud chcete používat mazání, použijte  ISOVG32 .

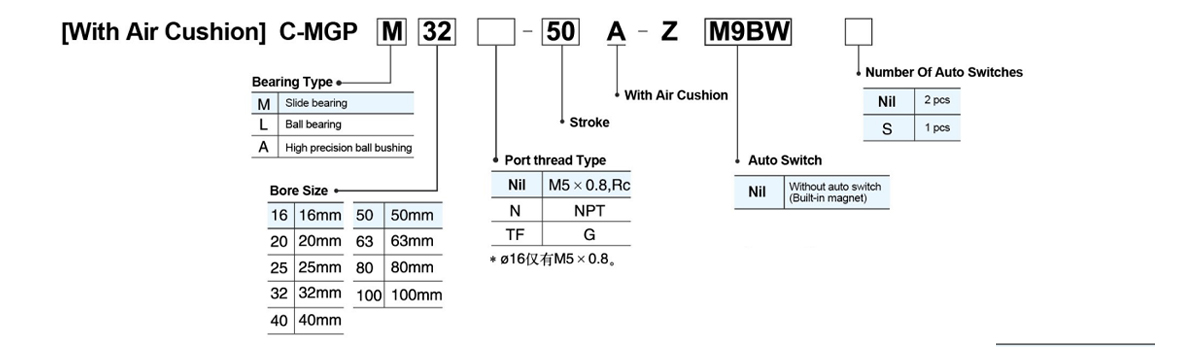

    Velikost otvoru (mm) 16 20,25,32,40,50,63,80,100
    Maximální provozní tlak (MPa) 1.0
    Minimální provozní tlak (MPa) 0.15 0.12
    Polštář vzduch cushion on both ends

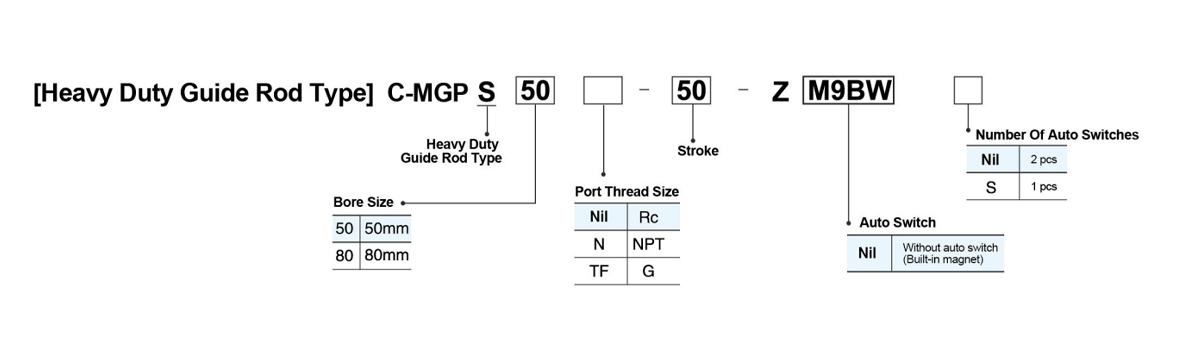

    Specifikace
    Velikost otvoru (mm) 50 80
    Rozsah provozního tlaku (MPa) 0,1~1,0
    Provozní rychlost pístu (mm/s) 50~400
    Polštář Gumový nárazník na obou koncích
    Standardní zdvih 25,50,75,100,125,150,175,200
    Nerotující přesnost koncové desky ±0,05° ±0,04°

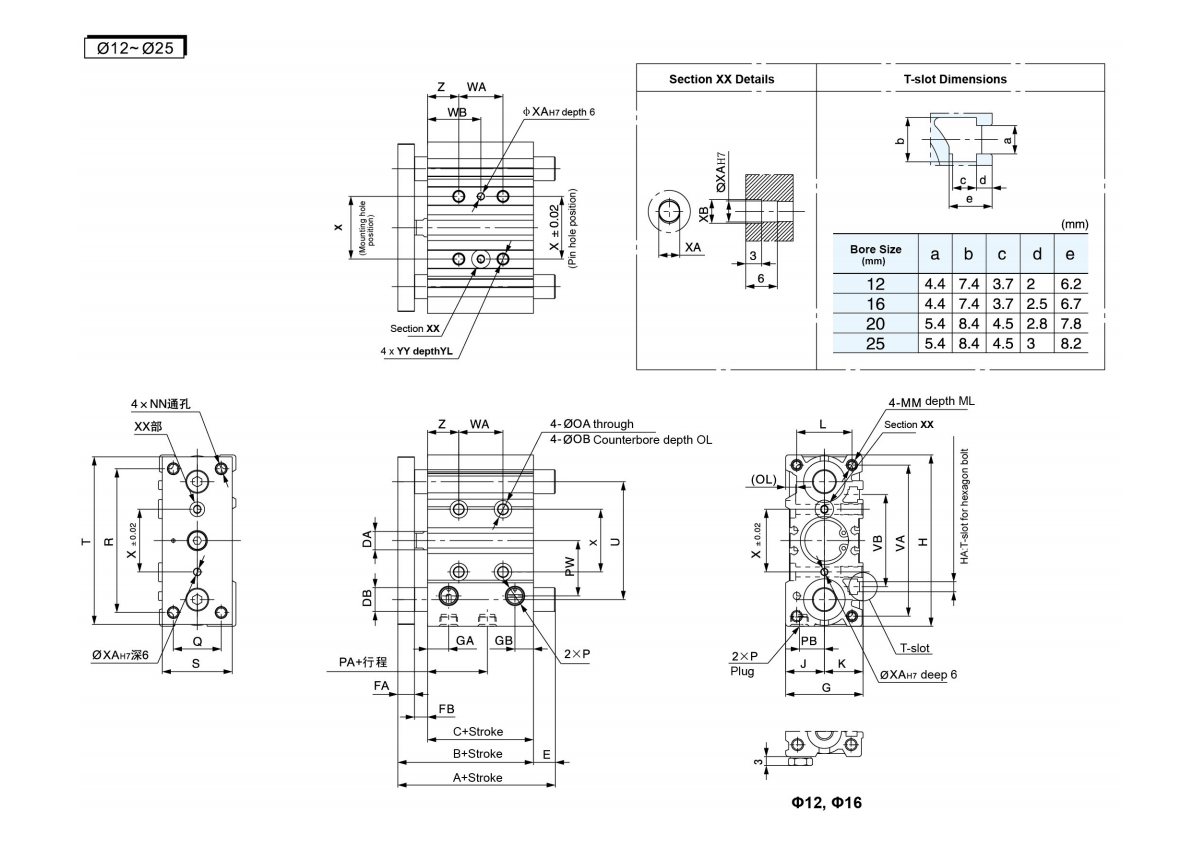

  • C-MGPM,C-MGPL,C-MGPA Běžné Rozměry                                                                                                                                                               (mm)
    Bore
    Velikost
    (mm)     		zdvih (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Nic TN TF
    12 10,20,30,40,50,75,100,
    125 150 175 200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250 300 350 400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6 × 1,0 15 M6 × 1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Bore
    Velikost
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30. popř
    Méně     		9sr3oS
    Méně     		Více než 100 200 st nebo méně Více než 200 st 300 nebo méně Přes 300 st 30. popř
    Méně     		Více než 30. 100. nebo méně Více než 100 200 st nebo méně Více než 200 st 300 st nebo méně Přes 300 st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6 × 1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6 × 1,0 12 17

    Kluzné ložisko C-MGPM IA,DB,Rozměr E                                        (mm)
    Bore
    Velikost
    (mm)     		A DB E
    50 nebo méně Více než 50. 100. nebo méně Více než 100 200 st nebo méně Přes 200 st 50 nebo méně Více než 50. 100. nebo méně Více než 100 200 st nebo méně Přes 200 st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (kuličkové pouzdro)
    C-MGPA (přesné kuličkové pouzdro Hlgh)/rozměr A,DB,E   (mm)
    Velikost otvoru (mm) A DB E
    30 nebo méně Více než 30. 100. nebo méně Více než 100 200 st nebo méně Přes 200 st 30 nebo méně Více než 30. 100. nebo méně Více než 100 200 st nebo méně Přes 200 st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

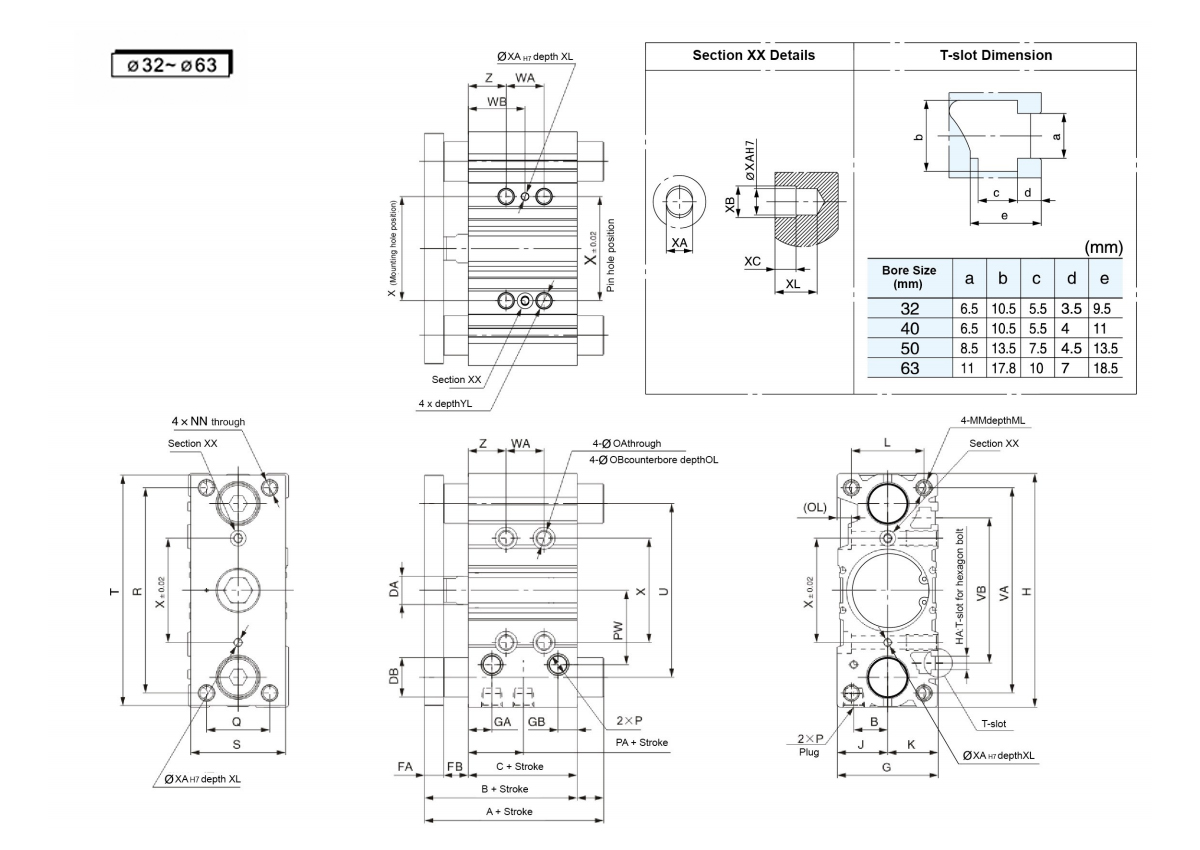

    C-MGPM,C-MGPL,C-MGPA Běžné Rozměry                                                                                                                                                               (mm)
    Bore
    Velikost
    (mm)     		zdvih (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Nic TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Bore
    Velikost
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25. nebo méně Více než 25 100 nebo méně Více než 100 200 st nebo méně Více než 200 st 300 nebo méně Přes 300 st 25. nebo méně Více než 25 100 nebo méně Více než 100 200 st nebo méně Více než 200 st 300 nebo méně Přes 300 st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8 × 1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8 × 1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    Kluzné ložisko C-MGPM IA,DB,Rozměr E                                         (mm)
    Bore
    Velikost
    (mm)     		A DB E
    50. nebo méně Více než 50. 200. nebo méně Přes 200 st 50. nebo méně Více než 50. 200. nebo méně Přes 200 st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (kuličkové pouzdro)
    C-MGPA (Hlgh přesné kuličkové pouzdro)/A,DB,E rozměr (mm)
    Bore
    Velikost
    (mm)     		A DB E
    50. nebo méně Více než 50. 100. nebo méně Více než 100 200 st nebo méně Přes 200 st 50. nebo méně Více než 50. 100. nebo méně Více než 100 200 st nebo méně Přes 200 st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

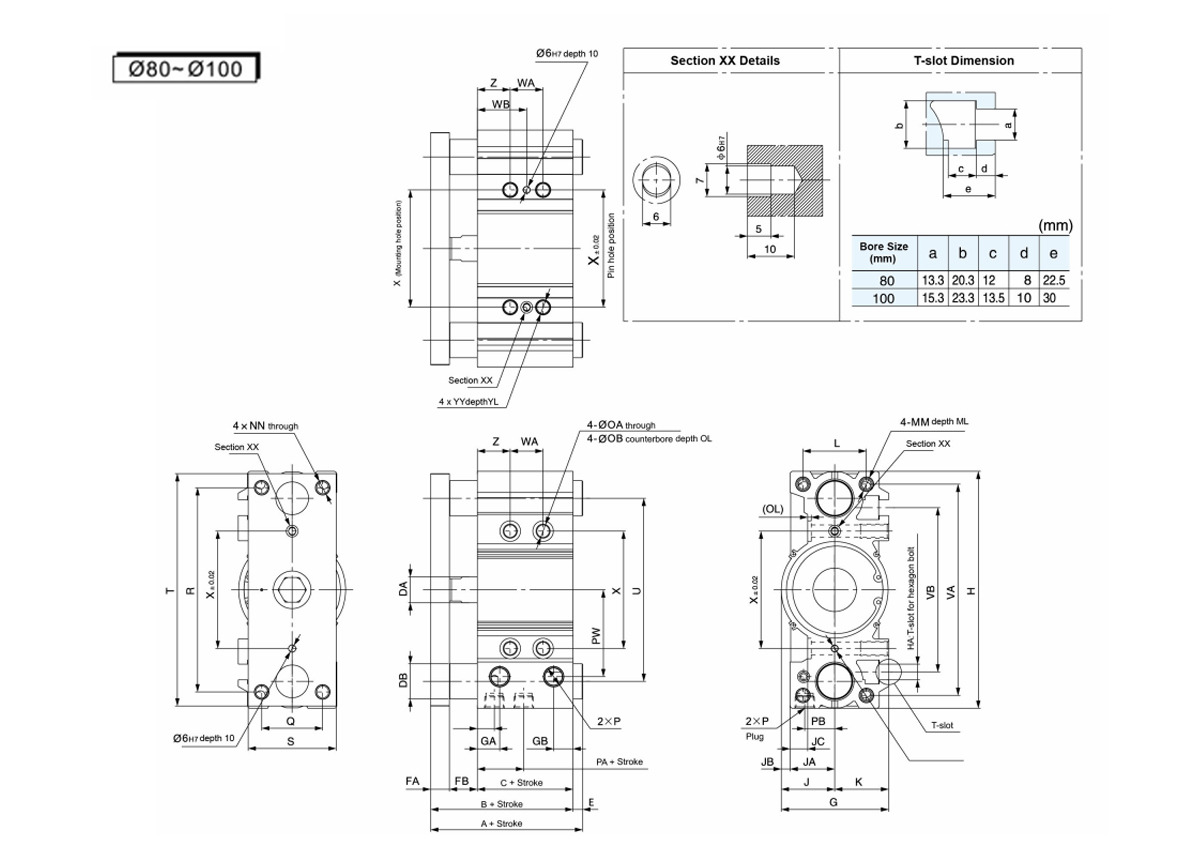

    C-MGPM,C-MGPL,C-MGPA Běžné dimenze                                                                                                               (mm)
    Bore
    Velikost
    (mm)
    Mrtvice
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Nic TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Bore
    Velikost
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25. nebo méně Více než 25 100 nebo méně Více než 100 200 st nebo méně Více než 200 st 300 nebo méně Přes 300 st 25. nebo méně Více než 25 100 nebo méně Více než 100 200 st nebo méně Přes 200 st
    300 nebo méně     		Přes 300 st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    C-MGPM Kluzné ložisko IA, DB, E Rozměr
    (mm)
    Bore
    Velikost
    (mm)     		A DB E
    50. nebo méně Přes 50st
    200 nebo méně     		Přes 200 st 50. nebo méně Přes 50st
    200 nebo méně     		Přes 200 st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (kuličkové pouzdro)
    C-MGPA (vysoce přesné kuličkové pouzdro) / rozměr A,DB,E
    (mm)
    Bore
    Velikost
    (mm)     		A DB E
    25. nebo méně Více než 25. 50. nebo méně Více než 50. 200. nebo méně Přes 200 st 25. nebo méně Více než 25. 50. nebo méně Více než 50. 200. nebo méně Přes 200 st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
