Miniaturní válec řady MGJ s vodicí tyčí
  • Miniaturní válec řady MGJ s vodicí tyčí
Víceosý válec

Miniaturní válec řady MGJ s vodicí tyčí

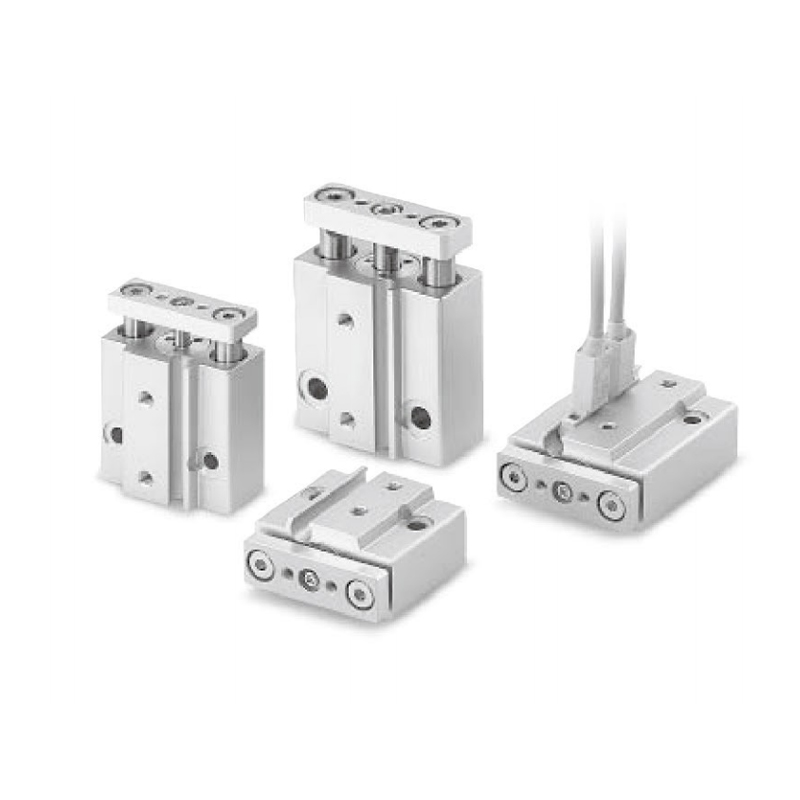

Miniaturní válec s vodicí tyčí řady MGJ je ultrakompaktní pneumatický pohon s integrovanými přesnými vodícími prvky, navržený pro automatizační scénáře s velmi omezeným prostorem a vyžadující přesné vedení.
Flexibilita instalace: Konstrukce těla podporuje pohodlnou instalaci z předního i bočního směru a poskytuje bezproblémové řešení přizpůsobení pro kompaktní uspořádání uvnitř zařízení.
Dokonalá optimalizace prostoru: Jeho hlavní výhoda spočívá v jeho průlomové miniaturizaci a kompaktní konstrukci, která minimalizuje celkové zabírání prostoru a zároveň poskytuje spolehlivý lineární pohyb a vedení, což z něj činí ideální volbu pohonu pro přesná zařízení malých rozměrů a úzké pracovní jednotky.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Tenký válec řady MGP s vodicí tyčí

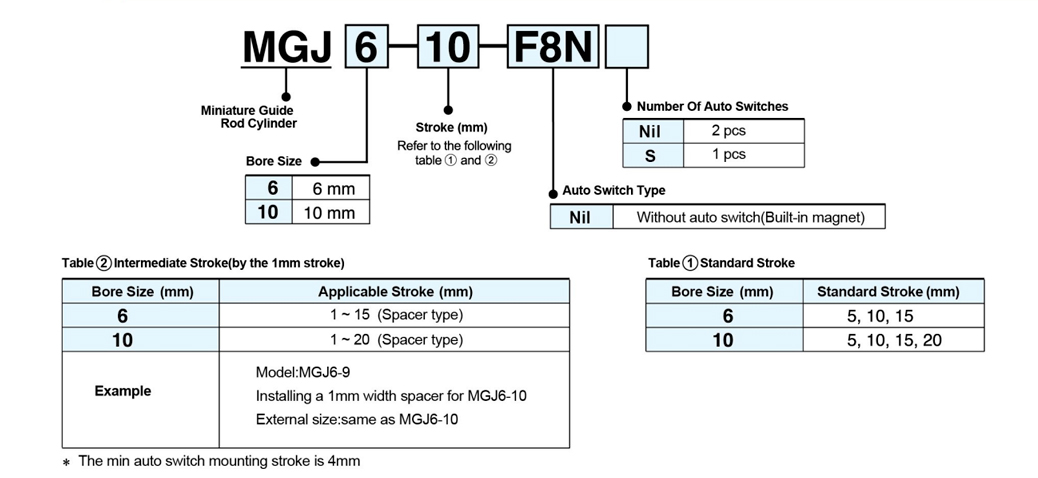

  • Specifikace
    Velikost otvoru (mm) 6 10
    Akce Dvojí působení
    Tekutina vzduch
    Důkazný tlak 1,05 MPa
    Maximální provozní tlak 0,7 MPa
    Min. provozní tlak 0,15 MPa
    Okolní teplota a teplota kapaliny -10~60℃ (bez mrazu)
    Polštář Gumový nárazník na obou koncích
    Mazání Není vyžadováno
    Píst Speef 50–500 mm/s   *
    Tolerance závitu JIS 2 stupeň
    Tolerance délky zdvihu 10 mm
    Velikost portu M3×0,5
    Velikost vodítka 05 06
    Poznámka*: Dávejte pozor, abyste nepřekročili povolenou kinetickou energii válce.

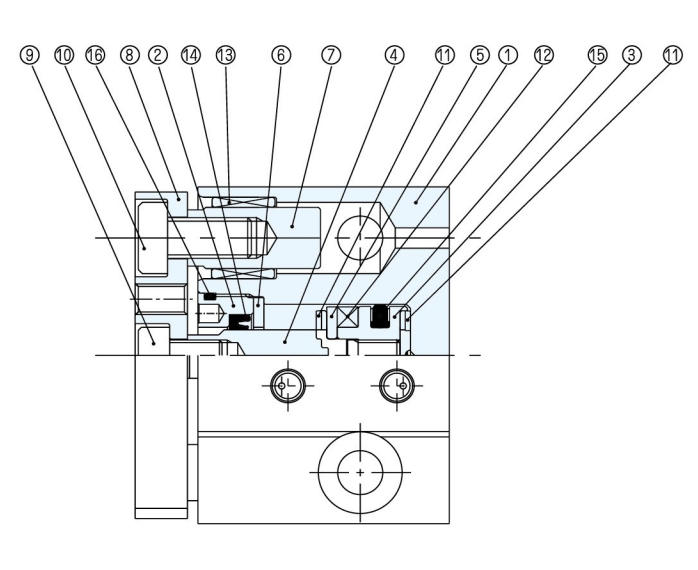

  • Seznam dílů
    Ne. Jméno Materiál Poznámka
    1 Tělo Slitina hliníku Tvrdě eloxovaný
    2 Kryt tyče Slitina hliníku Chromované
    3 Píst Slitina hliníku Chromované
    4 Píst rod Nerezová ocel
    5 Držák magnetu Slitina hliníku Chromované,in case of φ6
    Nerezová ocel V případě φ10
    6 Držák těsnění Slitina hliníku Chromované,in case of φ6
    Nerezová ocel V případě 中10
    7 Vodicí tyč Uhlíková ocel Tvrdě pochromováno
    8 Talíř Slitina hliníku Tvrdě eloxovaný
    9 Momentový šroub s vnitřní hlavou Cabonová ocel Poniklováno, v případě φ6
    Šroub s vnitřním šestihranem Uhlíková ocel Poniklováno, v případě φ10
    10 Šroub s vnitřním šestihranem s ohřívací hlavou Uhlíková ocel Poniklované
    11 Nárazník Pryskyřice
    12 Magnet -
    13 Pouzdro NBR
    14 Těsnění tyče NBR
    15 Píst sea NBR
    16 O-kroužek NBR
