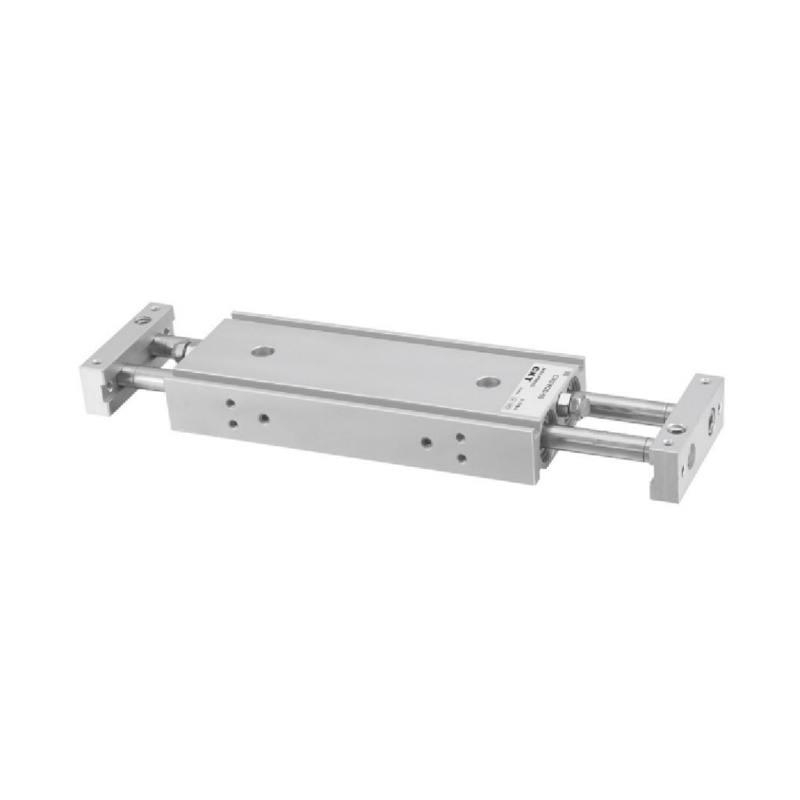

Válec s dvojitou tyčí řady CXSW
  • Válec s dvojitou tyčí řady CXSW
Víceosý válec

Válec s dvojitou tyčí řady CXSW

1. Maximální povolené zatížení je 2-3x větší než u řady CXS
2. Konstrukce se dvěma válci, 2krát větší výstupní síla
3. Vysoká přesnost bez rotace
4. Silná odolnost proti bočnímu zatížení
5. Standardní se zařízením pro nastavení zdvihu: 0-10mm.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Tenký válec řady MGP s vodicí tyčí
DALŠÍ：Dvojválec řady CXS (základní typ)
  • Specifikace
    Velikost otvoru (mm) 6 10 15 20 25 32
    Tekutina vzduch
    Akce Dvojí působení
    Max.Operating Pressure
    (Mpa)     		0.7
    Min.Provozní tlak
    (Mpa)     		0.15 0.1
    Okolní a teplota tekutiny -10~ 60℃ (bez mrazu)
    Polštář Gumový nárazník na obou koncích
    Provozní rychlost pístu
    (mm/s)     		50~500
    Struktura Dvojitá tyč (Dvakrát výstupní síla)
    * Mazání Není vyžadováno
    Nastavitelný rozsah zdvihu 0~-10 mm
    Ložisko Kluzné ložisko/kuličkové ložisko
    Potrubní port M5×0,8 Rc1/8
    *Pokud chcete použít mazání, použijte ISOVG32.

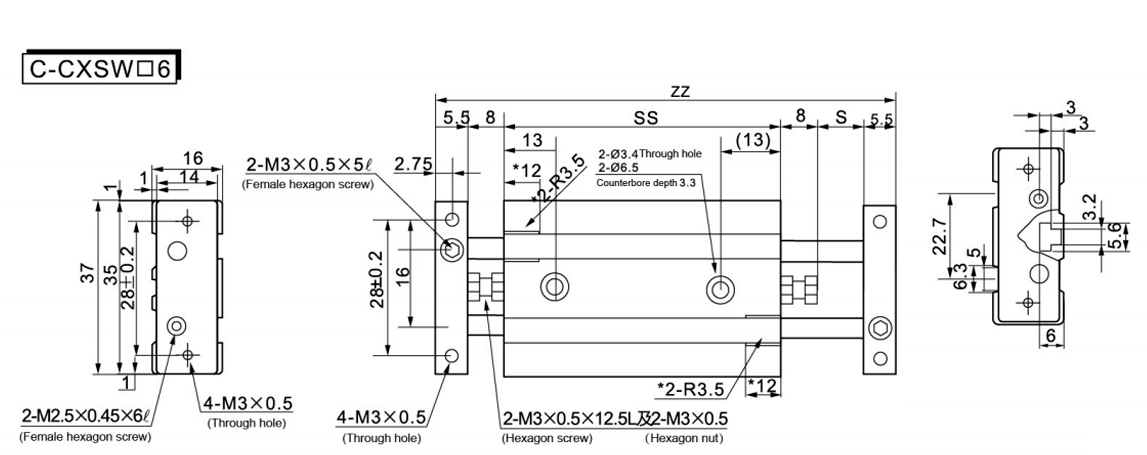

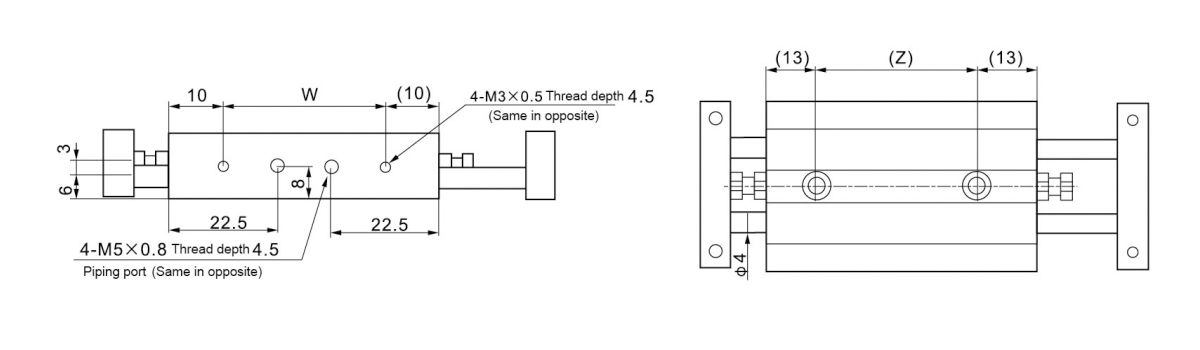

  • Model S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Chcete-li nainstalovat magnetické spínače pro cylindrické vložky C-CXSW□6-10   a C-CXSW□6-20  , odstraňte část sloužící k zajištění jímky magnetického spínače. (Rozměry označené *)

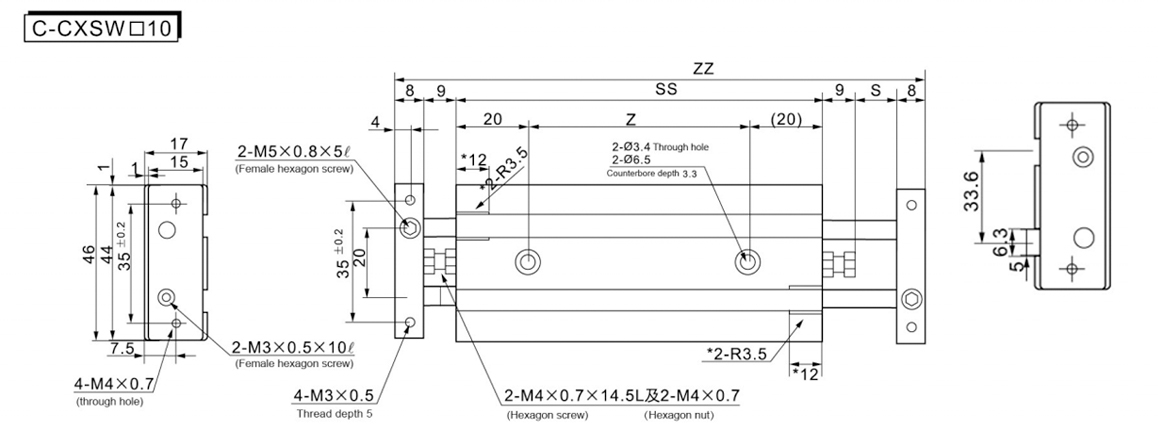

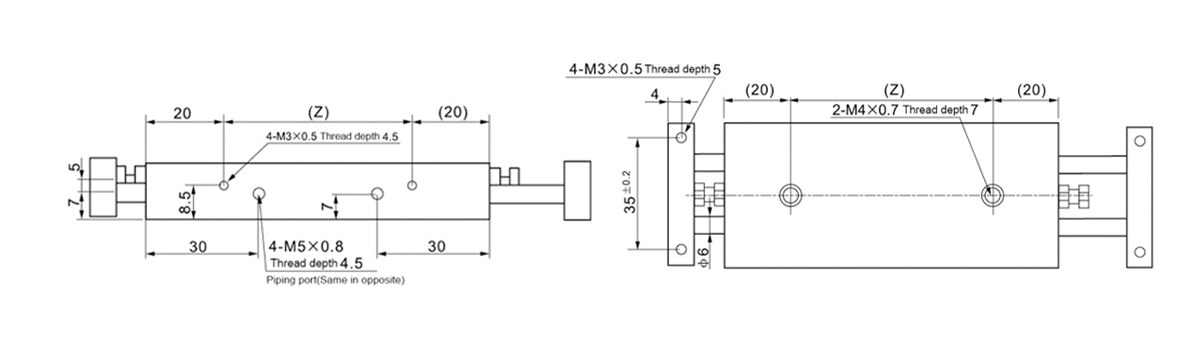

    Model S SS ZZ Z
    Standardníníníníní
    Mrtvice     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Dlouhé
    Mrtvice
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Chcete-li nainstalovat magnetické spínače pro válce C-CXSW□10-10 a C-CXSW□10-20, odstraňte část jímky magnetického spínače, která se používá k zajištění magnetického spínače. (Rozměry označené *)

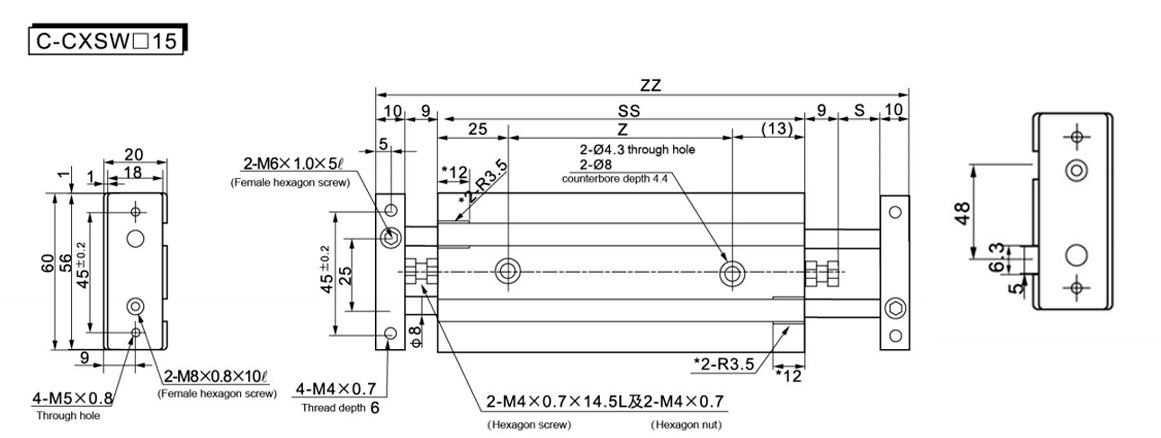

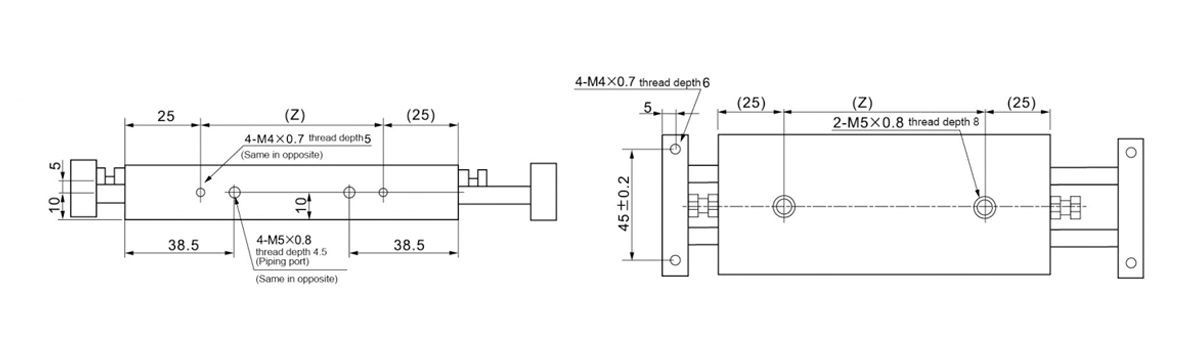

    Model S SS ZZ Z
    Standardníníníníní
    Mrtvice     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Dlouhé
    Mrtvice
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Chcete-li nainstalovat magnetické spínače pro válce C-CXSW□15-10 a C-CXSW□15-20, odstraňte část použitou k zajištění jímky magnetického spínače. (Rozměry označené *)

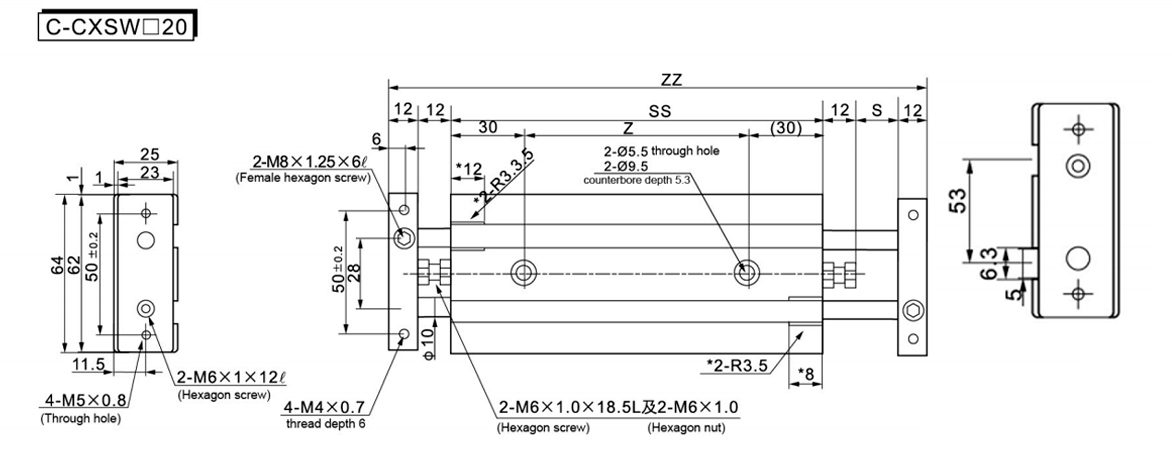

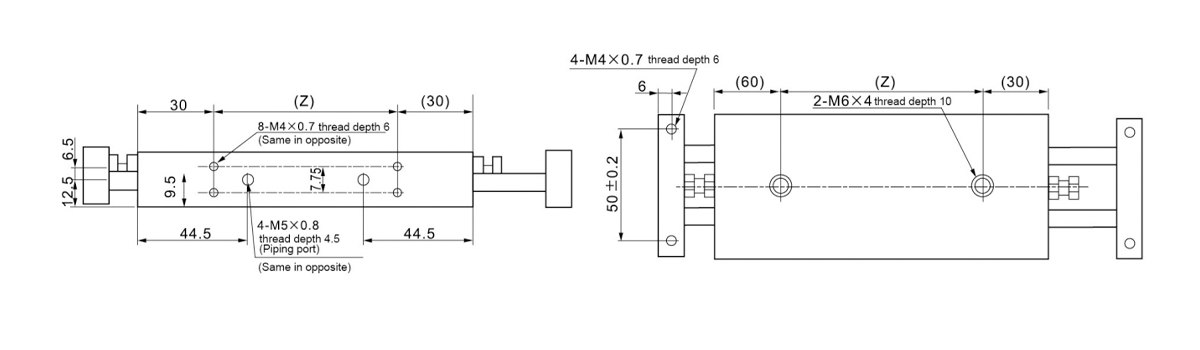

    Model S SS ZZ Z
    Standardníníníníní
    Mrtvice     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Dlouhé
    Mrtvice
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Chcete-li nainstalovat magnetický spínač pro cylindrickou vložku C-CXSW□20-10, odřízněte část jímky magnetického spínače, která slouží k jeho zajištění. (Rozměry označené *)

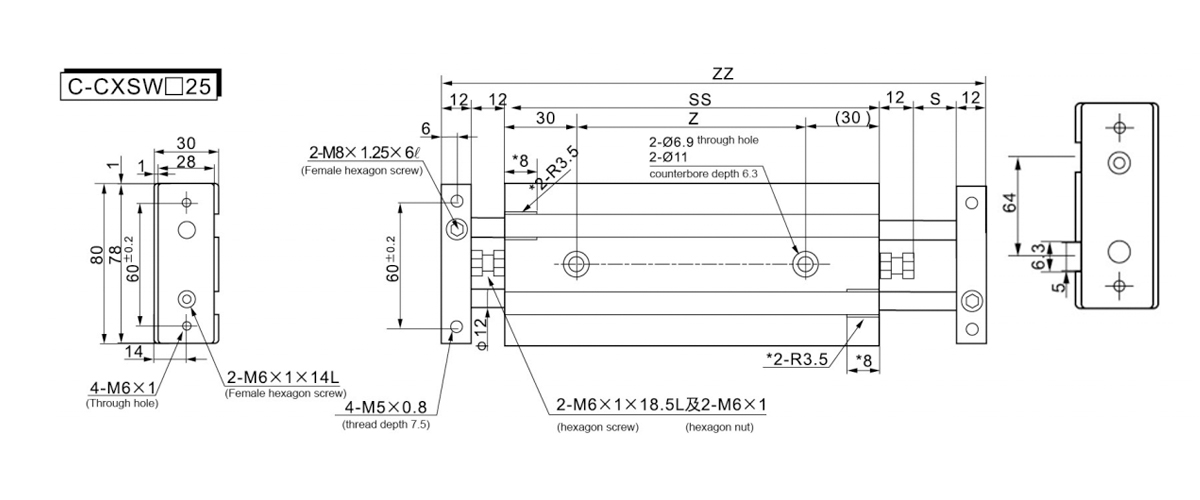

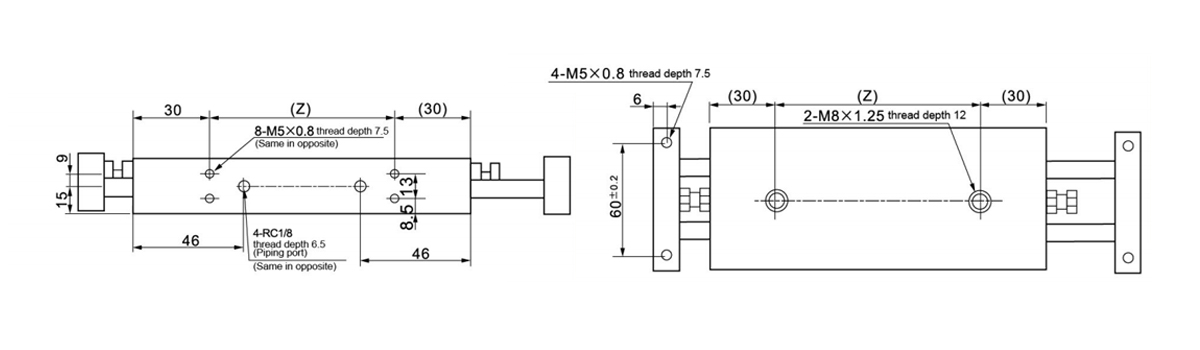

    Model S SS ZZ Z
    Standardníníníníní
    Mrtvice     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Dlouhé
    Mrtvice
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Chcete-li nainstalovat magnetický spínač pro cylindrickou vložku C-CXSW□25-10, odstraňte část použitou k zajištění jímky magnetického spínače.
    (Rozměry označené *)

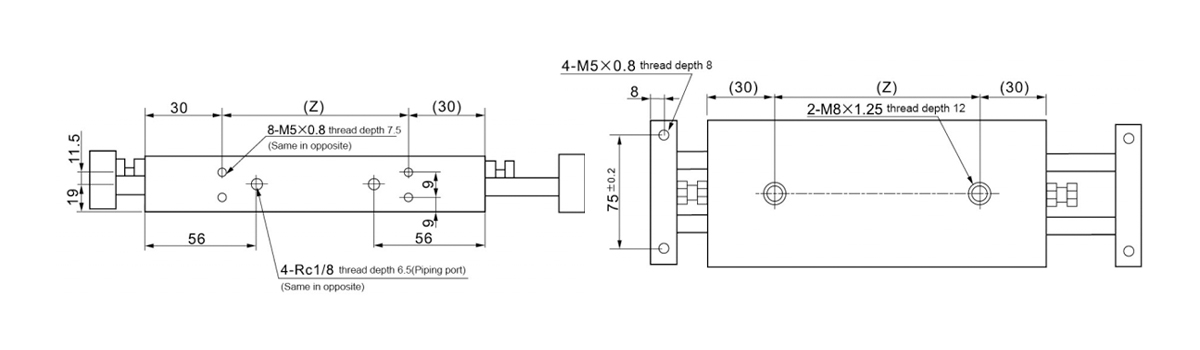

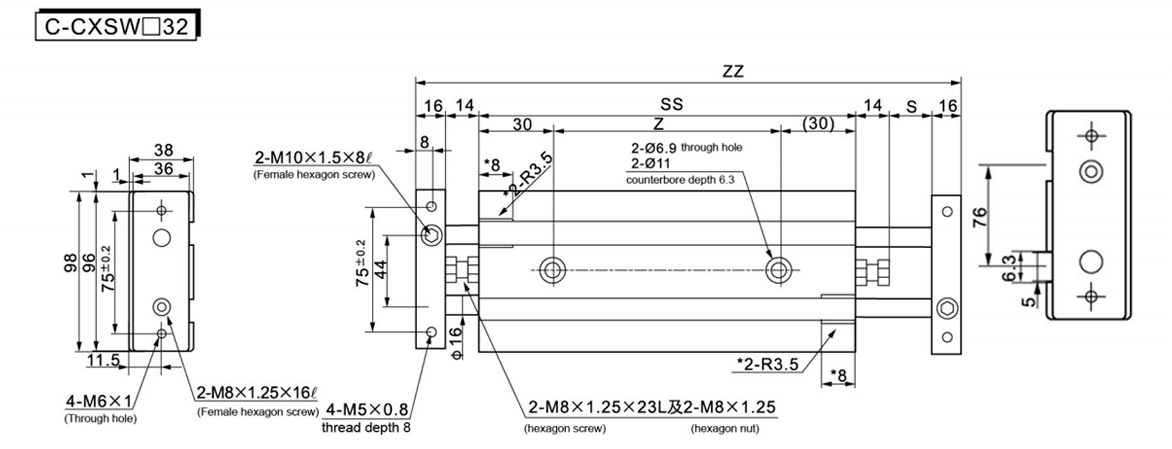

    Model S SS ZZ Z




    Standardníníníníní
    Mrtvice     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Dlouhé
    Mrtvice
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Chcete-li nainstalovat magnetický spínač pro cylindrickou vložku C-CXSW□32-10, odstraňte část použitou k zajištění jímky magnetického spínače. (Rozměry označené *)
