Dvojválec řady CXS (základní typ)

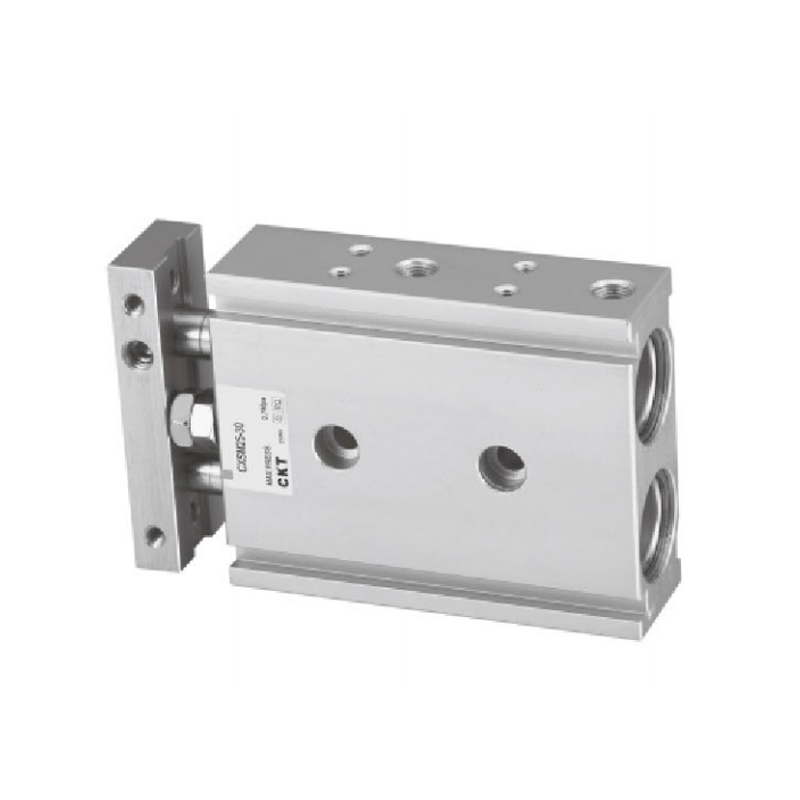

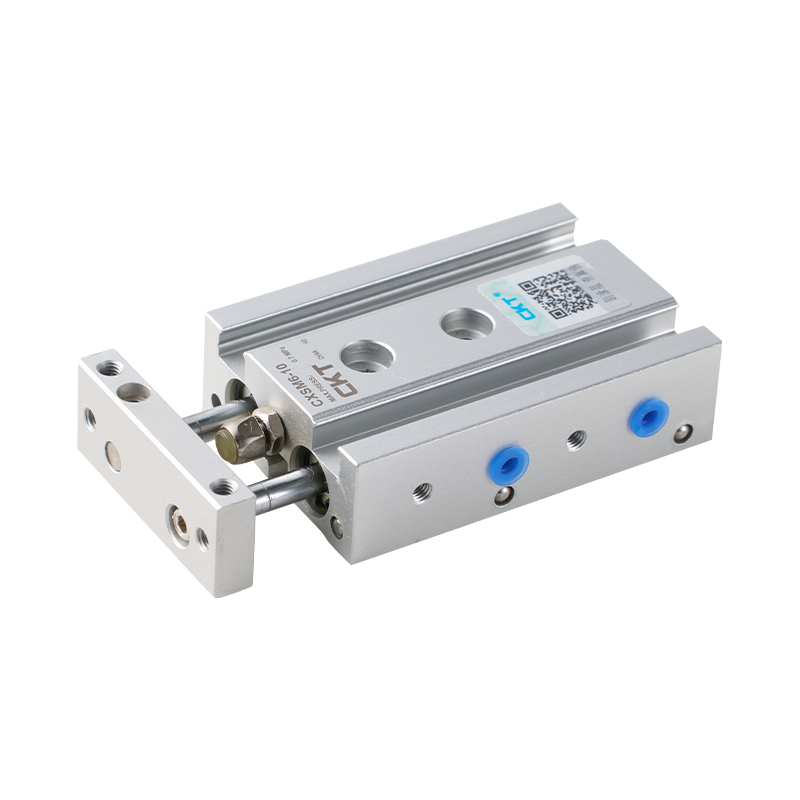

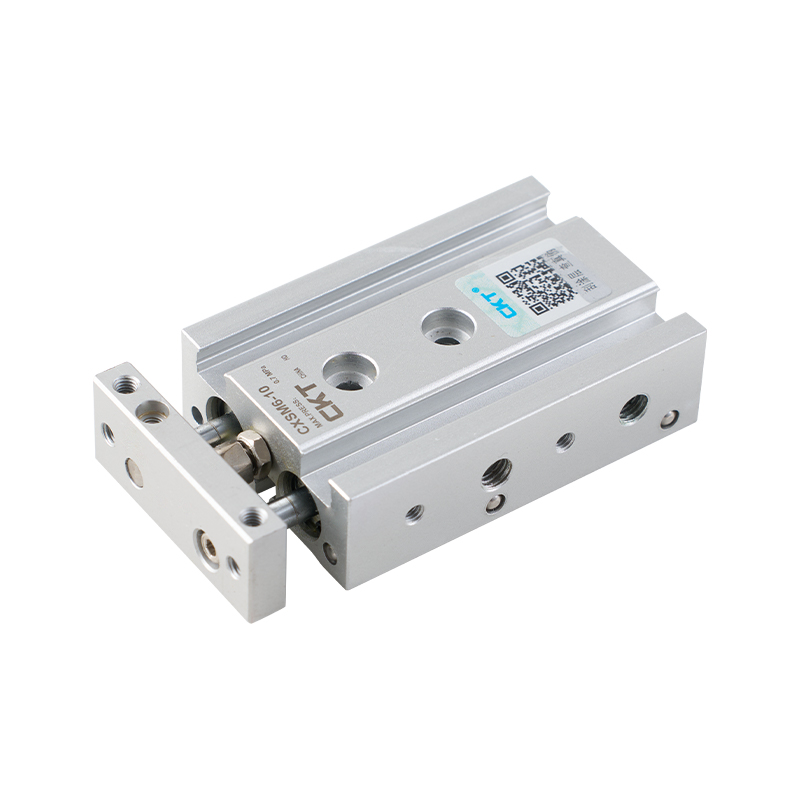

Dvojválec řady CXS (základní typ) je tenký paralelní válec s dvojitou pístnicí. Jeho kompaktní konstrukce výrazně šetří instalační prostor a konstrukce s dvojitým pístem dosahuje teoretické dvojnásobné výstupní síly. Tato řada válců má vynikající antitorzní (nerotační) přesnost a zvýšenou antilaterální nosnost a je navržena pro automatizační aplikace s omezeným prostorem a vysokým tahem, vysokou přesností a vysokou stabilitou.

Hlavní výhody:

1. Dvojitý výstup, kompaktní a tenký: Unikátní konstrukce s paralelním dvojitým pístem poskytuje dvojnásobnou sílu tahu/tahu než u jednotyčového válce stejného průměru válce při velmi malé instalační výšce.

2. Vysoká přesnost, bez rotace: Přesný zesílený vodicí systém zajišťuje nerotační lineární pohyb pístnice pro dosažení přesného polohování.

3. Vysoká odolnost proti bočnímu zatížení: Zesílená pístnice a design tuhého vedení účinně odolávají excentrickému zatížení a bočním silám, což zajišťuje hladký a spolehlivý provoz.

4. Spolehlivý základ: Standardní zdvih, vestavěná vyrovnávací paměť a pevná konstrukce splňují obecné potřeby automatizace.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Válec s dvojitou tyčí řady CXSW
DALŠÍ：Dvojválec řady TDA/TN (Ø10~Ø32)
  • Specifikace
    Velikost otvoru (mm) 6 10 15 20 25 32
    Tekutina vzduch
    Akce Dvojí působení
    Max.provozní tlak (MPa) 0.7
    Min. provozní tlak (MPa) 0.15 0.1 0.05
    Okolní teplota a teplota kapaliny -10~ 60℃ (bez mrazu)
    Polštář Oboustranný gumový nárazník
    Provozní rychlost pístu (mm/s) 30~300 30~800 30~700 30~600
    Struktura Dvojitá tyč (Dvakrát výstupní síla)
    * Mazání Není vyžadováno
    Nastavitelný rozsah zdvihu Zpětný zdvih 0~-5mm
    Ložisko Kluzné ložisko/kuličkové ložisko
    Nerotační
    Tolerance     		Kluzné Ložisko ±0,1°
    Kulové  pouzdro
    Ložisko     		±0,1°
    Velikost portu M5×0,8 1/8
    *Pokud chcete používat mazání, použijte  ISOVG32 .

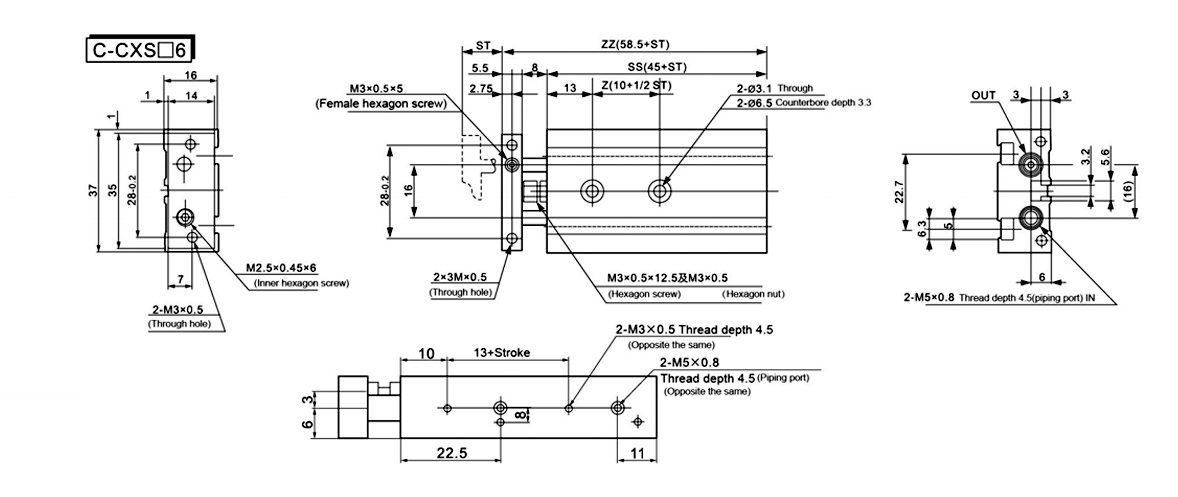

  • Model Mrtvice 10 1/2 taktu 13 Mrtvice 45 zdvih 58,5 zdvih
    C-CXS□6-10 10 15 23 55 68.5
    C-CXS□6-20 20 20 33 65 78.5
    C-CXS□6-30 30 25 43 75 88.5
    C-CXS□6-40 40 30 53 85 98.5
    C-CXS□6-50 50 35 63 95 108.5

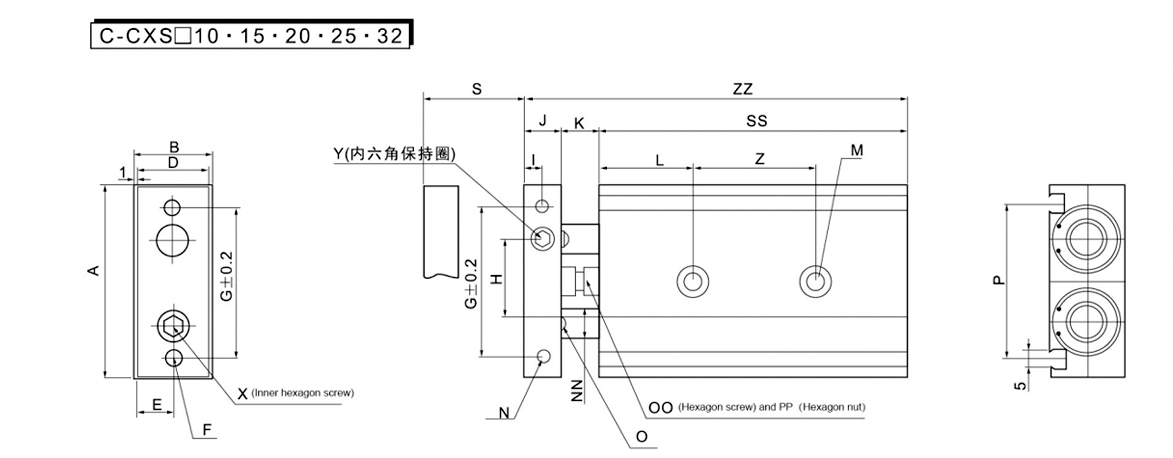

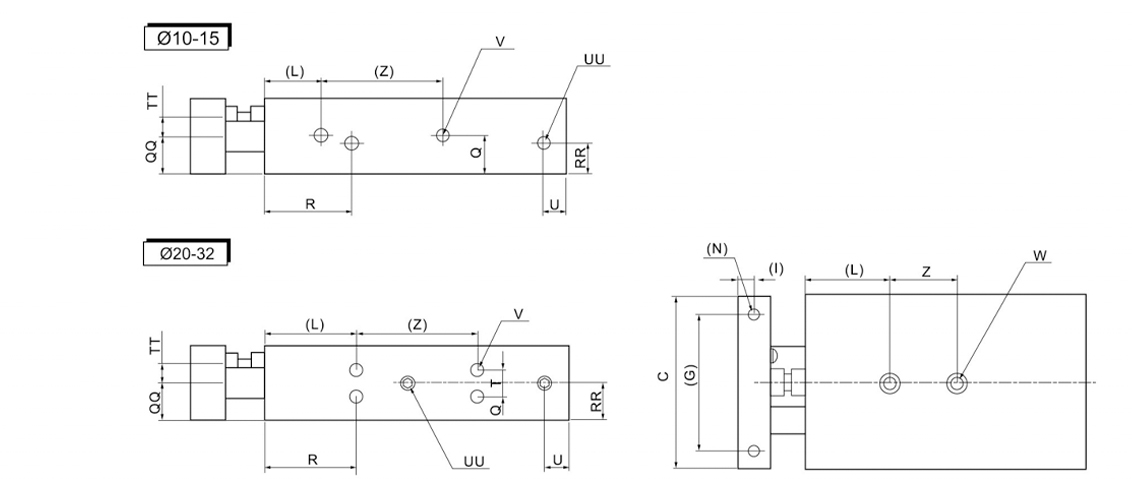

    Model A B C D E F G H I J K L M N NN O OO P PP Q QQ R RR S SS T TT U UU V W X Y Z ZZ
    C-CXS□10-10 46 17 44 15 7.5 2-M4×0,7 (průchozí otvor) 35 20 4 8 9 20 2-03.4
    Průchozí otvor
    2-06.5
    Záhlubník
    hloubka 3.3     		2-M3X0,5
    Závit
    hloubka 5     		Ø6 5 M4×0,7×14,5L 33.6 M4×0,7 8.5 7 30 7 10 65 - 5 8 2-M5X0,5
    Závit
    hloubka 4,5
    Otvor pro přívod vzduchu
    (Stejně v
    opak)     		4-M3X0,5
    Závit
    hloubka 4,5
    (Stejně v
    opak)     		2-M4
    X0,7
    Závit
    hloubka 7     		M3×0,5×10L M3×0,5×5L 30 82
    C-CXS□10-20 20 75 92
    C-CXS□10-30 30 85 40 102
    C-CXS□10-40 40 95 112
    C-CXS□10-50 50 105 122
    C-CXS□15-10 58 20 56 18 9 2-M5×0,8 (průchozí otvor) 45 25 5 10 9 30 2-24.3
    Průchozí otvor
    2-28
    Záhlubník
    hloubka 4.4     		2-M4X0,7
    Závit
    hloubka 6     		Ø8 6 M4×0,7×14,5L 48 M4×0,7 10 10 38.5 10 10 70 - 5 8 2-M5X0,8
    Závit
    hloubka  4,5
    Otvor pro přívod vzduchu
    (Stejně v
    opak)     		4-M4X0,7
    Závit
    hloubka 5
    (Stejně v
    opak)     		2-M5
    X0,8
    Závit
    hloubka 8     		M3×0,8×10L M4×0,7×4L 25 89
    C-CXS□15-20 20 80 99
    C-CXS□15-30 30 90 109
    C-CXS□15-40 40 100 35 119
    C-CXS□15-50 50 110 129
    C-CXS□20-10 64 25 62 23 11.5 2-M5×0,8 (průchozí otvor) 50 28 6 12 12 30 2-05.5
    Průchozí otvor
    2-09.5
    Záhlubník
    hloubka 5.3     		2-M4X0,7
    Závit
    hloubka 6     		Ø10 8 M6×1,0×18,5L 53 M6 × 1,0 7.75 12.5 45 7.75 10 80 9.5 6.5 8 2-M5X0,8
    Závit
    hloubka 4,5
    Otvor pro přívod vzduchu
    (Stejně v
    opak)     		8-M4X0,7
    Závit
    hloubka 6
    (Stejně v
    opak)     		2-M6
    X1,0
    Závit
    hloubka 10     		M6 × 1,0×12L M5×0,8×5L 30 104
    C-CXS□20-20 20 90 114
    C-CXS□20-30 30 100 40 124
    C-CXS□20-40 40 110 134
    C-CXS□20-50 50 120 144
    C-CXS□20-75 75 145 60 169
    C-CXS□20-100 100 170 194
    C-CXS□25-10 80 30 78 28 14 2-M6×1,0 (průchozí otvor) 60 35 6 12 12 30 2-Q6.9
    Průchozí otvor
    2-011
    Záhlubník
    hloubka 6.3     		2-M5X0,8
    Závit
    hloubka 7.5     		Ø12 10 M6×1,0×18,5L 64 M6 × 1,0 8.5 15 46 15 10 82 13 9 9 4-1/8X0,8
    Závit
    hloubka 6.5
    Vstupní otvor Ai
    (Stejně v
    opak)     		8-M8X0,8
    Závit
    hloubka 7.5
    (Stejně v
    opak)     		2-M8
    X1,25
    Závit
    hloubka 12     		M6 × 1,0×14L M6×1,×5L 30 106
    C-CXS□25-20 30 92 116
    C-CXS□25-30 40 102 126
    C-CXS□25-40 50 122 40 136
    C-CXS□25-50 75 147 146
    C-CXS□25-75 100 172 60 17
    C-CXS□25-100 196
    C-CXS□32-10 98 38 96 36 18 2-M6×1,0 (průchozí otvor) 75 44 8 16 14 30 2-06.9
    Průchozí otvor
    2-011
    Záhlubník
    hloubka 63     		2-M5X0,8
    Závit
    hloubka 8     		Ø16 13 M8×12,5×23L 76 M8 × 1,25 9 19 56 19 10 92 20 11.5 10 4-1/8X0,8
    Závit
    hloubka 6.5
    Otvor pro přívod vzduchu
    (Stejně v
    opak)     		8-M5X0,8
    Závit
    hloubka 7.5
    (Stejně v
    opak)     		2-M8
    X1,25
    Závit
    hloubka 12     		M8 × 1,25×16L M8 × 1,25×8L 40 122
    C-CXS□32-20 20 102 132
    C-CXS□32-30 30 112 142
    C-CXS□32-40 40 122 50 152
    C-CXS□32-50 50 132 162
    C-CXS□32-75 75 157 70 187
    C-CXS□32-100 100 182 212
