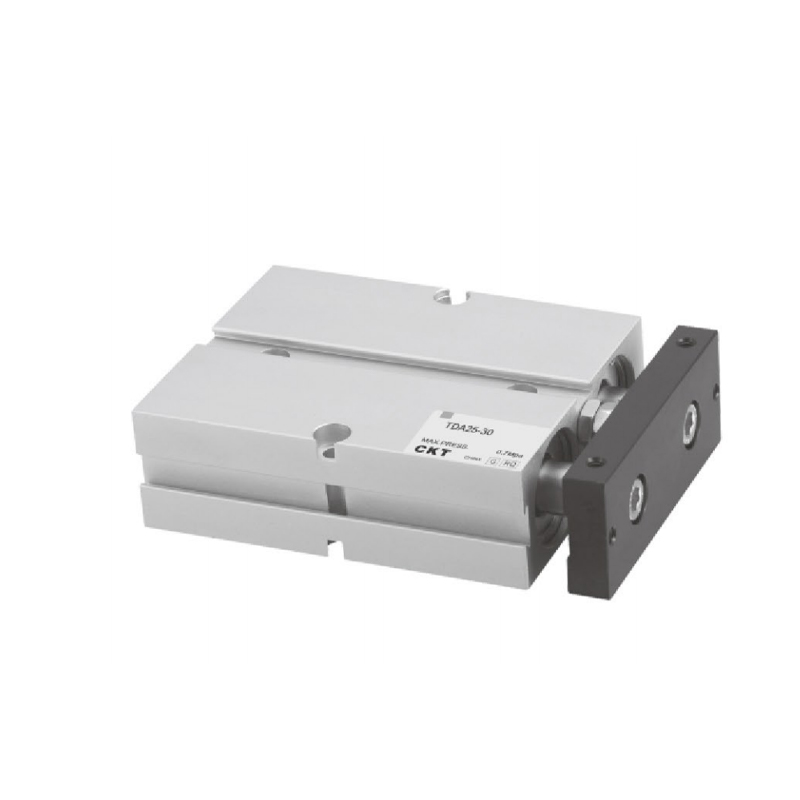

Dvojválec řady TDA/TN (Ø10~Ø32)
  • Dvojválec řady TDA/TN (Ø10~Ø32)
Víceosý válec

Dvojválec řady TDA/TN (Ø10~Ø32)

1. Vložené tělo je upevněno a instalováno, aby se ušetřilo místo pro instalaci;
2. Má určité vlastnosti proti ohybu a zkroucení a může odolat určitému bočnímu zatížení;
3. Na třech stranách upevňovací desky jsou montážní otvory pro usnadnění vícepolohového nakládání;
4. Antikolizní podložka na předním konci těla může upravit zdvih válce a zmírnit náraz;
5. Standardní konfigurace této řady válců je magnetický typ a bez magnetického typu neexistuje žádná možnost.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Dvojválec řady CXS (základní typ)
DALŠÍ：Žádný další článek
  • Specifikace
    Velikost otvoru (mm) 10 16 20 25 32
    Akce Dvojí působení
    Tekutina vzduch
    Rozsah provozního tlaku 0,1~1,0MPa (14~145psi)
    Důkazný tlak 1,5 MPa (215 psi)
    Provozní teplota
    (℃)     		-20~70
    Rozsah provozní rychlosti
    (mm/s)     		30~500
    Nastavitelný zdvih -10~0
    Tolerance délky zdvihu 1.00
    Polštář Nárazník
    Nerotační tolerance ±0,4° ±0,3°
    Velikost portu M5×0,8 PT1/8
    *Přesnost bez rotace se vztahuje k úhlu, pod kterým se může otáčet upevňovací deska válce, když je válec zcela zatažen；
    **Pro připojení potrubí jsou k dispozici typy závitů NPT a G.
    Také: Řada C-TN plně magnetická.

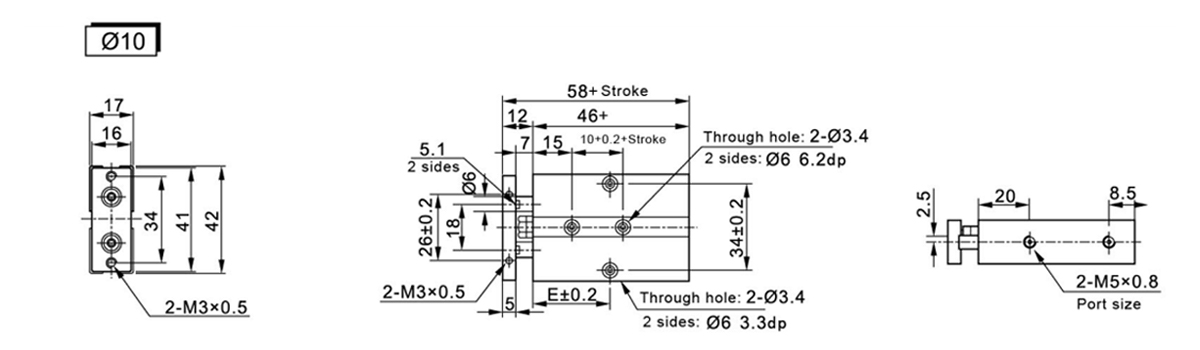

  • Symbol/tah 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

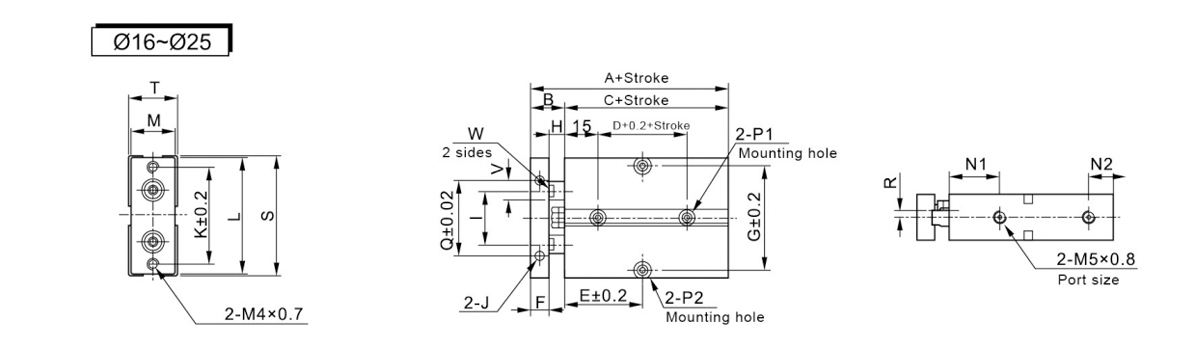

    Symbol/tah A B C D Mrtvice≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/tah G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Hloubka5 47 53 20 22 11 Obě strany:07,5 Hloubka 7,2mm Průchozí otvor Ø4,5 Obě strany:08 Hloubka4,5mm Průchozí otvorØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Hloubka5 55 61 24 25 12 Obě strany:07,5 Hloubka 7,2mm Průchozí otvor Ø4,5 Obě strany:08 Hloubka4,5mm Průchozí otvor Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Hloubka5 66 72 29 27 12 Obě strany:07,5 Hloubka 7,2mm Průchozí otvor Ø4,5 Obě strany:08 Hloubka4,5mm Průchozí otvorØ4,5 56 6 73 30 12 10.1

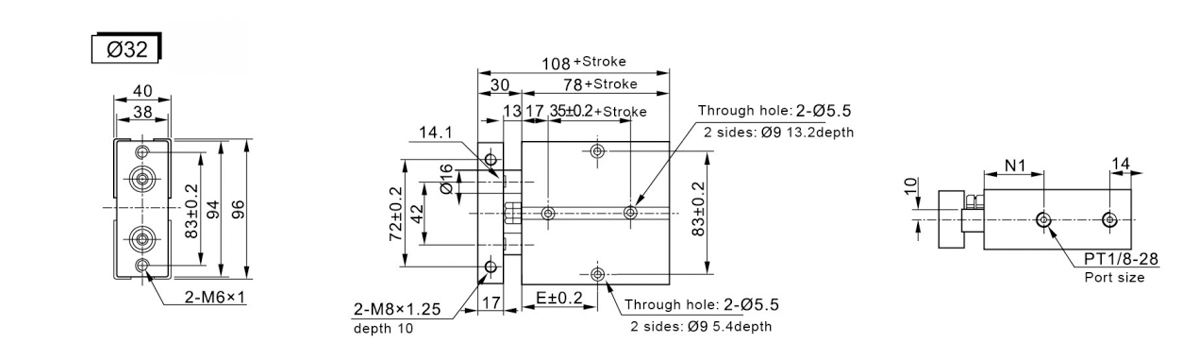

    Symbol/tah 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
