Miniválce z nerezové oceli řady MA Dodavatelé

Domů / Produkty / Vzduchový válec / Mini válec / Miniválce z nerezové oceli řady MA

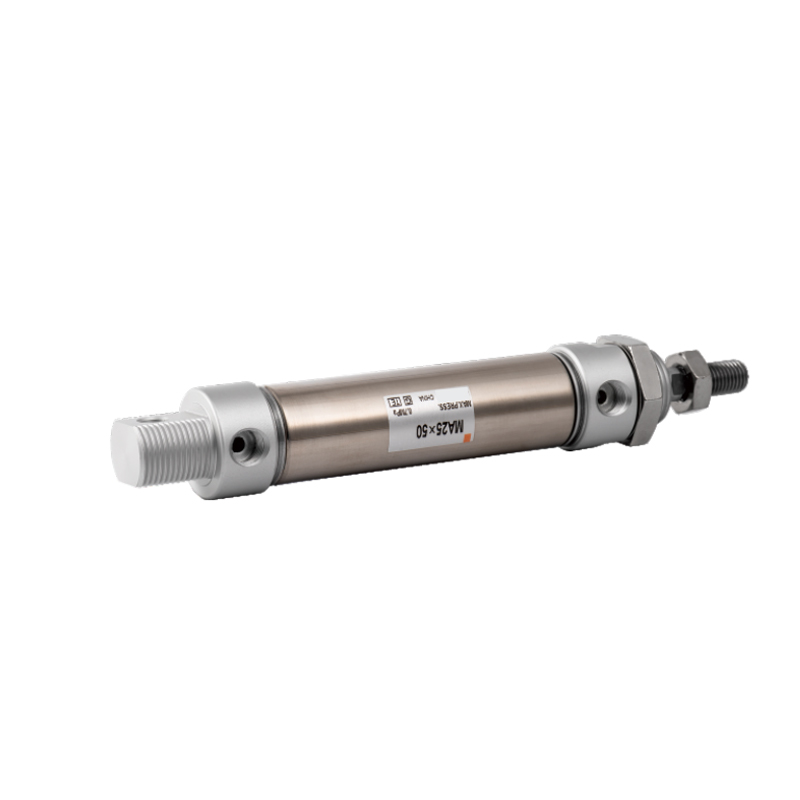

Miniválce z nerezové oceli řady MA Miniválce z nerezové oceli řady MA
  • Miniválce z nerezové oceli řady MA
  • Miniválce z nerezové oceli řady MA
Mini válec

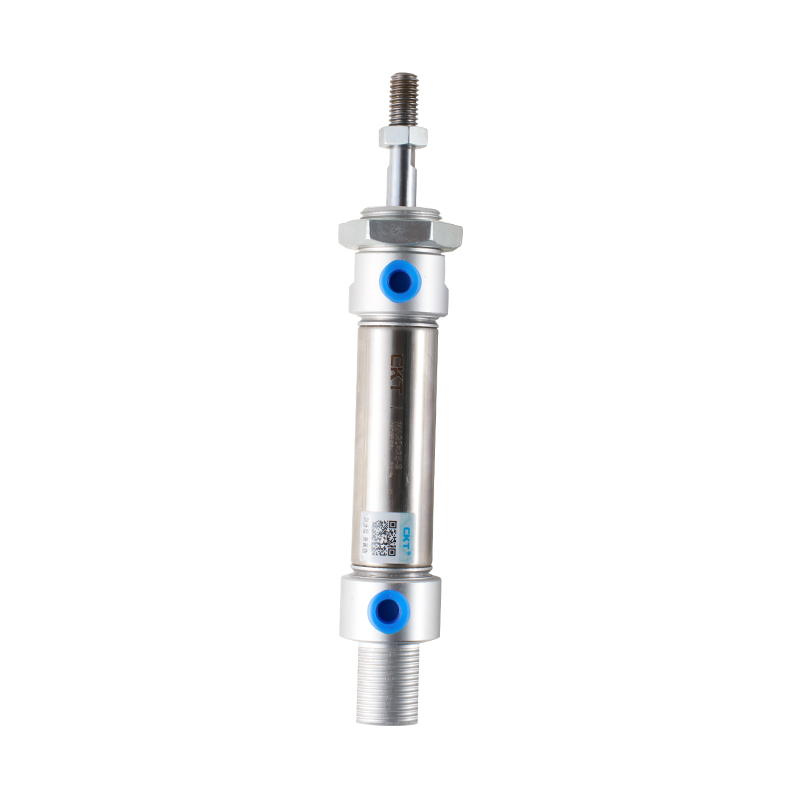

Miniválce z nerezové oceli řady MA

1. Těsnění pístu má speciálně tvarovanou dvoucestnou těsnící strukturu s kompaktní velikostí a funkcí skladování oleje;
2. Přední a zadní kryty jsou vybaveny pevnými protikolizními podložkami pro snížení zpětného nárazu válce;
3. Různé formy zadního krytu usnadňují instalaci válce;
4. Přední a zadní kryty a tělo válce z nerezové oceli mají nýtovanou rolovací konstrukci se spolehlivým spojením;
5. Tělo válce využívá vysoce přesné trubky z nerezové oceli s vysokou pevností a odolností proti korozi;
6. Zákazníci si mohou vybrat lahve různých specifikací a příslušenství pro instalaci lahví;
7. Všechny válce v této sérii jsou připevněny magnety.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Mini válec z hliníkové slitiny řady MAL
DALŠÍ：Miniválec z nerezové oceli řady CM2 (jednočinný)
  • Vnitřní průměr (mm) 16 20 25 32 40 50 63

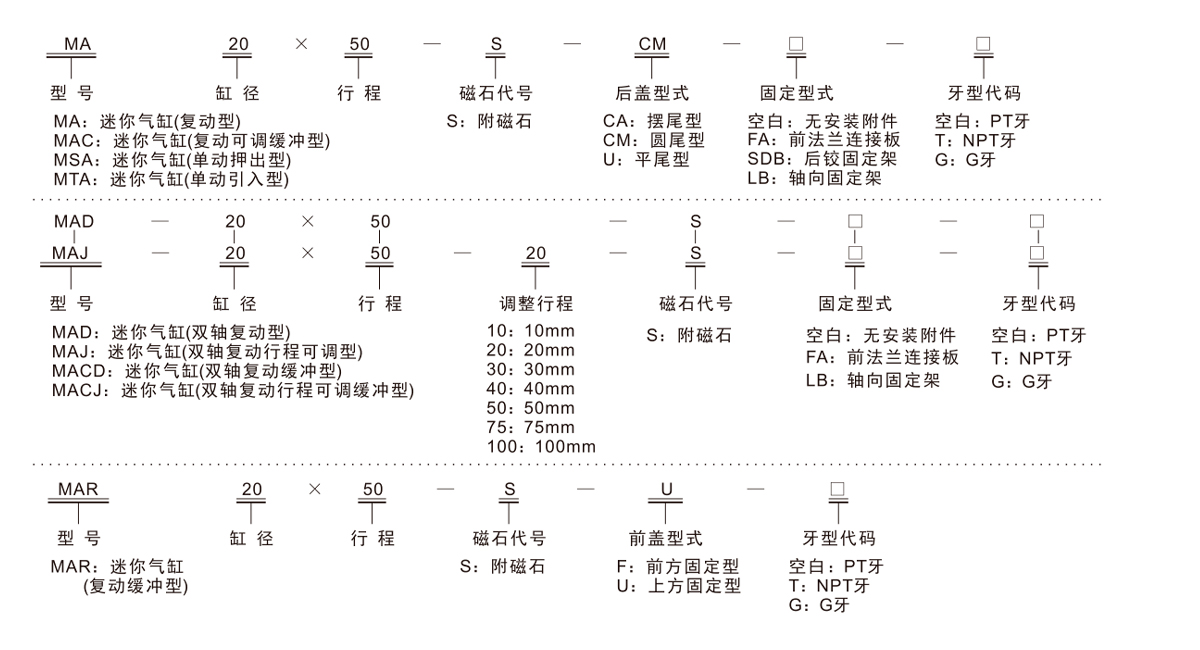

    Typ akce MSAI  MTA Jednočinný typ -
    MAR - Reciproční typ
    MAI  MADI  MAJ Reciproční typ -
    MACI  MACDI   MACJ - Dvojčinný typ odpružení
    pracovní médium vzduch
    Rozsah provozního tlaku Reciproční typ 0,1~1,0MPa (15~145Psi)
    Jednočinný typ 0,2~1,0MPa (28~145Psi)
    Zaručená tlaková odolnost 1,5 MPa (215 Psi)
    Rozsah provozních teplot °C -20~70
    Rozsah provozních otáček Jednočinný typ:50~800mm/s
    Opakující se typ: 30~800 mm/s
    Rozsah tolerance pojezdu 0~150*10        >150 14
    Typ vyrovnávací paměti Řada C-MAC, C-MACD, C-MACJ: Nastavitelná vyrovnávací paměť;
    Další série: Antikolizní podložky
    *Převzatý průměr M5×0,8 PT1/8 PT1/4
    *Pro připojení jsou k dispozici typy závitů NPT a G.

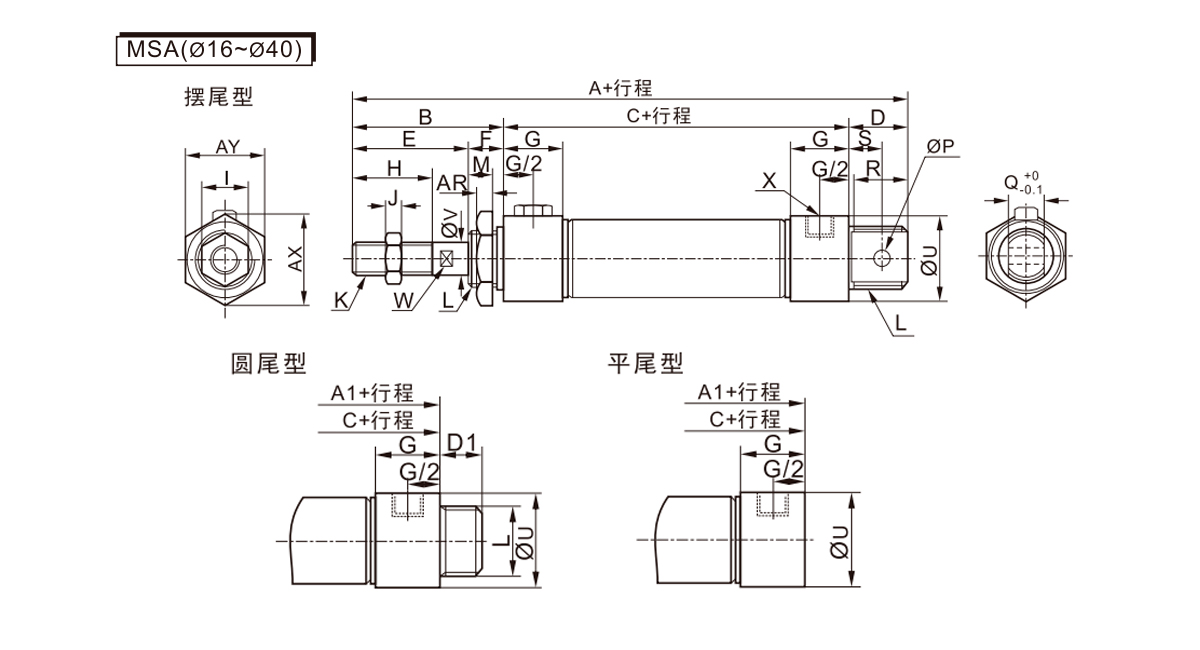

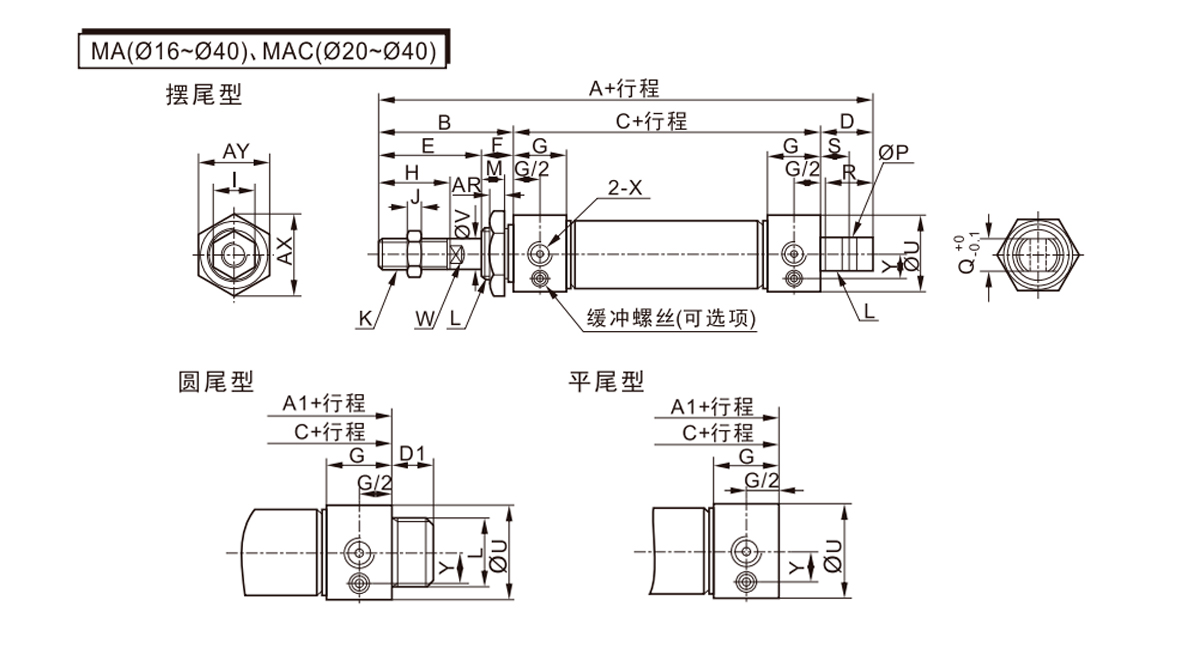

  • Vnitřní průměr/symbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Průměr válce/symbol U V
    50 53 16
    63 67 16

    Symbol A A1 B C D D1 E F G H I
    Vnitřní průměr/zdvih ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Vnitřní průměr/symbol J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

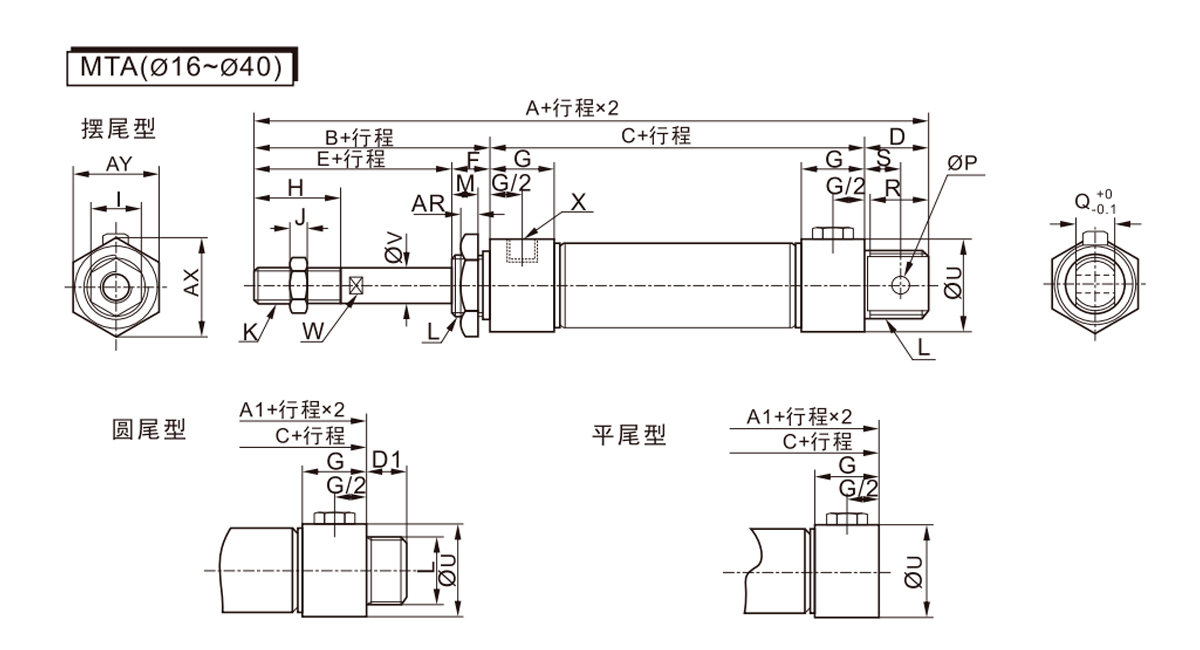

    Symbol A A1 B C D D1 E F
    Vnitřní průměr/zdvih ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Vnitřní průměr/symbol G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

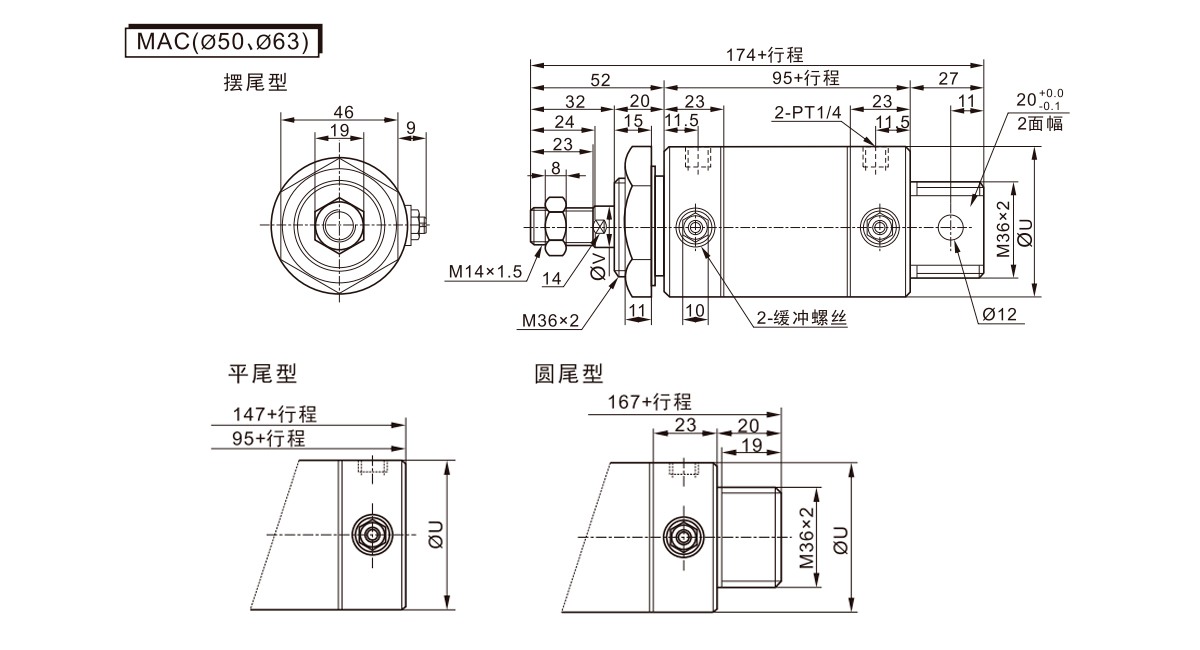

    Vnitřní průměr/symbol A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22 × 1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

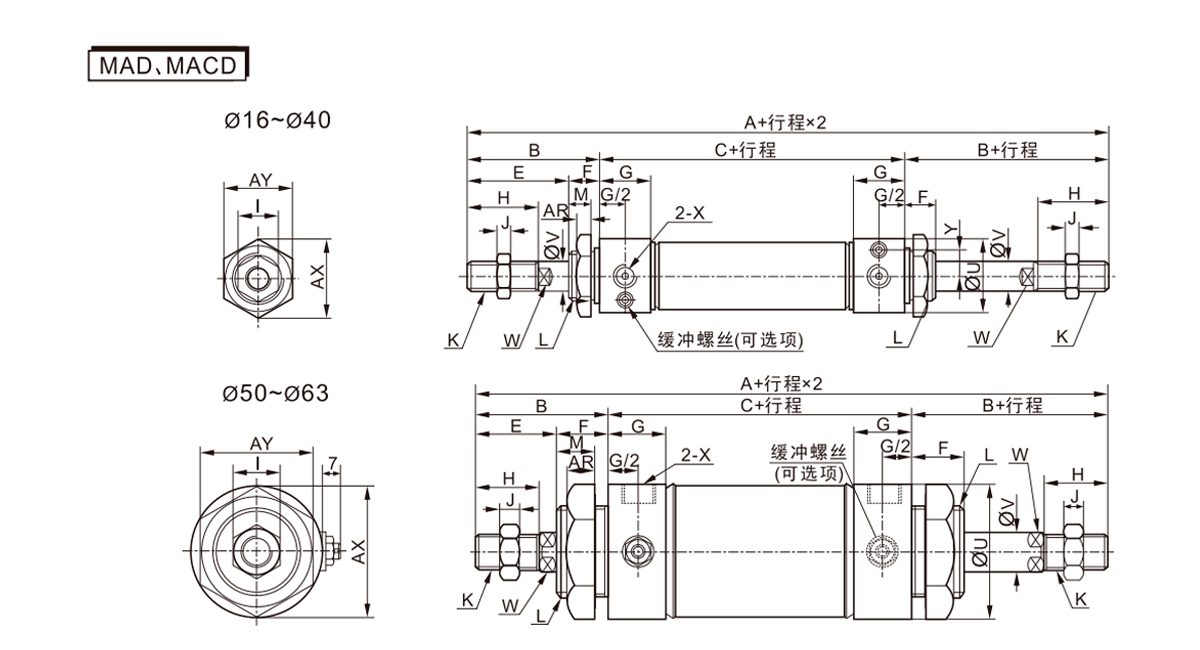

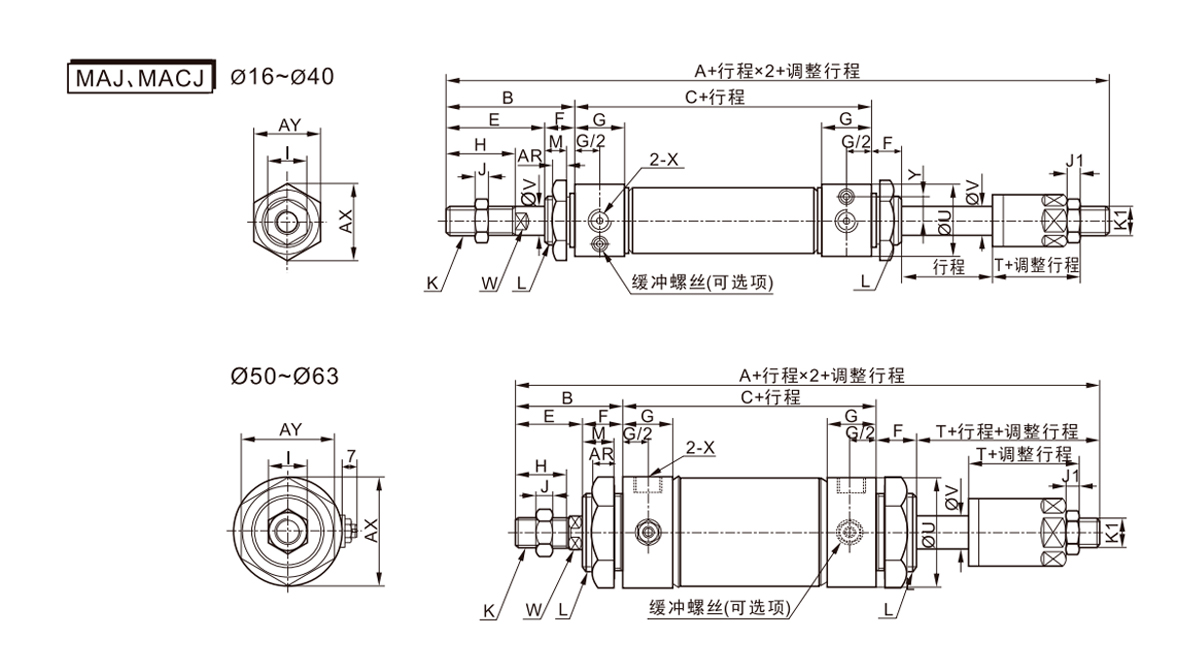

    Vnitřní průměr/symbol A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8 × 1,25 M8 × 1,25 M22 × 1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22 × 1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

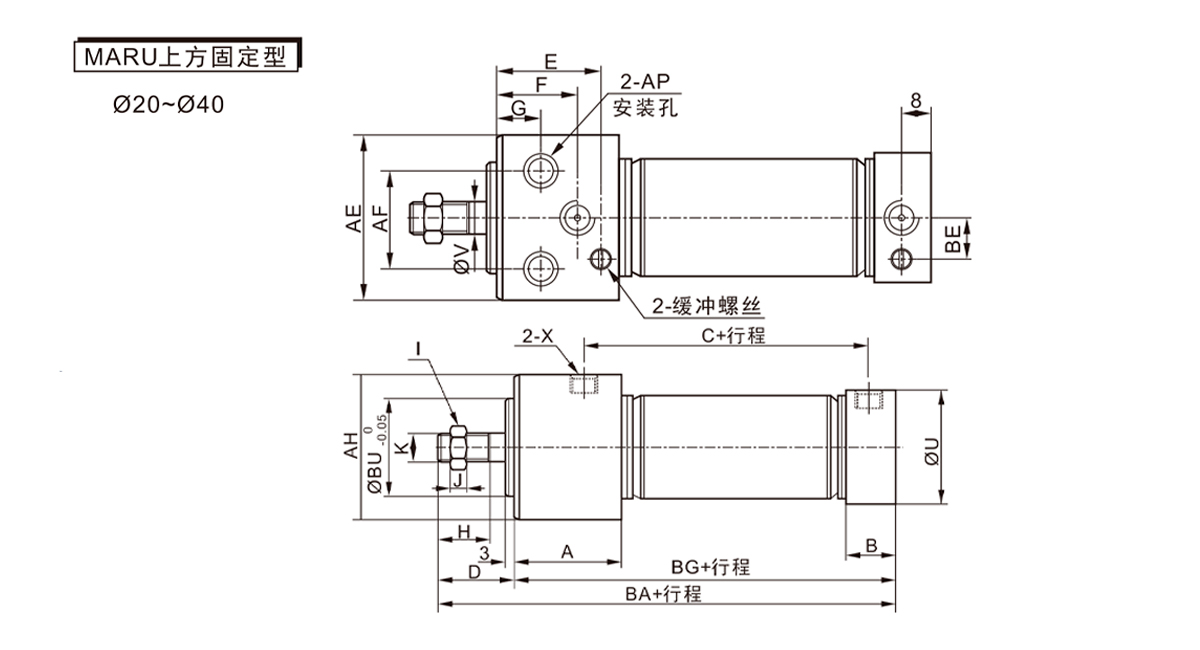

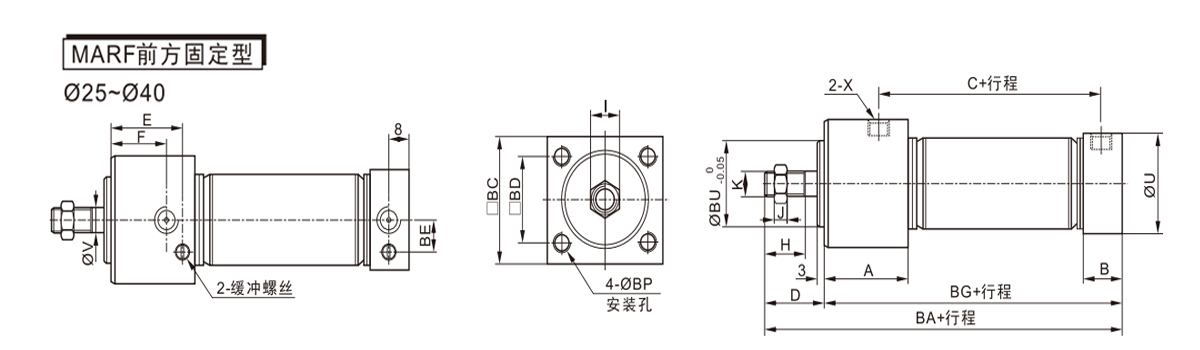

    Vnitřní průměr/symbol A B C D E F G H I J K U V X AE AF AP AH BA BE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8 × 1,25 27 8 PT1/8 33.5 21 Ø9,5
    Hloubka 6.5
    Průchozí otvor: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Hloubka 7,5
    Průchozí otvor: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Hloubka 10
    Průchozí otvor: 09,0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Hloubka 12,5
    Průchozí otvor: Ø11     		52.3 132.6 15 97.6 32

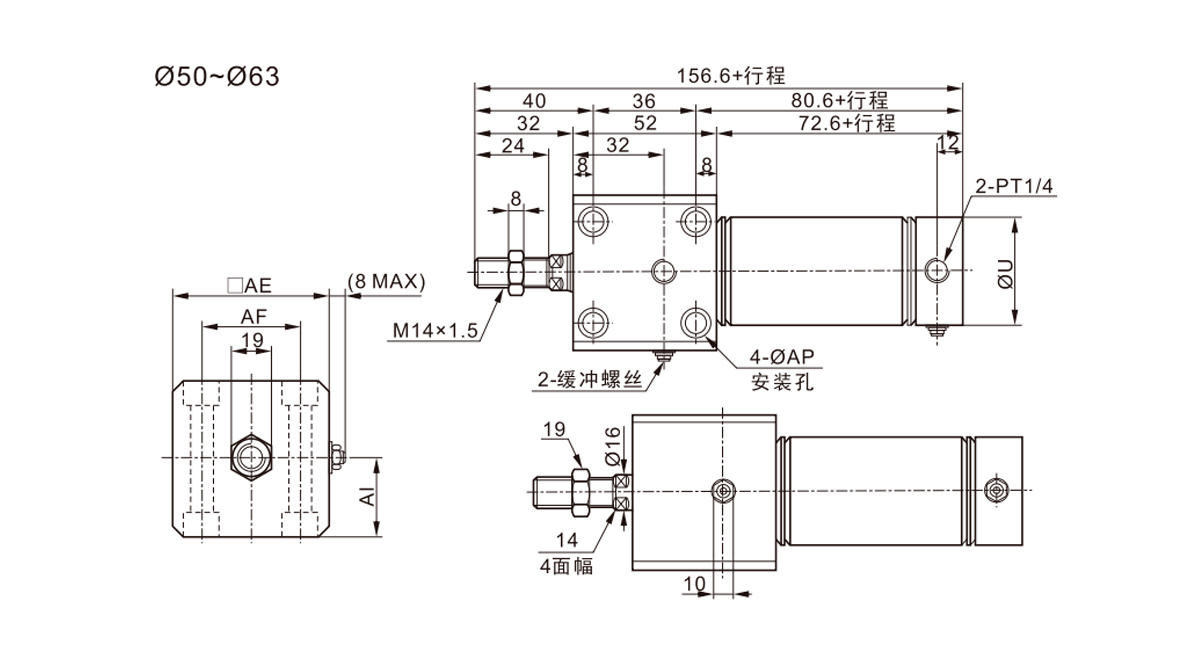

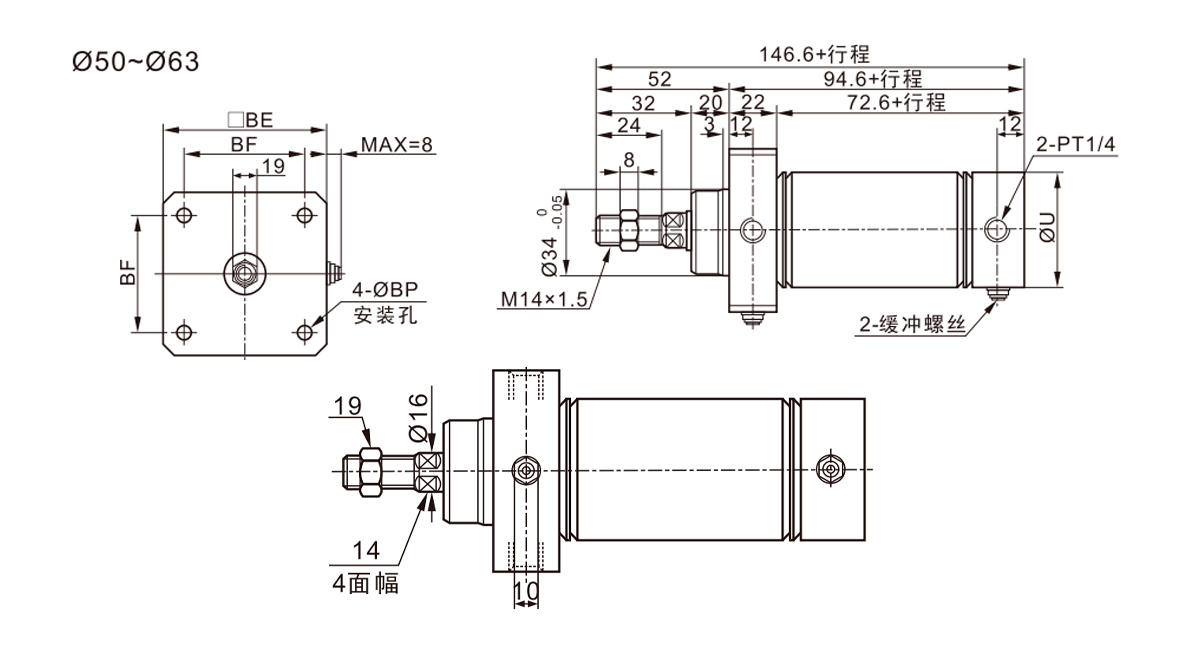

    Vnitřní průměr/symbol U AE AF Al AP
    50 53 62 44 31 Bilaterální: 011,0 dp 6,5
    Průchozí otvor: 06.6
    63 67 74 48 37 Oboustranné: Ø14,0 dp 8,5
    Průchozí otvor: Ø9,0

    Vnitřní průměr/symbol A B C D E F H 1 J K U V X BA př.n.l BD BE BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8 × 1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Hloubka9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Hloubka11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Hloubka11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8 × 1,25 Deep14 32

    Vnitřní průměr/symbol U BE BF BP
    50 53 62 48 6.6
    63 67 74 58 9

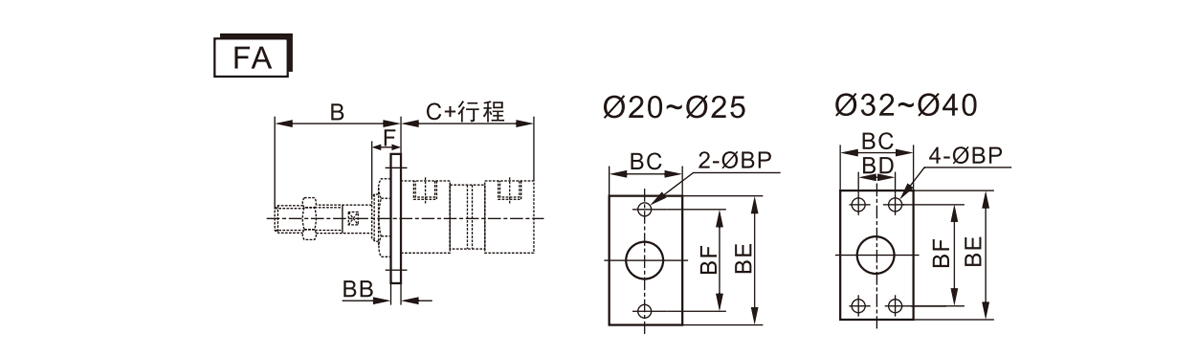

    Symbol B C (řada MA) C (řada MSA) BB př.n.l BD BE BF BP F
    Vrtání/zdvih 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

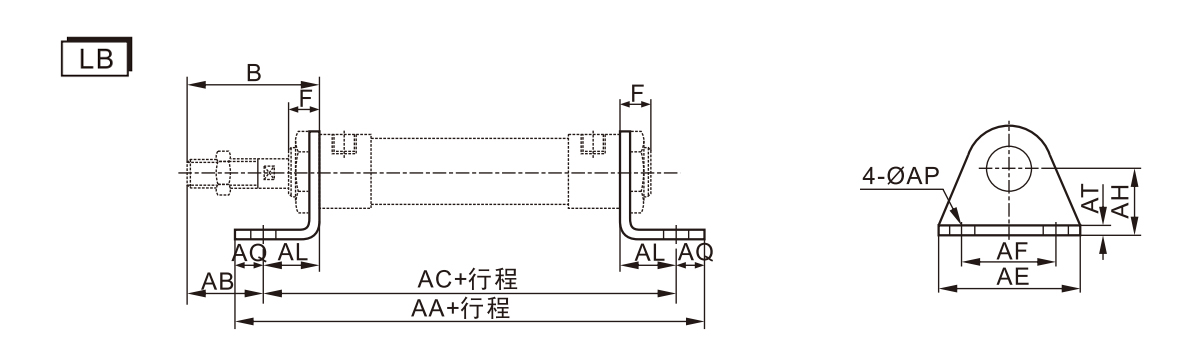

    Symbol B F AA (řada MA) AA (série MSA) AB AC (řada MA) AC (řada MSA) AE AF AL AQ AP AT AH
    Vrtání/zdvih 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

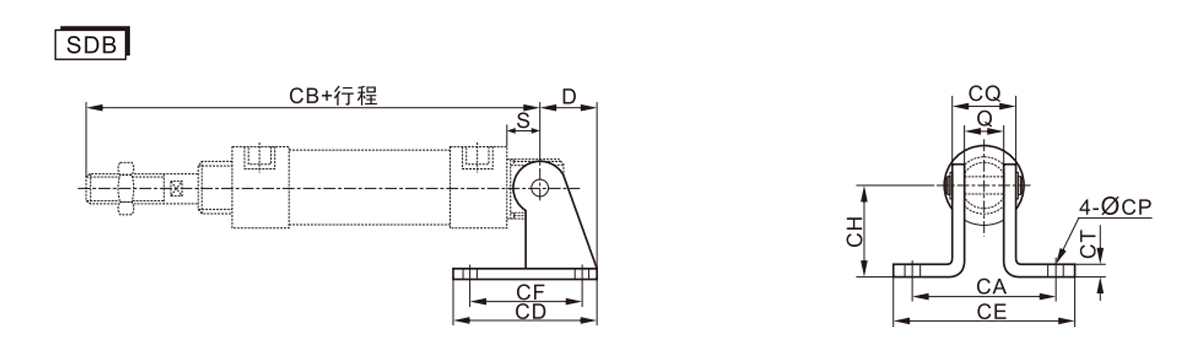

    Symbol D S Q CA CB (řada MA) CB (řada MSA) CD CE CF CH ČT CP CQ
    Vrtání/zdvih 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
