Mini válec z hliníkové slitiny řady MAL Dodavatelé

Domů / Produkty / Vzduchový válec / Mini válec / Mini válec z hliníkové slitiny řady MAL

Mini válec z hliníkové slitiny řady MAL Mini válec z hliníkové slitiny řady MAL Mini válec z hliníkové slitiny řady MAL
  • Mini válec z hliníkové slitiny řady MAL
  • Mini válec z hliníkové slitiny řady MAL
  • Mini válec z hliníkové slitiny řady MAL
Mini válec

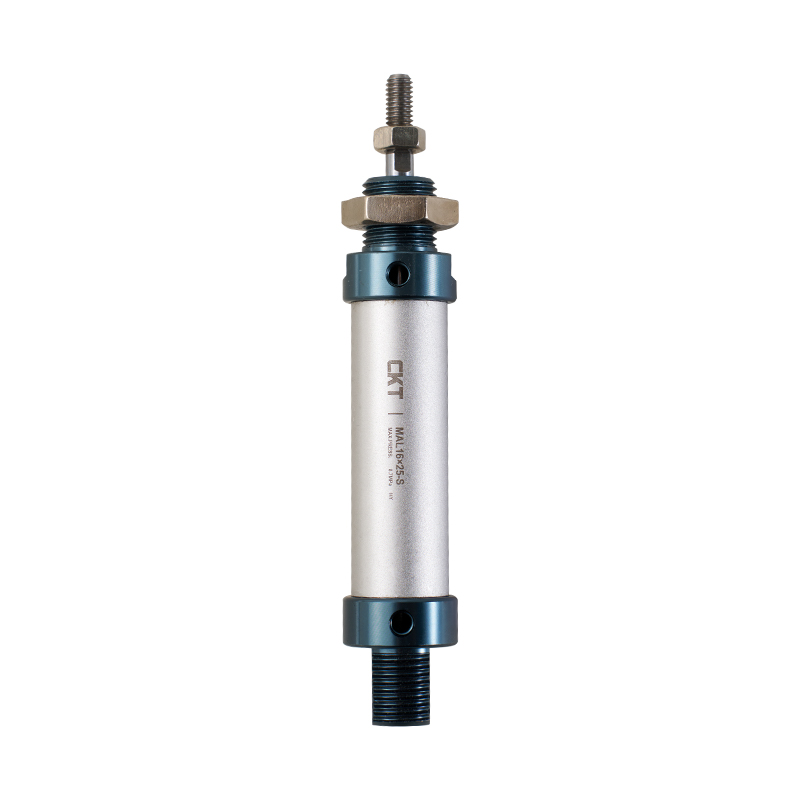

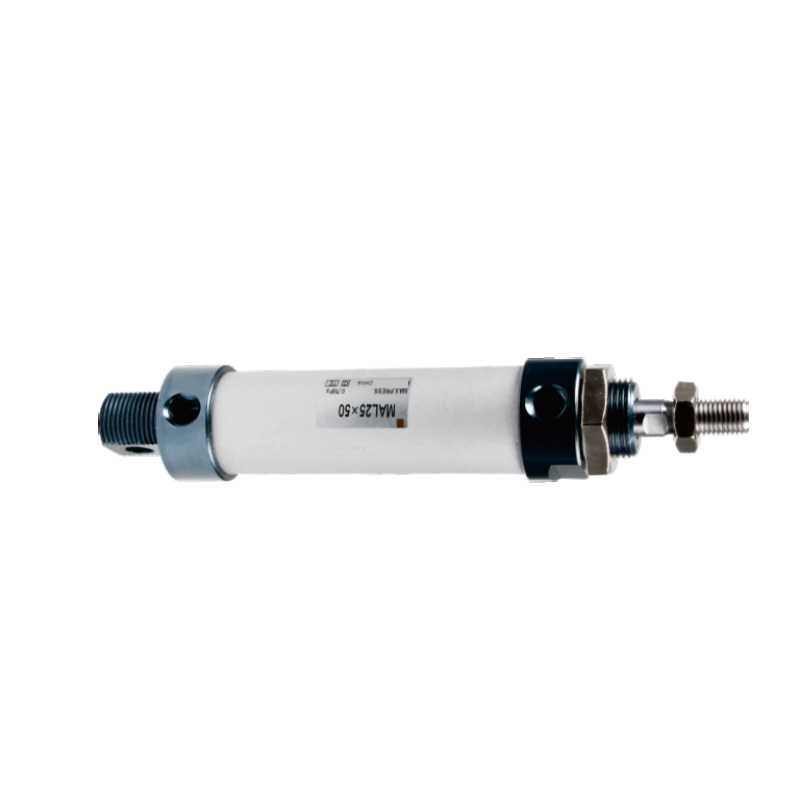

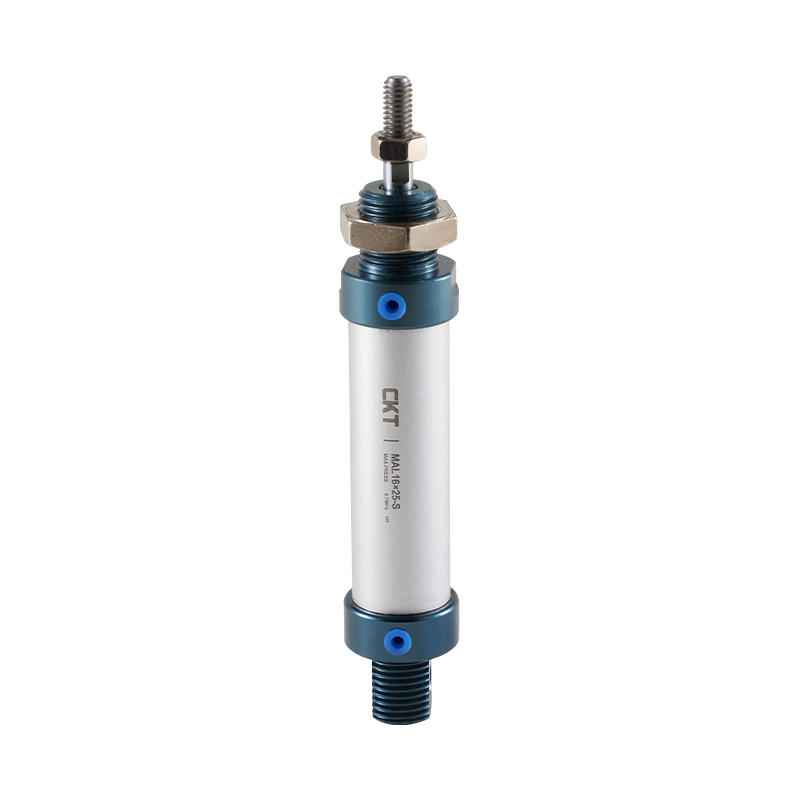

Mini válec z hliníkové slitiny řady MAL

1. Implementujte standardy společnosti a používejte hliníkové tělo válce s kulatou trubkou;
2. Přední a zadní kryt jsou spojeny s trubkou válce závity;
3. Těsnění pístu má speciálně tvarovanou dvoucestnou těsnící strukturu s kompaktní velikostí a funkcí skladování oleje;
4. Přední kryt má samomazné vodítko ložiska s dobrým mazáním a vodicím výkonem;
5. Různé formy zadního krytu usnadňují instalaci válce;
6. Zákazníci si mohou vybrat lahve různých specifikací a příslušenství pro instalaci lahví.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Mini válec z nerezové oceli řady MI
DALŠÍ：Miniválce z nerezové oceli řady MA
  • Vnitřní průměr (mm) 20 25 32 40
    Typ akce Řady MSAL a MTAL Jednočinný typ
    Další série Reciproční typ
    Pracovní médium vzduch
    Rozsah tlaku Reciproční typ 0,1~1,0MPa (14~145Psi)
    Jednočinný typ 0,2~1,0MPa (28~145Psi)
    Zaručená tlaková odolnost 1,5 MPa (215 Psi)
    Rozsah provozních teplot °C -20~70
    Rozsah provozních otáček Jednočinný typ：50~800mm/s
    Reaktivní typ: 30~800 mm/s
    Rozsah tolerance pojezdu 0~150 10 >150*1,4
    Typ vyrovnávací paměti Podložka nárazníku
    *Převzatý průměr PT1/8 PT1/4
    *Pro připojení jsou k dispozici typy závitů NPT a G. Vyberte prosím.

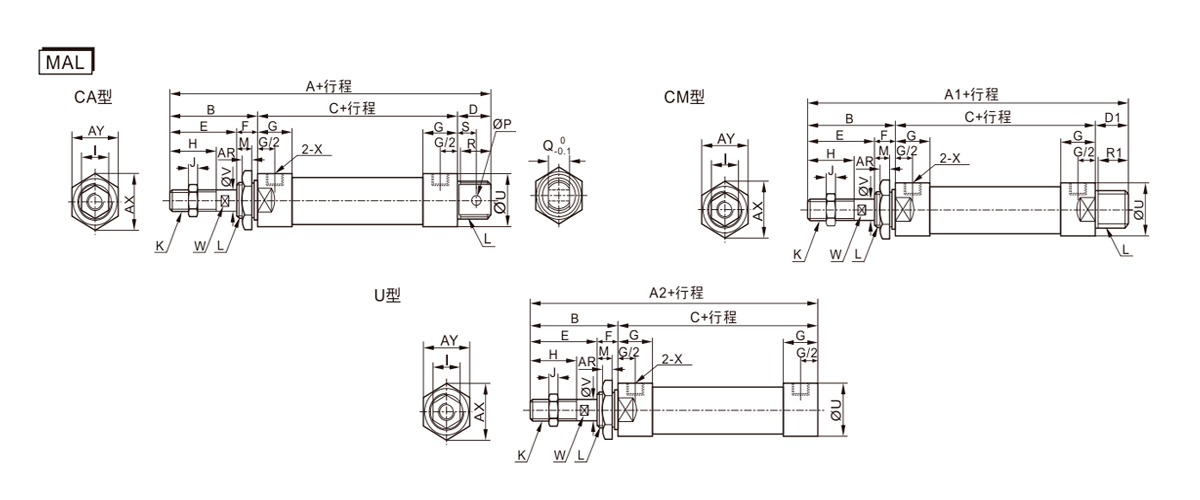

  • Průměr válce/symbol A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR AX AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8 × 1,25 M22 × 1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22 × 1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2,0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

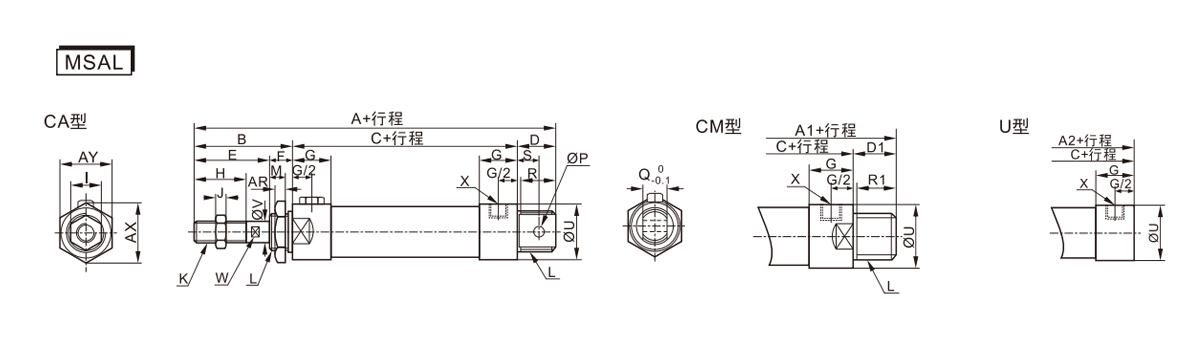

    Symbol A A1 A2 B C D D1 E F
    Vrtání/zdvih 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Průměr válce/symbol G H 1 J K L M P Q R R1 S U V W X AR AX AY
    20 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22 × 1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2,0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

    Průměr válce/symbol A A1 A2 C
    Itinerář 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

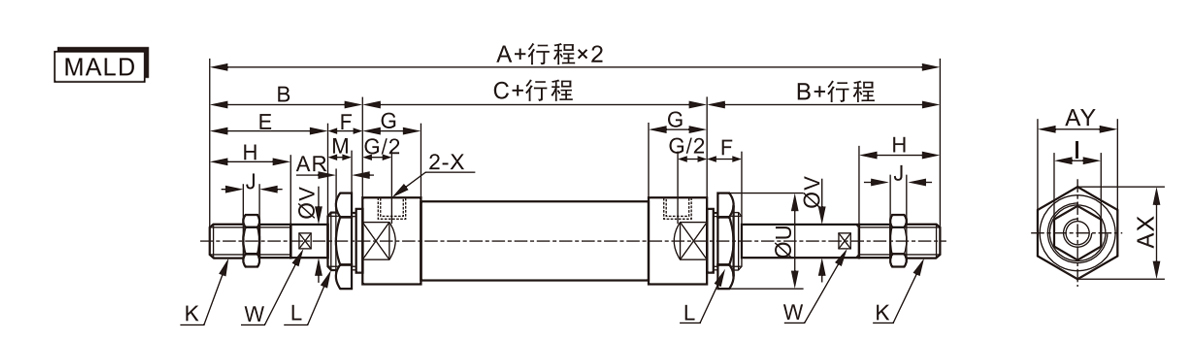

    Průměr válce/symbol A B C E F G H I J K L M U V W X AR AX AY
    20 150 40 70 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22 × 1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2,0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2,0 12 49.5 16 14 PT1/4 9 47 41

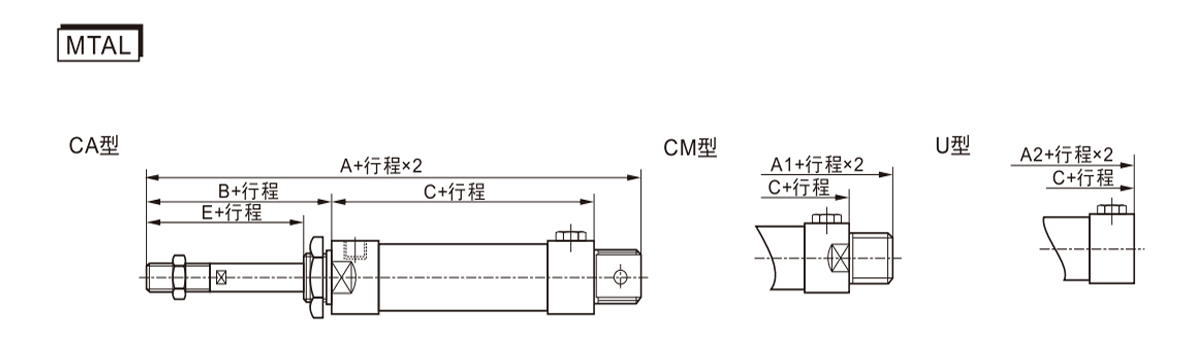

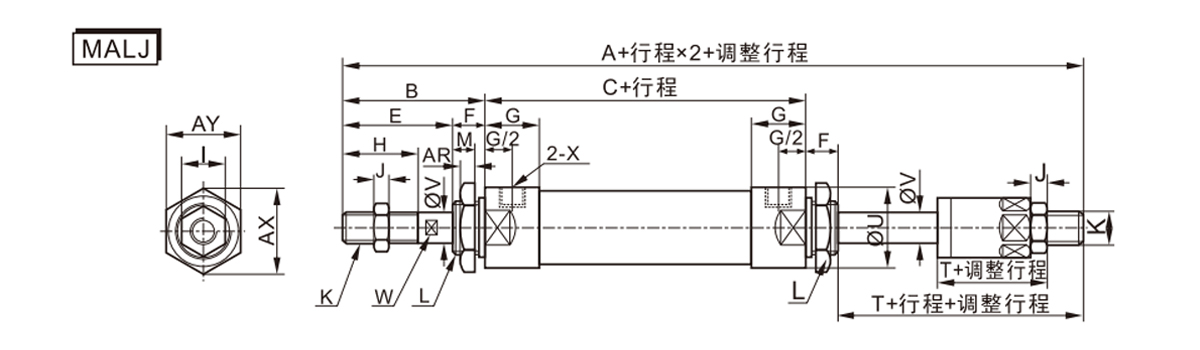

    Průměr válce/symbol A B C E F G H I J K L M T U V W X AR AX AY
    20 147 40 70 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22 × 1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2,0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2,0 12 28 49.5 16 14 PT1/4 9 47 41

    Symbol B C
    (řada MAL)     		C(MSALseries) BB př.n.l BD BE BF BP F
    Vrtání/zdvih 0~50 51~100 101 ~ 150 $ $
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

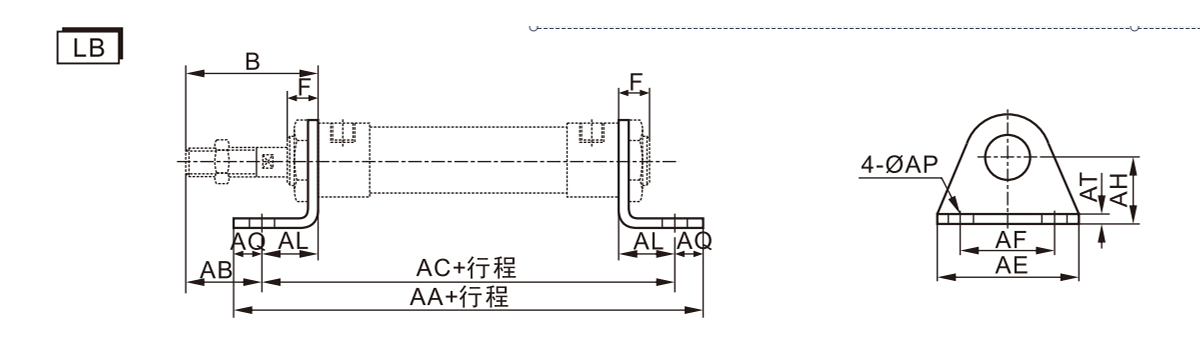

    Symbol B F AA
    (řada MAL)     		AA (řada MSAL) AB AC
    (řada MAL)     		AC (řada MSAL) AE AF AL AQ AP AT AH
    Vrtání/zdvih 0~50 51~100 101 ~ 150 $ $ 0~50 51~100 101 ~ 150 $ $
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

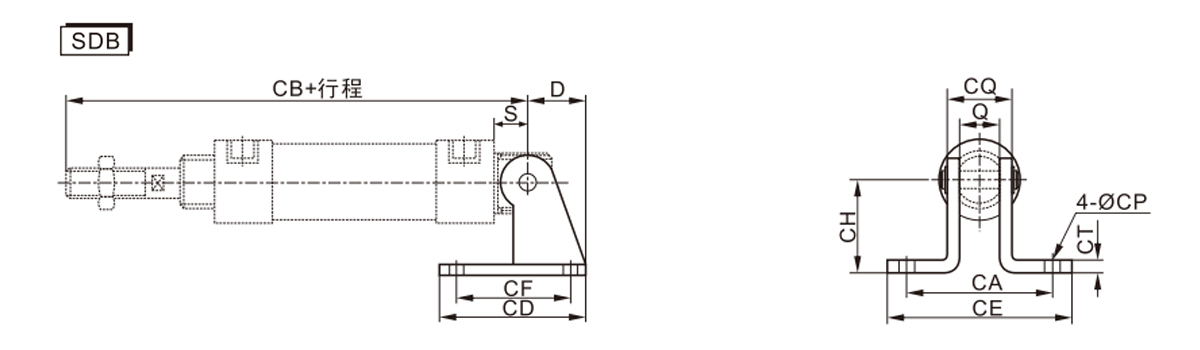

    Symbol D S Q CA CB
    (série MAL)     		CB (řada MSAL) CD CE CF CH ČT CP CQ
    Vrtání/zdvih 0~50 51~100 101 ~ 150 $ $
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
