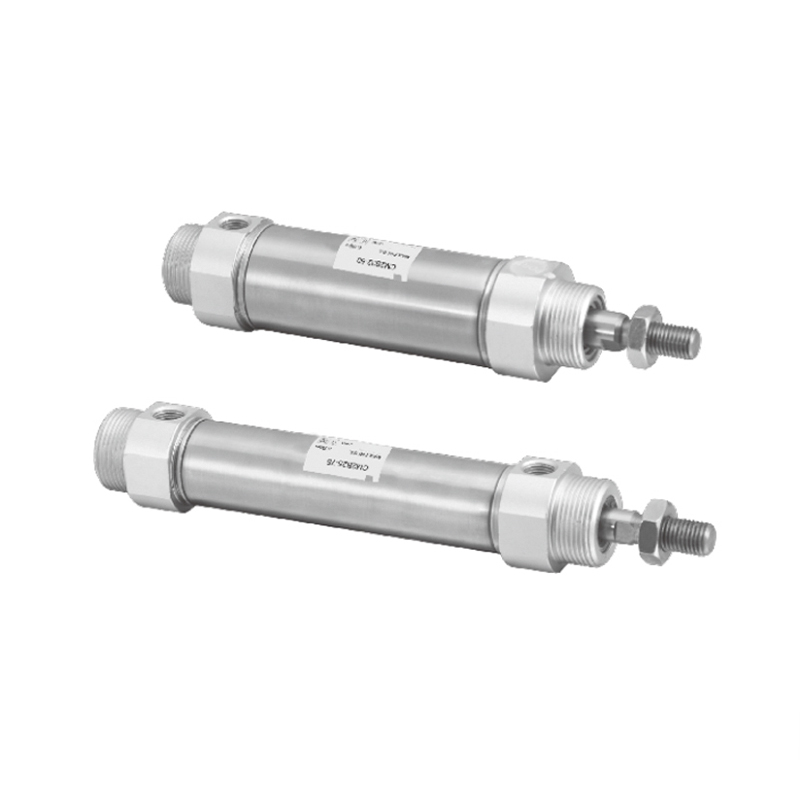

Miniválec z nerezové oceli řady CM2 (jednočinný)
  • Miniválec z nerezové oceli řady CM2 (jednočinný)
Mini válec

Miniválec z nerezové oceli řady CM2 (jednočinný)

Mini válec z nerezové oceli řady CM2 (jednočinný) je mini válec z nerezové oceli se sofistikovaným designem. Přijímá princip jednočinného pohonu a je zvláště vhodný pro prostorově omezená a čistá prostředí odolná proti korozi. Jeho jádro se opírá o zapínání a vypínání hnacího média a vestavěné pružiny pro dosažení směrového pohybu a automatického resetu pístnice.

·Pístní tyč se při jízdě vysouvá a pružina se resetuje, když je tlak odstraněn: Když hnací médium působí na válec, překoná sílu vestavěné pružiny a tlačí pístnici směrem ven, aby vykonala práci; jakmile je hnací médium odstraněno nebo přerušeno, stlačená pružina okamžitě uvolní uloženou energii a přinutí pístnici, aby se stabilně a spolehlivě zasunula do výchozí polohy.
·Pístní tyč se při jízdě stahuje a pružina se vysouvá, když je tlak odstraněn: Když hnací médium působí na válec, stlačuje vestavěnou pružinu a současně táhne pístnici dovnitř; po odstranění nebo přerušení hnacího média dominuje resetovací síla pružiny, která aktivně tlačí pístnici směrem ven a vrací se do původního vysunutého stavu.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Miniválce z nerezové oceli řady MA
DALŠÍ：Miniválec z nerezové oceli řady CM2 (dvojčinný)
  • Průměr válce (mm) 20 25 32 40
    Použitá kapalina vzduch
    Provozní režim Jednočinný
    Maximální provozní tlak 1,0 MPa
    Minimální provozní tlak 0,18 MPa (stlačení pružiny), 0,23 MPa (protažení pružiny)
    Teplota okolí a kapaliny Nemagnetický spínač: -10°C až 70°C, magnetický spínač: -10°C až 60°C
    Rychlost pístu 50~750 mm/s
    Ukládání do vyrovnávací paměti Gumové odpružení
    Tolerance zdvihu (mm) 1.4
    0
    * Mazání Není vyžadováno
    Průměr připojení Rc 1/8 1/8 1/8 1/4
    *Pokud je nutné mazání, použijte turbínový olej č. 1 ISOVG32.

  • Modelový stůl cestovního/magnetického spínače
    Průměr válce (mm) Standardní zdvih (mm) Model magnetického spínače   Poznámka 1) Instalační část Model   Poznámka 2) Model prstenového opasku
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Poznámka 1) Specifikace a charakteristiky magnetických spínačů jsou uvedeny v řadě magnetických spínačů.
    Indikace délky vodiče: Bez označení - 0,5 m, L - 3 m, Z - 5 m
    Příklad: M9N, M9NL.
    Poznámka 2) Montážní díly a kroužky je nutné objednat a použít v kombinaci.

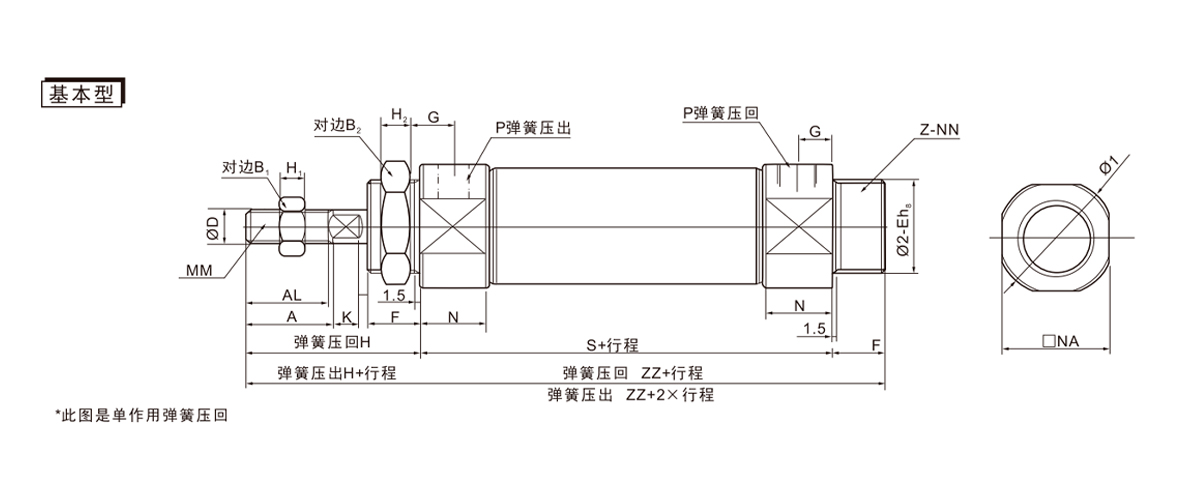

  • Průměr válce (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Itinerář 1~50 51~100 101~150 151~200 201~250
    Průměr válce S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

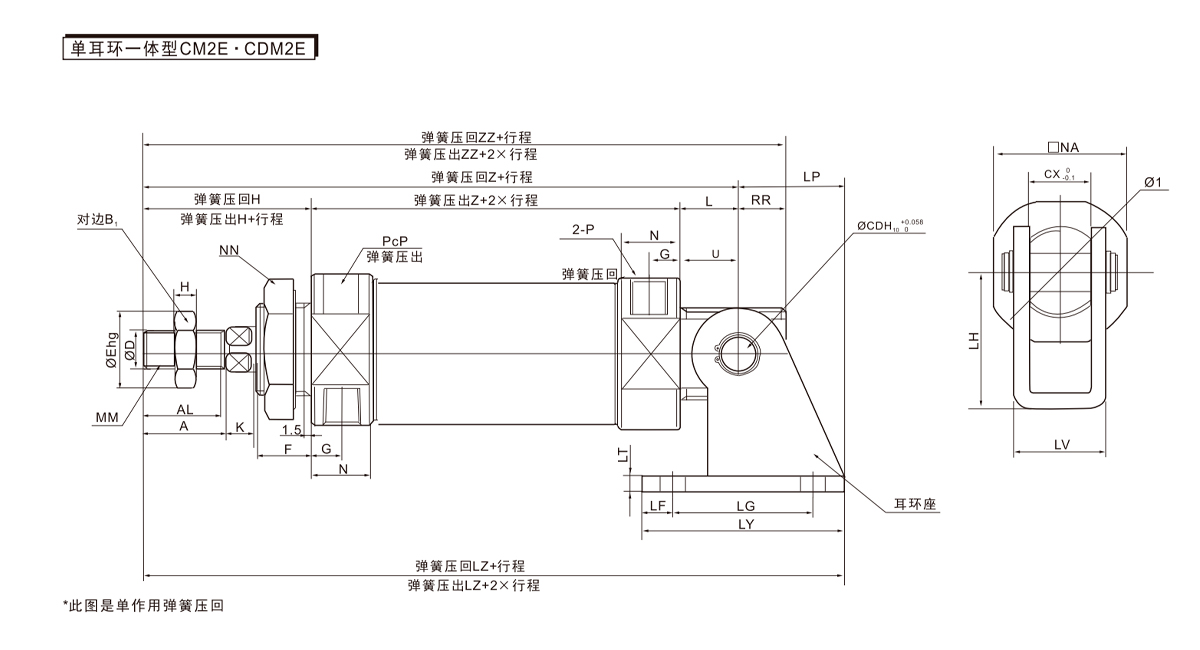

    Průměr válce (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Itinerář 1~50 51~100 101~150 151~200 201~250
    Průměr válce S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Číslo dílu Průměr válce (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
