Miniválec z nerezové oceli řady CM2 (dvojčinný) Dodavatelé

Domů / Produkty / Vzduchový válec / Mini válec / Miniválec z nerezové oceli řady CM2 (dvojčinný)

Miniválec z nerezové oceli řady CM2 (dvojčinný) Miniválec z nerezové oceli řady CM2 (dvojčinný)
  • Miniválec z nerezové oceli řady CM2 (dvojčinný)
  • Miniválec z nerezové oceli řady CM2 (dvojčinný)
Mini válec

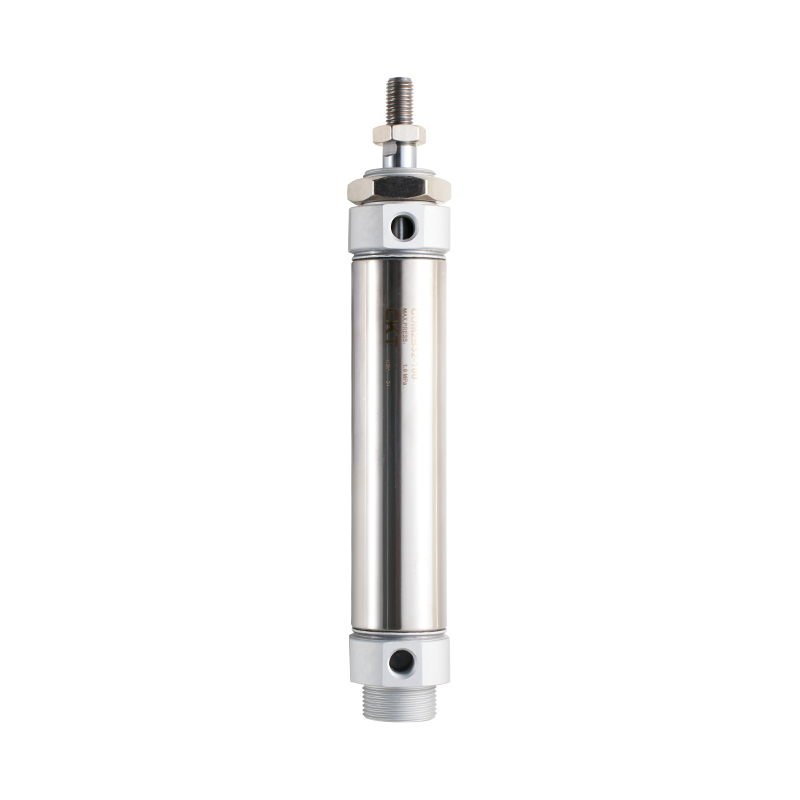

Miniválec z nerezové oceli řady CM2 (dvojčinný)

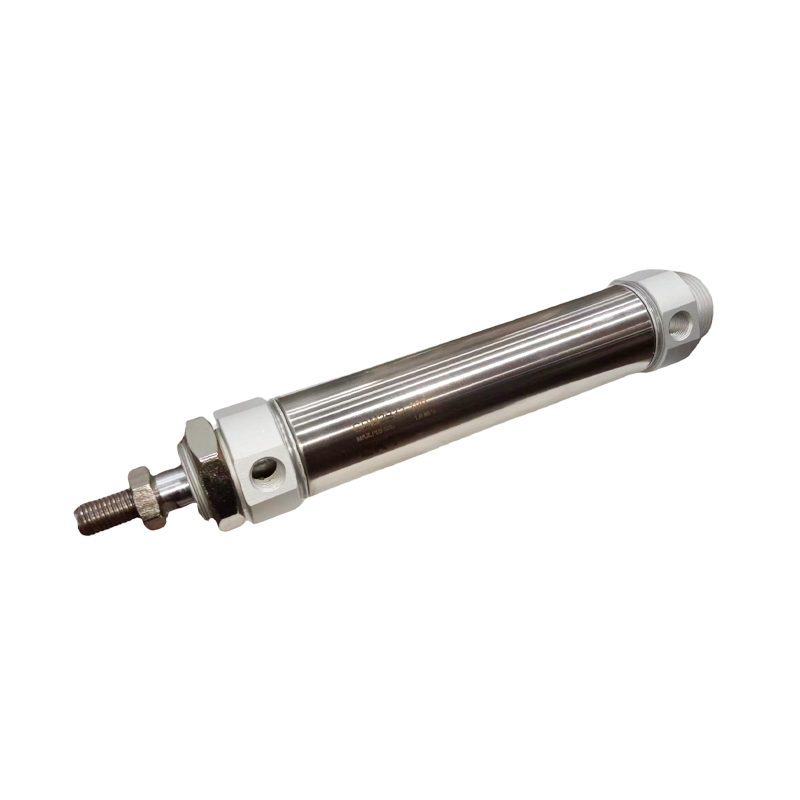

Miniválec z nerezové oceli řady CM2 (dvojčinný) je kompaktní aktuátor z nerezové oceli navržený pro prostorově omezené pracovní podmínky. Má dvojčinnou hnací sílu, která bere v úvahu odolnost proti korozi a strukturální pevnost, a je vhodná pro scénáře automatizace s vysokými požadavky na odolnost vůči okolnímu prostředí a spolehlivost.

Základní vlastnosti:
· Adaptabilita duálního tlumiče: Vzduchový tlumič a tlumič pryžové podložky jsou k dispozici ve dvou konfiguracích, aby vyhovovaly požadavkům na koncové brzdění při různých podmínkách zatížení.
· Lehká konstrukce odolná proti korozi: Hliníkové přední a zadní kryty snižují celkovou hmotnost a válec z nerezové oceli poskytuje základní antikorozní a korozní bariéru.
·Základní tolerance korozního prostředí: Udržujte stabilní provoz v prostředích obsahujících slabou kyselou/alkalickou mlhu, vlhkost nebo expozici slabým chemickým médiím.
·Modulární instalační rozhraní: Podporuje různé standardní instalační příslušenství (jako jsou čepy, patky, příruby atd.), které lze flexibilně kombinovat podle uspořádání prostoru zařízení.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Miniválec z nerezové oceli řady CM2 (jednočinný)
DALŠÍ：Miniválec z nerezové oceli řady CJ2 (jednočinný)
  • Průměr válce (mm) 20 25 32 40
    Použitá kapalina Vzduch (bez oleje*)
    Provozní režim Dvojčinné
    Maximální provozní tlak 1,0 MPa
    Minimální provozní tlak 0,05 MPa
    Teplota okolí a kapaliny Nemagnetický spínač: -10°C až 70°C, magnetický spínač: -10°C až 60°C
    Rychlost pístu 50~750 mm/s
    Ukládání do vyrovnávací paměti Gumové odpružení/vzduchové odpružení
    Tolerance délky zdvihu (mm) 1.40
    * Mazání Není vyžadováno
    Průměr připojení (Rc) 1/8 1/8 1/8 1/4
    *Pokud je nutné mazání, použijte turbínový olej č. 1 ISOVG32.

  • Modelový stůl cestovního/magnetického spínače
    Průměr válce
    (mm)     		Standardní zdvih
    (mm) Poznámka 1     		Magnetický spínač Model Poznámka 2) Instalační část Model  Poznámka 3 Model prstenového opasku
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Poznámka 1) K dispozici jsou nestandardní možnosti cestování.
    Poznámka 2) Specifikace a charakteristiky magnetických spínačů jsou uvedeny v řadě magnetických spínačů.
    Označení délky drátu: Bez označení - 0,5 m, L - 3 m, Z - 5 m. Příklad: M9N, M9NL.
    Poznámka 3) Montážní díly a modely prstencového řemene musí být pro použití objednány společně.

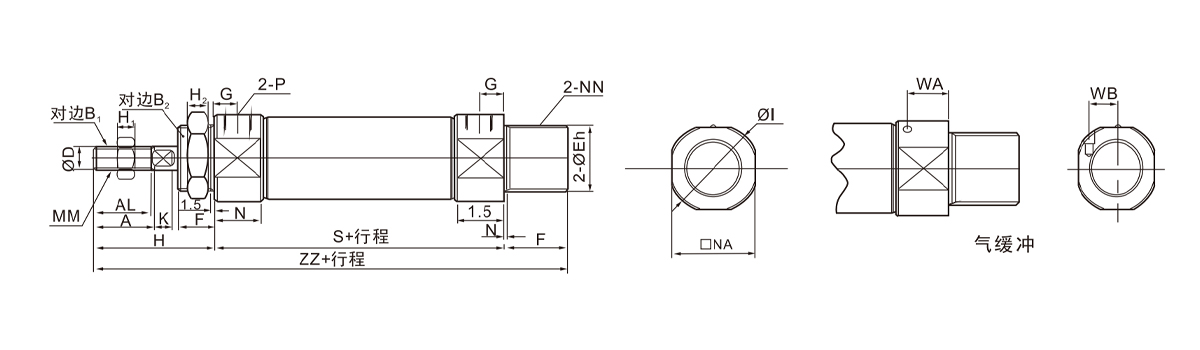

  • Průměr válce Itinerář výletu A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

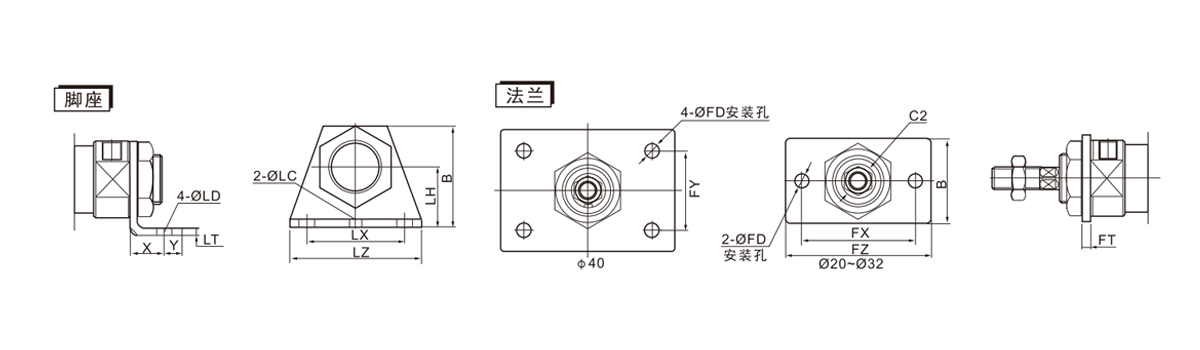

    Použitelný průměr válce
    (mm)     		Opěrka nohou Příruba
    Číslo dílu X Y ØLD ØLC LX LZ LH LT B Číslo dílu FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

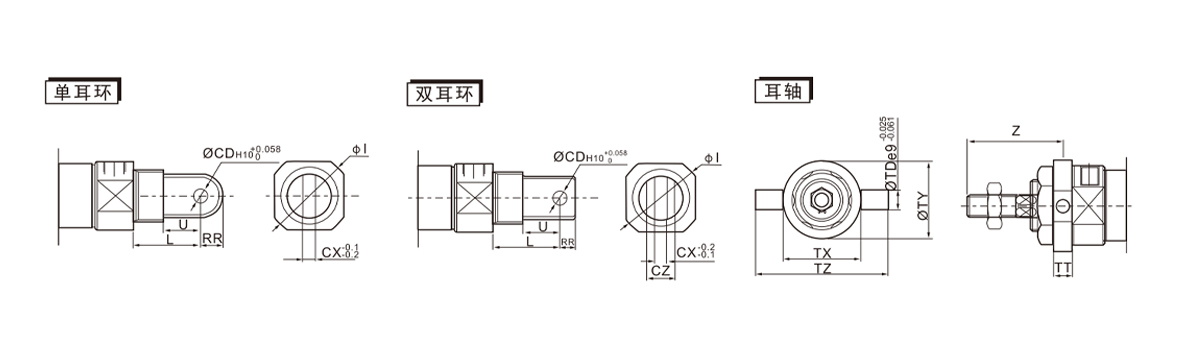

    Použitelný průměr válce
    (mm)     		Jediná náušnice Dvojité náušnice Typ ucha nápravy
    Číslo dílu L U RR Øl ØCD CX Číslo dílu L U RR ØCD CX CZ Øl Číslo dílu TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

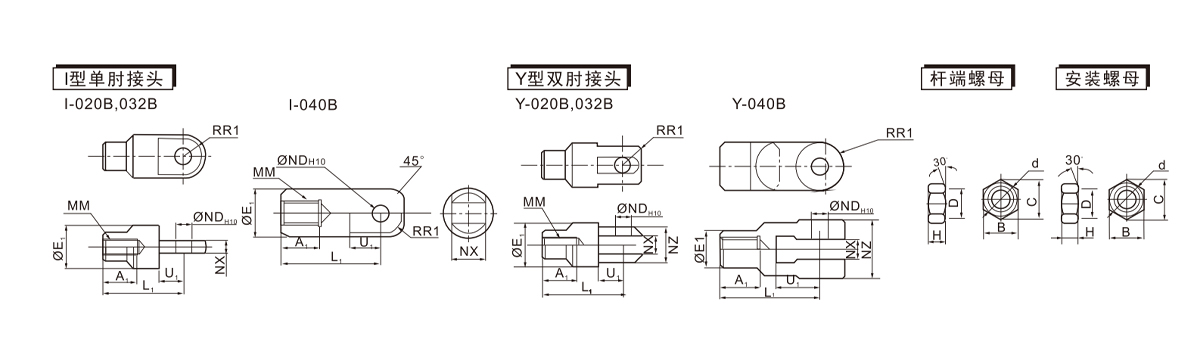

    Použitelný průměr válce
    (mm)     		Jednoloketní kloub typu I Dvojitý loketní kloub typu Y Koncová matice tyče Namontujte matici.
    Číslo dílu A1 E1 L1 MM ØND H10 NX R1 U Číslo dílu A1 E1 L1 MM ØND NX NZ R1 U1 Číslo dílu B C d H Číslo dílu B C d H D
    20 1-020B 16 20 36 M8 × 1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8 × 1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8 × 1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Použitelný průměr válce
    (mm)     		Itinerář výletu A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

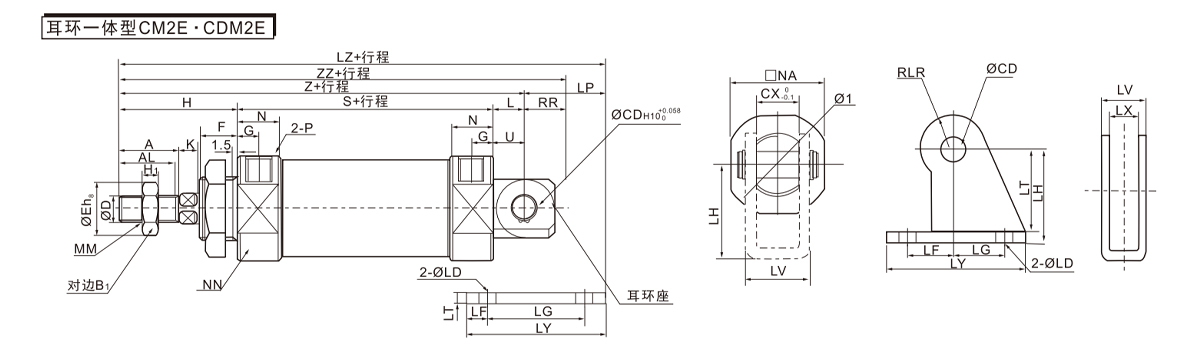

    Držák na náušnice
    Použitelný průměr válce
    (mm)     		Číslo dílu LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
