Miniválec z nerezové oceli řady CJ2 (jednočinný)
  • Miniválec z nerezové oceli řady CJ2 (jednočinný)
Mini válec

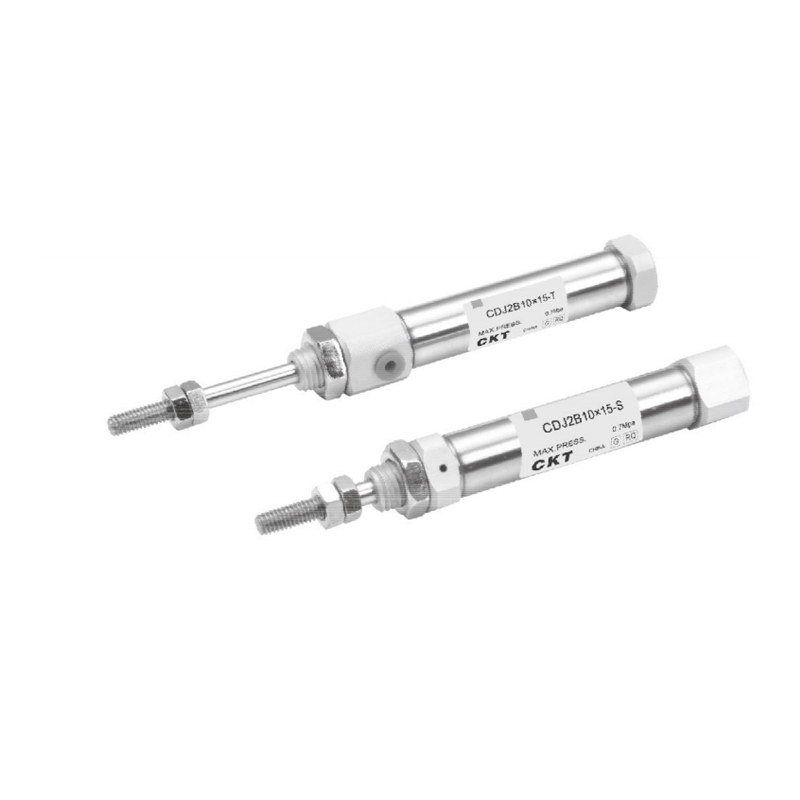

Miniválec z nerezové oceli řady CJ2 (jednočinný)

Miniválec z nerezové oceli řady CJ2 (jednočinný) představuje třídu kompaktních lineárních pohonů vyrobených ze specifických slitinových materiálů. Jeho jednočinný design spoléhá na vestavěný elastický resetovací mechanismus pro dosažení základního vratného pohybu. Tato řada je vyvinuta pro průmyslové příležitosti s omezeným prostorem a specifickou tolerancí médií a má miniaturizované integrační charakteristiky.

■ Základní provozní vlastnosti
1. Režim elastické komprese
Když je médium zavedeno, tělo tyče je poháněno, aby se vysunulo, a kompresní jednotka je přednastavena na ukládání energie; po odříznutí média se tělo tyče automaticky stáhne do výchozí polohy v závislosti na vratné síle uvolněné kompresní jednotkou.

2. Režim elastického vytlačování
Když je médium zavedeno, tělo tyče se smršťuje a pohybuje, táhne zadní kompresní jednotku, aby ukládala energii; když je přívod média ukončen, obnovovací síla kompresní jednotky tlačí tělo tyče tak, aby se vysunulo ven a resetovalo se.

■Hlavní rysy těla
1. Miniaturizovaná konfigurace
Těleso válce je optimalizováno speciálními proporcemi, což výrazně snižuje axiální a radiální zabírání prostoru při zachování základního tahu a je vhodné pro zabudování do přesných zařízení.

2. Tělo ze specifické slitiny
Hlavní komponenta využívá slitinový systém odolný proti korozi, který dokáže udržet základní pohybový výkon v neextrémních prostředích, jako je vlhkost a slabě korozivní média.

3. Základní funkční orientace
Konstrukce se zaměřuje na hlavní funkci výstupu zdvihu a neintegruje rozšiřující moduly, jako je snímání polohy nebo regulace rychlosti. Je vhodný pro jednoduché scénáře vratného pohybu.

■Orientace aplikace
Tato řada je vhodná pro lehké automatizační systémy, které jsou citlivé na prostorové rozměry, vyžadují základní odolnost vůči degradaci prostředím a jejichž logika pohybu odpovídá režimu elastického resetu. Jeho hlavní hodnota spočívá ve spojení miniaturizace a specifických materiálů v základních pneumatických komponentech.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Miniválec z nerezové oceli řady CM2 (dvojčinný)
DALŠÍ：Miniválec z nerezové oceli řady CJ2 (dvojčinný)
  • Velikost otvoru (mm) 6 10                  16
    Tekutina vzduch
    Akce Jednočinné: Vrácení pružiny/Výsuv pružiny
    Maximální provozní tlak (MPa) 0.7
    Minimální provozní tlak (MPa) 0.25 0.15
    Okolní a teplota tekutiny Bez automatického přepínání:-10℃~70℃,S automatickým přepínáním:-10℃~60℃
    Rychlost pístu 50~750 mm/s
    Polštář Gumový nárazník
    Tolerance délky tahu (mm) 1.00
    * Mazání Není vyžadováno
    Velikost portu M5×0,8
    *Pokud chcete použít mazání, použijte ISOVG32.

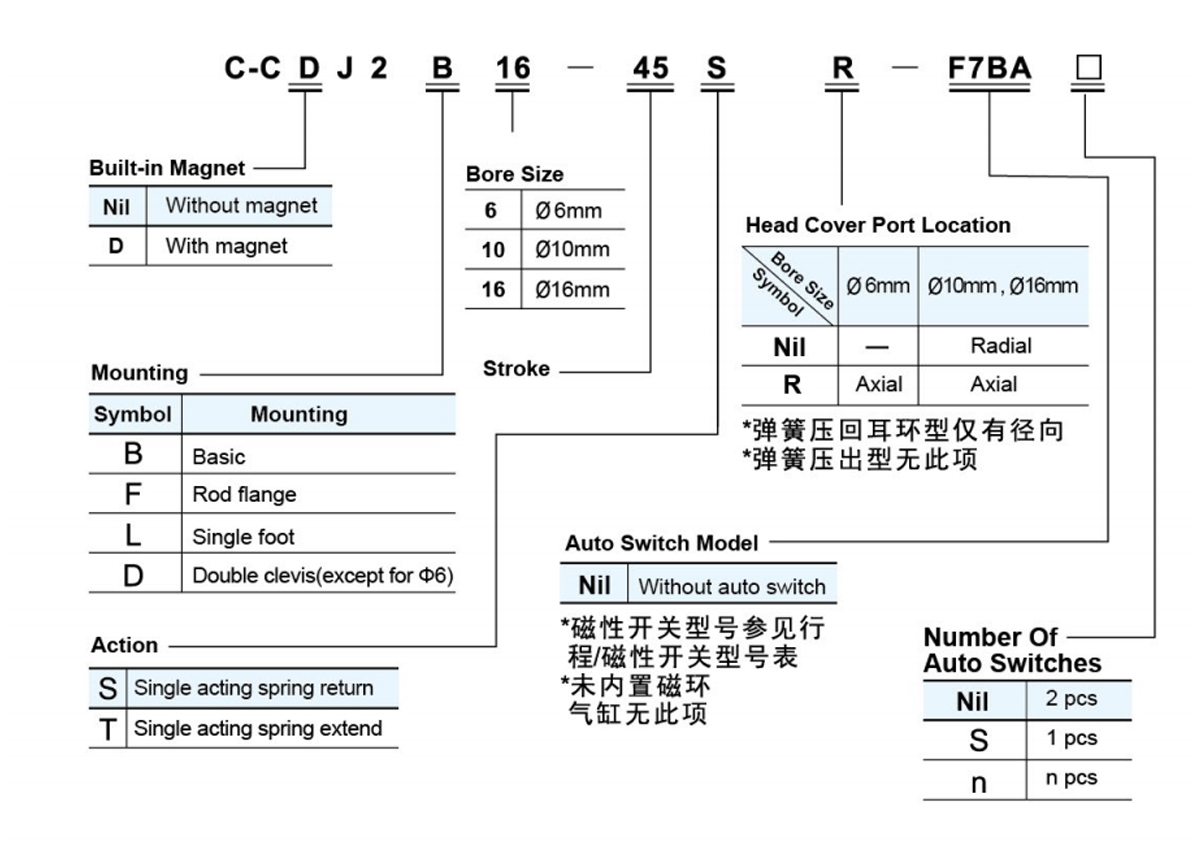

    Model StrokelAuto Switch
    Bore
    Velikost
    (mm)     		Standardní zdvih
    (mm)     		*Automatické přepínání
    Model     		*Montáž
    Model závorky     		Model
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		BJ3-1 BJ2-006
    10 15,30,45,60,75,
    100 125 150     		BJ2-010
    16 15,30,45,60,75,100,
    125,150,175,200     		BJ2-016
    * Specifikace a charakteristiky magnetických spínačů naleznete v řadě magnetických spínačů.
    *Značení délky drátu: Bez označení - 0,5 m, L - 3 m, Z - 5 m.  Příklad: D-F7BAL, D-F7BAZ.
    *Pro instalaci kolejnice nejsou potřeba žádné montážní díly.
    *Montáž parts and ring belt Models must be ordered and used in combination.

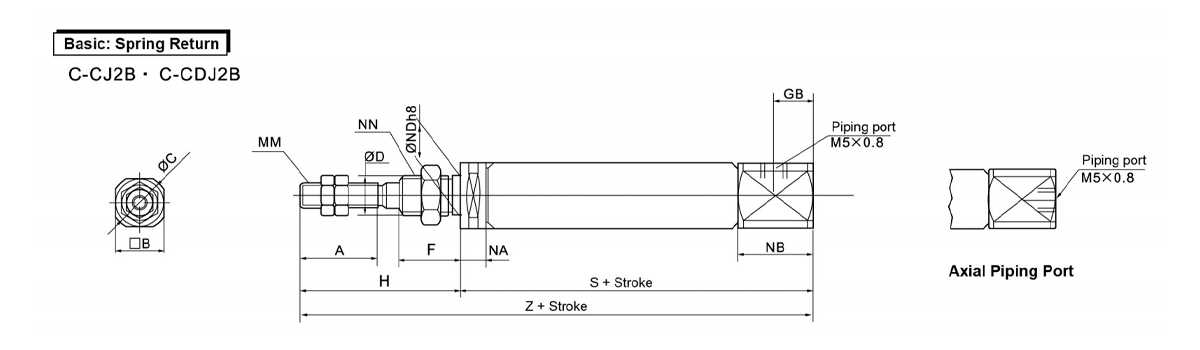

  • Bore
    Velikost
    (mm)     		A B C D F GB H MM NA Pozn ND h8 NN *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 M3×0,5 3 7 6 0 M6×1 34.5
    (39,5)     		43.5
    (48:5)     		47.5
    (525)     		61,5 (86,5) - - - - 62.5
    (67,5)     		71,5 (76,5) 75.5
    (80,5)     		89.5
    (94,5)     		- - - -
    -0,018
    10 15 12 14 4 8 5 28 M4×0,7 5.5 9.5 8 0 M8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0,022
    16 15 18.3 20 5 8 5 28 M5×0,8 5.5 9.5 10 0 M10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0,022
    *Rozměry typu vestavěného magnetického kroužku.

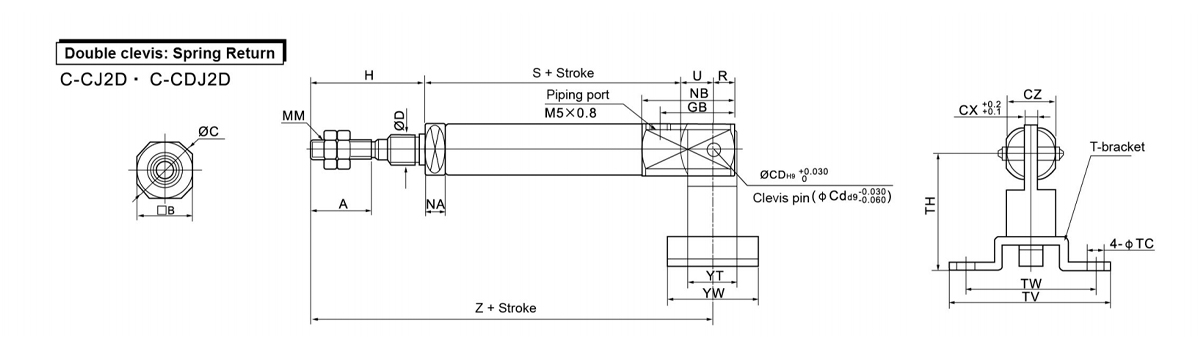

    Bore
    Velikost
    (mm)     		A B C
    CD
    (Cd)     		CX CZ D GB H MM NA Pozn R U *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 M4×0,7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 M5×0,8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

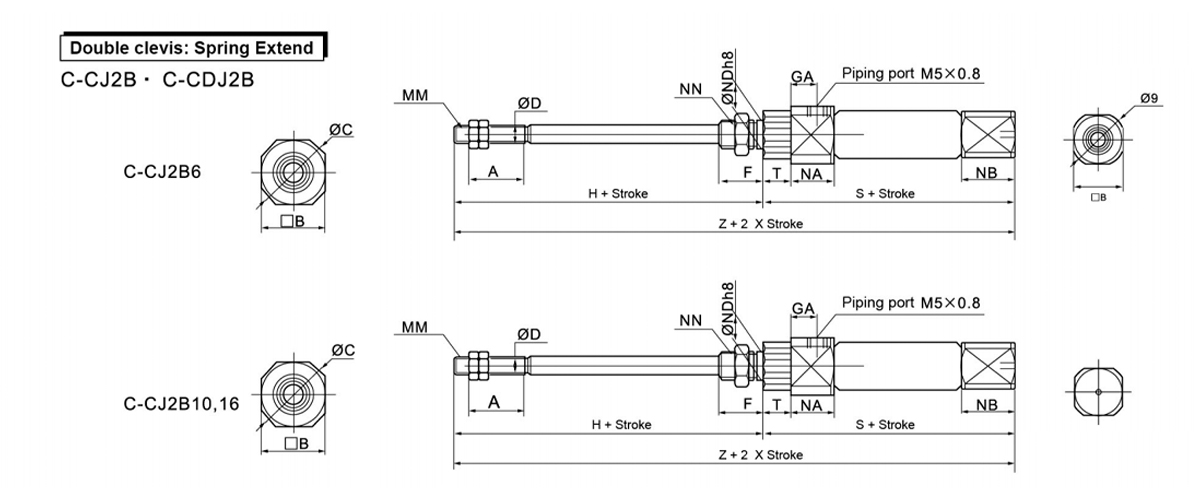

    Bore
    Velikost
    (mm)     		A B C D F GA H MM NN NA Pozn ND  h8 T *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 M3×0,5 M6×1 16 3 6 0 3 46.5
    (51,5)     		55.5
    (60,5)     		59.5
    (64,5)     		73.5
    (78,5)     		- - - - 74.5
    (79,5)     		83.5
    (88,5)     		87.5
    (92,5)     		101.5
    (106,5)     		- - - -
    -0,018
    10 15 12 14 4 8 8 28 M4×0,7 M8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0,022
    16 15 18.3 20 5 8 8 28 M5×0,8 M10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0,022
    *Rozměry typu vestavěného magnetického kroužku.

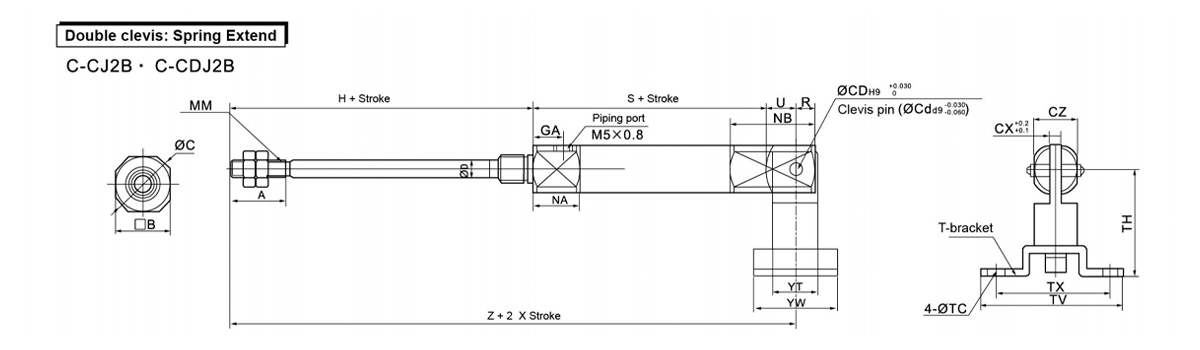

    Bore
    Velikost
    (mm)     		A B C CD
    (Cd)     		CX CZ D GA H MM NA Pozn R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 M4×0,7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
