Co NFPA Vzduchový válec Vlastně Znamená

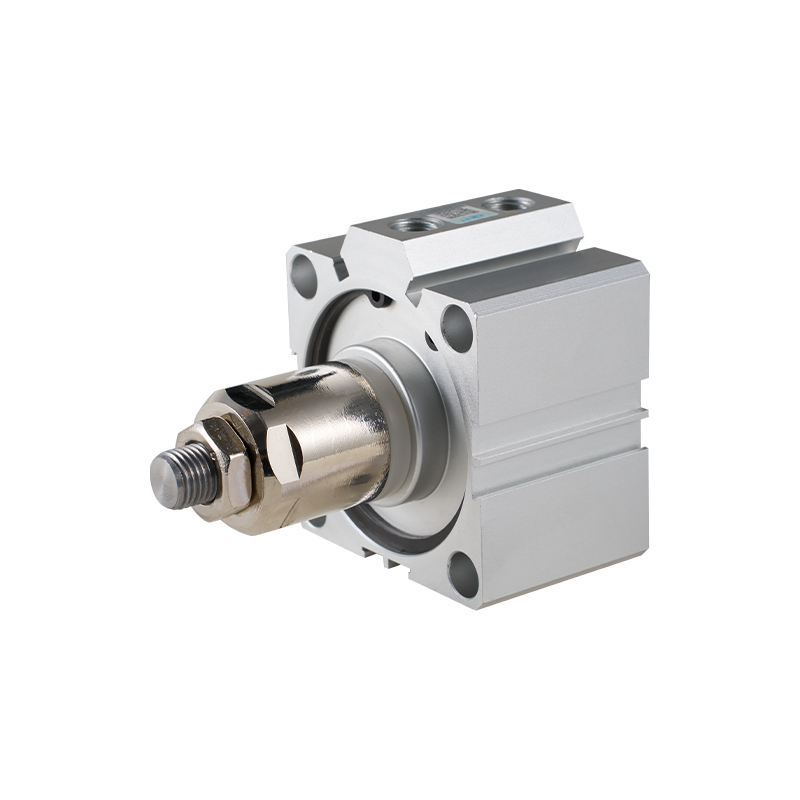

An NFPA vzduchový válec je pneumatický válec zkonstruovaný podle standardů zaměnitelnosti rozměrů původně stanovených National Fluid Power Association, zahrnující průměr vrtání, průměr tyče, montážní otvory, umístění portů a délku zdvihu. Přímá odpověď pro každého, kdo srovnává dodavatele: pokud má válec označení NFPA, jeho montážní stopa a závit tyče budou odpovídat jednotce NFPA jiného výrobce se stejným vrtáním a stylem uložení, i když se design vnitřního těsnění, materiál trubky nebo konstrukce pístu u různých značek liší. To je důvod, proč jsou tlakové láhve NFPA v katalozích společností Parker, Fabco-Air, Yates, Numatics, AVENTICS a Airtac také nazývány „vyměnitelné tlakové láhve“.
Praktická hodnota se ukáže spíše při opravě zařízení než při nové konstrukci stroje. Tým údržby vyměňující opotřebovaný válec na dopravníkové lince nemusí předělávat montážní konzolu nebo předělávat otvor pro čep vidlice; náhradní šrouby stejné specifikace NFPA přímo dovnitř. Velikosti otvorů se obvykle pohybují od 1-1/2 palce do 14 palců ve standardních katalozích, s většími otvory dostupnými na vyžádání od několika výrobců, a délky zdvihu běžně dosahují až 99 palců, než se uplatní zakázkové nástroje a ceny konzultujte s výrobcem.
Stojí za to si brzy vyjasnit zmatek v pojmenování: ve světě válce a fluidní energie se zkratka NFPA vztahuje na National Fluid Power Association , normalizační orgán zaměřený na rozměry hydraulických a pneumatických součástí. Nesouvisí s organizací požárního kódu, která sdílí stejná tři písmena. Každý, kdo hledá čísla dílů, katalogy nebo tabulky výměn, pracuje s definicí výkonu kapaliny a jejich záměna může vést ke ztrátě času hledáním nesprávné technické dokumentace.
Standardní montážní styly kupující skutečně porovnávají
Styl montáže je jedinou nejvíce zmatenou specifikací při získávání válců, protože dva válce s identickým vrtáním a zdvihem mohou být fyzicky nekompatibilní, pokud se držák liší. NFPA definuje zhruba dva tucty montážních konfigurací, ale většina průmyslových kupujících jich v praxi specifikuje pouze pět nebo šest.
| kód | Popis montáže | Typický případ použití |
|---|---|---|
| MX0 | Základní válec, bez držáku | Vlastní držáky, OEM integrace |
| MP1 / MP2 | Pevná nebo odnímatelná vidlice | Otočná břemena, zvedací ramena |
| MF1 / MF2 | Obdélníková příruba, hlava nebo uzávěr | Pevná inline montáž |
| MT1 / MT2 / MT4 | Držák čepu (hlava, čepice nebo střed) | Rotační nebo výkyvné aplikace |
| MS1 / MS2 | Úhlový držák nebo boční výstupek | Montáž na panel s omezeným prostorem |
| MS4 | Spodní závit, zapuštěná montáž | Zapuštěná instalace pod palubu nebo rám |
| MX1 / MX2 / MX3 | Prodloužené spojovací tyče, jeden nebo oba konce | Vícebodové uchycení přípravku |
Publikovaný katalog NFPA společnosti Fabco-Air uvádí 21 standardních montážních konfigurací dostupných v celé řadě vrtání, což odráží stejnou strukturu kódu používanou v celém průmyslu. 1 . Když je na listu se specifikacemi uvedeno pouze „válec NFPA“ bez montážního kódu, vždy si před objednáním náhradního dílu vyžádejte úplný rozpis čísla dílu, protože montážní kód je umístěn vedle otvoru, zdvihu a stylu tyče ve stejném řetězci výměnného čísla dílu.
Druhá vrstva zmatku pochází z pojmenování napříč značkami: odnímatelná vidlice „MP2“ jednoho dodavatele může být v jiném katalogu označena odlišně, i když se rozteč otvorů a průměr kolíků přesně shodují. Nejbezpečnější metodou ověření je fyzické měření vzdálenosti montážního otvoru od středu ke středu a průměru otvoru pro kolík oproti vytištěnému rozměrovému listu NFPA, než se spoléhat pouze na kódový název stylu.
Vrtání A Průměr Tyče Logika
Velikost otvoru podle konvence NFPA v pevných krocích: 1-1/2, 2, 2-1/2, 3-1/4, 4, 5, 6, 7, 8 palců a nahoru, přičemž některé produktové řady s velkým otvorem se dále rozšiřují na zvláštní objednávku. Průměr tyče není libovolný – standardní tyč je dimenzována zhruba na jednu čtvrtinu až jednu třetinu průměru otvoru pro typické tlakové zatížení, zatímco možnosti nadměrných tyčí existují pro aplikace s bočním zatížením nebo vyšším rizikem vybočení sloupu.
Délka tahu a tolerance
Standardní tolerance zdvihu ve většině katalogů NFPA je plus nebo mínus 1/16 palce , s užšími tolerancemi dostupnými pro přesné polohovací práce. Dokumentace válců AVENTICS NFPA potvrzuje, že zdvihy jsou uváděny s přesností na 1/8 palce jako základní výrobní standard, s bližšími tolerancemi zdvihu uvedenými na vyžádání 2 .
Čísla stylu konce tyče
Konce tyčí jsou číslovány odděleně od způsobu montáže. Styl 1 je standardní vnější závit s lícováním třídy KK; styl 2 je volitelný vnější závit CC; styly 3 a 8 pokrývají samičí konce tyčí pro standardní a nadměrné průměry tyčí; Styly 6 a 7 aplikují stejné možnosti vnějšího závitu na nadrozměrnou tyč. Při zajišťování výměny typu drop-in záleží na vhodném stylu konce tyče stejně jako na vrtání, protože samičí konec tyče nemůže nahradit zástrčku bez spojovacího adaptéru.
Konstrukční detaily, které oddělují odolné jednotky od levných
Dva válce mohou sdílet vzor s číslem dílu NFPA a přesto fungovat zcela odlišně v životnosti. Konstrukční detaily, které stojí za to zkontrolovat před nákupem, zahrnují:
- Povrchová úprava trubky — Honovaný otvor na 12 mikropalcových nebo jemnější povrch snižuje opotřebení těsnění; chromovaný otvor zvyšuje odolnost proti korozi a snižuje tření ve vlhkých nebo mycích provozech.
- Materiál hlavy a uzávěru — Pevná hliníková tyč, černě eloxovaná, odolává korozi lépe než litý hliník ve venkovním prostředí nebo v mycím prostředí; některé řady s velkým průměrem používají eloxované hliníkové trubky s tvrdou povrchovou úpravou pro extrémní tvrdost povrchu.
- Mez kluzu spojovací tyče – průmyslové katalogy běžně hodnotí spojovací tyče na Minimální výtěžnost 100 000 psi , který ovlivňuje, jak velké cyklické zatížení válec toleruje před natažením tyče nebo únavou kloubu.
- Typ těsnění pístu — těsnění ve tvaru U jsou standardní pro všeobecné použití; Těsnění ze směsi Viton nebo PTFE rozšiřují rozsah provozních teplot a chemickou odolnost.
- Tlumení — Nastavitelné polštářky jehly na jednom nebo obou koncích absorbují náraz na konci zdvihu, prodlužují životnost těsnění a ložisek na zařízení s rychlým cyklováním.
- Mazání — Tovární předběžné mazání syntetickým mazivem obsahujícím mikroskopické částice PTFE snižuje odtrhávací tření a prodlužuje interval mezi ručním domazáváním.
- Obrábění portů — Vylepšená geometrie portů a vyhlazené dráhy proudění snižují turbulence do a ven z válce, což může měřitelně zlepšit rychlost cyklu na rychle se ovládaném zařízení.
Yates Industries poznamenává, že její válcové vzduchové válce NFPA jsou navrženy speciálně pro extrémní provozní podmínky spíše než pro lehké stolní použití, což je užitečný rozdíl, když technický list pouze říká „heavy duty“, aniž by definoval, co to znamená. 3 . Válec určený pro občasné nízkocyklové ovládání a válec určený pro nepřetržité vysokorychlostní cyklování mohou nést stejné jmenovité vrtání a zdvih, přičemž se výrazně liší tloušťkou stěny trubky, délkou ložiska a těsnicí hmotou.
Konfigurace portů a typy vláken
Nesoulad závitu portu je jedním z nejčastějších důvodů, proč se zdánlivě správný náhradní válec nepodaří nainstalovat čistě. Většina pneumatických válců NFPA je dodávána s Kuželové závity NPTF dryseal jako standardní připojení portu, s porty SAE s přímým O-kroužkem nabízeným jako volitelná výbava u mnoha produktových řad 2 .
| Typ závitu | Metoda těsnění | Poznámky |
|---|---|---|
| NPTF (suché těsnění) | Deformace závitu, žádné samostatné těsnění | Standardně u většiny pneumatických portů NFPA |
| Nástavec O-kroužku SAE | O-kroužek na rovném závitu | Upřednostňuje se pro hydraulické provozy s kritickou netěsností |
| BSPP / BSPT | Těsnění podložkou nebo kuželovým závitem | Běžné pro zařízení vyrobená podle evropských nebo exportních specifikací |
| Metrický přímý závit | O-kroužek těsnění | Nachází se na válcích vyrobených pro metrické stroje |
Častým bodem nejasností je jmenovitá velikost závitu oproti skutečnému vnějšímu průměru: 1/4 palce NPTF, BSPT nebo BSPP tvarovka neměří 1/4 palce napříč závity, protože jmenovitá velikost se vztahuje spíše k přibližnému vnitřnímu otvoru trubky než k fyzickému rozměru závitu. 4 . Technici v terénu, kteří předpokládají, že jmenovitá velikost se rovná měření posuvného měřítka, často špatně identifikují závity portu, takže měřidlo stoupání závitů zůstává spolehlivým způsobem, jak ověřit kompatibilitu před objednáním fitinků nebo adaptérů.
Rozsahy tlaku a teploty k potvrzení před objednávkou
250 psi
Typický maximální pracovní tlak pro standardní pneumatické válce NFPA
-65F až 200F
Běžný standardní rozsah teplot těsnění se směsmi Buna-N
-15F až 400F
Rozšířený sortiment je k dispozici s Viton nebo vysokoteplotním těsněním
Tyto údaje pocházejí z publikovaných katalogových specifikací u různých výrobců válců NFPA a měly by být vždy porovnány se specifickým vrtáním, těsnicí směsí a pracovním cyklem přesného uvažovaného modelu, protože okolní podmínky a frekvence cyklů posouvají praktické okno bezpečného provozu. 2 3 . Hydraulické verze postavené na stejné platformě spojovací tyče NFPA mají mnohem vyšší hodnocení, přičemž některé katalogy uvádějí jmenovité hodnoty tlaku až 1 000 psi nebo více pro hydraulické varianty s ocelovými trubkami, takže jmenovitý tlak by nikdy neměl být předpokládán pouze z velikosti vrtání, aniž by bylo potvrzeno, zda se jedná o pneumatickou nebo hydraulickou verzi linky. 9 .
Kde se vzduchové válce NFPA objevují na podlaze závodu
Zaměnitelnost, která definuje NFPA láhve, z nich dělá výchozí volbu všude tam, kde náklady na prostoje převáží cenový rozdíl mezi standardní a proprietární láhví.
| Průmysl | Aplikace | Specifikace priority |
|---|---|---|
| Manipulace s materiálem | Překlápěče dopravníků, posunovače, brány | Rychlý cyklus, odpružení |
| Kovovýroba | Upínací přípravky, posuvy lisů | Boční únosnost, pevnost spojovací tyče |
| Balení | Stavače pouzder, zatavovací stanice | Opakovatelná tolerance zdvihu |
| Zpracování potravin | Aktivace s hodnocením mytí | Trubka a tyč odolná proti korozi |
| Mobilní a mlýnské zařízení | Těžké cyklické ovládání | Tloušťka trubky pro frézování |
| Montáž automobilů | Upínání přípravku, přenos dílu | Opakovatelnost, nízké prostoje na údržbu |
| Zemědělská technika | Ovládání šoupátka a ventilu | Odolnost proti korozi, široká teplotní tolerance |
Společným tématem všech těchto nastavení je, že válec zřídka selže podle svých vlastních podmínek; selže kvůli nesouladu mezi provozním prostředím a těsnicí hmotou nebo kvůli kontaminaci vnikající přes nefiltrované vzduchové vedení. O tom, zda válec vydrží dva roky nebo deset, rozhoduje přizpůsobení skutečnému pracovnímu cyklu aplikace, nejen její nominální síle.
Praktická výběrová sekvence pro týmy sourcingu
- Ověřte vrtání a zdvih podle stávající stopy, nejen podle jmenovitého štítku, protože opotřebované válce někdy nesou neodpovídající náhradní štítky z předchozích oprav.
- Přiřaďte přesně montážní kód – originál držáku vidlice nelze vyměnit za výměnu držáku příruby bez nových držáků.
- Typ závitu pro kontrolu portu: NPT, metrický nebo BSPP nejsou zaměnitelné bez adaptérů a systémy směšovacích závitů na tlakové lince jsou běžným zdrojem pomalých úniků.
- Ověřte těsnicí hmotu proti provozní teplotě a jakýmkoli mycím chemikáliím přítomným v prostředí.
- Rozhodněte se o potřebách tlumení na základě skutečné rychlosti cyklu, spíše než výchozím nastavením na nejlevnější možnost bez odpružení.
- Porovnejte styl koncovky tyče (samčí nebo samičí, standardní nebo nadměrná) s již nainstalovaným upevněním vidlice, spojky nebo oka tyče.
- Vyžádejte si celé číslo výměnného dílu, aby budoucí objednávka výměny nevyžadovala přeměřování jednotky od začátku.
Nákladové faktory přesahující jednotkovou cenu
Cena nálepky na láhvi NFPA jen zřídka odráží její celkový dopad na náklady po dobu životnosti. Porovnání skutečných nákladů mezi dvěma zdánlivě podobnými nabídkami mění několik faktorů:
| Faktor | Proč na tom záleží |
|---|---|
| Dostupnost sady těsnění | Konstrukce s možností servisu na místě zabraňují nákupu kompletní výměny při příštím selhání těsnění |
| Dodací lhůta u nestandardních vývrtů | Vlastní zdvihy nebo příliš velké otvory mohou přidat týdny do dodání a prodloužit prostoje |
| Kompatibilita držáku | Neodpovídající kód montáže zvyšuje náklady na výrobní práci, které nejsou uvedeny na faktuře válce |
| Třída nákladu pro jednotky s velkým průměrem | Válce s velkým průměrem nebo dlouhým zdvihem mohou být zasílány jako nadrozměrný náklad za vyšší sazbu |
| Rozsah záruky | Někteří výrobci vylučují opotřebení těsnění ze záruky; jiné pokrývají celé období pracovního cyklu |
Návyky údržby, které prodlužují životnost válce
Většina předčasných poruch vzduchového válce má tři příčiny: kontaminovaný přívod vzduchu, nesouosost na konci pístnice a degradace těsnění v důsledku neřešených teplotních výkyvů. Jednoduchá údržba řeší všechny tři bez specializovaných nástrojů.
- Kontrolujte a vypouštějte vlhkost z filtru vzduchového vedení podle pevně stanoveného plánu, spíše než čekáte na viditelné prohlubně tyče.
- Zkontrolujte vyrovnání tyče pomocí pravítka po jakékoli předělávce držáku nebo přípravku, protože i nepatrná nesouosost urychluje opotřebení pouzdra tyče.
- Znovu namažte typem maziva specifikovaným výrobcem; míchání nekompatibilních maziv může časem změkčit těsnicí materiál.
- Cyklus protokolování počítá s lahvemi s vysokým využitím, takže výměna těsnění probíhá v předvídatelných intervalech namísto nouzové opravy.
- Otřete exponované povrchy tyče při změně řazení na prašných vedeních, protože abrazivní částice zanesené do pouzdra tyče jsou hlavní příčinou rýhovaného chromu tyče.
- Po prvním pracovním týdnu na nově nainstalovaném válci utáhněte montážní materiál, protože počáteční vibrace mohou uvolnit upevňovací prvky, než se úplně usadí.
Odstraňování běžných problémů s válcem
| Symptom | Pravděpodobná příčina | První odezva |
|---|---|---|
| Pomalá nebo nepravidelná rychlost zdvihu | Omezený přívod vzduchu nebo opotřebované těsnění pístu | Zkontrolujte tlak v potrubí na vstupu válce, zkontrolujte opotřebení těsnění |
| Uniká vzduch na konci tyče | Opotřebené těsnění tyče nebo rýhovaný povrch tyče | Zkontrolujte tyč pro rýhy, vyměňte sadu těsnění tyče |
| Válec se zcela nezasune | Nesouosost nebo mechanické vázání | Zkontrolujte vyrovnání pomocí pravítka, zkontrolujte montážní držák |
| Nadměrný náraz na konci zdvihu | Polstrování není seřízeno nebo chybí | Nastavte jehlový polštářový ventil, potvrďte model vybavený polštářem |
| Viditelné důlky tyče nebo rez | Vlhkost v přívodu vzduchu | Zkontrolujte a opravte vzduchový filtr a sušičku |
Slovník klíčových pojmů NFPA válce
Bore
Vnitřní průměr trubky válce, který určuje výstupní sílu při daném tlaku.
Mrtvice
Celková lineární dráha pohybu pístnice od zcela zatažené po plně vysunutou.
Odpružení
Nastavitelná funkce zpomalení na konci zdvihu, která snižuje mechanické rázy na hlavu nebo čepici.
Spojovací tyč
Závitová ocelová tyč, která svírá hlavu, trubku a víčko dohromady v klasickém provedení válce NFPA.
Trunnion
Otočný držák umístěný na tělese válce spíše než na konci tyče, používaný pro kývání nebo otáčení břemen.
Výměnný rozměr
Sada měření – vrtání, zdvih, uchycení a port – které se musí shodovat, aby válec jednoho výrobce nahradil válec jiného výrobce.
NFPA versus standardy válců ISO: Co se skutečně liší
| Faktor | Styl spojovací tyče NFPA | Styl kulatého těla ISO |
|---|---|---|
| Trh původu | Severoamerický průmyslový standard | Evropská a světová norma (ISO 15552 / ISO 6432) |
| Stavebnictví | Spojovací tyčs clamp head and cap to tube | Trubka je často našroubována nebo nalisována přímo na koncovky |
| Typický rozsah vrtání | 1-1/2 až 14 palců a větší | Série děr na základě milimetrů, běžně 12 mm až 320 mm |
| Opravitelnost | Opravitelné v terénu, těsnění vyměnitelná na místě | Liší se designem, některé modely jsou utěsněné jednotky |
| Běžná oblast použití | Spojené státy, Kanada, Mexiko | Evropa, Asie a globálně standardizované řady OEM |
| Konvence vláken portu | Standard NPTF, volitelně SAE | Metrický přímý závit or BSPP common |
Ani jeden standard není univerzálně „lepší“ — správná volba závisí na tom, k čemu bylo okolní zařízení původně navrženo. Míchání standardů na stejném stroji je možné s adaptéry, ale přidává bod potenciálního úniku a je třeba se mu vyhnout, pokud je k dispozici náhrada za stejný standard.
Často kladené otázky
Potřebuje vzduchový válec NFPA k instalaci speciální certifikaci?
Na samotný válec se nevztahuje žádná speciální certifikace. Relevantní aspekty zahrnují přizpůsobení jmenovitého tlaku, závitu portu a stylu montáže stávajícímu systému a dodržování instalačního krouticího momentu a pokynů výrobce zařízení.
Mohu vyměnit proprietární válec za vyměnitelný válec NFPA?
Pouze pokud byl originál již postaven na rozměry NFPA. Některá zařízení OEM používají skutečně vlastní montáž nebo délky zdvihu, takže se před objednáním vyplatí změřit vrtání, zdvih, typ upevnění a umístění portu podle publikované tabulky rozměrů NFPA.
Jaký je rozdíl mezi jednočinnými a dvojčinnými NFPA válci?
Jednočinné válce používají tlak vzduchu k pohybu v jednom směru a pružinu nebo gravitaci k návratu; dvojčinné válce využívají tlak vzduchu v obou směrech a poskytují řízenou sílu a rychlost při vysouvacím i zatahovacím zdvihu. Dvojčinné je běžnější konfigurace v průmyslových katalozích NFPA.
Jak dlouho vzduchové lahve NFPA obvykle vydrží v provozu?
Životnost závisí spíše na rychlosti cyklu, kontrole znečištění a vyrovnání zatížení než na pevném počtu let. Dobře udržované válce v čistých, správně zarovnaných instalacích běžně provedou miliony cyklů, než je potřeba vyměnit těsnění, zatímco špatně filtrovaný přívod vzduchu nebo bočně zatížené tyče mohou tuto životnost dramaticky zkrátit.
Jsou k dispozici větší velikosti vrtání než standardní katalogová řada?
Ano. Většina výrobců uvádí standardní katalogovou řadu, ale na požádání uvede větší velikosti vrtání nebo vlastní délky zdvihu, zejména pro frézovací nebo těžké výrobní aplikace.
Jaký je rozdíl mezi tandemovým válcem a standardním válcem NFPA?
Tandemový válec spojuje dvě pístové sestavy v jednom podlouhlém tělese, takže jejich síly se sčítají, což je užitečné tam, kde nelze zvětšit průměr vrtání kvůli prostorovým omezením, ale vyžaduje se vyšší výstupní síla. Standardní válec NFPA používá jeden píst v jednom vývrtu.
Může být hydraulická kapalina použita ve válci určeném pro pneumatický provoz?
Pneumatické a hydraulické verze na stejné platformě NFPA často sdílejí vnější rozměry, ale uvnitř se liší těsnicí směsí a jmenovitým tlakem, takže tyto dvě nelze zaměnit jednoduše proto, že vypadají stejně. Před výměnou jednoho média za druhé vždy ověřte, pro jaké kapalné médium je konkrétní model určen.
Jak se vypočítá výstupní síla válce z velikosti vrtání?
Výstupní síla se rovná pracovnímu tlaku vynásobenému účinnou plochou pístu, takže větší vrtání vytváří větší sílu při stejném tlaku vzduchu. To je důvod, proč je volba vrtání, spíše než samotný tlak, obvykle první proměnnou nastavenou, když stroj potřebuje větší ovládací sílu.
