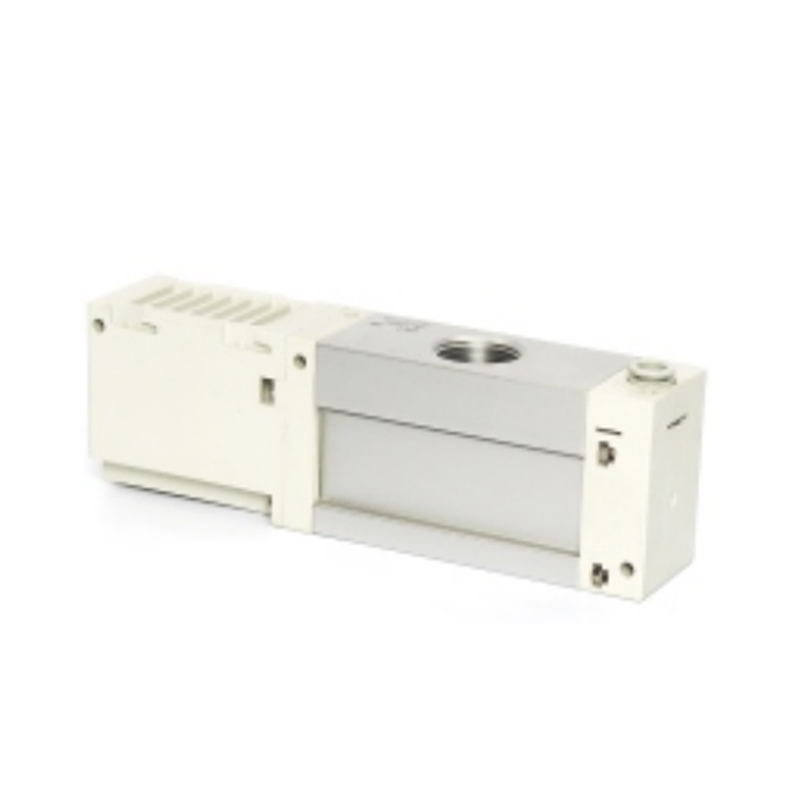

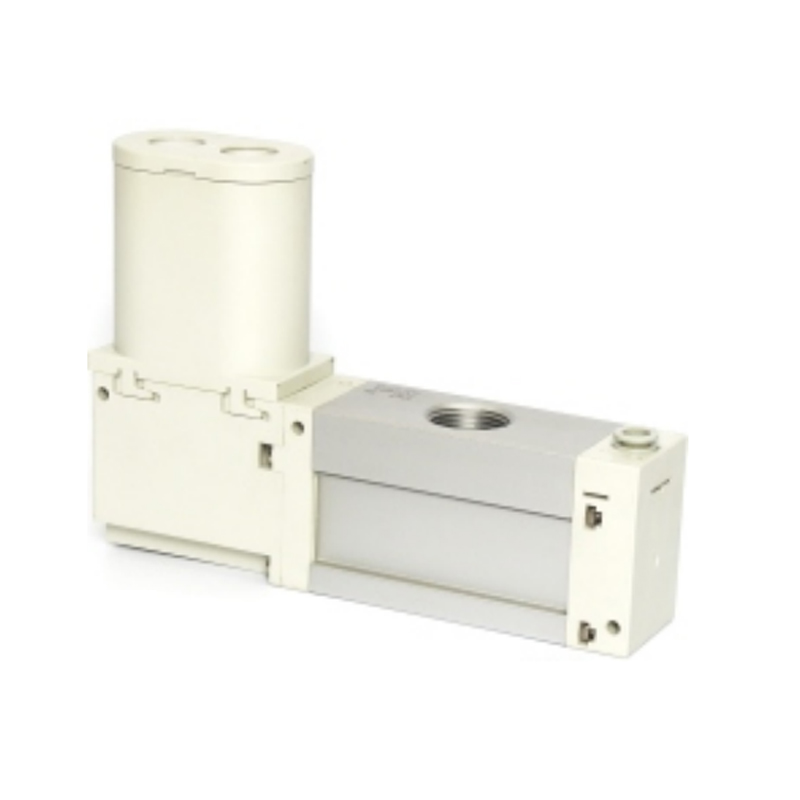

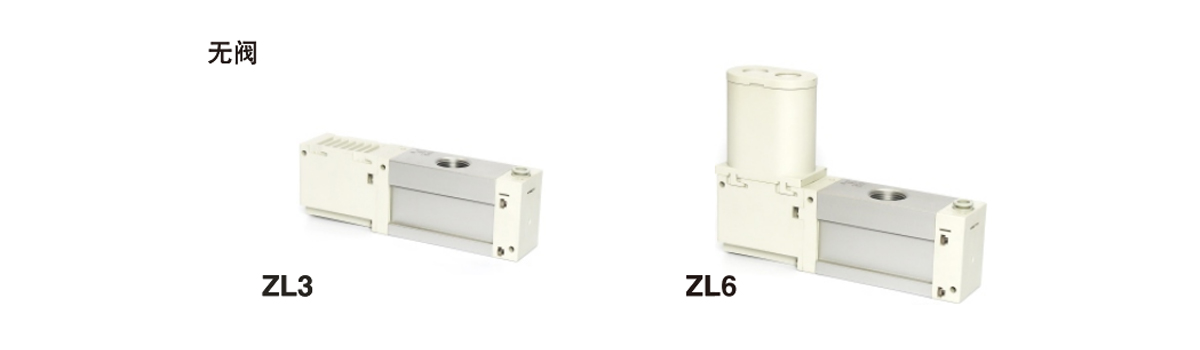

Vícestupňový vakuový ejektor řady ZL3/ZL6 Vícestupňový vakuový ejektor řady ZL3/ZL6
  • Vícestupňový vakuový ejektor řady ZL3/ZL6
  • Vícestupňový vakuový ejektor řady ZL3/ZL6
Vícestupňový vakuový generátor řady ZL

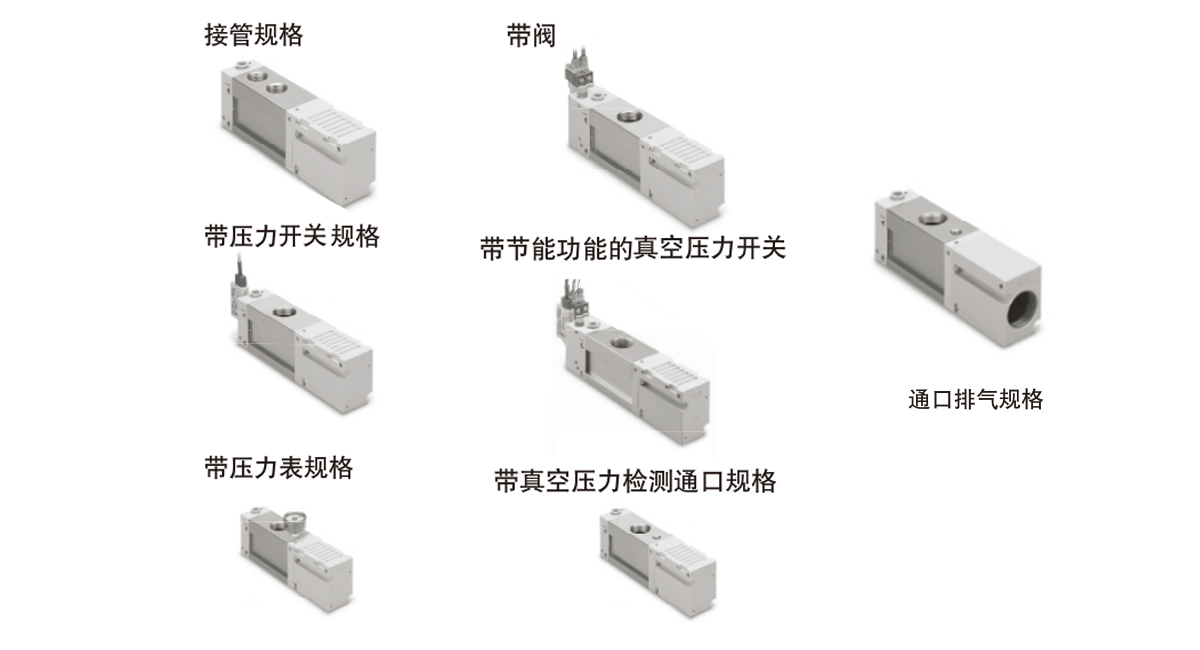

Vícestupňový vakuový ejektor řady ZL3/ZL6

Vícestupňový vakuový ejektor řady ZL3/ZL6 je modulární jednotka generující vakuum postavená na principu vícestupňové Venturiho trubice. Je navržen pro scénáře, kde je v průmyslové automatizaci potřeba rychle vytvořit stabilní podtlak a je vhodný pro uchopení, adsorbování nebo fixaci různých obrobků.

• Vícestupňová konstrukce konstrukce

Konstrukce sériových Venturiho trubic je přizpůsobena k dosažení postupné přeměny energie stlačeného vzduchu. Proud vzduchu se rozšiřuje v několika stupních, aby se zesiloval efekt vakua krok za krokem. Ve srovnání s jednostupňovou konstrukcí za stejných podmínek zdroje vzduchu může produkovat vyšší sací výkon nebo snížit spotřebu stlačeného vzduchu.

• Optimalizace stability vakua

Vnitřní průtokový kanál je speciálně optimalizován tak, aby potlačoval turbulence a vyrovnával kolísání tlaku na každé úrovni. Tato konstrukce zajišťuje stabilní úroveň podtlaku při nepřetržité práci nebo mírných změnách zatížení a snižuje riziko uvolnění nasávaného předmětu.

• Flexibilní přizpůsobení pracovním podmínkám

Základní komponenty mají široký rozsah průtokové tolerance a jsou kompatibilní s různými protitlaky výfukových plynů a podmínkami úniku. Je zvláště vhodný pro adsorpční operace nestandardních obrobků s porézním povrchem, složitým zakřivením nebo propustností vzduchu.

• Rychlá odezva

Předkompresní dutina a průtokový kanál s nízkou setrvačností spolupracují na dosažení milisekundového vytvoření a uvolnění vakua. Splňuje aplikační požadavky na časté spouštění a zastavování ve vysokorychlostním automatickém rytmu a zkracuje čekací dobu cyklu.

• Modulární integrace funkcí

Hlavní tělo si vyhrazuje standardní rozhraní pro cestu plynu a instalační polohovací strukturu pro podporu rychlé integrace vakuového spínače, filtrační jednotky nebo součásti tlumiče. Funkční moduly lze flexibilně konfigurovat podle složitosti systému, aby se snížila celková složitost potrubí.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Vícestupňový vakuový ejektor řady ZL1

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Průměr trysky [mm] 1.9 1.5 Průměr trysky [mm] 1,9×2 1,5×2
    Standardní napájecí tlak [MPa] 0.35 0.50 Standardní napájecí tlak [MPa] Bez ventilu 0.35 0.50
    Maximální podtlak [kPa] Poznámka 1) -91 -93 S ventilem 0.37 0.52
    Maximální sací průtok [l/min (ANR)] 280 Maximální podtlak [kPa] Poznámka 1) -91 -93
    300 Maximální rychlost inhalačního průtoku [l/min (ANR)] 580
    Spotřeba vzduchu [l/min (ANR)] 150 135 Specifikace převzetí/větrání 600
    Rozsah napájecího tlaku [MPa] 0,2 až 0,6 Spotřeba vzduchu [l/min (ANR)] 300 270
    Rozsah provozních teplot [°C] -5 až 50 (žádné zamrzání nebo kondenzace) Rozsah napájecího tlaku [MPa] 0,2 až 0,6
    Provozní kapalina vzduch Rozsah provozních teplot [℃] -5 až 50 (žádné zamrzání nebo kondenzace)
    Odolnost proti vibracím [m/s²] Poznámka 2) 20 Provozní kapalina vzduch
    Odolnost proti nárazu [m/s²] Poznámka 3) 100 Odolnost proti vibracím [m/s²] Poznámka 2) 20
    Odolnost proti nárazu [m/s²] Poznámka 3) 100
    Poznámka 1) Hodnoty získané za podmínek měření naší společnosti při standardním napájecím tlaku. Tyto hodnoty se mohou lišit v závislosti na atmosférickém tlaku (klima, nadmořská výška atd.) nebo metodách měření.
    Poznámka 2) 10 až 500 Hz, 2 hodiny v každém ze směrů X, Y a Z (bez napájení, počáteční hodnoty).
    Poznámka 3) 3krát v každém ze směrů X, Y a Z (bez napájení, počáteční hodnoty).

    Specifikace přívodního ventilu, průtržného ventilu
    Model ZL3-JSY3140
    Doba odezvy (při 0,5 MPa) Méně než 27 ms Poznámka 1)
    Maximální pracovní frekvence 5 Hz
    Ruční provoz Neuzamykatelný tlačný typ
    Jmenovité napětí cívky DC 24V
    Přípustné kolísání napětí ±10 % jmenovitého napětí
    Spotřeba energie 0,4 W

    Specifikace tlakoměru
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Tlaková jednotka kPa inHg a psi se používají společně k označení
    Rozsah tlaku -100 až 100 kPa -30inHg～14psi
    Připojovací závit R1/8 NPT1/8
    Přesnost Vakuová strana ±3 % F.S., přetlaková strana ±5 % F.S.
    Hmotnost 30 g

    Hlučnost výfuku (referenční hodnota)
    Model ZL3 ZL6
    Hlučnost výfuku [dB(A)] 68

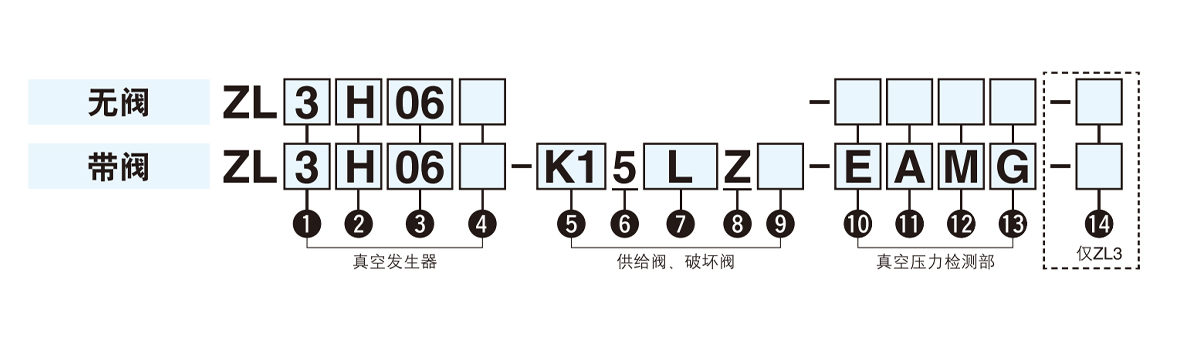

  • ① Maximální sací průtok ② Standardní napájecí tlak ④ Specifikace výfuku ⑦ Metoda vyvedení drátu
    3 300 l/min (ANR)※1 H 0,50 MPa Neoznačeno Výfuk tlumiče Typ zásuvky ve tvaru L
    6 600 l/min (ANR)※1 P Otevřený výfuk
    ※1 Při připojování potrubí a odvzdušňování

    L: Délka drátu 0,3m

    ③ Velikost vakuového (2/V) portu/přívodní (1/P) port vhodný pro vnější průměr potrubí
    Mark Vakuový (2/V) průduch Napájení (1/P) Přes port
    06 Rc3/4 Přímý konektor 8 mm
    04 2×Rc1/2 (specifikace podružného distribučního potrubí)
    06L G3/4 Koleno spojka 8 mm
    04L 2×G1/2 (specifikace odbočné trubky)

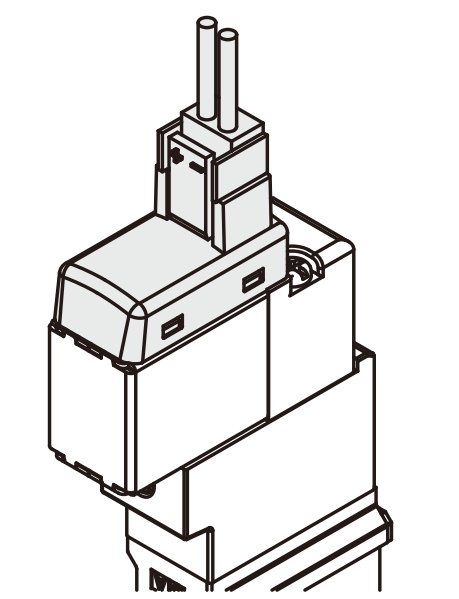

    ⑤Kombinace přívodního ventilu a pojistného ventilu ⑩ Oddělení vakuového tlakového testování
    K1 Napájecí ventil (N.C.), přerušovací ventil (N.C.) Neoznačeno žádný
    ⑥Jmenovité napětí GN S podtlakovým testovacím portem (G):
    5 DC 24V
    G Tlakoměr
    ⑧ Kontrolka a obvod ochrany proti přepětí
    Z S kontrolkou a přepěťovým ochranným obvodem E Vakuový tlakový spínač (vakuum 2 výstupy)
    ⑨Ruční provoz F Vakuový tlakový spínač (smíšené 2 výstupy)
    Neoznačeno Neuzamykatelný tlačný typ

    ⑩ Použitelné pouze v případě, že je v sekci detekce vakua zvoleno E/F/V.
    ⑪ Specifikace výstupu Platí pouze pro ZL3
    A NPN otevřený kolektor ⑭Volitelné položky
    Neoznačeno Nejsou k dispozici žádné možnosti
    B PNP otevřený kolektor
    B Sestava konektoru pro montáž na spodní povrch※9 (součástí balení)
    ⑫ Specifikace jednotky

    ※9
    Pro spárování s konektorovými sestavami s roztečí šroubů 27 mm na spodní ploše předchozího modelu ZL212. Vyžaduje se při výměně předchozího modelu ZL212 se spodní povrchovou montáží. (2 kusy v sadě, včetně 4 šroubů). Boční montážní otvory jsou zaměnitelné i bez opcí.

    Neoznačeno S funkcí převodu jednotek
    M Pevná jednotka SI (kPa)
    P S funkcí převodu jednotek (initial value psi)※10
    ⑬ Specifikace vodičů
    Neoznačeno Odpojený drát
    G Elektroinstalace se zástrčkou (2 m dlouhá) (stejné balení)

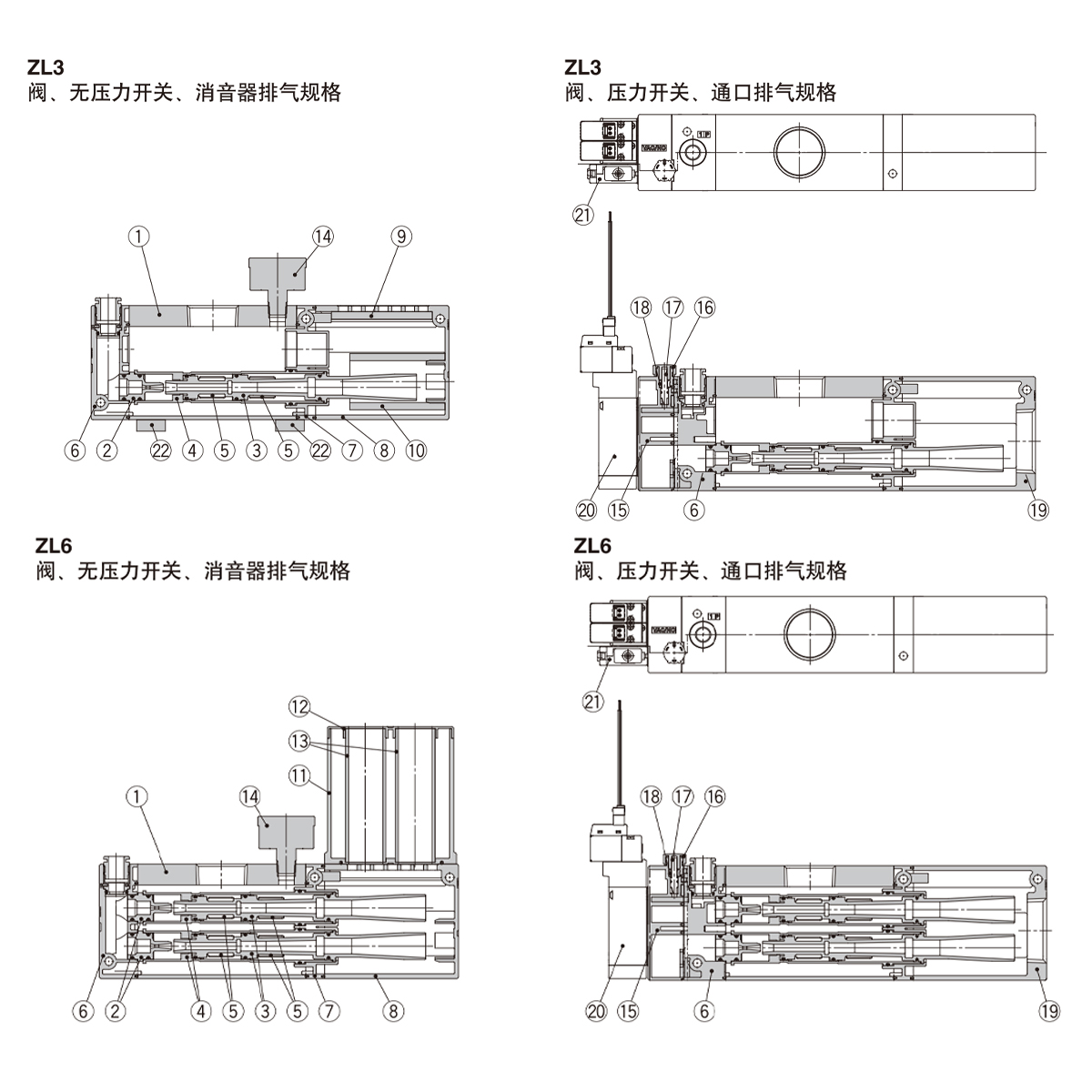

  • Součásti
    Číslo Jméno Materiál Poznámka Číslo Jméno Materiál Poznámka
    1 Hlavní tělo „Slitina hliníku
    (eloxovaný)"     		- 14 Tlakoměr - -
    15 Ventilová deska PBT -
    2 Tryska POM - 16 Ruční kolo POM -
    3 Lavalova tryska PBT 17 Jehlový ventil PBT -
    4 Příloha POM 18 Jehlový ventil guide rod Mosaz (bezelektrické niklování) -
    5 Jednocestný ventil FKM -
    6 Přední konektor PBT - 19 Blok s průchozími otvory Hliníková slitina (pochromovaná, potažená) -
    7 Zadní konektor PBT -
    8 Plášť tlumiče 1 PBT - 20 Přívodní ventil, průrazný ventil - -
    9 Materiál tlumiče 1 Pryskyřice 21 Vakuový tlakový spínač - -

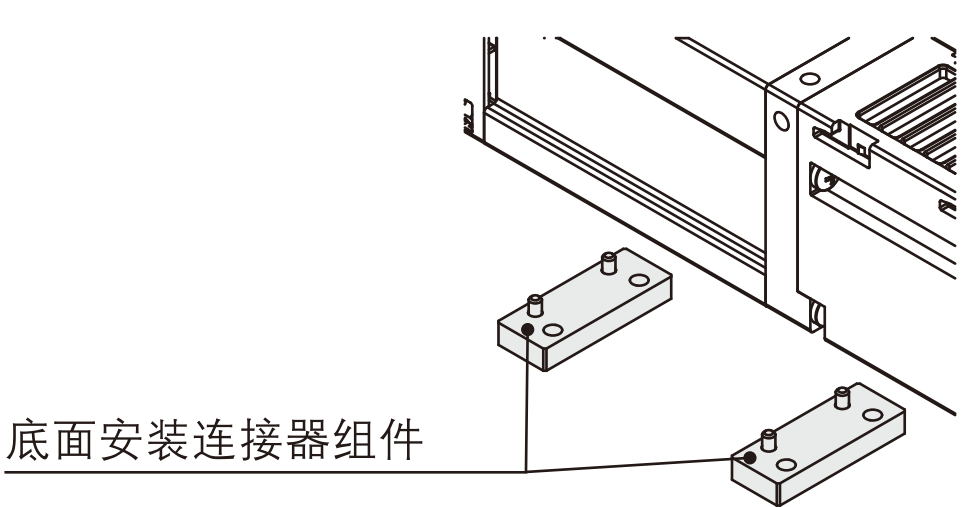

    10 Materiál tlumiče 2 Netkaná textilie 22 Sestava konektoru pro spodní montáž Mosaz (bezelektrické niklování) -
    11 Plášť tlumiče 2 PBT - -
    12 Kryt tlumiče POM 23 Těsnící materiál (O-kroužky atd.) HNBR/NBR -
    13 Materiál tlumiče 3 Netkaná textilie (Neodnímatelná, sestava tlumiče musí být vyměněna) 24 Montážní šrouby Ocel (trojmocný chromát) -
    - - - -

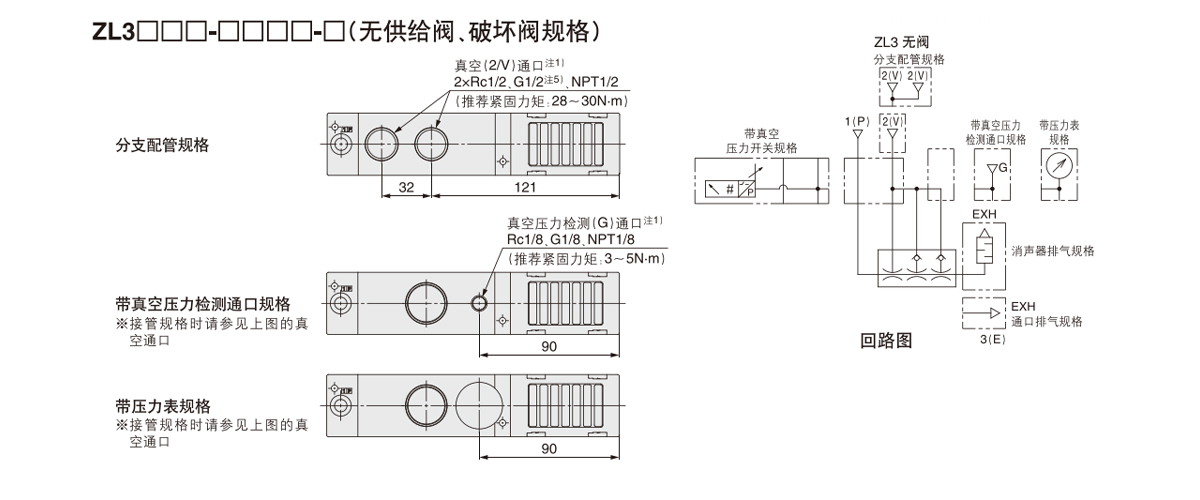

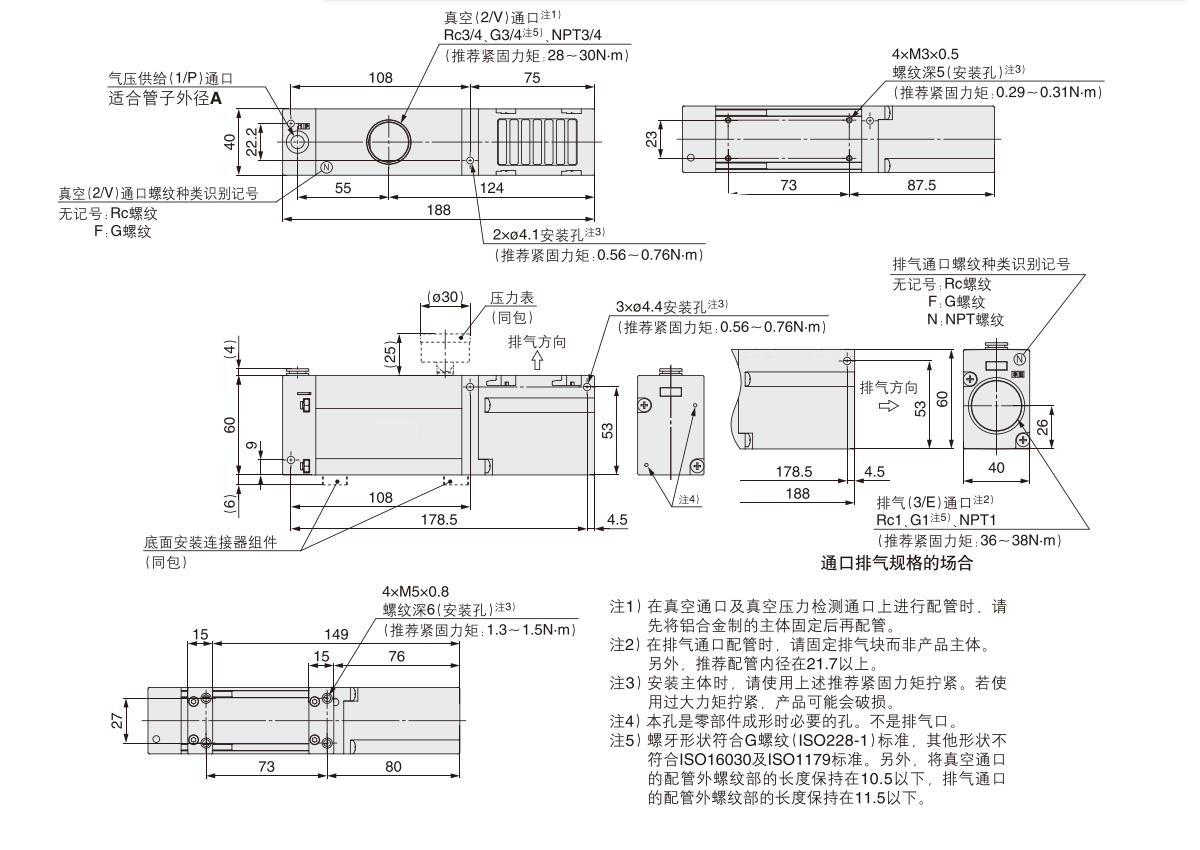

    Port pro přívod tlaku vzduchu (1/P) je vhodný pro vnější průměr potrubí.
    A Barva uvolňovacího rukávu
    ZL3[ □□ 8 Světle šedá

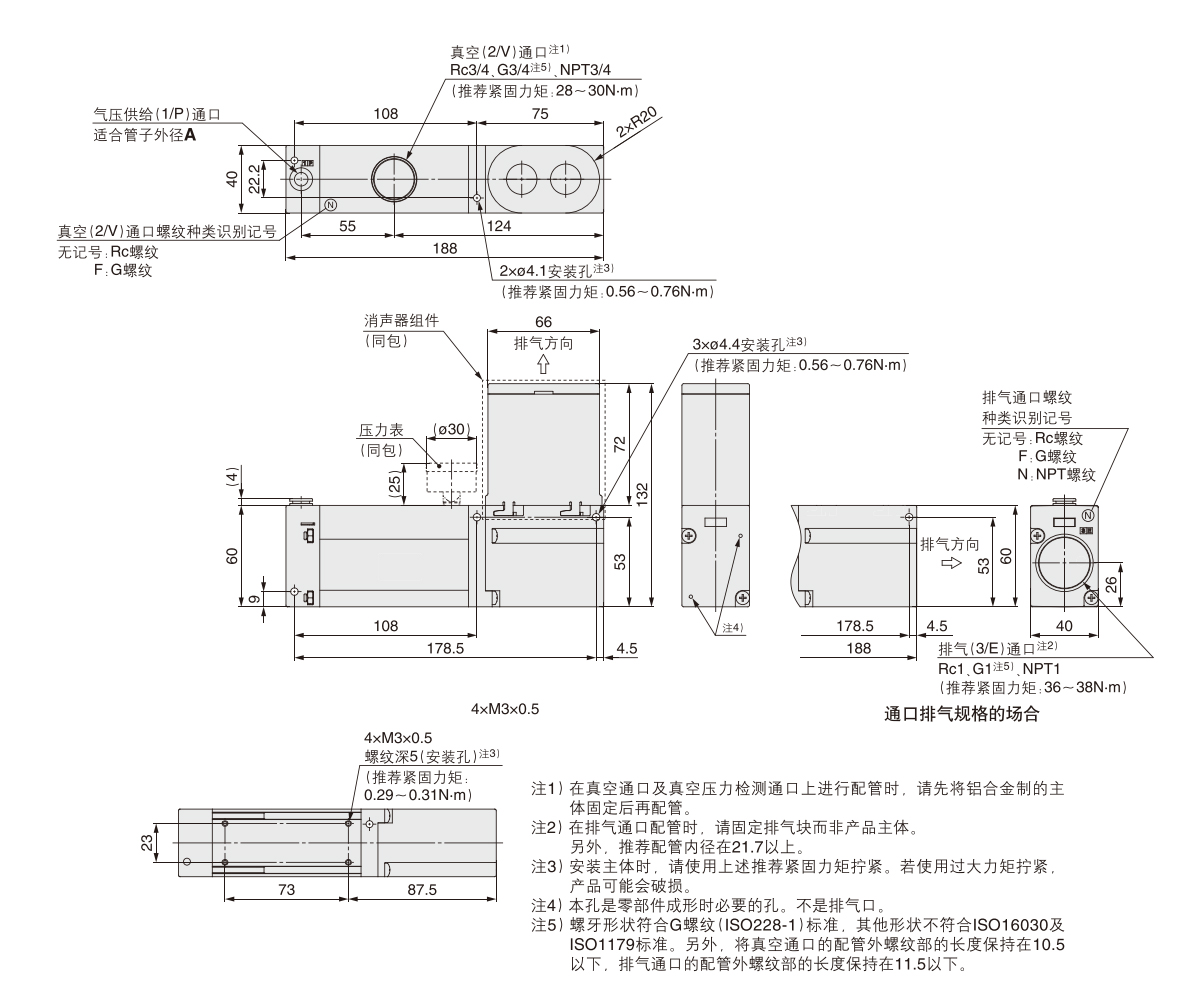

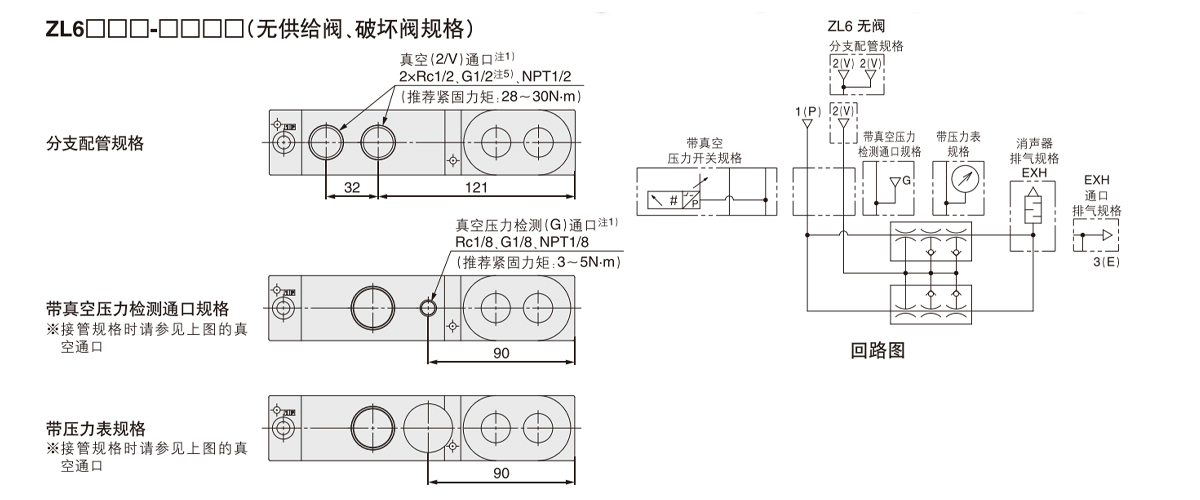

    Port pro přívod tlaku vzduchu (1/P) je vhodný pro vnější průměr potrubí.
    A Barva uvolňovacího rukávu
    ZL6  □ 8 Světle šedá

Související produkty

Blog a novinky

Naše nejnovější novinky a
