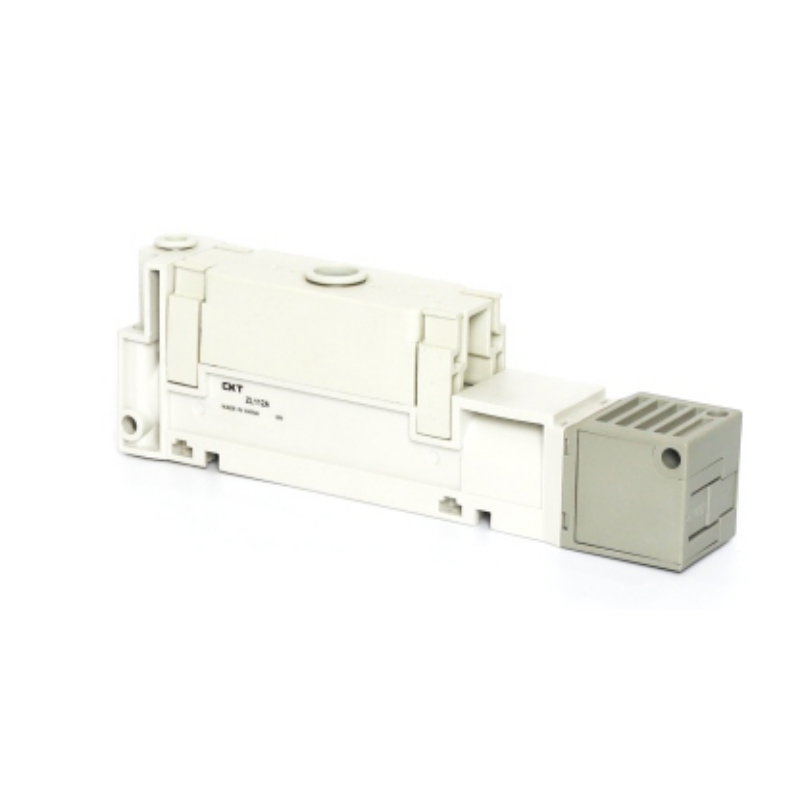

Vícestupňový vakuový ejektor řady ZL1
  • Vícestupňový vakuový ejektor řady ZL1
Vícestupňový vakuový generátor řady ZL

Vícestupňový vakuový ejektor řady ZL1

Vícestupňový vakuový ejektor řady ZL1 využívá vícestupňovou konstrukci vakuové struktury, která zajišťuje efektivní vytváření vakua prostřednictvím pohonu stlačeného plynu. Je vhodný pro rychlou výstavbu stabilního podtlakového prostředí v oborech, jako je průmyslová automatizace, manipulace s materiálem a přesná výroba.

Základní vlastnosti
1. Princip vícestupňového vakua

Sériová vakuová jednotka postupně zesiluje podtlakový efekt, prolamuje hranici stupně vakua jednostupňové konstrukce a výrazně zlepšuje konečný sací výkon.

2. Široký rozsah vakua

Může pokrýt rozsah středního vakua až vysokého vakua, čímž splňuje požadavky na dynamické nastavení gradientu adsorpční síly za různých pracovních podmínek.


3. Kompaktní konstrukce

Integrovaný průtokový kanál a modulární design komponent snižují nároky na systém a přizpůsobují se mobilnímu vybavení a hustému uspořádání výrobní linky.


4. Kompatibilita médií

Hlavní konstrukce má dobrou toleranci vůči suchému stlačenému vzduchu a inertnímu hnacímu plynu, což snižuje riziko koroze média.


5. Tolerance průmyslového prostředí

Klíčové komponenty jsou optimalizovány pro ochranu před znečištěním a vibracemi a udržují stabilní výkon vysávání v případě prachu, olejové mlhy a mechanických nárazů.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Vícestupňový vakuový ejektor řady ZL3/ZL6
DALŠÍ：Vícestupňový vakuový ejektor řady ZL212

  • Specifikace vakuového generátoru
    Model ZL1
    Průměr trysky [mm] 1.2
    Standardní napájecí tlak
    [MPa]     		Bez ventilů 0.33
    S ventilem 0.35
    Maximální podtlak [kPa] Poznámka 1) -84
    Maximální rychlost inhalačního průtoku [l/min (ANR)] Poznámka 1) 100
    Spotřeba vzduchu [L/min (ANR)] Poznámka 1) 57
    Rozsah napájecího tlaku [MPa] 0,2 až 0,5
    Rozsah provozních teplot [°C] 5~50 (žádná kondenzace)
    Použijte tekutinu vzduch

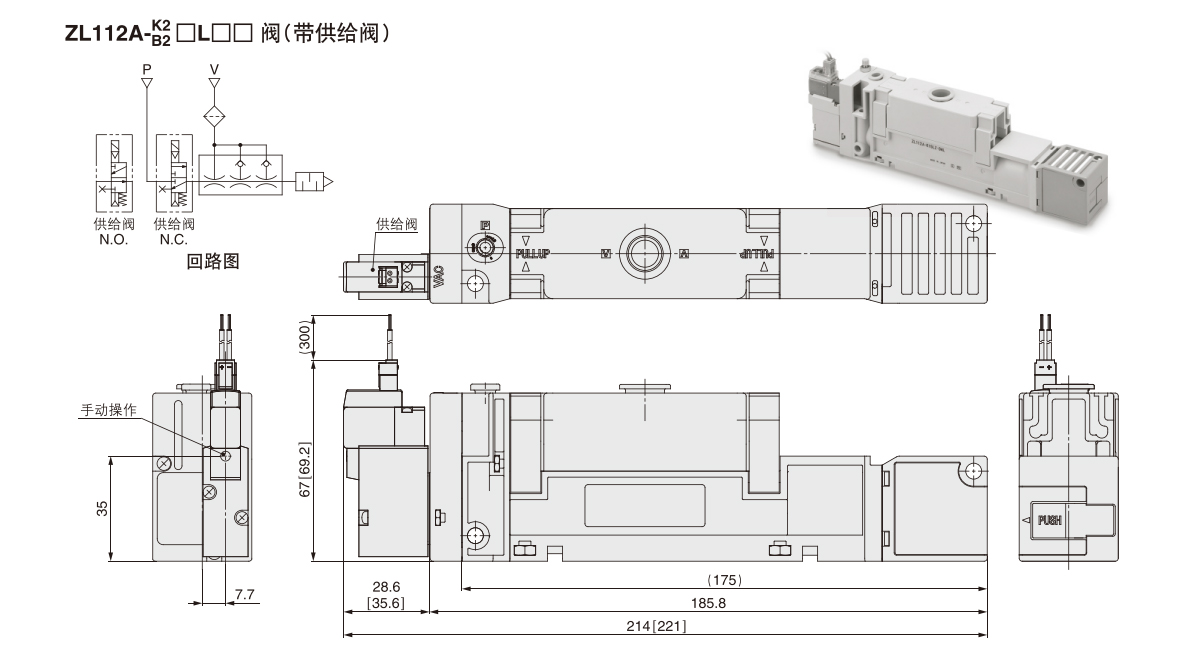

    Specifikace přívodního ventilu, průtržného ventilu
    Model SYJ5□4
    Doba odezvy (při 0,5 MPa) Poznámka 1) Méně než 25 ms
    Maximální pracovní frekvence 5 Hz

    Specifikace tlakoměru
    Model ZL112A-PG1-A ZL112A-PG2-A
    Použitá kapalina vzduch
    Rozsah tlaku -100 až 100 kPa -30inHg～14psi
    Úhel měřítka 230°
    Přesnost ±3 % F.S. (plný rozsah)
    Rozsah provozních teplot 0～50℃
    Materiál Plášť: Polykarbonát/ABS pryskyřice

    Hlučnost výfuku (referenční hodnota)
    Model ZL1
    Hlučnost výfuku [dB(A)] 65

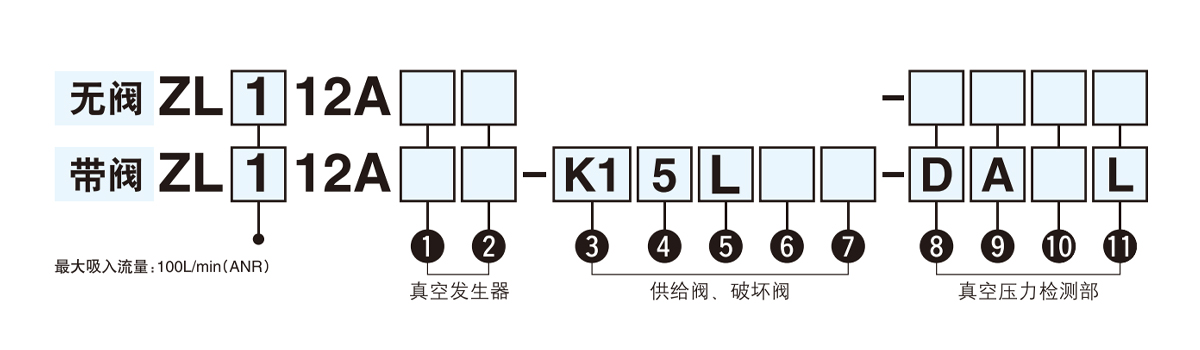

  • ① Rozměry připojení napájecího (P) a vakuového (V) portu / rychlovýměnného konektoru
    Mark Napájecí (P) port Vakuový (V) port Symbol jednotky tlakoměru※
    Neoznačeno 06 (metrické) 012 (metrické) kPa

    ② Specifikace výfuku
    Neoznačeno Výfuk tlumiče

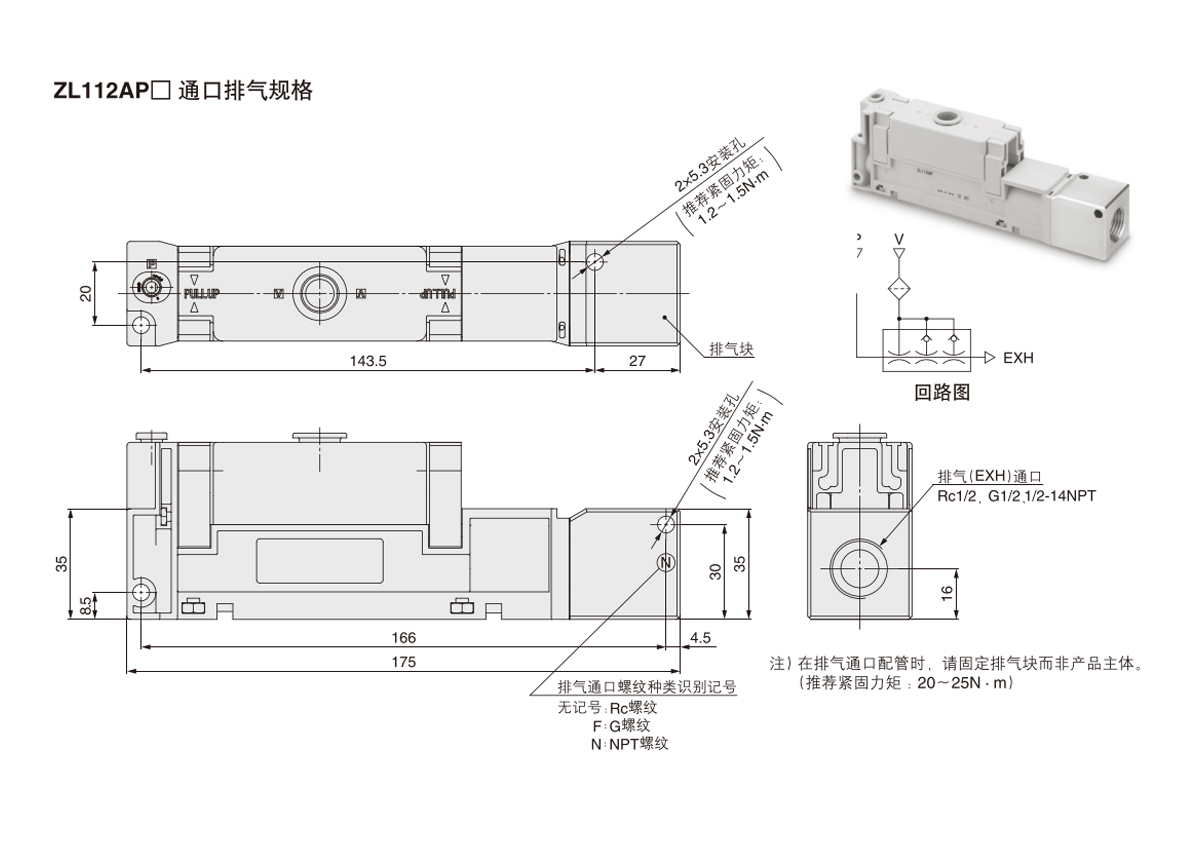

    P Výfuk Rc1/2 port

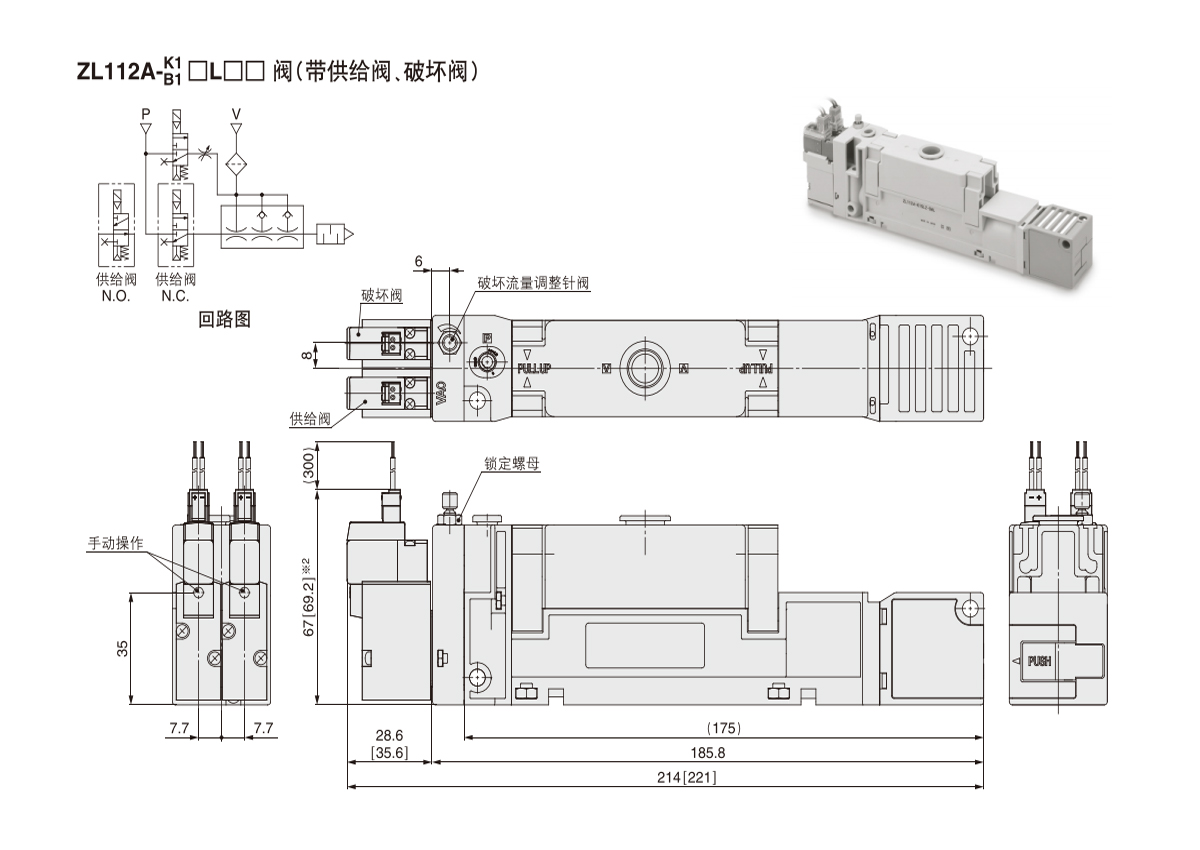

    ③ Kombinace přívodního ventilu a pojistného ventilu
    K1 Napájecí ventil (NC), pojistný ventil (N.C.)

    ④ Jmenovité napětí
    Specifikace DC Shoda CE
    5 DC 24V

    ⑤Metoda vyvedení vodiče  (zásuvka typu L)
    L: S drátem
    (délka 300 mm)

    ⑥ Kontrolka a obvod přepěťové ochrany
    Neoznačeno Žádná kontrolka nebo obvod přepěťové ochrany

    ⑦ Ruční provoz
    Neoznačeno Neuzamykatelný tlačný typ

    ⑧Oddělení vakuového tlakového testování
    Neoznačeno žádný
    GN Testovací port vakuového tlaku: (Rc1/8)
    G Tlakoměr※

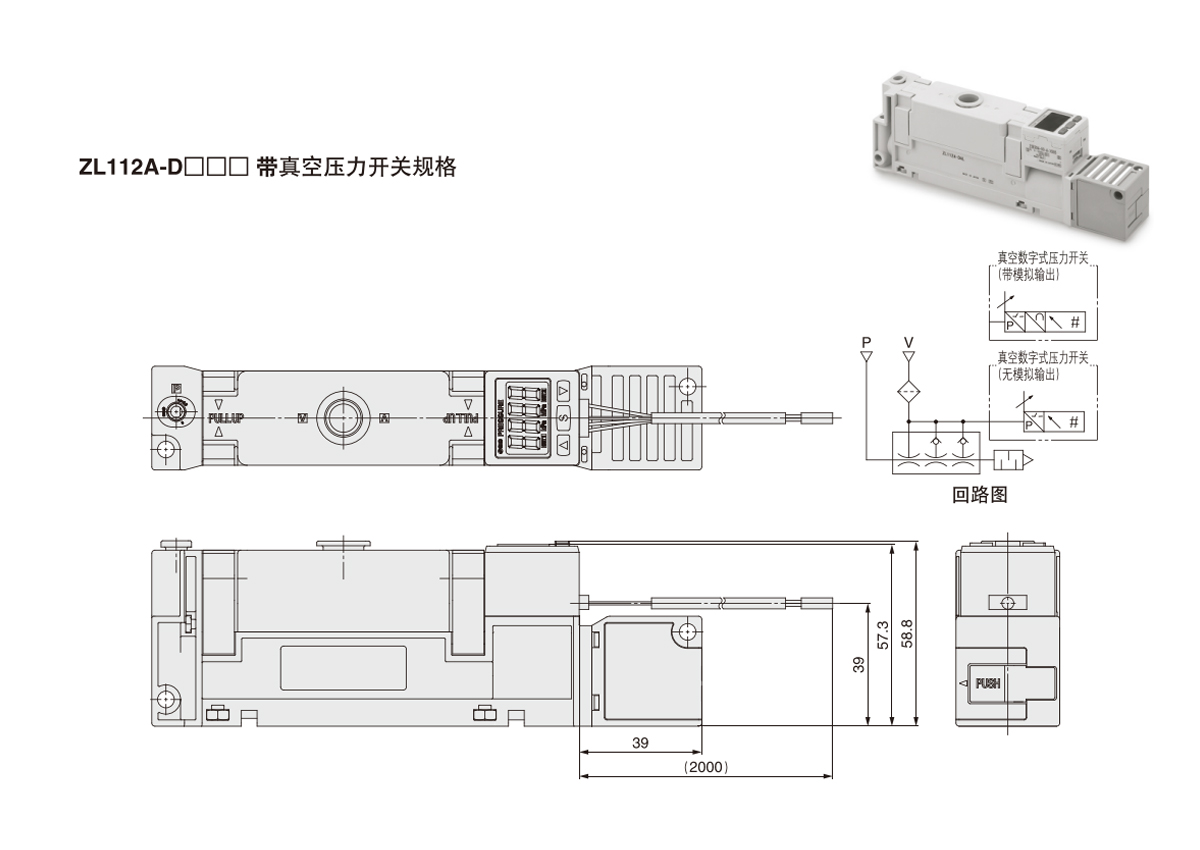

    D Vakuový tlakový spínač
    ※Když je potrubní spoj ① metrický: symbol jednotky kPa

    ⑨ Specifikace výstupu
    ⑧Použitelné pouze tehdy, když je vybráno D v sekci detekce vakuového tlaku.
    ⑩ Specifikace jednotky N NPN kolektor otevřený okruh 1 výstup
    P PNP otevřený kolektor 1 výstup
    A NPN kolektor otevřený okruh 2 výstupy
    B PNP otevřený kolektor 2 výstupy
    ⑪ Specifikace vodičů Neoznačeno S funkcí převodu jednotek
    M Pevná jednotka SI (kPa)
    Neoznačeno Bezdrátové
    L Drátový kabel se zástrčkou (2m)

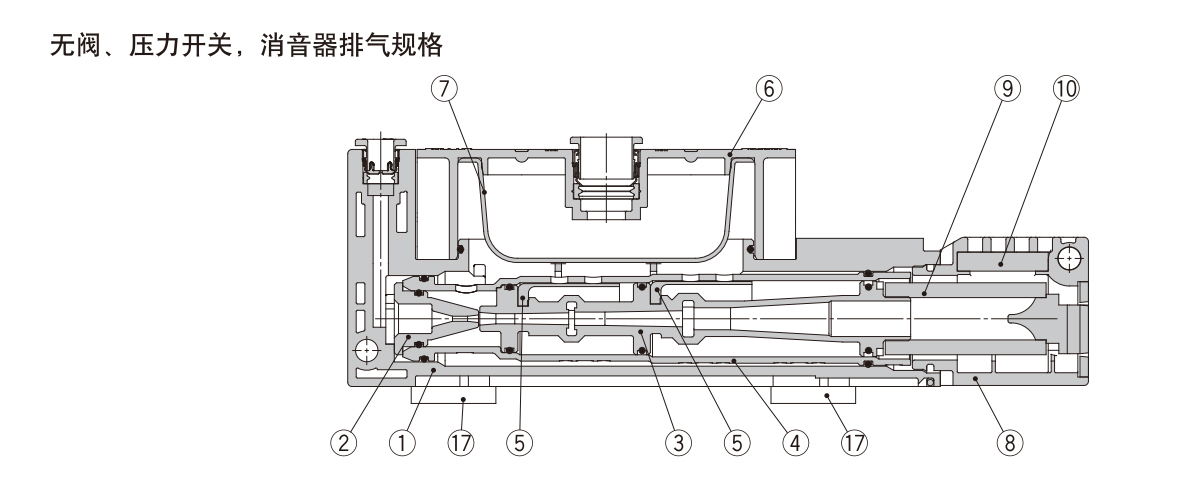

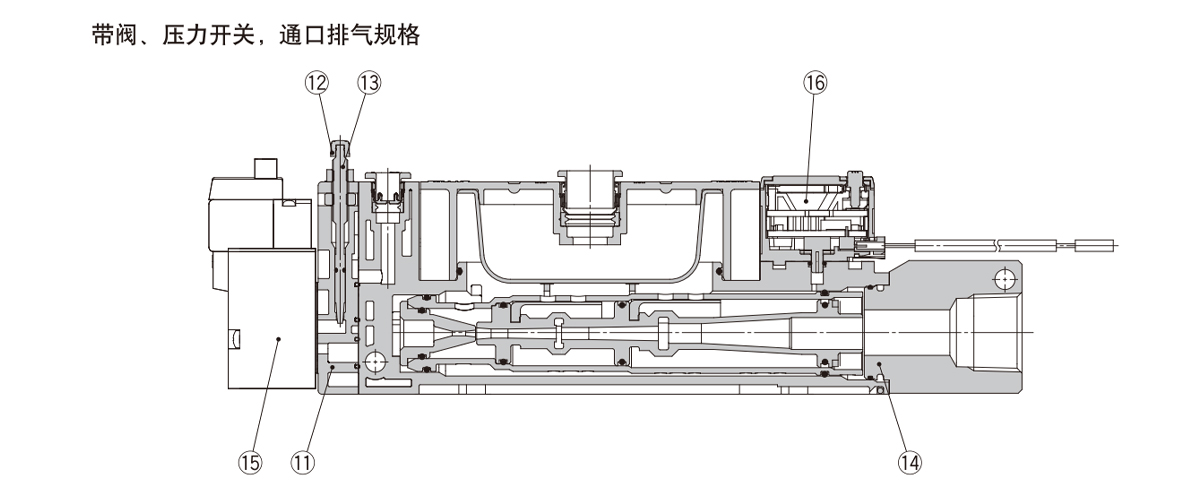

  • Součásti
    Číslo Jméno Materiál
    1 Hlavní tělo PBT
    2 Tryska POM
    3 Lavalova tryska PBT
    4 Přílohy POM
    5 Jednocestný ventil FKM
    6 Sací kryt PBT
    7 Filtrační prvek Netkaná textilie
    8 Sestava pouzdra tlumiče PBT/SUS
    9 Materiál tlumiče 1 Pryskyřice
    10 Materiál tlumiče 2 Pryskyřice
    11 Ventilová deska PBT
    12 Ruční kolo POM
    13 Jehlový ventil Mosaz (bezelektrické niklování)
    14 Sestava průchozího bloku Hliníková slitina/NBR/SUS
    15 Přívodní ventil, průrazný ventil -
    16 Vakuový tlakový spínač -
    17 Sestava konektoru pro spodní montáž Mosaz (bezelektrické niklování)
    18 Těsnící materiál (O-kroužek atd.) HNBR/NBR
    19 Montážní šrouby Stee

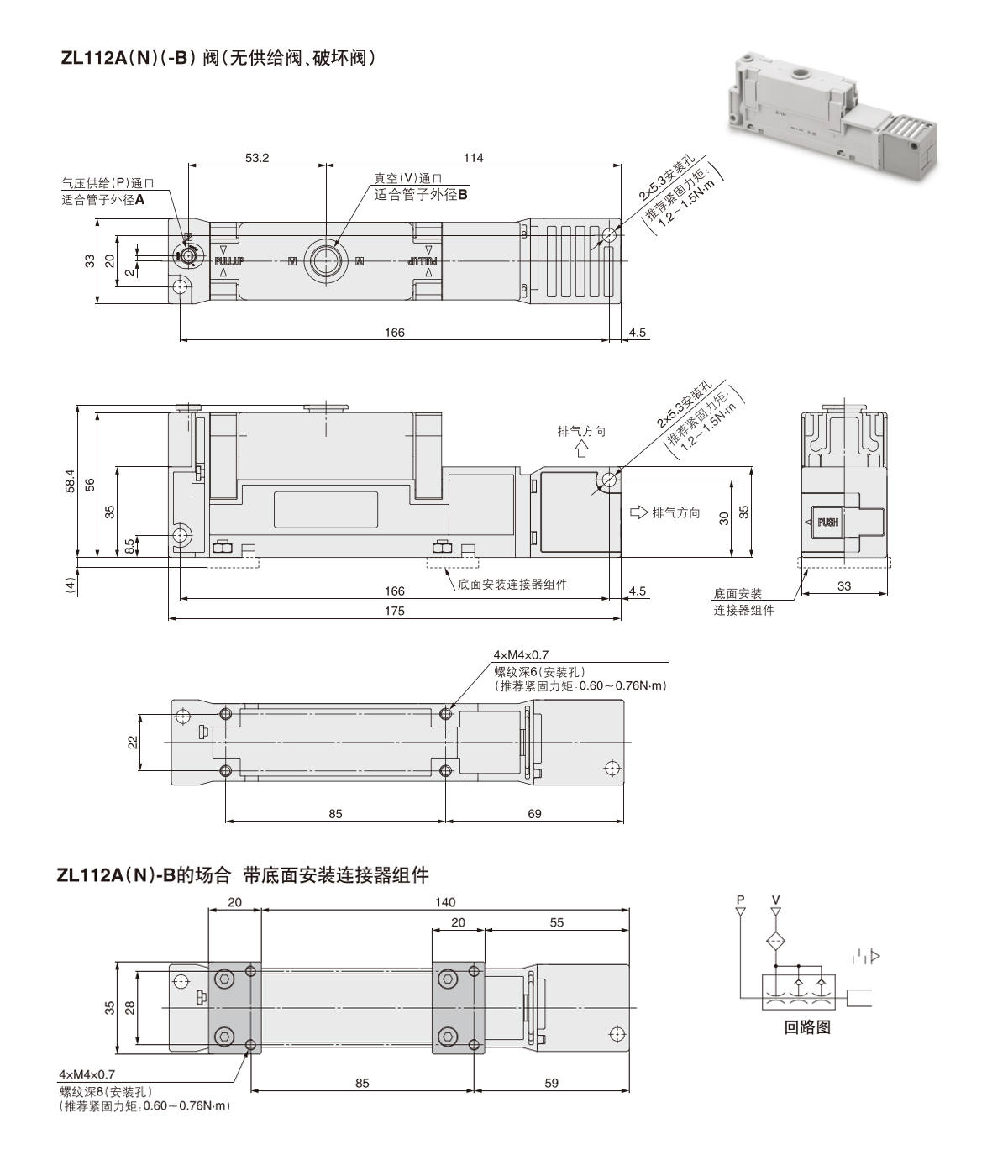

    Velikost portu
    A B
    ZL112A 6 12
