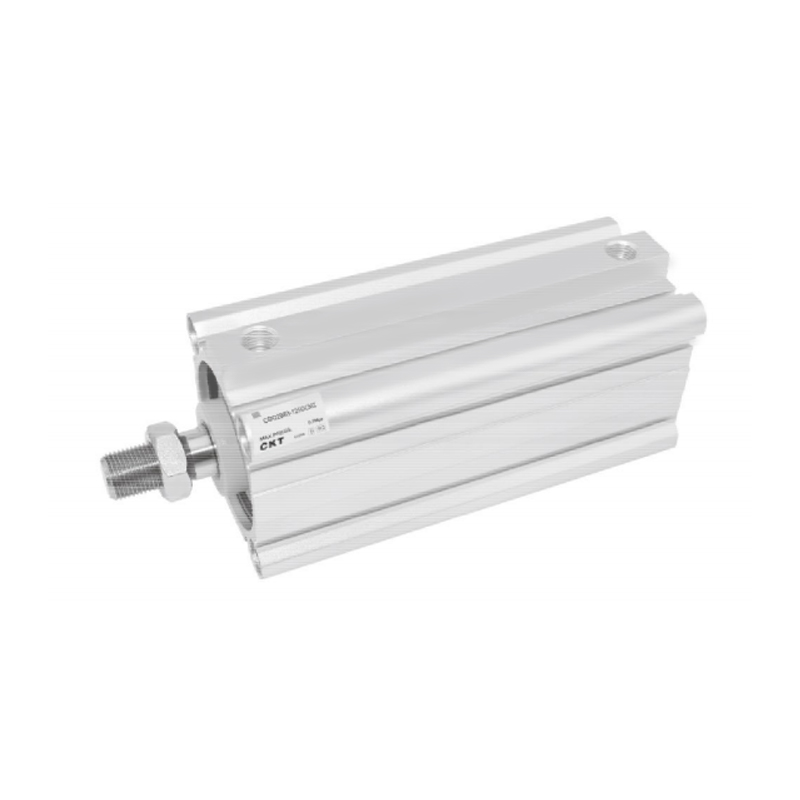

Tenký válec řady CQ2 (dlouhý zdvih)
  • Tenký válec řady CQ2 (dlouhý zdvih)
Tenký válec

Tenký válec řady CQ2 (dlouhý zdvih)

Tenký válec řady CQ2 (s dlouhým zdvihem) je navržen pro aplikace s dlouhým zdvihem s omezeným prostorem. Je známý svou kompaktní strukturou a spolehlivým výkonem a je vhodný pro různé scénáře průmyslové automatizace.

• Vestavěné vyrovnávací zařízení snižuje dopad: Přední kryt válce a píst obsahují pevné tlumicí prvky, které účinně snižují vibrace a hluk při spínání a zlepšují stabilitu provozu.

• Kompaktní upevňovací mechanismus zajišťuje spolehlivost: Hlaveň válce a koncový kryt jsou spojeny účinnou metodou zaklapnutí, s kompaktní a stabilní konstrukcí a zvýšenou celkovou odolností.

• Pohodlná integrace magnetického spínače: Speciální konstrukce válce válce usnadňuje rychlou instalaci magnetického spínače a optimalizuje integraci snímacích funkcí.

• Flexibilní možnosti magnetického snímání: Magnet lze selektivně nakonfigurovat tak, aby vyhovoval různým potřebám snímání a zlepšil přizpůsobivost aplikací.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Tenký válec řady CQ2 (velká velikost otvoru)
DALŠÍ：Tenký válec řady CQ2
  • Velikost otvoru (mm) 32 40 50 63 80 100
    Tekutina vzduch
    Akce Dvojčinné
    Rozsah provozního tlaku 0,05~1,0 MPa
    Okolní a teplota tekoucího vzduchu S automatickým přepínáním:-10℃~ 60℃,Bez automatického přepínání:-10℃~ 70℃
    Závit na konci tyče Vnitřní závit (standardní)Vnější závit (volitelně)
    Rychlost pístu 50~500 mm/s
    Polštář Standardní pryžový nárazník
    Tolerance délky tahu
    (mm)     		1.40
    Mazání Není vyžadováno
    Montáž Závit na obou koncích (standardní)
    Průměr trubky Rc 1/8 1/4 3/8
    *Pokud chcete používat mazání , použijte  ISOVG32

  • ():Velikost magnetu s automatickým přepínáním kromě D-A7

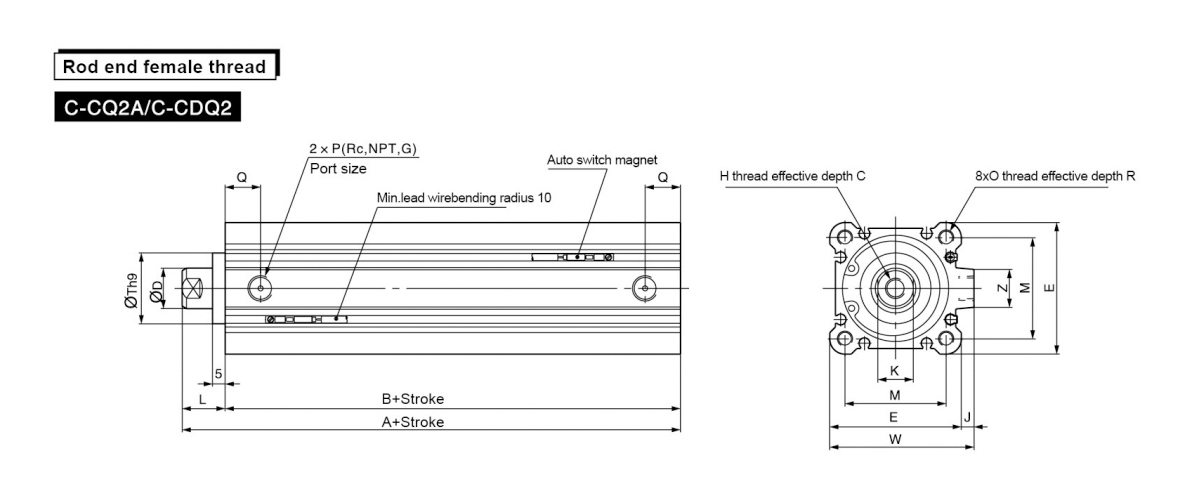

    Velikost otvoru
    (mm)     		Mrtvice A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250 300     		62.5 45.5 13 16 45 5 M8 × 1,25 60 4.5 14 17 34 M6 × 1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8 × 1,25 69 5 14 17 40 M6 × 1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8 × 1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

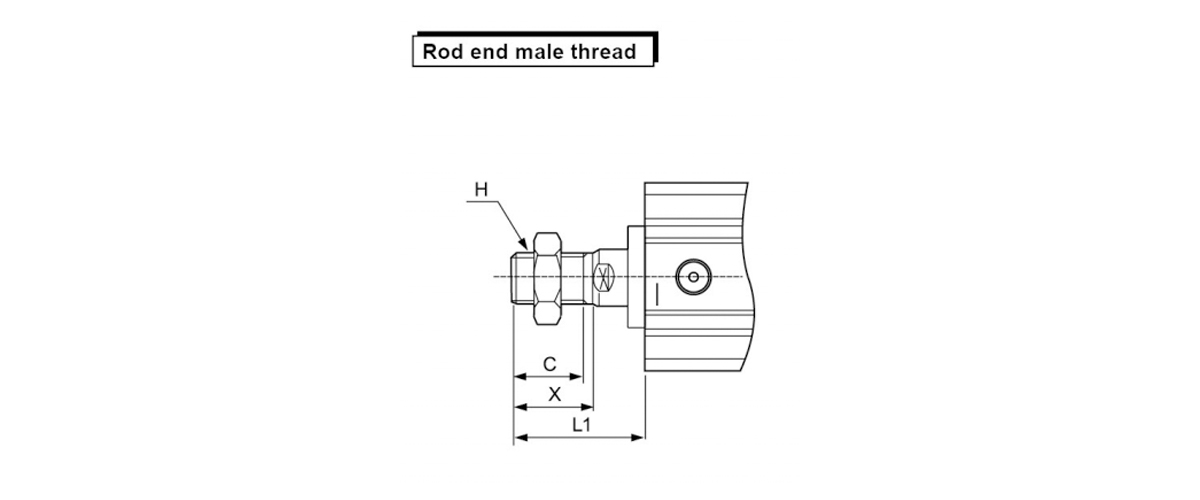

    Velikost otvoru
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22 × 1,5 53.5 35.5
    100 32.5 M26 × 1,5 $ $ 53.5 35.5
