Tenký válec řady CQ2 (velká velikost otvoru) Dodavatelé

Domů / Produkty / Vzduchový válec / Tenký válec / Tenký válec řady CQ2 (velká velikost otvoru)

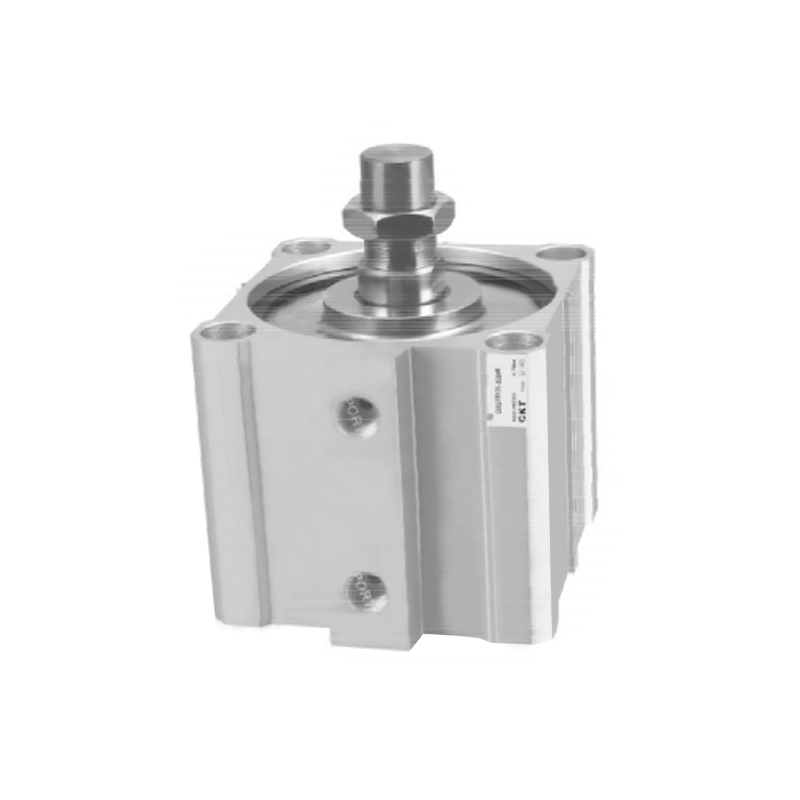

Tenký válec řady CQ2 (velká velikost otvoru)
  • Tenký válec řady CQ2 (velká velikost otvoru)
Tenký válec

Tenký válec řady CQ2 (velká velikost otvoru)

Tenký válec řady CQ2 (Large Bore Size) je známý svou velkou velikostí otvoru a je typickým řešením pro komponenty pohonů v prostorově citlivých situacích v oblasti průmyslové automatizace. Jeho základním konstrukčním konceptem je minimalizovat velikost axiální instalace a zároveň zajistit potřebnou výstupní sílu, což poskytuje větší flexibilitu pro uspořádání zařízení.

• Standardní soulad: Jeho konstrukce a výroba odpovídá požadavkům běžných průmyslových základních specifikací.

• Konstrukční spojení: Tělo cylindrické vložky a koncový kryt využívají jedinečnou prstencovou metodu uzamykání pro vytvoření stabilního a spolehlivého spojení s extrémně malými axiálními rozměry.

• Vlastnosti vnitřní stěny: Vnitřní stěna válce je ošetřena speciálním procesem povrchového zpevnění, který jí dodává vynikající odolnost proti opotřebení a zajišťuje dlouhodobou životnost.

• Prostorová výhoda: Výrazně optimalizovaná axiální délka je jeho vynikající vlastností, která může účinně snížit nároky na prostor pro instalaci zařízení.

• Integrace snímání: Vnější obvod válce válce je navržen se standardizovanou drážkovou strukturou pro usnadnění rychlé instalace a umístění senzoru detekce polohy zdvihu.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Tenký válec řady CQM (typ vodicí tyče)
DALŠÍ：Tenký válec řady CQ2 (dlouhý zdvih)
  • Velikost otvoru (mm) 125 140 160 180 200
    Tekutina vzduch
    Akce Dvojčinné
    Důkazný tlak 1,5 MPa (15,3 kgf/cm²)
    Max.provozní tlak 1,0 MPa (10,2 kgf/cm²)
    Min.Provozní tlak 0,05 MPa (0,51 kgf/cm²)
    Okolní &teplota kapaliny -10~60 ℃
    Závit na konci tyče Vnitřní závit (standardní), vnější závit (volitelně)
    Polštář Standardní pryžový nárazník
    Píst Speef 50-500 mm/s 20-400 mm/s
    Tolerance délky zdvihu 1.40
    * Mazání Není vyžadováno
    Montáž Průchozí motyka a oba konce poklepané
    Průměr trubky Rc(PT)3/8 Rc(PT)1/2
    *Pokud chcete použít mazání, použijte ISOVG32.

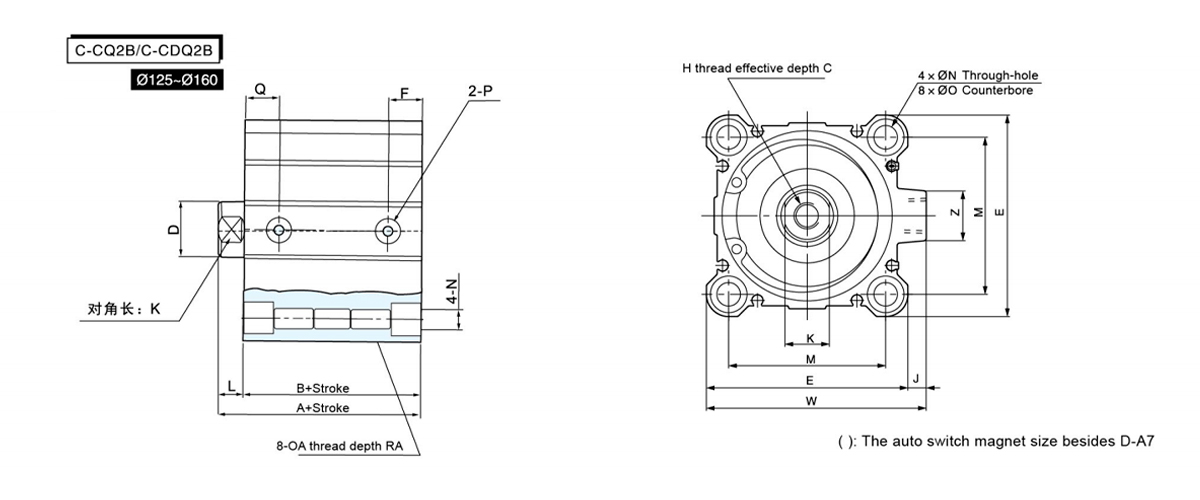

  • Bore
    Velikost     		Standardní zdvih (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

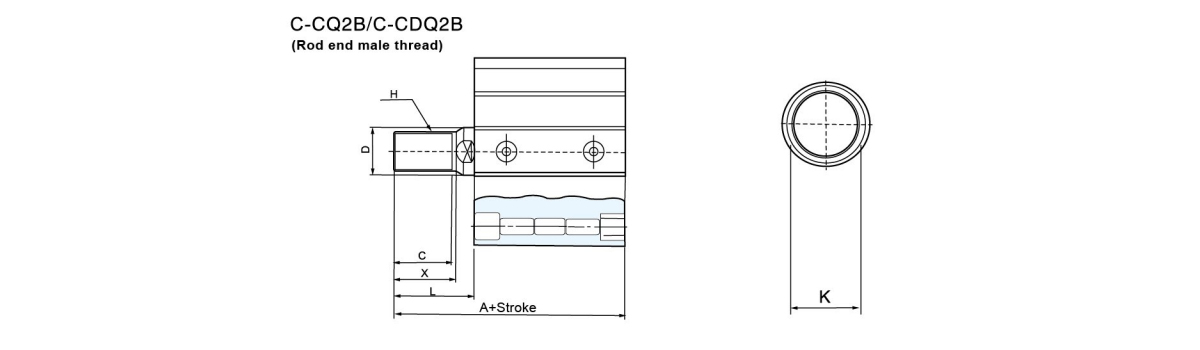

    Velikost otvoru
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

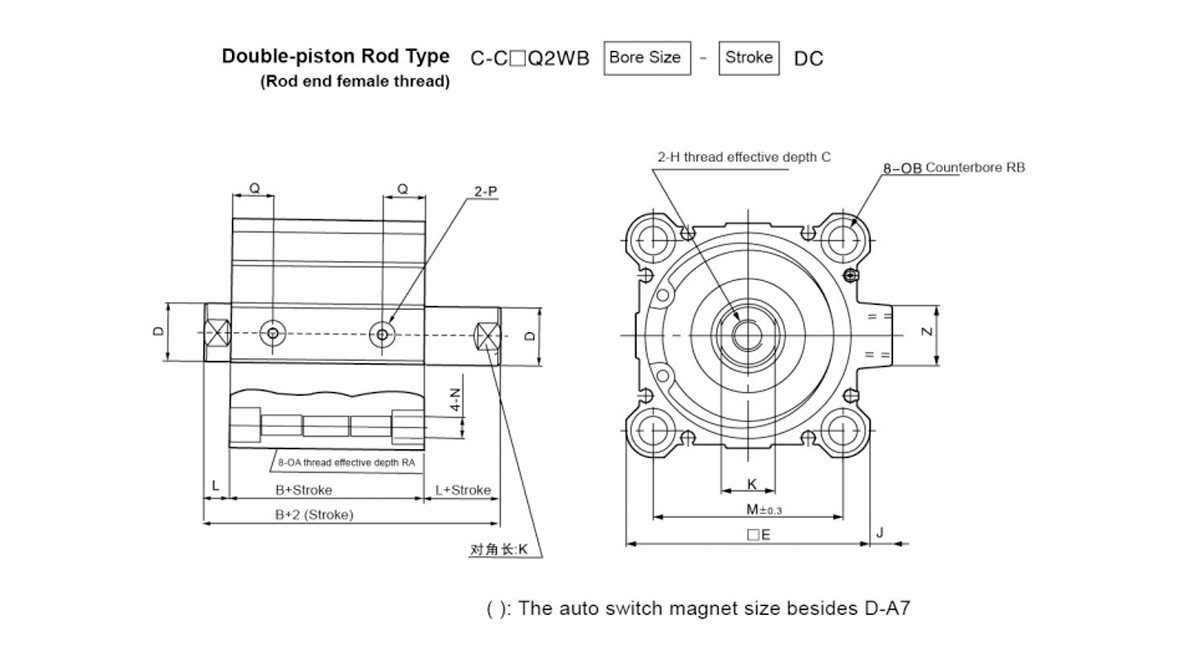

    Velikost otvoru Standardní zdvih A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30 (22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30 (22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33 (26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

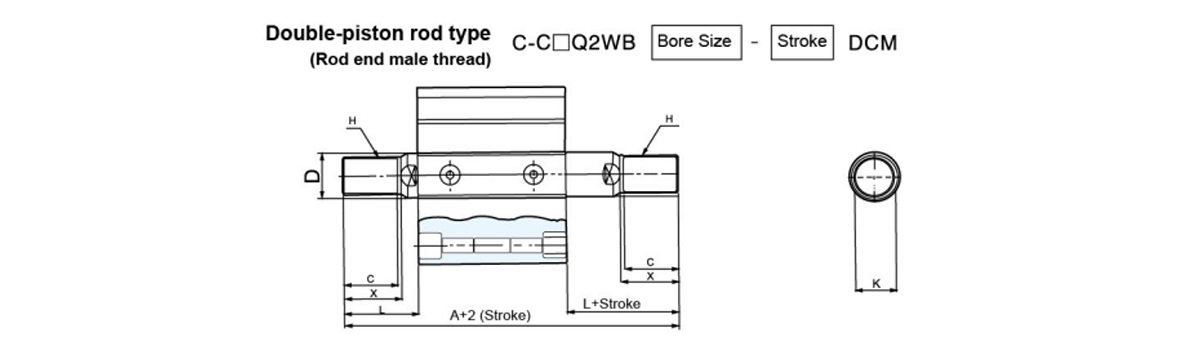

    Velikost otvoru A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
