Série KQG2 SUS316 z nerezové oceli jedním dotykem
  • Série KQG2 SUS316 z nerezové oceli jedním dotykem
Nerezová ocel One Touch Fitting

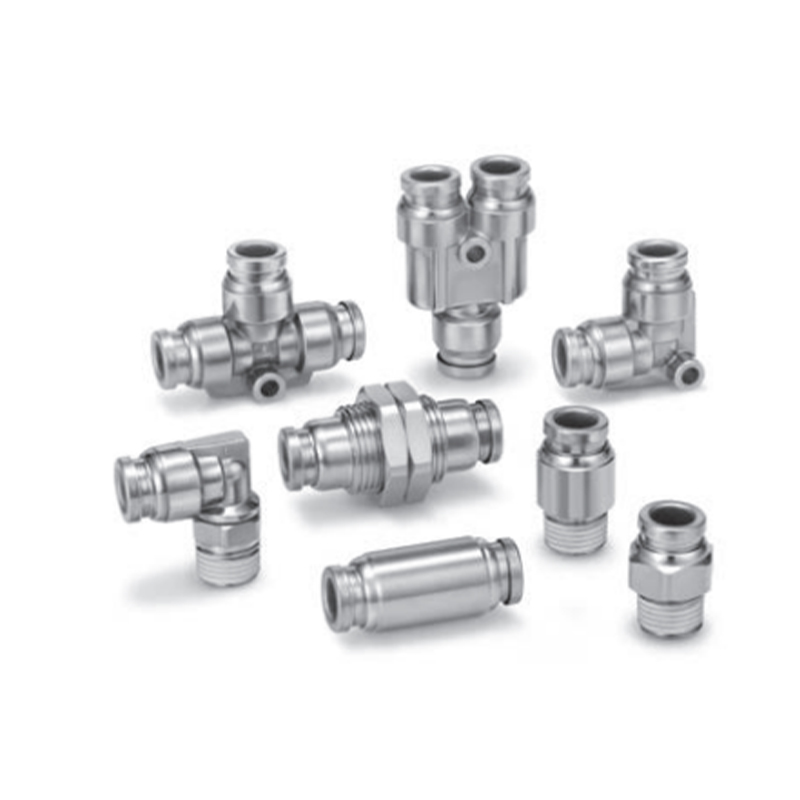

Série KQG2 SUS316 z nerezové oceli jedním dotykem

Jednodotykové armatury z nerezové oceli SUS316 řady KQG2 jsou navrženy pro drsná průmyslová prostředí. Jsou vyrobeny z nerezové oceli SUS316 pro chirurgické nástroje pro dosažení rychlého utěsnění spojení a odpojení kanálů médií. Jeho struktura kombinuje vysokou odolnost proti korozi se snadnou obsluhou a je vhodná pro systémy řízení kapalin s přísnými požadavky na čistotu a spolehlivost.

Základní vlastnosti
Základ odolnosti proti korozi v lékařské kvalitě
Materiál hlavního těla je ultra-nízkouhlíková austenitická nerezová ocel SUS316. Povrchová vrstva odolná proti korozi je zesílena pasivačním procesem, který významně inhibuje korozi chloridových iontů a mezikrystalovou korozi a je odolný vůči kyselinám, alkalickým rozpouštědlům a prostředí s vysokým obsahem solí.

Jednočinný zamykací mechanismus
Vestavěná konstrukce samosvorné spony, jediným stisknutím může dokončit obousměrné utěsnění potrubí bez pomocných nástrojů nebo rotace, což výrazně zkracuje dobu údržby zařízení a reorganizace potrubí.

Záruka dynamického těsnění v celém rozsahu
Vícestupňová těsnící složka používá kompozitní polymerní materiály a elastomerní kompenzační systém může absorbovat vibrace potrubí a tepelnou roztažnost a deformaci smršťování, čímž udržuje nulový únik za podmínek extrémního kolísání tlaku.

Neznečišťující konstrukce průtokového kanálu
Průtokový kanál s plným průměrem nemá strukturu mrtvého úhlu v kombinaci s elektrolytickým leštěním vnitřní stěny, aby se zabránilo zadržování částic a růstu biofilmu, což splňuje požadavky na integritu tekutiny pro přepravu vysoce čistých médií.

Modulární kompatibilní architektura
Standardizované rozhraní podporuje zaměnitelné přizpůsobení s běžnými průmyslovými potrubními armaturami a poskytuje více topologických variant, jako je přímé, pravoúhlé a třícestné, pro dosažení rychlého rozšíření a rekonstrukce složitých potrubních sítí.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Jednodotykové kování z nerezové oceli řady KQB2
  • Vhodné pro potrubí
    Materiál trubky FEP, PFA, nylon, měkký nylon Poznámka 1), polyuretan, polyolefin
    Vnější průměr trubky Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    Specifikace
    Použitá kapalina Vzduch, voda, pára Poznámka 2) Poznámka 3)
    Rozsah tlaku Poznámka 4) -100 kPa až 1 MPa Poznámka 5)
    Tlaková zkouška tlak 3,0 MPa
    Okolní teplota a teplota kapaliny Poznámka 6) -5 až 150 °C (ale nezmrazené) Poznámka 5)
    Použitý tuk Žádná specifikace maziva
    Těsnění závitových dílů S tmelem

    Náhradní díly
    Jméno Vnější průměr trubky Model Materiál
    Těsnění 一 M-5G3 SUS316
    Speciální FKM
    Matice pro montáž panelu Ø1/8",Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    Adaptační stůl vložky
    Vnější průměr trubky Materiál potrubí Vhodné pro vnitřní podšívku rukávu
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		Model Délka
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 TIL11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø1/2" TIH13 TIL13 TJG-1395 24
    ※Materiál řady TJG je SUS316

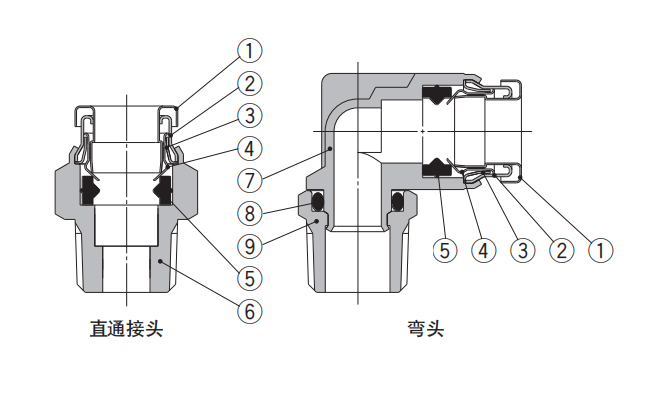

  • Komponenty
    Sériové číslo Jméno Materiál
    1 Uvolňovací pouzdro SUS316
    2 Vodicí pouzdro 1 SUS316
    3 Vodicí pouzdro 2 SUS316
    4 Collet SUS316
    5 Těsnící kus Speciální FKM (fluorový povlak)
    6 Přímé tělo konektoru SUS316
    7 Loketní tělo SUS316
    8 O-kroužek Speciální FKM (fluorový povlak)
    9 Lisovaný konektor SUS316

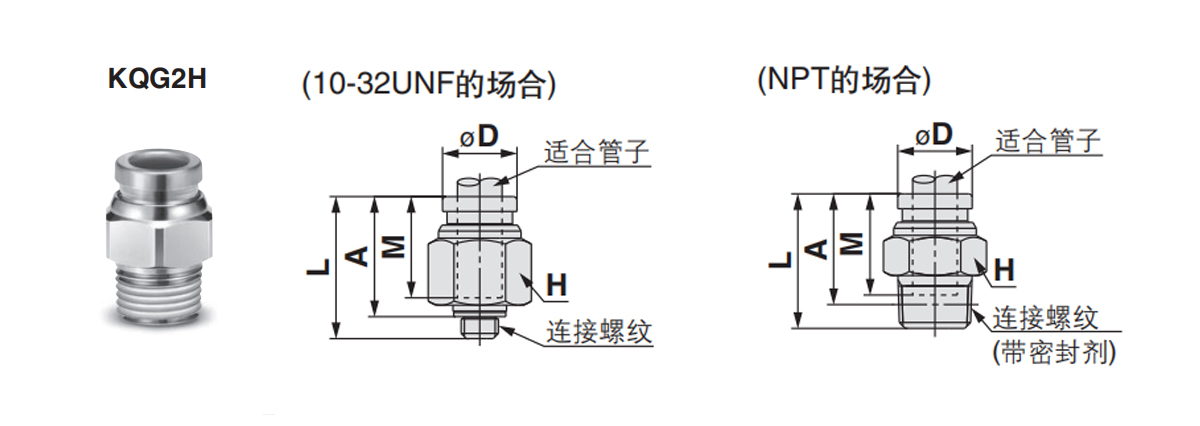

  • Přímý konektor: KQG2H
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    R, M     		Model H
    (šestihranné protilehlé strany)     		ØD Poznámka 1) L A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0,8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5×0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5×0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Referenční rozměry po zašroubování závitu.
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates values when using FEP tubes.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

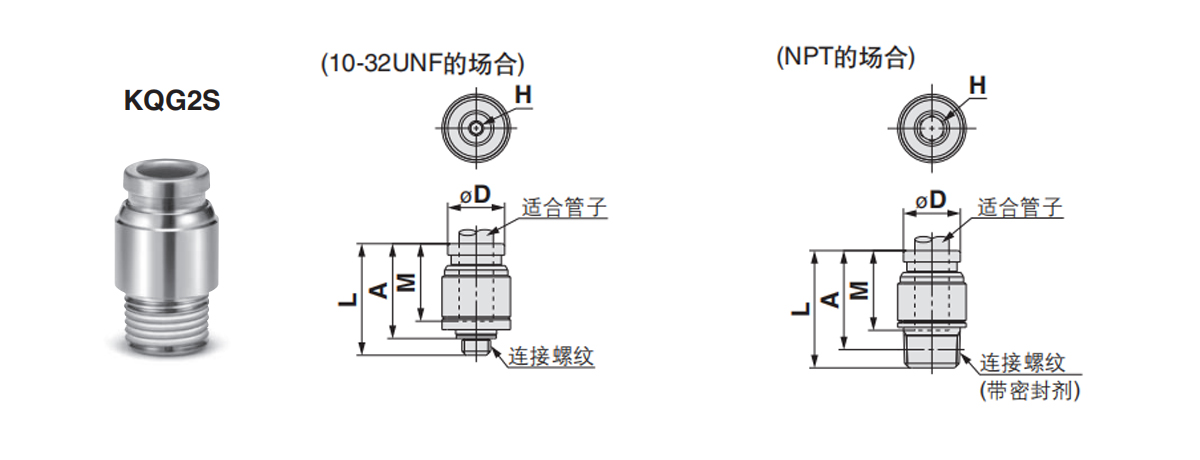

    Přímý šestihranný přímý konektor: KQG2S
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    R, M     		Model H
    (šestihranné protilehlé strany)     		ØD Poznámka 1) L A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0,8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5×0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5×0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R Referenční rozměry po zašroubování závitu.
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates values when using FEP tubes.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

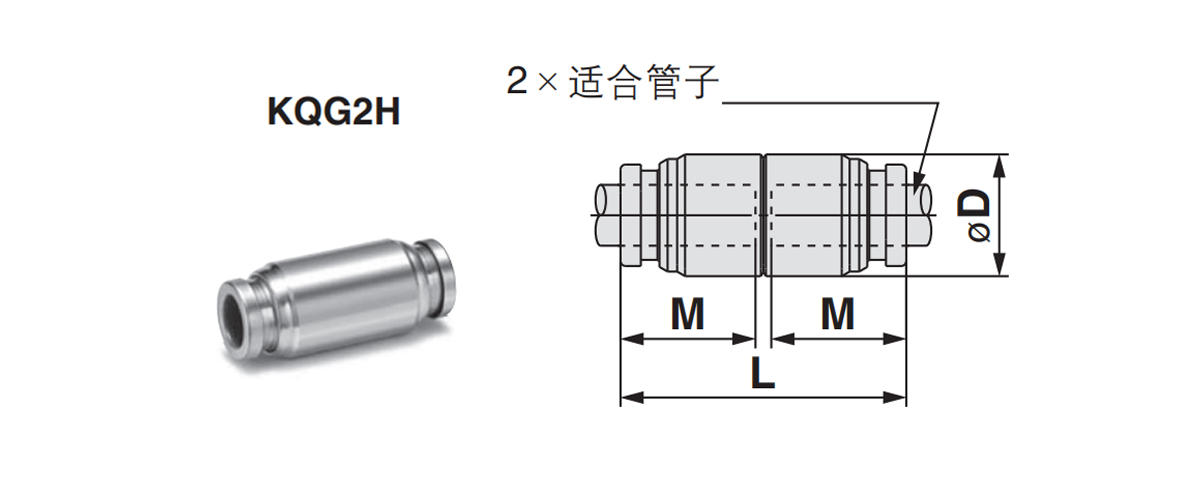

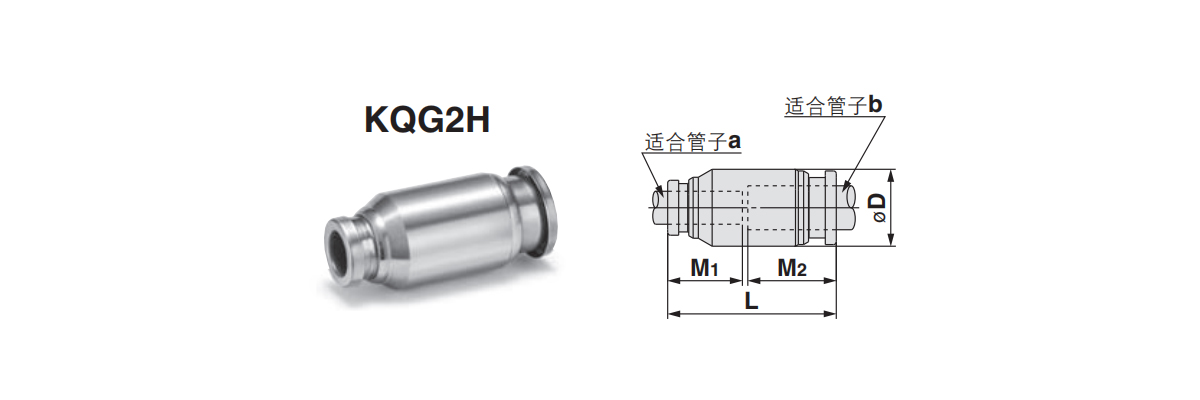

    Přímé připojení: KQG2H
    Vhodné pro potrubí
    Vnější průměr mm     		Model ØD Poznámka 1) L M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Poznámka 1) ØD označuje maximální průměr.
    Poznámka 2) Indicates the value when using FEP tubing.
    Ø16 udává hodnotu pouze při použití nylonové hadice.

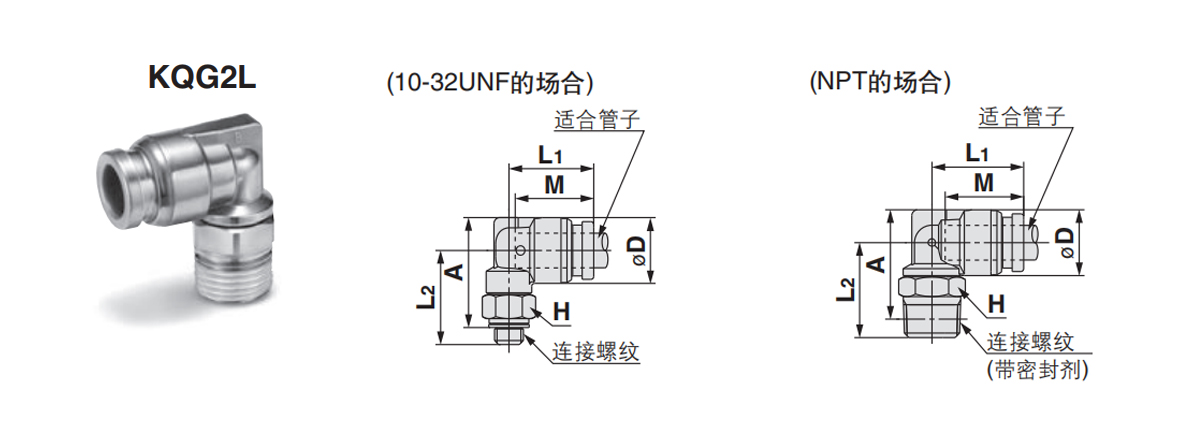

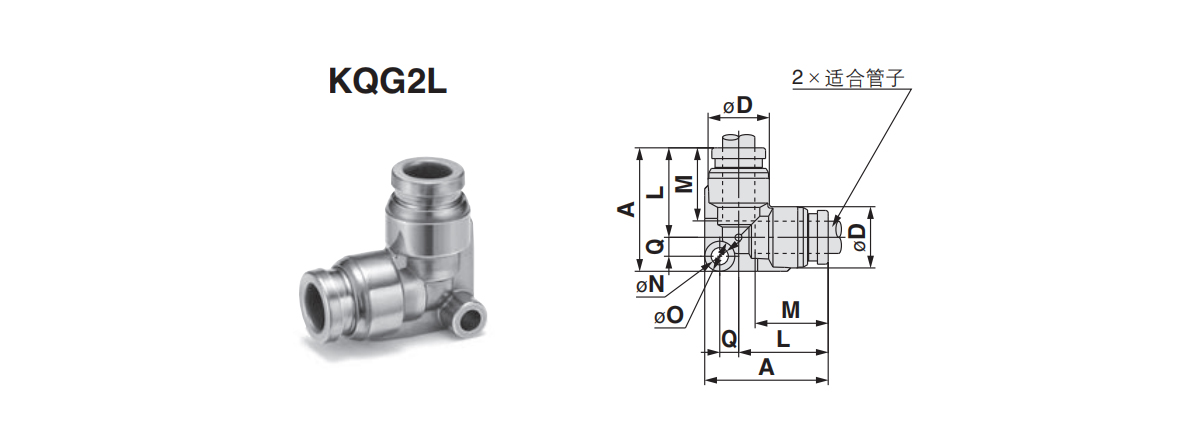

    Loket: KQG2L
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    R, M     		Model H
    (šestihranné protilehlé strany)     		Poznámka 1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0,8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5×0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5×0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Referenční rozměry po zašroubování závitu.
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates values when using FEP tubes.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

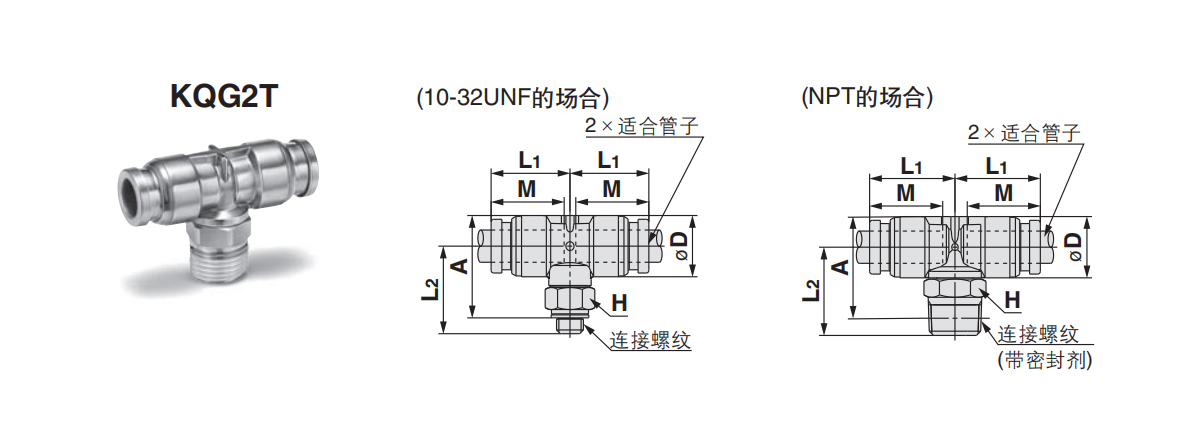

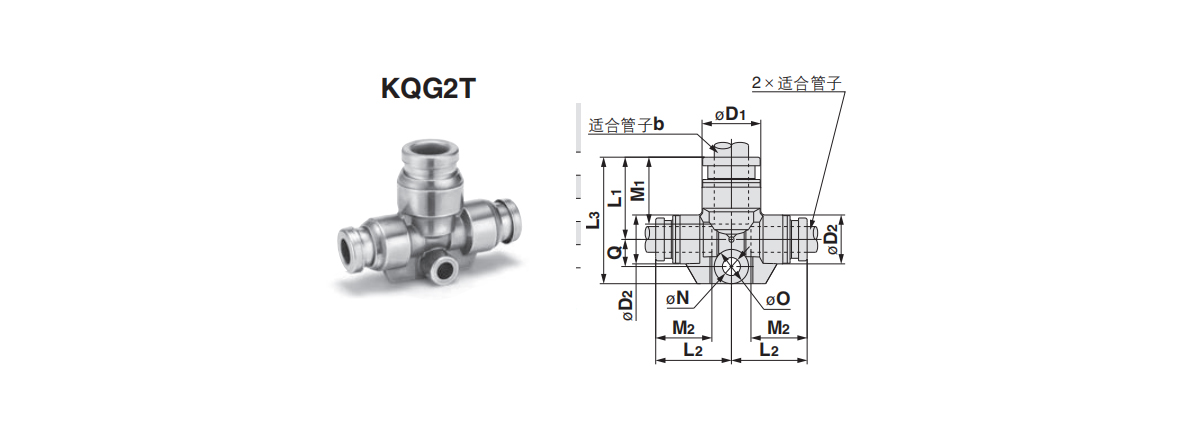

    Dvoutrubkový konektor ve tvaru T: KQG2T
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    R, M     		Model H
    (šestihranné protilehlé strany)     		Poznámka 1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0,8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5×0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5×0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Referenční rozměry po zašroubování závitu.
    Poznámka 1)Ø D indicates the maximum diameter.
    Poznámka 2) Indicates values when using FEP tubes.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

    Ohnutá trubka: KQG2L
    Vhodné pro potrubí
    Vnější průměr mm     		Model Poznámka 1)
    ØD     		L A Q M ØN ØO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Poznámka 1)Ø D indicates the maximum diameter.
    Poznámka 2) Indicates the value when using FEP tubing.
    Ø16 udává hodnotu pouze při použití nylonové hadice.

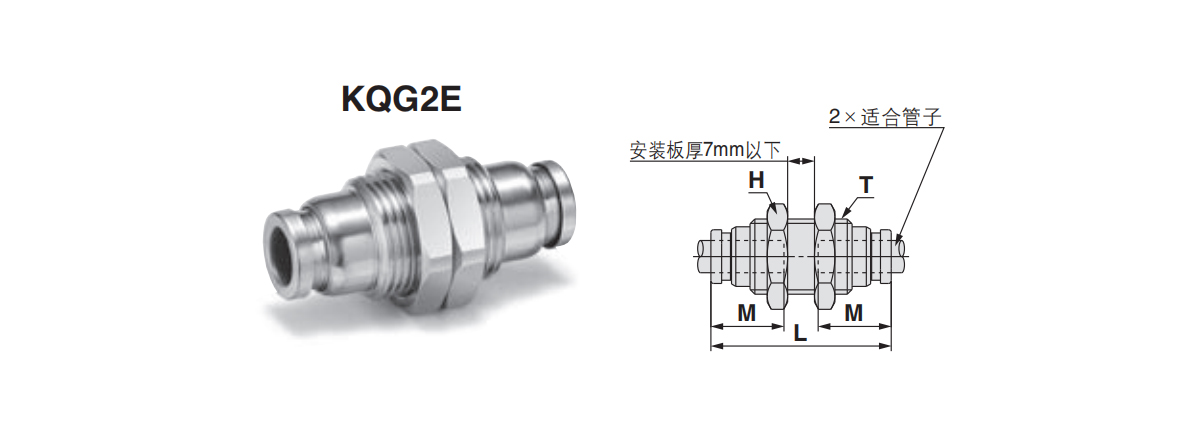

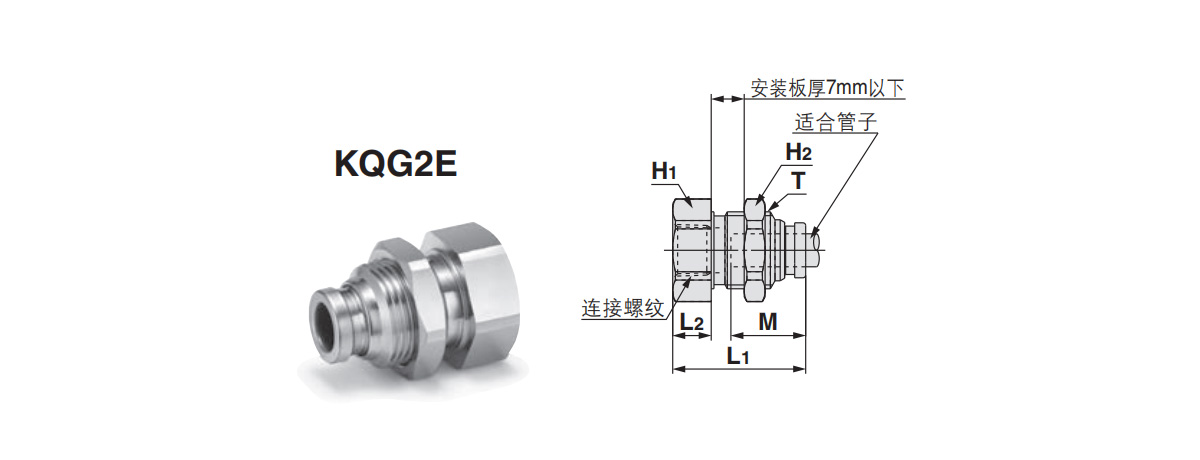

    Přímý konektor namontovaný na panelu: KQG2E
    Vhodné pro potrubí
    Vnější průměr mm     		Model T
    (M)     		H
    (šestihranné protilehlé strany)     		L Montážní otvor M poznámka)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    Poznámka 1)Ø D indicates the maximum diameter.
    Ø16 udává hodnotu pouze při použití nylonových trubek.

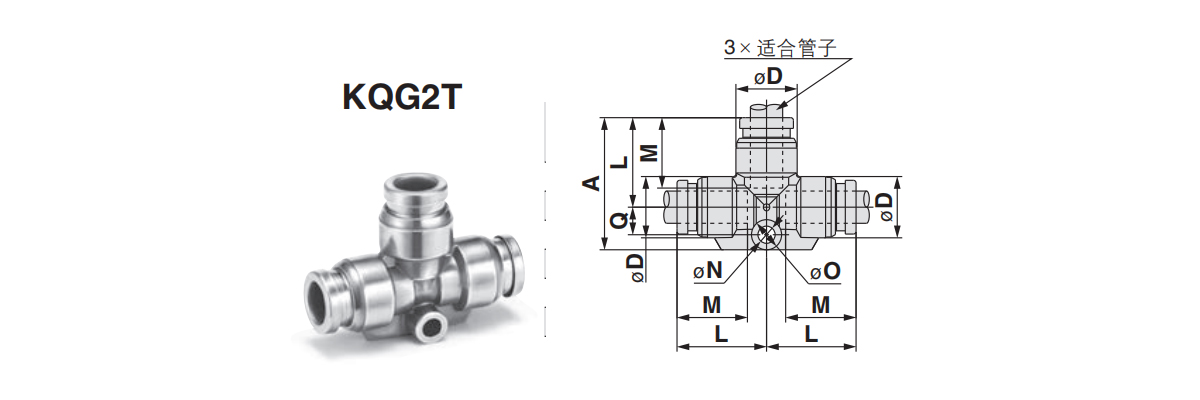

    Trubková tvarovka: KQG2T
    Vhodné pro potrubí
    Vnější průměr mm     		Model Poznámka 1)
    ØD     		L A Q M na oO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates the value when using FEP tubing.
    Ø16 udává hodnotu pouze při použití nylonové hadice.

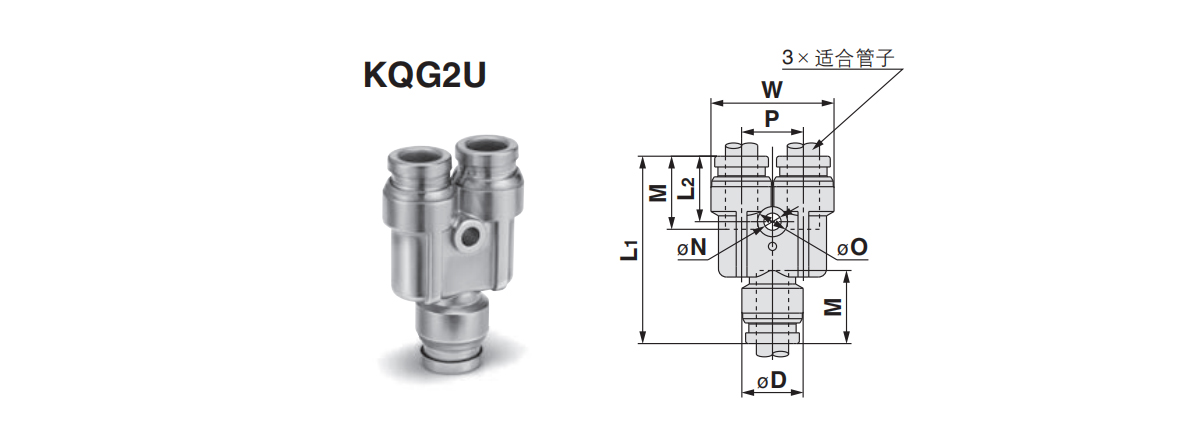

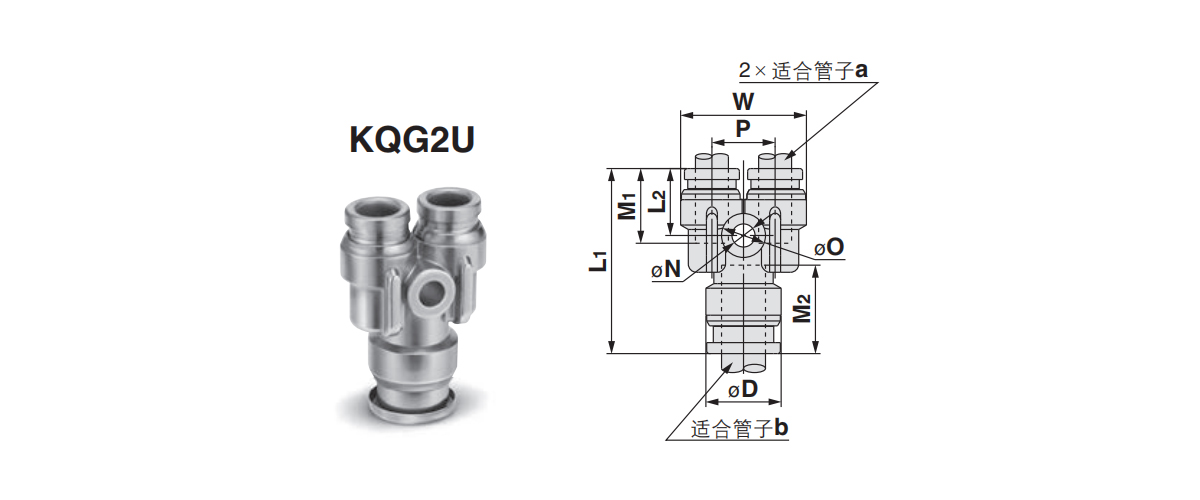

    Trubková tvarovka ve tvaru Y: KQG2U
    Vhodné pro potrubí
    Vnější průměr mm     		Model Poznámka 1)
    ØD     		W L1 L2 P M ØN ØO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates values when using FEP tubing.
    Ø16 označuje hodnoty pouze při použití nylonové hadice.

    Trubkový spoj různého průměru: KQG2T
    Vhodné pro trubky
    外 径 m m     		Model Poznámka 1)
    ØD1     		Poznámka 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Poznámka 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Poznámka 2) Indicates the value when using FEP pipes.

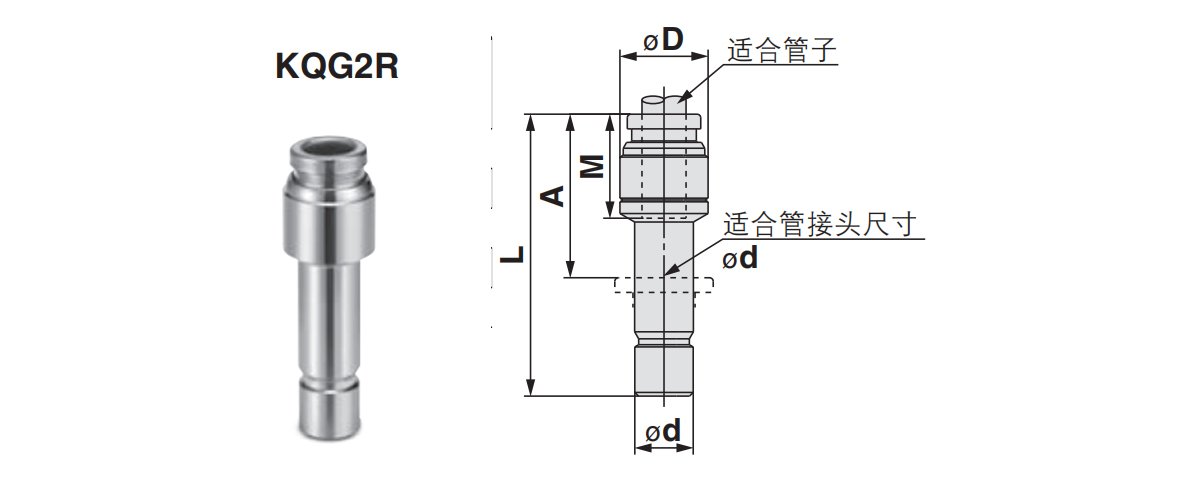

    Redukční tvarovka: KQG2R
    Vhodné pro potrubí
    Vnější průměr mm     		Vhodné pro potrubní spoje Model ØD Poznámka 1) L A M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26.1  18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Poznámka 1) ØD označuje maximální průměr.
    Poznámka 2) Indicates the value when using FEP tubing.

    Redukční přímá trubka: KQG2H
    Vhodné pro potrubí
    Vnější průměr mm     		Model Poznámka ØD1) L M1 M2 Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates the value when using FEP tubing.

    Trubkový spoj různého průměru ve tvaru Y: KQG2U
    Vhodné pro potrubí
    Vnější průměr mm     		Model Poznámka1)
    ØD     		L1 L2 P W M1 M2 ØN ØO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates the value when using FEP tubing.

    Přímý konektor pro montáž do panelu s vnitřním závitem: KQG2E
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    Rc     		Model T
    (M)     		šestiúhelník protilehlé strany L1 L2 montážní otvor M poznámka)
    Efektivní plocha průřezu mm²     		Kvalita g
    H1 H2
    Ø3,2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Poznámka: Hodnoty udávají hodnoty pro hadičky FEP.
    Ø16 označuje hodnoty pouze pro nylonové hadice.

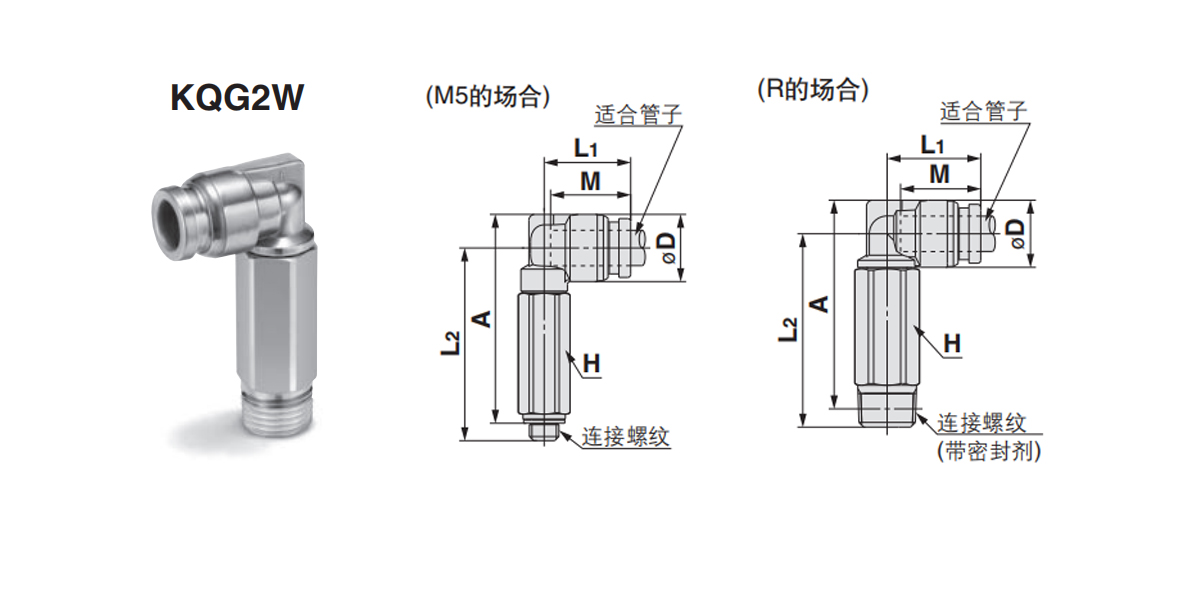

    Prodloužené koleno: KQG2W
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    R,M     		Model H
    (šestihranné protilehlé strany)     		Poznámka1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5×0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5×0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Referenční rozměry po zašroubování závitu.
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates values when using FEP tubes.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

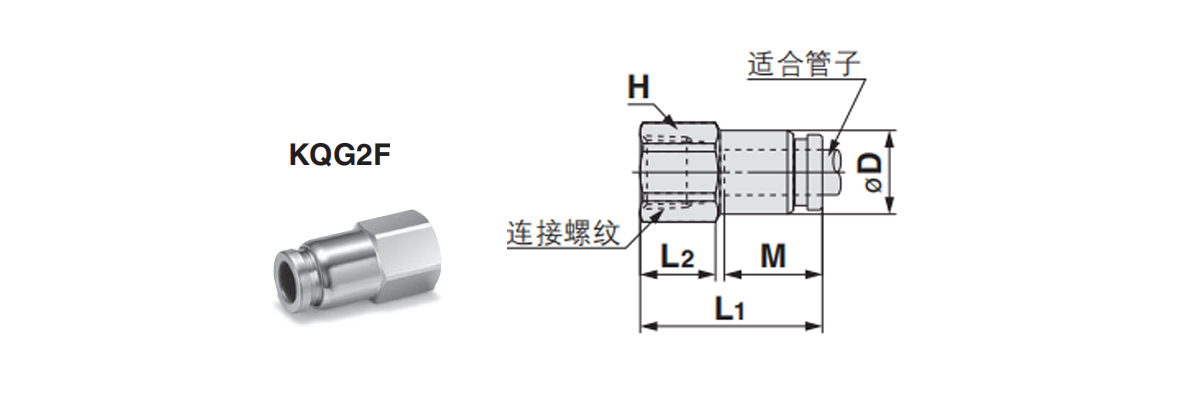

    Přímý konektor s vnitřním závitem: KQG2F
    Vhodné pro potrubí
    Vnější průměr mm     		Připojovací závit
    Rc     		Model H
    (šestihranné protilehlé strany)     		Poznámka ØD1) L1 L2 M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Poznámka 1) Ø D udává maximální průměr.
    Poznámka 2) Indicates values when using FEP tubing.
    Ø16 označuje hodnoty pouze při použití nylonové hadice.

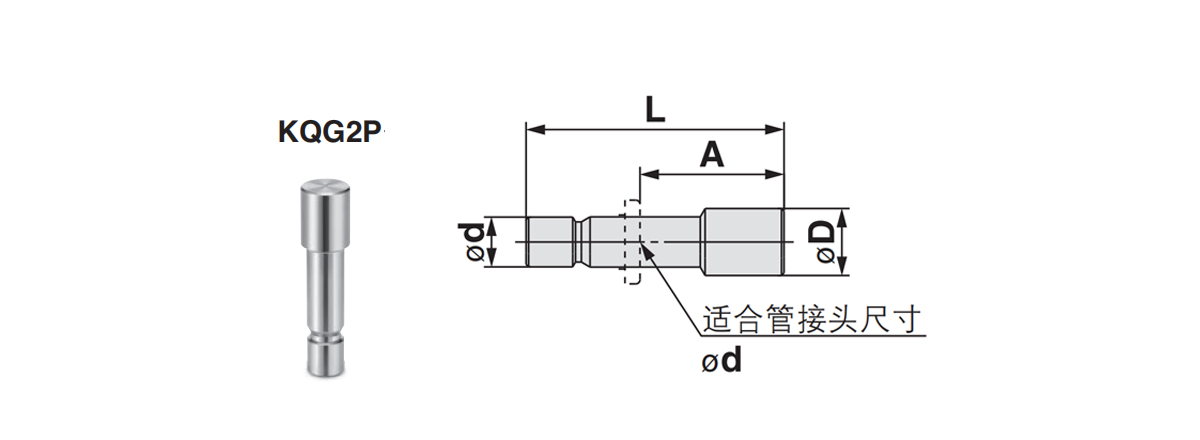

    Zástrčka: KQG2P
    Vhodné pro potrubní spoje
    Rozměry od     		Model ØD L A Kvalita g
    Ø3,2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P - 16 $ $ 18 38.6 17.8 65.5

Související produkty

Blog a novinky

Naše nejnovější novinky a
Blog

Zobrazit více

Autentická spolehlivá kvalita přirozeně vynikne.

Volba pochází z důvěry a spolupráce z poctivosti.

  • Q: Jak brzy můžeme dostat odpověď poté, co vám zašleme dotaz?

    Odpovíme vám do 24 hodin po obdržení dotazu v pracovních dnech.

  • Q: Jste přímý výrobce nebo obchodní společnost?

    Jsme výrobce a máme vlastní mezinárodní obchodní oddělení. Takže můžeme vyrábět a prodávat vše sami.

  • Q: Můžete vyrábět produkty na míru?

    Ano, můžeme vyvíjet a vyrábět produkty podle výkresů nebo vzorků poskytnutých zákazníky. $ $

  • Q: Jak vaše společnost garantuje kvalitu produktů?

    Nejprve provedeme kontrolu po každém procesu. U hotových výrobků provedeme 100% kontrolu podle požadavků zákazníků a mezinárodního standardu. $ $

  • Q: Kam se vaše výrobky převážně vyvážejí?

    Naše výrobky jsou vyváženy především do Německa, Spojených států, Dánska a více než tuctu zemí v Evropě a Severní Americe
