Jednodotykové kování z nerezové oceli řady KQB2 Dodavatelé

Domů / Produkty / Pneumatické příslušenství / Nerezová ocel One Touch Fitting / Jednodotykové kování z nerezové oceli řady KQB2

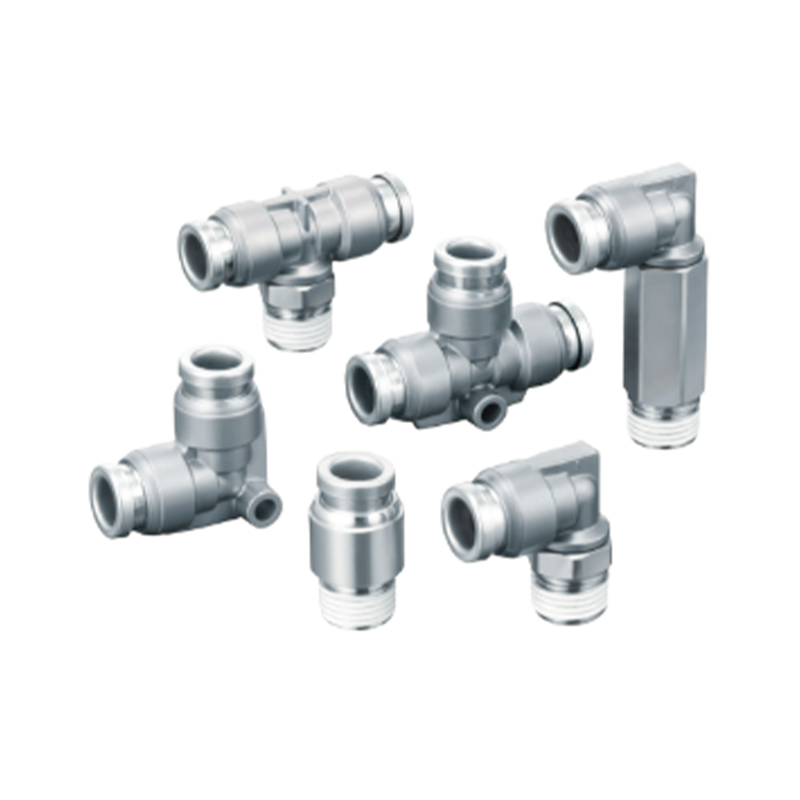

Jednodotykové kování z nerezové oceli řady KQB2
  • Jednodotykové kování z nerezové oceli řady KQB2
Nerezová ocel One Touch Fitting

Jednodotykové kování z nerezové oceli řady KQB2

Jednodotyková armatura z nerezové oceli řady KQB2 využívá vysoce kvalitní integrovanou technologii lisování z nerezové oceli, která je speciálně navržena pro scénáře přenosu kapalin, které vyžadují rychlou demontáž a spolehlivé těsnění, splňující komplexní požadavky na čistotu a odolnost v průmyslovém prostředí.

Základní vlastnosti
Stabilita materiálu: Celonerezová konstrukce má nativní odolnost proti korozi, zabraňuje riziku kontaminace média a přizpůsobuje se acidobazickému prostředí a kolísání teploty a tlaku
Okamžitý uzamykací mechanismus: Konstrukce jednosměrného zámku push-pull realizuje slepé provozní připojení a vestavěný samokompenzační těsnicí kroužek eliminuje rizika úniku
Rozšíření kompatibility systému: Podporuje modulární sériové připojení více průměrů potrubí, což umožňuje flexibilní konfiguraci odbočných uzlů ve složitých potrubích
Optimalizace nákladů na údržbu: Funkce demontáže a montáže bez použití nářadí výrazně zkracuje prostoje zařízení a konstrukci přídržné pružiny lze nezávisle vyměnit, aby se snížily náklady na údržbu

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Série KQG2 SUS316 z nerezové oceli jedním dotykem
DALŠÍ：Žádný další článek
  • Specifikace
    Použitá kapalina Vzduch, voda, pára
    Rozsah tlaku Poznámka 2) -100 kPa až 1 MPa Poznámka 3)
    Tlaková zkouška tlak 3,0 MPa
    Okolní teplota a teplota kapaliny Poznámka 4) -5 až 150 °C (ale nezmrazené) Poznámka 3)
    Použitý tuk Žádná specifikace maziva
    Těsnění závitových dílů S tmelem
    Poznámka 1) Voda nemůže být použita s měkkou nylonovou hadicí.
    Poznámka 2) Protože netěsnost není nulová, vyvarujte se používání vakuové údržby pro zkoušky těsnosti atd. Poznámka 3) Ověřte rozsah provozního tlaku a rozsah provozní teploty potrubí.
    Poznámka 4) Instalujte vložku za následujících podmínek (kromě □3.2).
    ·Při použití v prostředí nebo s kapalinami vystavenými náhlým změnám teploty.
    · Při použití při vysokých teplotách.

    Vhodné pro potrubí
    Materiál trubky FEP, PFA, nylon, měkký nylon Poznámka 1), polyuretan, polyolefin
    Vnější průměr trubky Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Obložení nastavené teplotní podmínky
    Použité trubky Teplota
    Trubky FEP/řada TH Nad 80°C
    Trubky PFA/řada TL Nad 120°C
    Náhradní díly
    Jméno Vnější průměr trubky Model Materiál
    Těsnění 一 M-5G3 SUS316
    Speciální FKM
    Matice pro montáž panelu Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

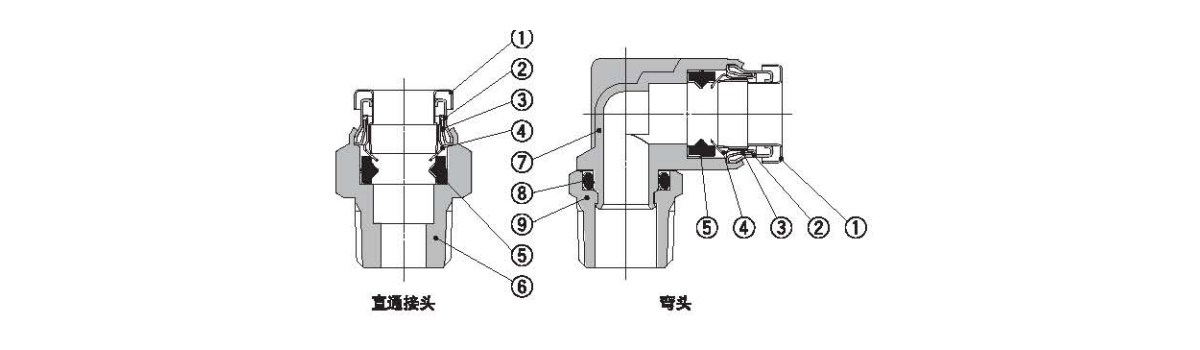

  • Ne. Jméno Materiál
    1 Uvolňovací pouzdro SUS304
    2 Vodicí pouzdro 1 SUS304
    3 Vodicí pouzdro 2 SU8304
    4 Jarní klip SUS304
    5 Těsnění Speciální FKM (fluorový povlak)
    6 Přímé tělo konektoru C3604 (bezelektrické niklování)
    7 Loketní tělo SU8316
    8 O-kroužek Speciální FKM (fluorový povlak)
    9 Zatlačovací tlačítko C3804 (bezelektrické beryliové niklování)

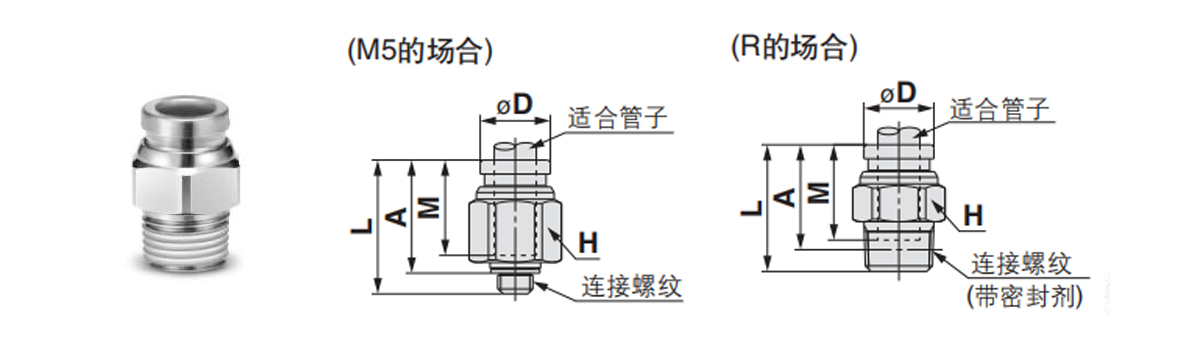

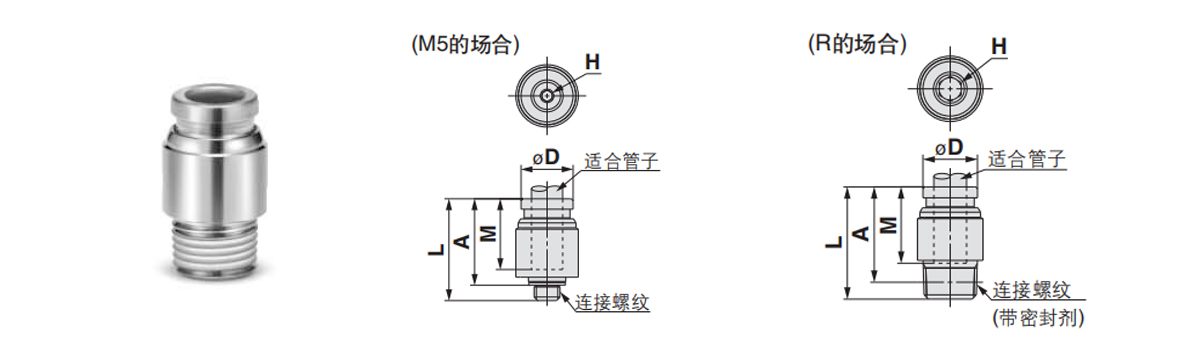

  • Přímý konektor: KQB2H
    Vhodné pro vnější průměr trubky mm Připojovací závit
    R,M     		Model H
    (šestihranné protilehlé strany)     		ØD Poznámka 1) L A※ M Poznámka 2) Efektivní plocha průřezu mm² Kvalita g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referenční rozměry po zašroubování šroubu.
    Poznámka 1) Ø označuje maximální průměr.
    Poznámka 2) Označuje hodnotu při použití hadičky FEP.
    Ø16 udává hodnotu pouze při použití nylonové hadice.

    Přímý šestihranný konektor: KQB2S
    Vhodné pro vnější průměr trubky mm Připojovací závit
    R,M     		Model H
    (šestihranné protilehlé strany)     		ØD Poznámka 1) L A※ M Poznámka 2）Efektivní poplatek Plocha mm² Kvalita g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referenční rozměry po zašroubování závitu.
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití trubek FEP.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

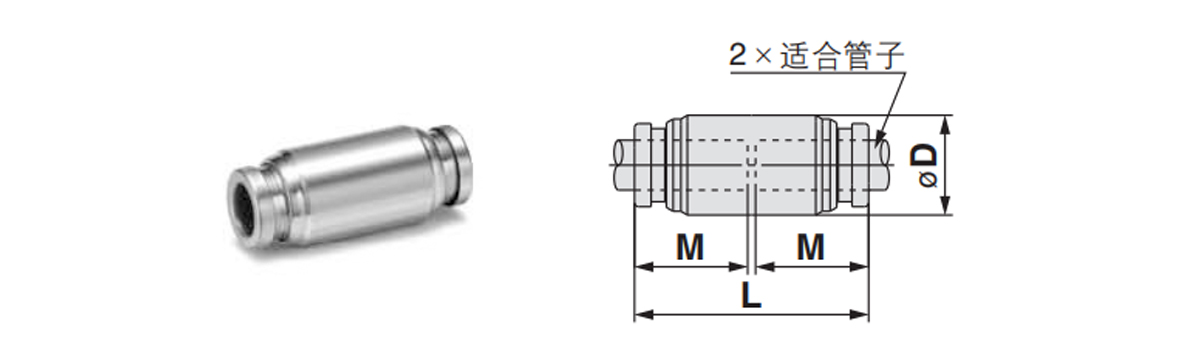

    Přímý konektor: KQB2H
    Vhodné pro vnější průměr trubky mm Model ØD Poznámka 1) L M Poznámka 2) Efektivní plocha průřezu mm² Kvalita g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití hadičky FEP.
    Ø16 označuje hodnoty pouze při použití nylonové hadice.

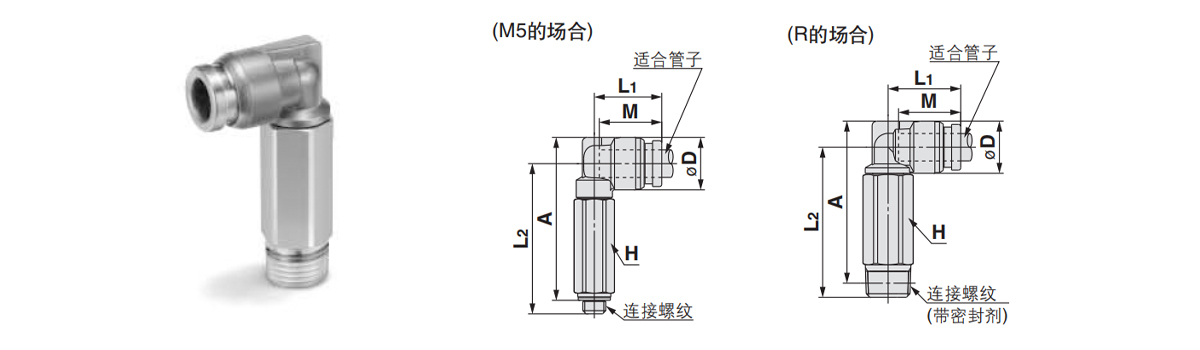

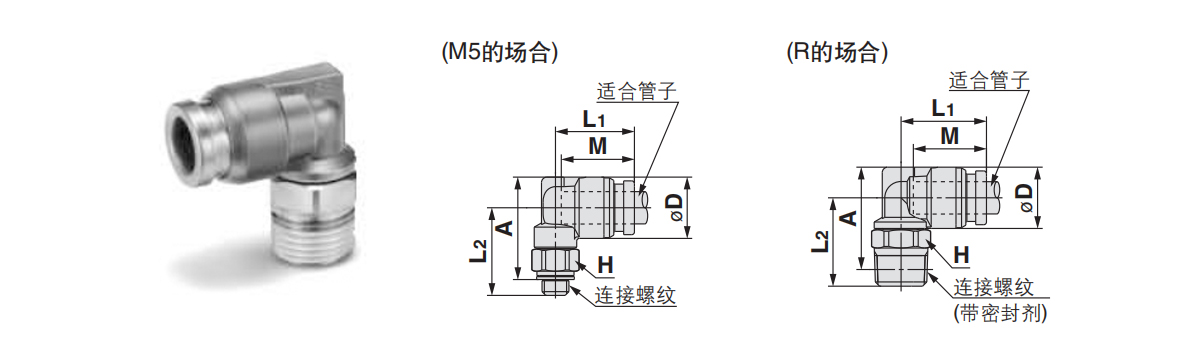

    Loket: KQB2L
    Vhodné pro vnější průměr trubky mm Připojovací závit
    R,M     		Model H
    (šestihranné protilehlé strany)     		Poznámka 1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektivní plocha průřezu mm 2     		Kvalita g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referenční rozměry po zašroubování R závitu.
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití hadičky FEP.
    Ø16 udává hodnoty při použití nylonové hadice.

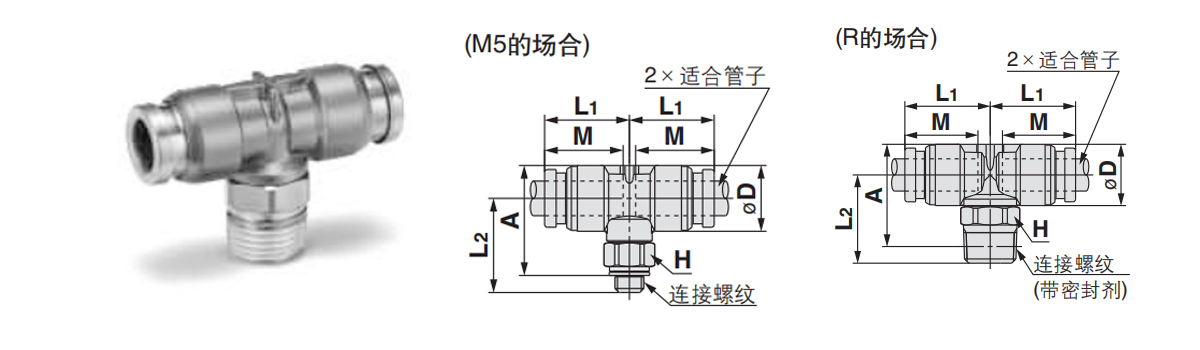

    Dvoutrubkový konektor ve tvaru T: KQB2T
    Vhodné pro vnější průměr trubky mm Připojovací závit
    R,M     		Model H
    (šestihranné protilehlé strany)     		Poznámka 1)
    ØD     		L1 L2 A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referenční rozměry po zašroubování R závitu.
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití hadičky FEP.
    Ø16 označuje hodnoty pouze při použití nylonové hadice.

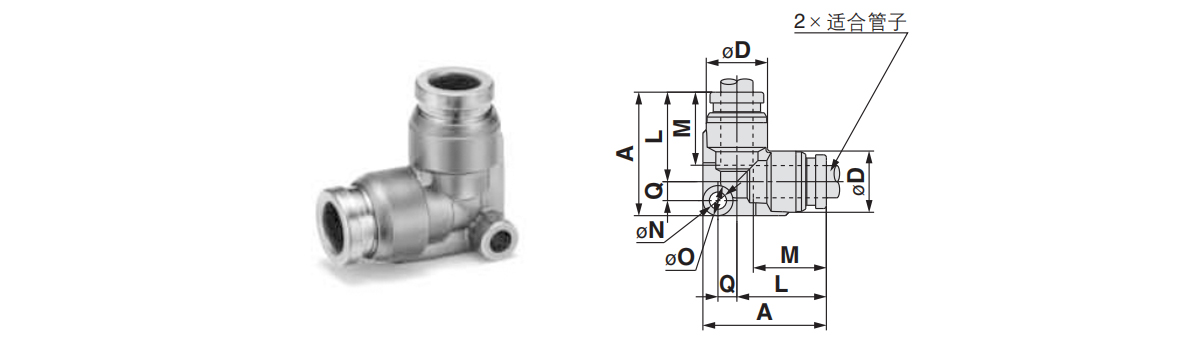

    Pravoúhlé koleno: KQB2L
    Vhodné pro vnější průměr trubky mm Model Poznámka 1)
    6D     		L A Q M ØN O Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití hadičky FEP.
    Ø18 označuje hodnoty pouze při použití nylonové hadice.

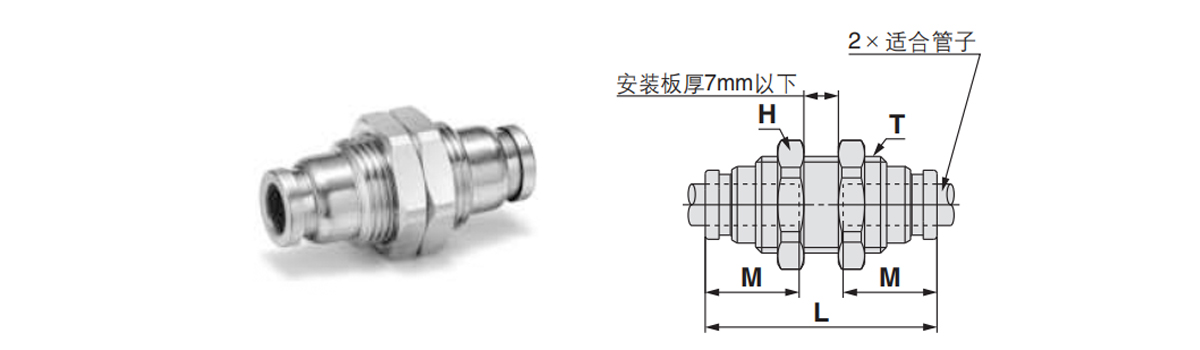

    Přímý konektor namontovaný na panelu: KQB2E
    Vhodné pro vnější průměr trubky mm Model T
    (M)     		H
    (šestihranné protilehlé strany)     		L Montážní otvory M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Poznámka: Hodnoty udávají hodnoty pro hadičky FEP.
    Ø16 označuje hodnoty pouze pro nylonové hadice.

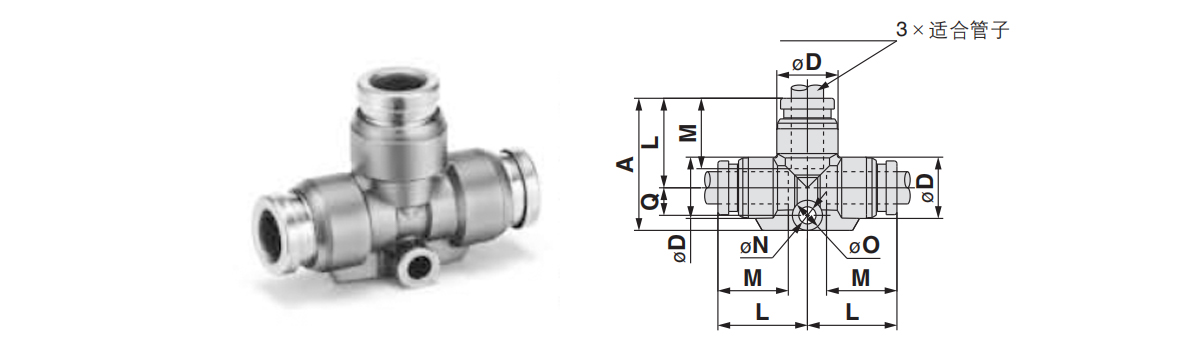

    Trubková tvarovka: KQB2T
    Vhodné pro vnější průměr trubky mm Model Poznámka 1)
    D     		L A Q M ØN ØO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití hadičky FEP.
    Ø16 označuje hodnoty pouze při použití nylonové hadice.

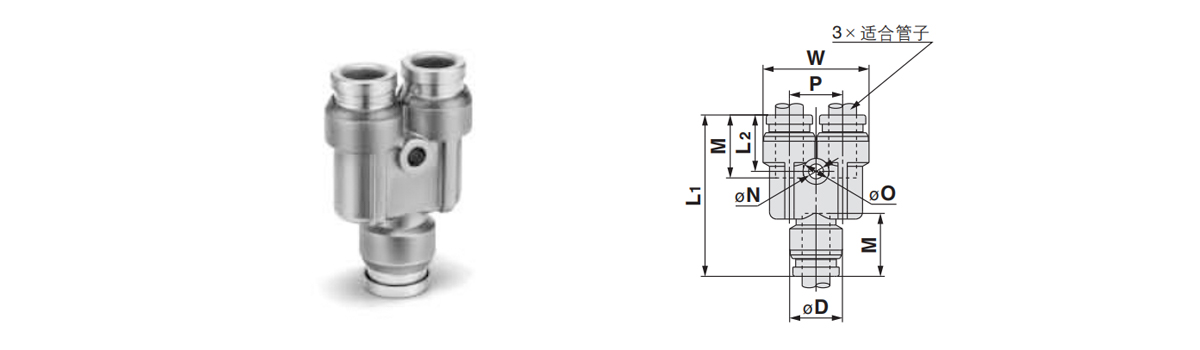

    Trubková tvarovka ve tvaru Y: KQB2U
    Vhodné pro vnější průměr trubky mm Model Poznámka 1)
    ØD     		W L1 L P M ØN 60 Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Poznámka 1)②ØD means maximum diameter.
    Poznámka 2) Označuje hodnoty při použití trubek FEP.
    Ø16 udává hodnoty pouze při použití nylonových trubek.

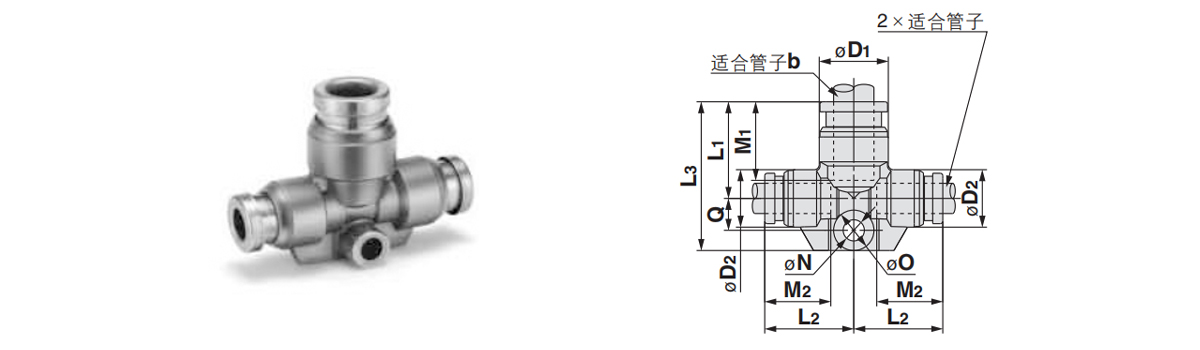

    Redukční tričko: KQB2T
    Vhodné pro vnější průměr trubky mm Model Poznámka 1)
    ØD1     		Poznámka 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Poznámka 1) ØD1, ØD2  means maximum diameter.
    Poznámka 2) Indicates values when using FEP pipes.

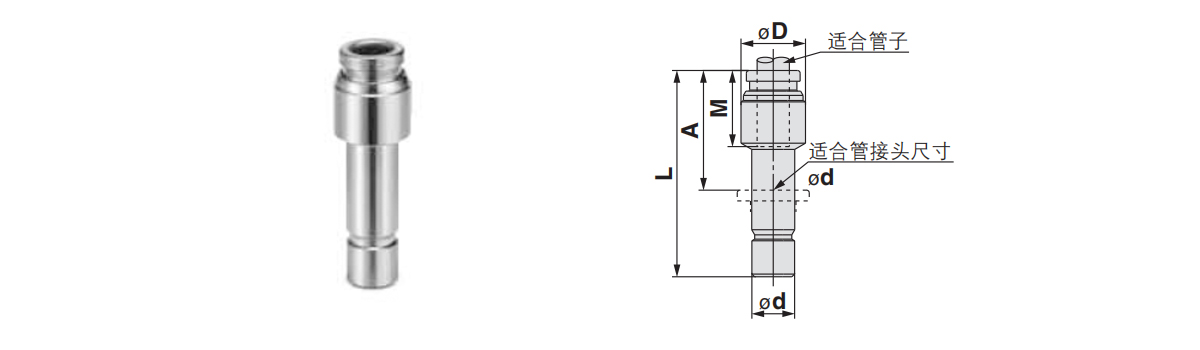

    Zástrčka: KQB2R
    Vhodné pro vnější průměr trubky mm Vhodná velikost spoje potrubí od Model ØD Poznámka 1) L A M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití trubek FEP.

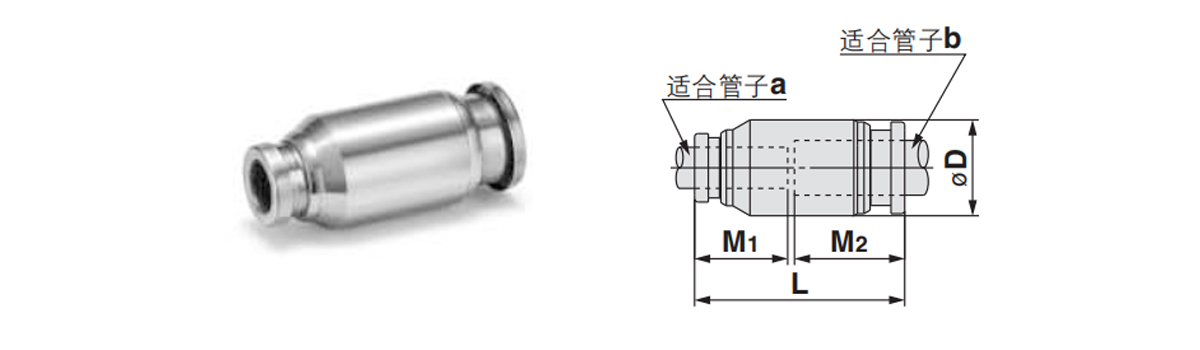

    Redukční přímá trubka: KQB2H
    Vhodné pro vnější průměr trubky mm Model ØD Poznámka 1) L M1 M2 Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití trubek FEP.

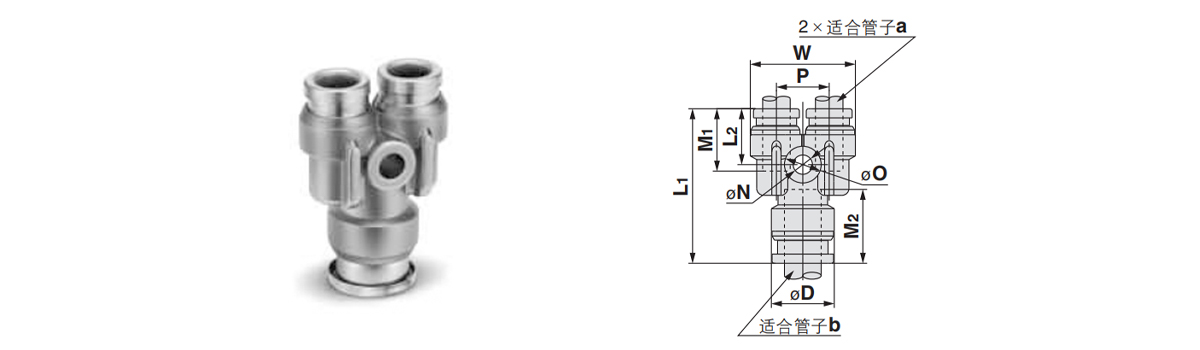

    Redukční tvarovka ve tvaru Y: KQB2U
    Vhodné pro vnější průměr trubky mm Model Poznámka 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Indicates values when using FEP pipes.

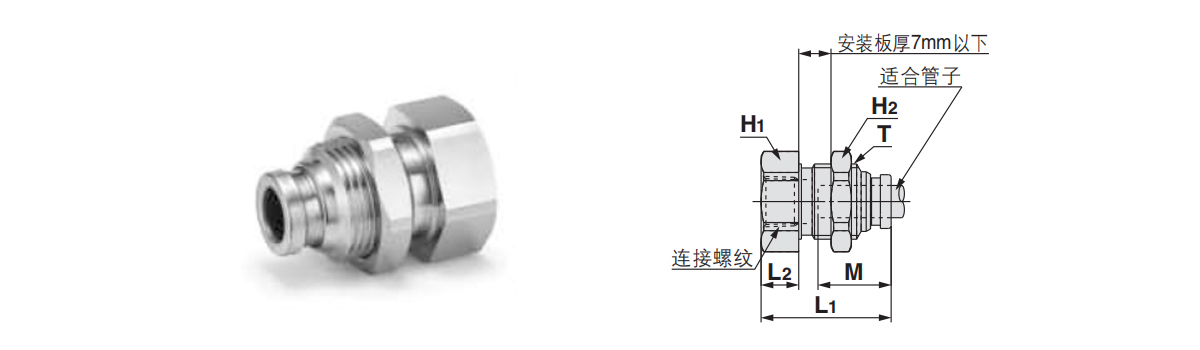

    Přímá trubková spojka s vnitřním závitem namontovaná na panelu: KQB2E
    Vhodné pro vnější průměr trubky mm Spojovací závit
    Pe     		Model T
    (M)     		Šestiúhelník na opačných stranách L1 L2 Montážní otvor M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ahoj H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Poznámka: Hodnoty udávají hodnoty pro hadičky FEP.
    Ø16 označuje hodnoty pouze pro nylonové hadice.

    Dlouhý loket: KQB2W
    Vhodné pro vnější průměr trubky mm Připojovací závit
    R,M     		Model H
    Šestihranné protilehlé strany     		ØD Poznámka 1) L1 L A※ M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referenční rozměry po zašroubování závitu F.
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití trubek FEP.
    Ø18 udává hodnoty pouze při použití nylonových trubek.

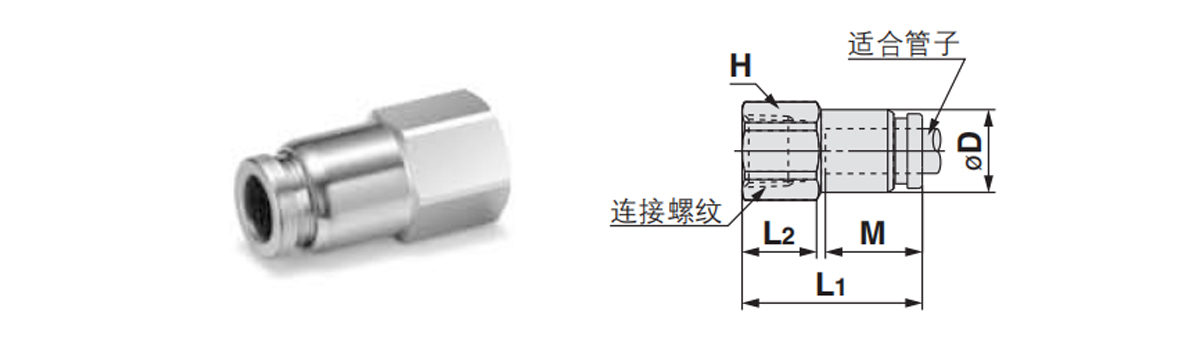

    Vnitřní závit přímý: KQB2F
    Vhodné pro vnější průměr trubky mm Připojovací závit
    Rc     		Model H
    (Šestihranné protilehlé strany)     		ØD Poznámka 1) L1 L2 M Poznámka 2)
    Efektivní plocha průřezu mm²     		Kvalita g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Poznámka 1) ØD znamená maximální průměr.
    Poznámka 2) Označuje hodnoty při použití hadičky FEP.
    Ø16 označuje hodnoty pouze při použití nylonové hadice.

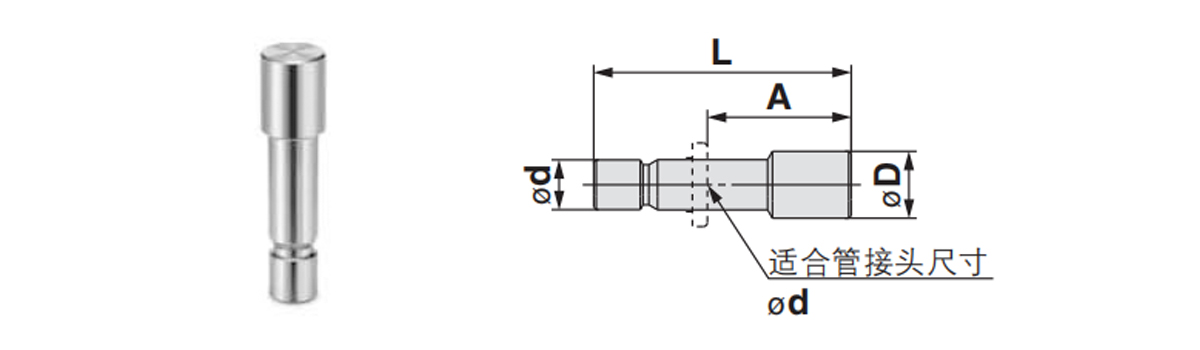

    Zástrčka: KQG2P
    Vhodná velikost spoje potrubí od Model ØD L A Kvalita g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P - 16 $ $ 18 38.8 17.8 89.2

Související produkty

Blog a novinky

Naše nejnovější novinky a
Blog

Zobrazit více

Autentická spolehlivá kvalita přirozeně vynikne.

Volba pochází z důvěry a spolupráce z poctivosti.

  • Q: Jak brzy můžeme dostat odpověď poté, co vám zašleme dotaz?

    Odpovíme vám do 24 hodin po obdržení dotazu v pracovních dnech.

  • Q: Jste přímý výrobce nebo obchodní společnost?

    Jsme výrobce a máme vlastní mezinárodní obchodní oddělení. Takže můžeme vyrábět a prodávat vše sami.

  • Q: Můžete vyrábět produkty na míru?

    Ano, můžeme vyvíjet a vyrábět produkty podle výkresů nebo vzorků poskytnutých zákazníky. $ $

  • Q: Jak vaše společnost garantuje kvalitu produktů?

    Nejprve provedeme kontrolu po každém procesu. U hotových výrobků provedeme 100% kontrolu podle požadavků zákazníků a mezinárodního standardu. $ $

  • Q: Kam se vaše výrobky převážně vyvážejí?

    Naše výrobky jsou vyváženy především do Německa, Spojených států, Dánska a více než tuctu zemí v Evropě a Severní Americe
