Posuvný válec řady STM (Ø10~Ø25) Dodavatelé

Domů / Produkty / Vzduchový válec / Posuvný válec / Posuvný válec řady STM (Ø10~Ø25)

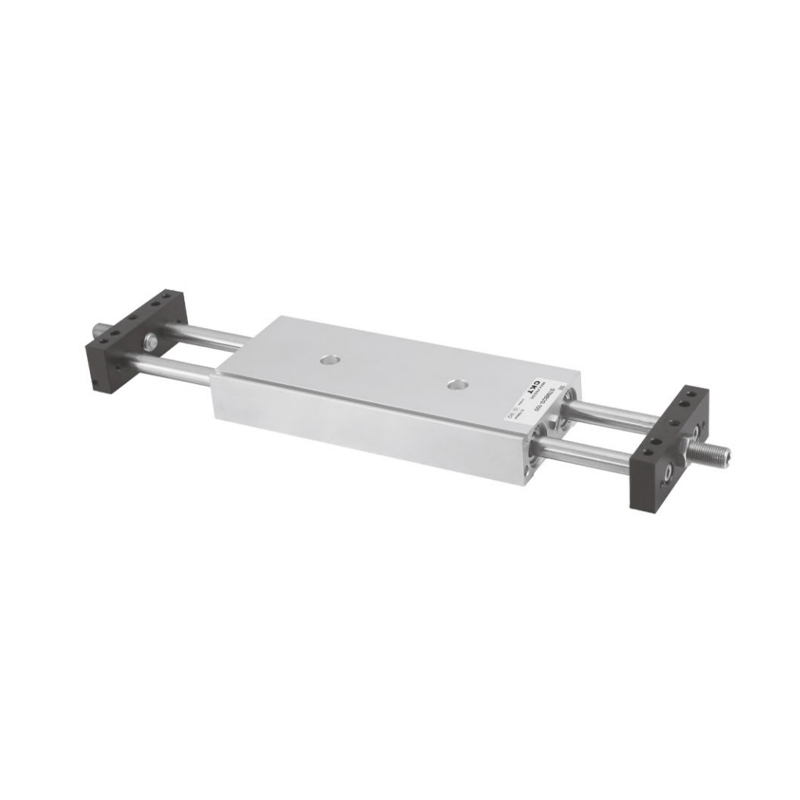

Posuvný válec řady STM (Ø10~Ø25)
  • Posuvný válec řady STM (Ø10~Ø25)
Posuvný válec

Posuvný válec řady STM (Ø10~Ø25)

1. Dva způsoby instalace a upevnění: instalace karoserie nebo instalace kluzáku;
2. Konstrukce dvojité pístnice zajišťuje, že válec má lepší odolnost proti ohybu a zkroucení a vydrží velké pohybové zatížení nebo boční zatížení;
3. Tlumicí zařízení, jako jsou antikolizní podložky nebo tlumiče tlaku oleje na obou koncích, mohou účinně zpomalit rychlost nárazu a prodloužit životnost válce;
4. Vyberte těsnicí materiály odolné vůči vysokým teplotám, abyste zajistili normální provoz válce za podmínek 150 °C.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)
  • Standardní        Specifikace
    Velikost otvoru (mm) 10 16 20 25
    Akce Dvojí působení
    Tekutina vzduch
    Rozsah provozního tlaku 0,1~1,0MPa (14~145psi)
    Důkazný tlak 1,5 MPa (215 ps)
    Provozní teplota (℃) -20~70
    Rozsah provozní rychlosti (mm/s) 30~500
    Tolerance délky zdvihu 1.00
    Polštář Nic Nárazník nebo olejový nárazník (volitelně)
    *Nerotační přesnost ±0,1° ±0,05°
    * Potrubní port M5×0,8 PT1/8
    *Přesnost bez rotace se vztahuje k úhlu, pod kterým se může otáčet upevňovací deska válce, když je válec zcela zasunutý.
    **Pro připojení potrubí jsou k dispozici typy závitů NPT a G.
    Poznámka: Řada C-STM je plně magnetická.

  • Standardní  specifikace
    Velikost otvoru (mm) Standardní zdvih (mm) Max. zdvih Přípustný zdvih
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2 025 25 50 75 100 125 175 200 250 250 300
    Poznámka: 1. V rámci povoleného rozsahu zdvihu, když je zdvih větší než maximální zdvih, bude provedeno nestandardní zpracování. Pro další speciální zdvihy kontaktujte naši společnost.

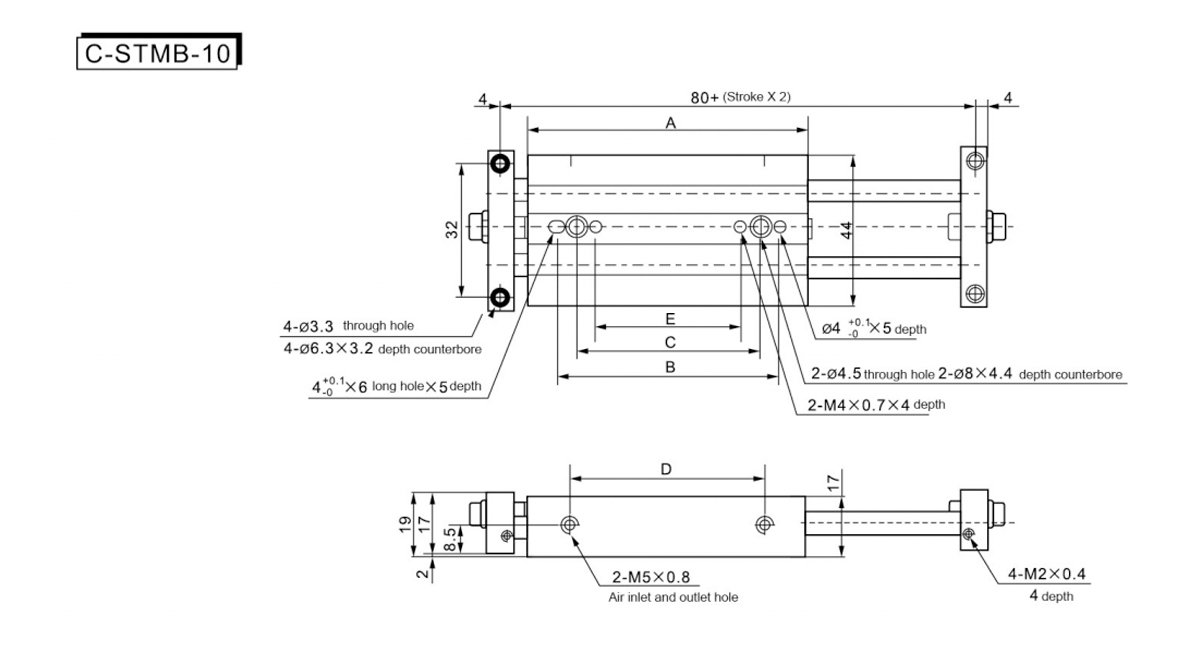

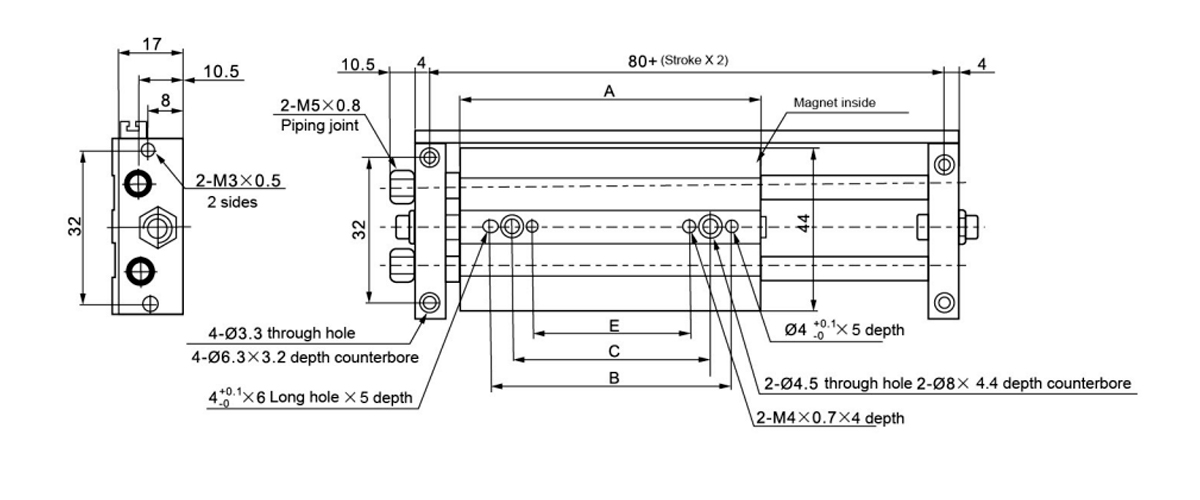

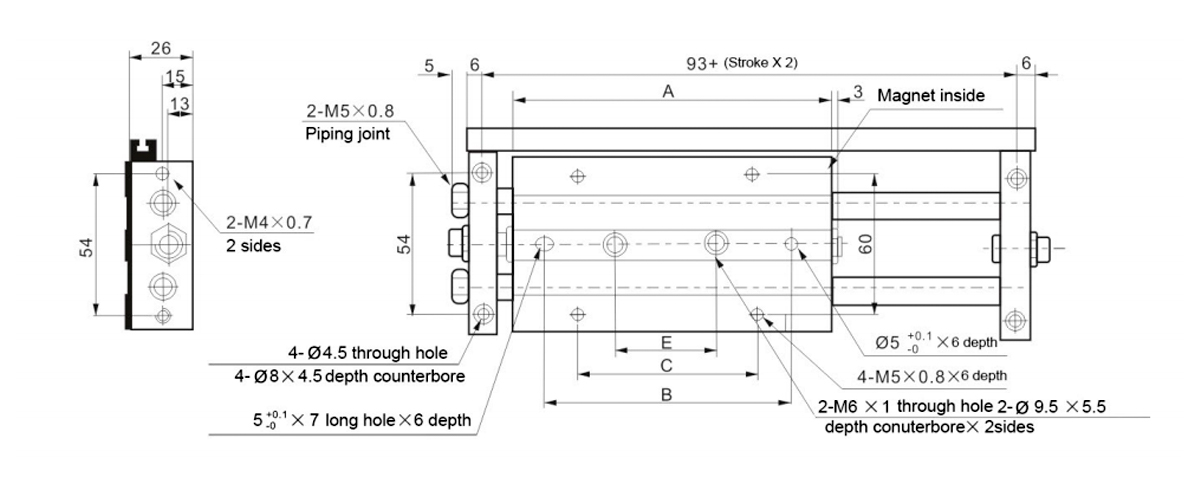

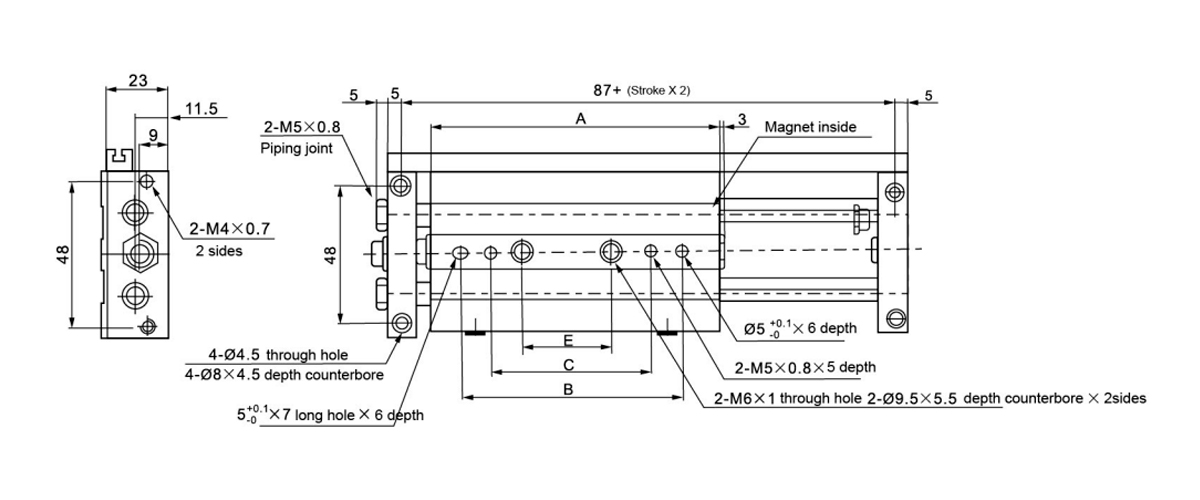

    Tah/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

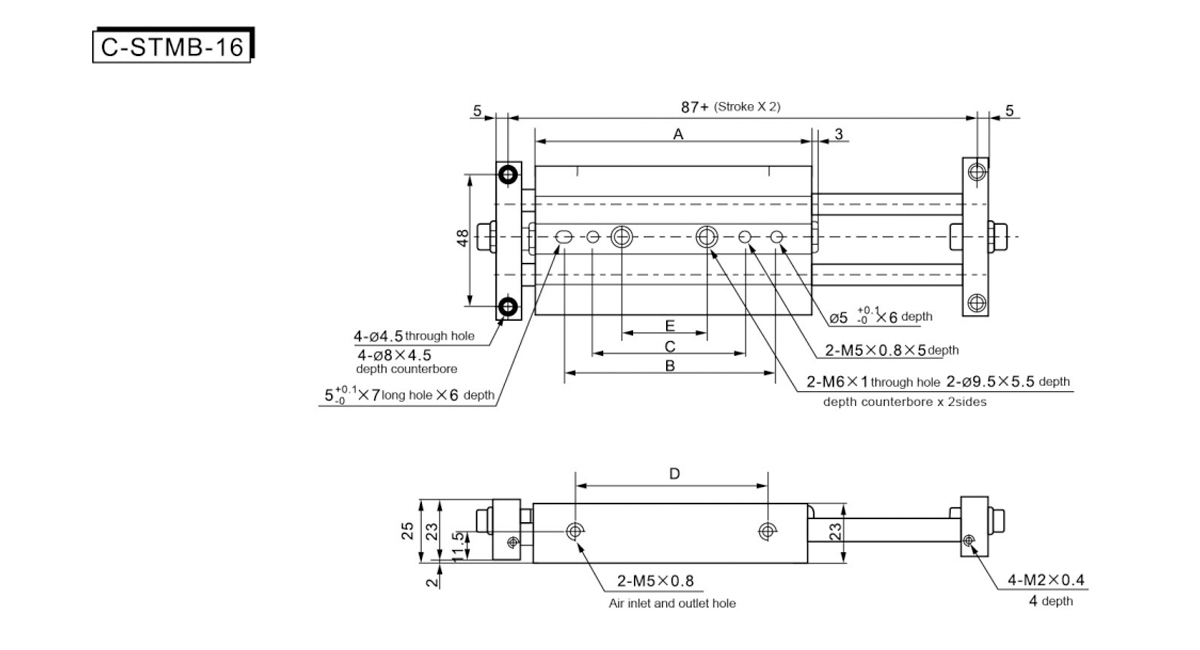

    Tah/Symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

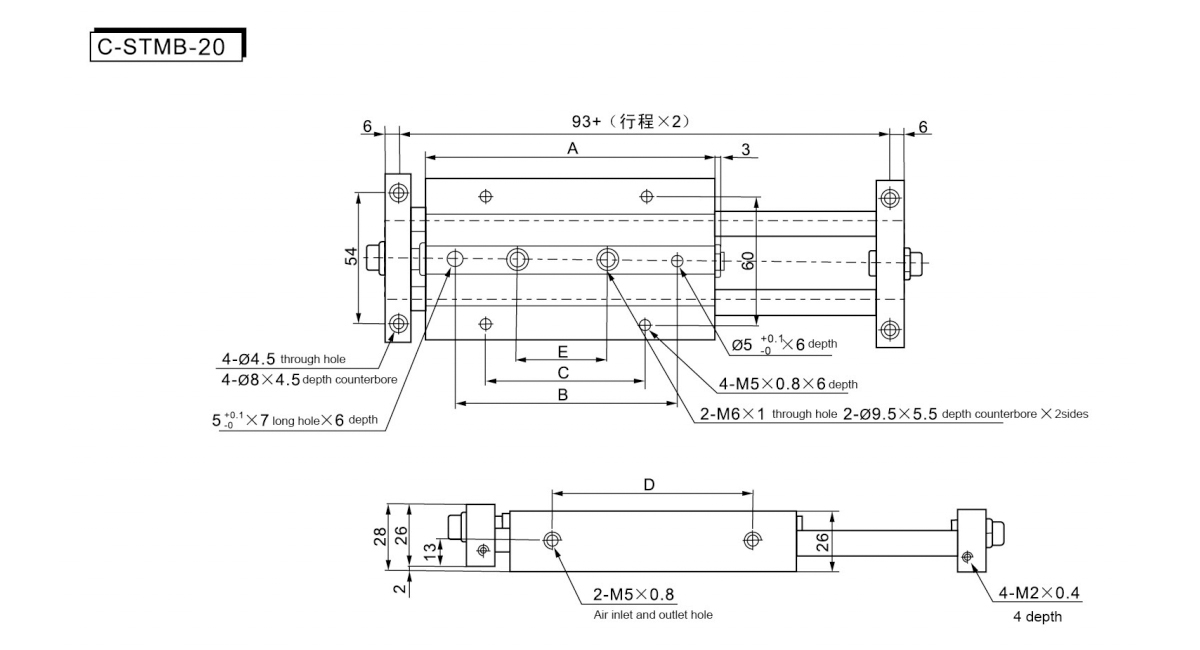

    Tah/Symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

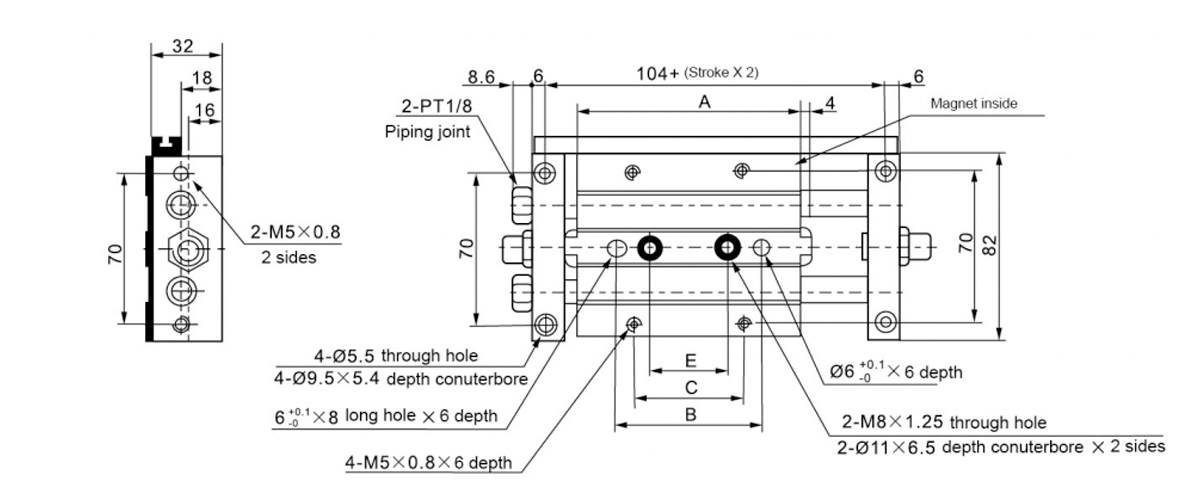

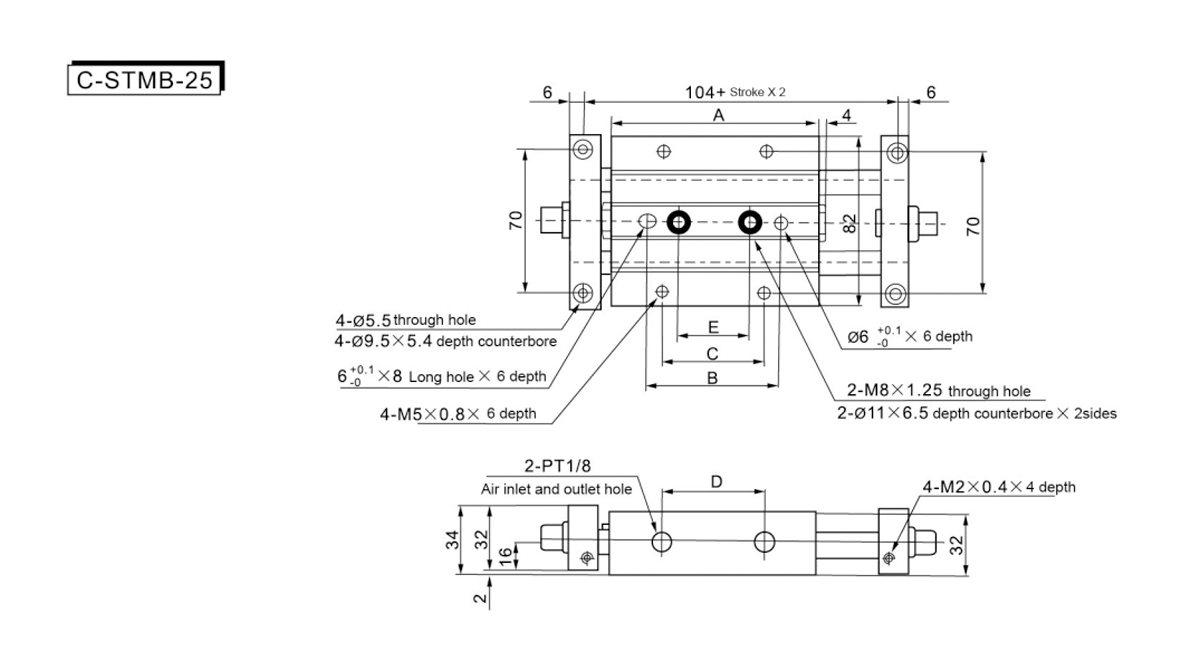

    Tah/Symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

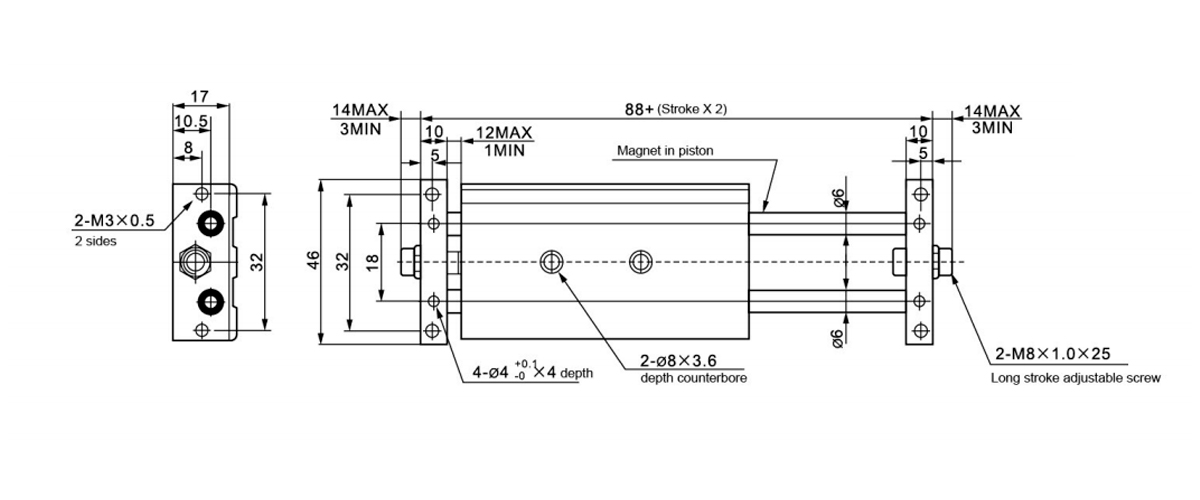

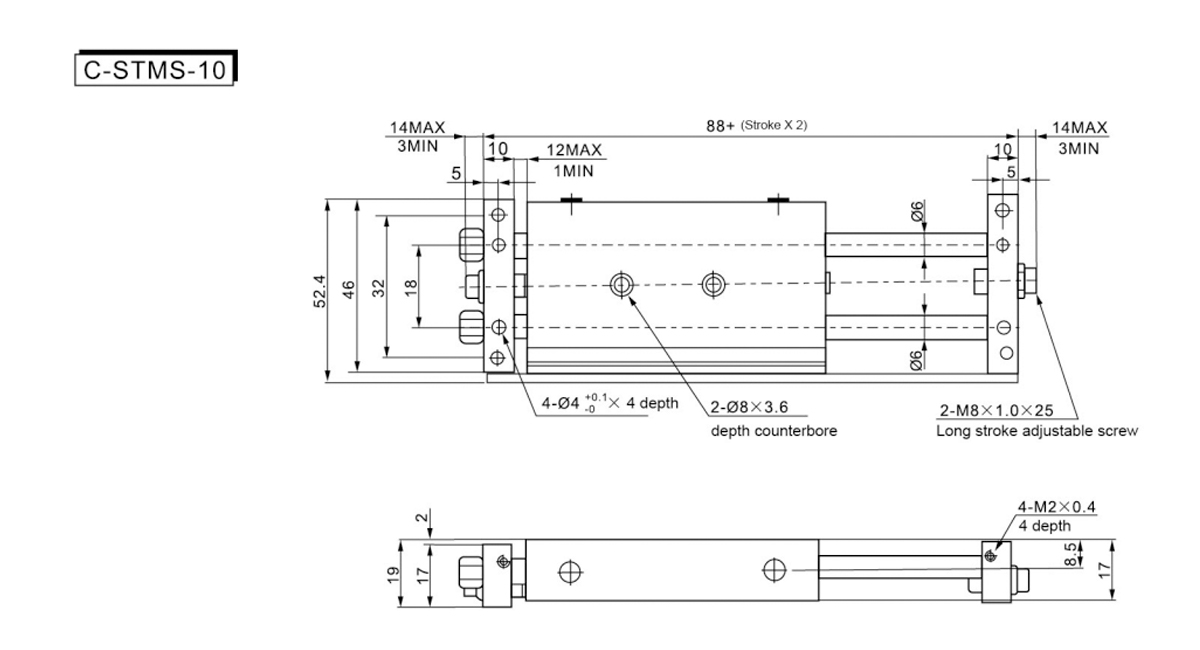

    Tah/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Tah/Symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

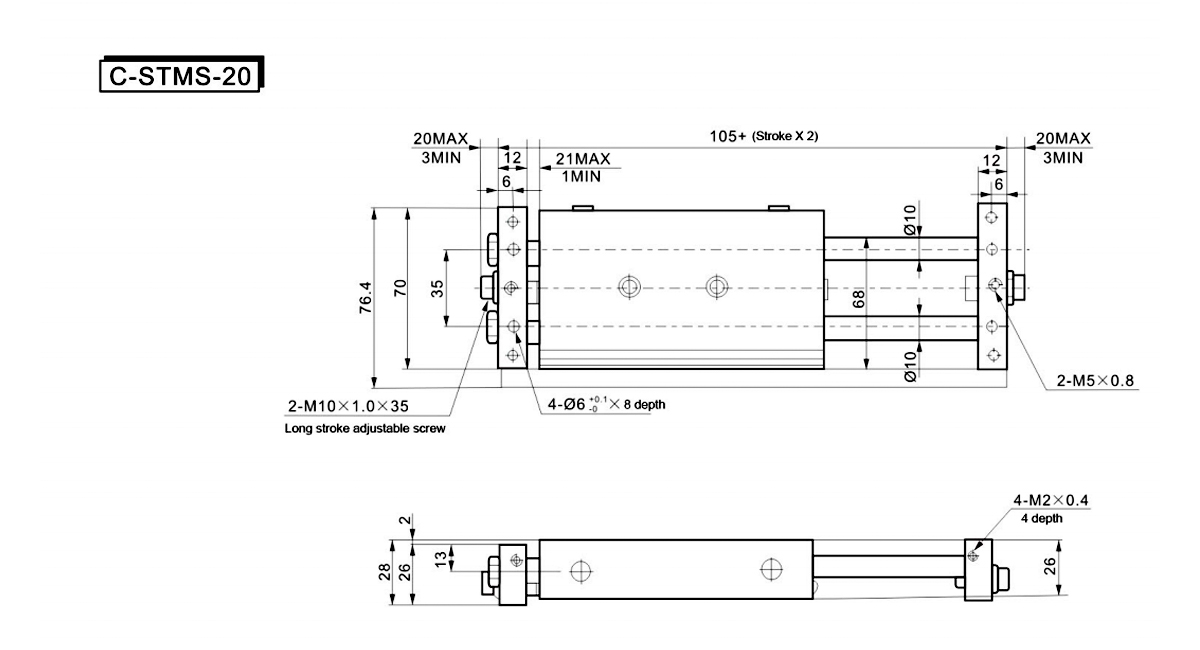

    Tah/Symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Tah/Symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
