Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20) Dodavatelé

Domů / Produkty / Vzduchový válec / Posuvný válec / Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)

Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20) Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20) Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)
  • Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)
  • Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)
  • Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)
Posuvný válec

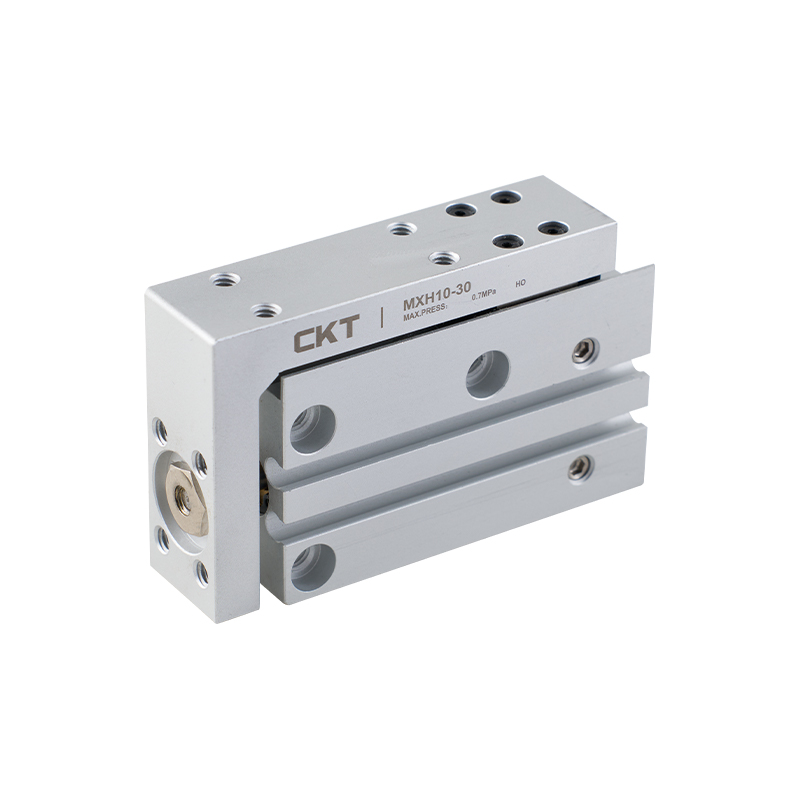

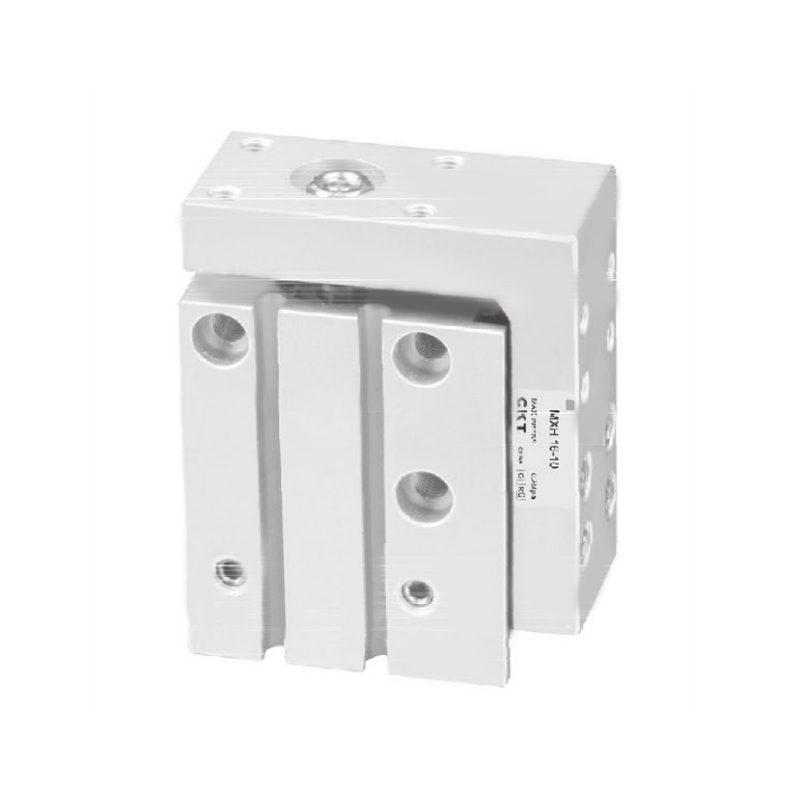

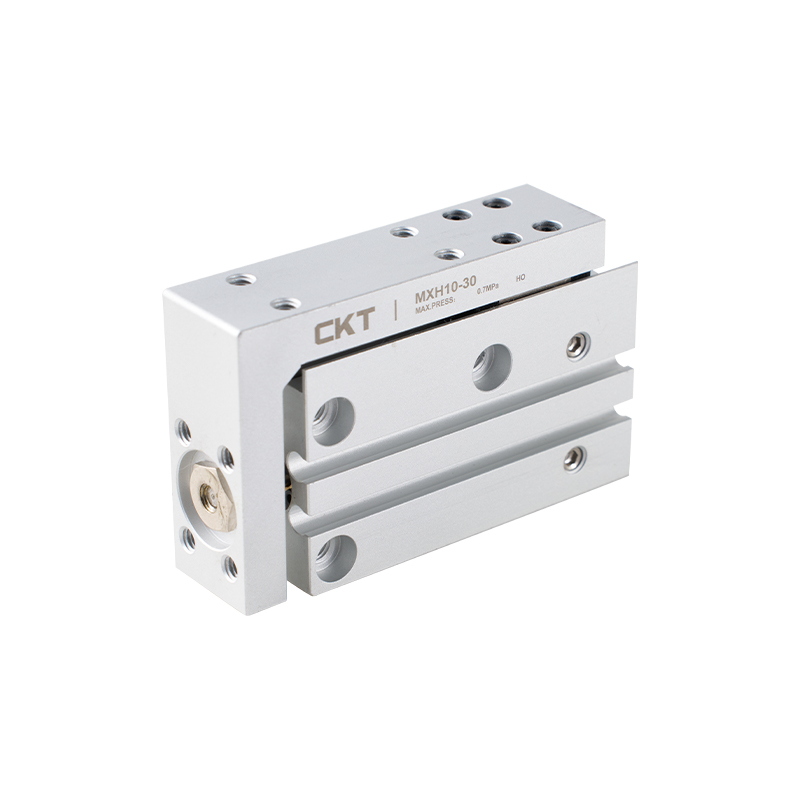

Malý kluzný válec řady MXH (lineární vedení) (Ø6~Ø20)

1. Nainstalujte lineární vodicí ložiska pro zlepšení přesnosti rotace pístnice;
2. Standardní vestavěný magnetický kroužek, lze instalovat s magnetickým spínačem snímání pohybu;

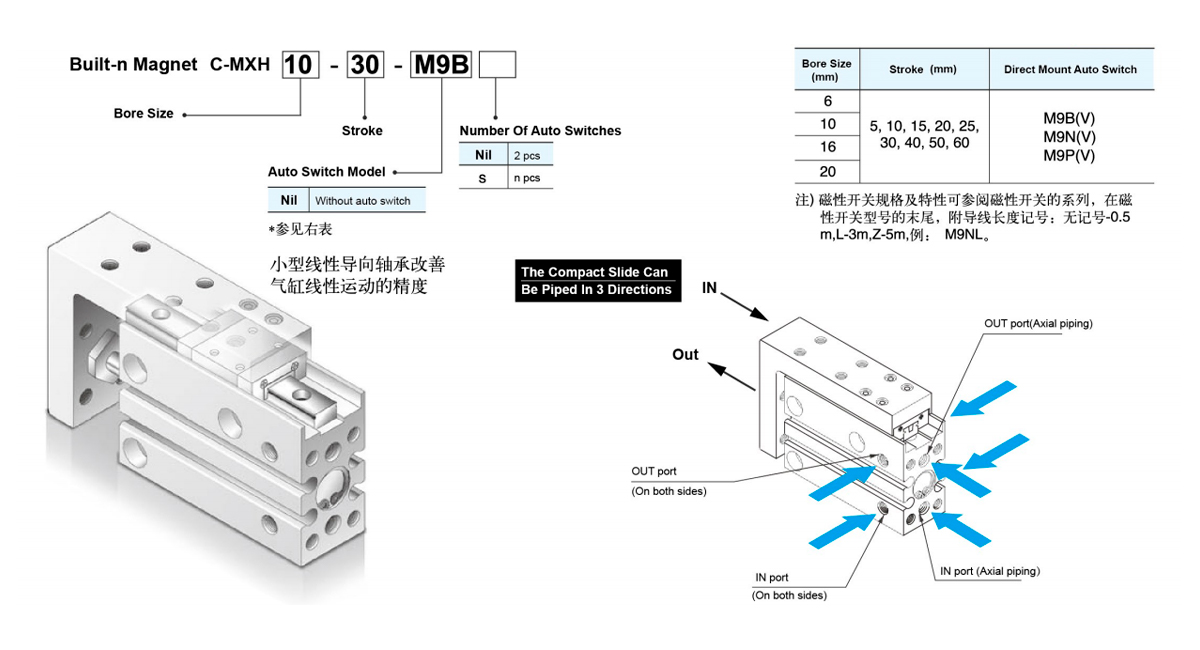

3. Lze připojit ke zdroji vzduchu ze tří stran;
4. Může instalovat magnetické spínače na dvou stranách;
5. Standardní pryžové nárazníky na obou koncích;
6. Přípustný točivý moment je šestkrát vyšší než u řady MXU.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Posuvný válec řady STM (Ø10~Ø25)
DALŠÍ：Posuvný válec řady MXQ (oběhové lineární vedení) Typ s dvojitým válcem (Ø6~Ø25)
  • Standardní specifikace
    Velikost otvoru (mm) 6 10 16 20
    Šířka vodícího ložiska 5 7 9 12
    Tekutina vzduch
    Akce Dvojí působení
    Min. provozní tlak 0,15 MPa 0,06 MPa 0,05 MPa
    Maximální provozní tlak 0,7   MPa
    Okolní teplota a teplota kapaliny Bez automatického přepínání: -10～ 70℃
    S automatickým přepínáním: -10～ 60℃     		(Bez mrazu)
    Rychlost pístu 50–500     mm/s
    Přípustná kinetická energie J 0.0125 0.025 0.05 0.1
    * Mazání Není vyžadováno
    Polštář Gumový nárazník na obou koncích
    Tolerance délky zdvihu (mm) 1.00
    Automatické přepínání (volitelné) Jazýčkový automatický spínač:D-A9□,
    Polovodičové automatické přepínání:D-M9□
    Velikost potrubního portu M5×0,8
    *Pokud chcete používat mazání, použijte  ISOVG32 .

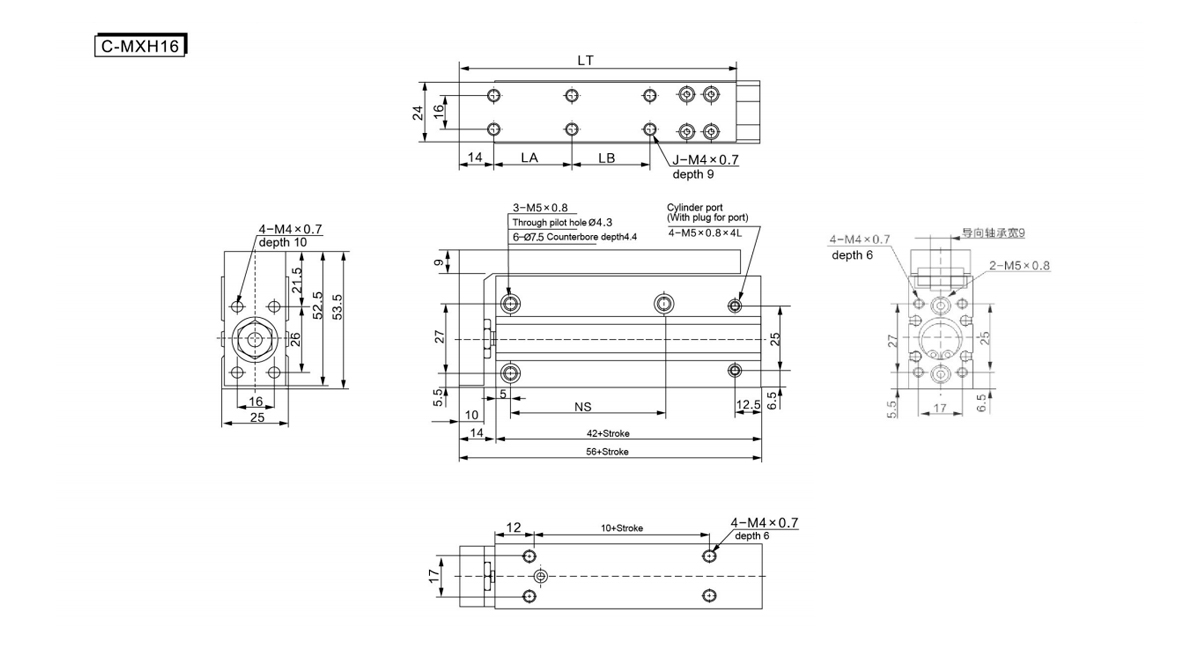

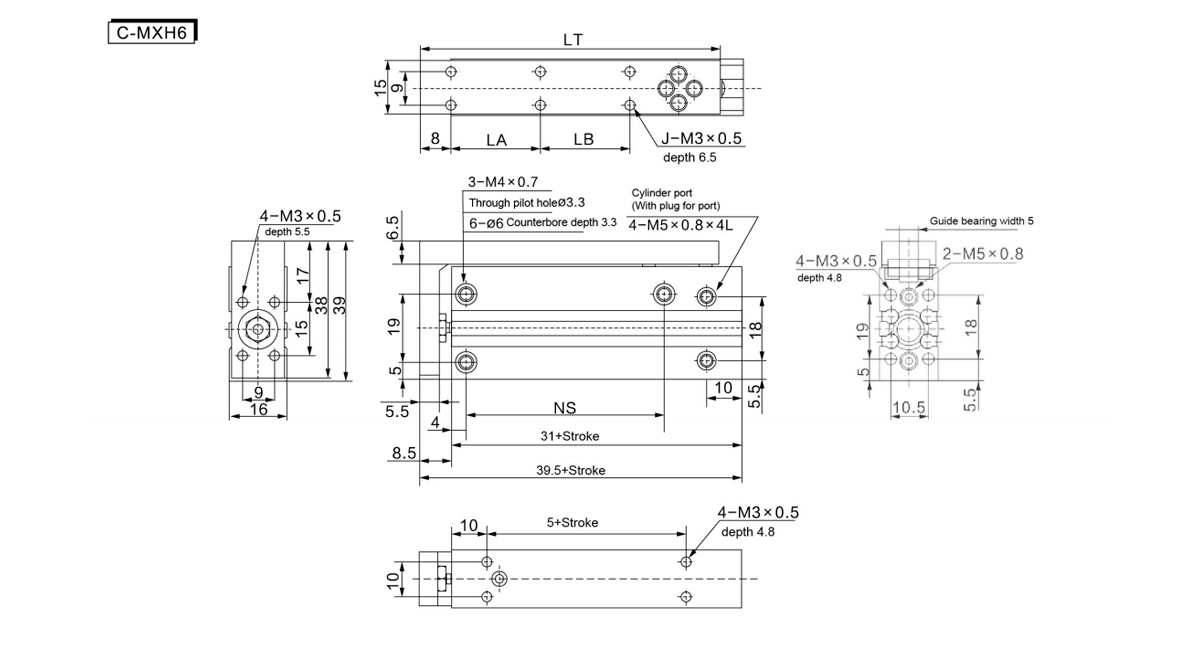

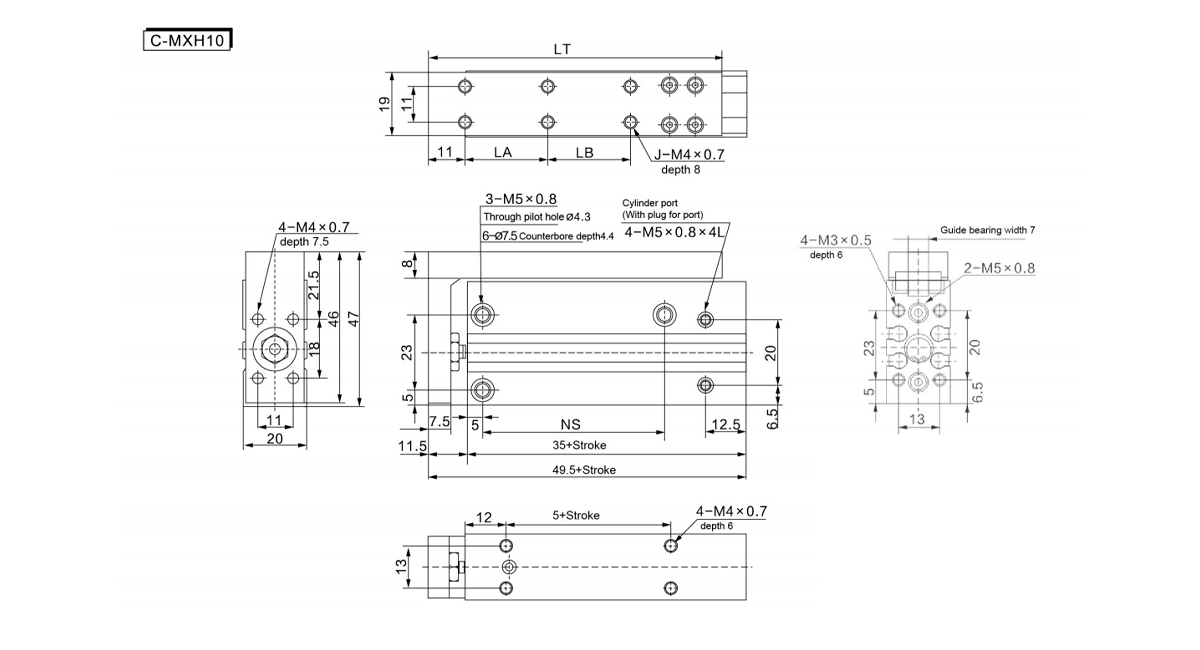

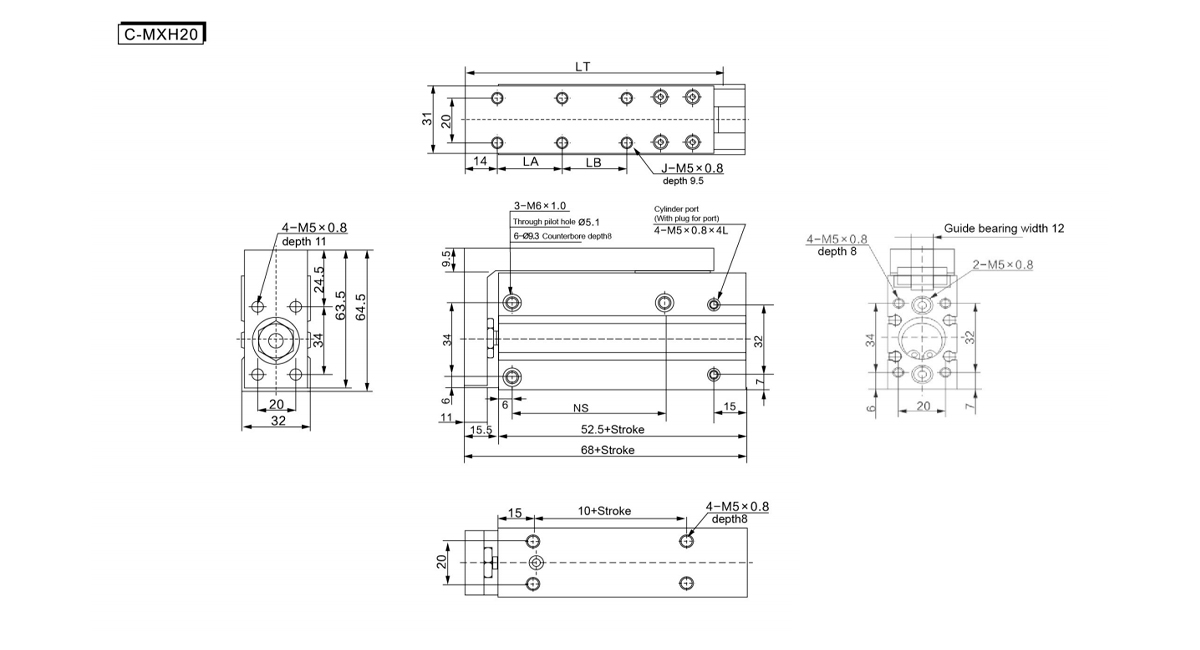

  • Model (mm) J LA LB LT NS
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

    Model (mm) J LA LB LT NS
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

    Zdvih (mm) J LA LB LT NS
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

    Zdvih (mm) J LA LB LT NS
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
