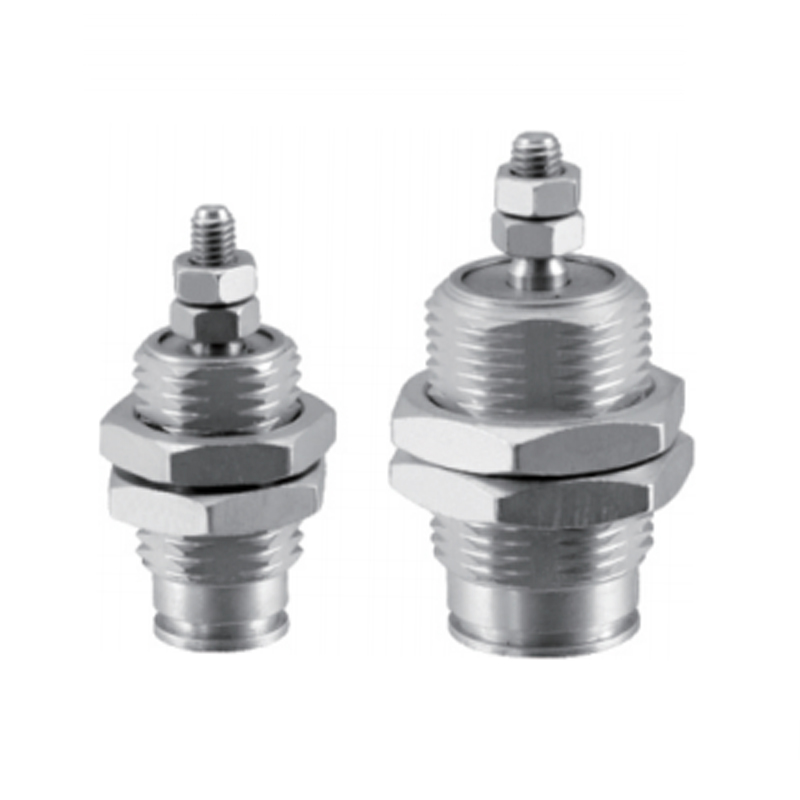

Jehlový válec řady CJPB (jednočinný).
  • Jehlový válec řady CJPB (jednočinný).
Jehlový válec

Jehlový válec řady CJPB (jednočinný).

Jehlový válec řady CJPB (jednočinný) je kompaktní pohon navržený pro aplikace citlivé na prostor. Jeho jádrem je používat stlačený vzduch k pohonu pístnice k dosažení jednosměrného lineárního pohybu a spoléhat se na vestavěnou pružinu k dosažení automatického resetu.

• Vysoce integrovaný design: Hlavní konstrukce těla je extrémně kompaktní, nízká hmotnost a vyžaduje minimální instalační prostor.

• Možnost modulární integrace: Podporuje pohodlnou kombinaci více válců do integrovaného modulu, poskytuje vysokou flexibilitu instalace a optimalizuje využití prostoru.

• Zjednodušený proces instalace: Obvykle není potřeba žádné další instalační příslušenství, což zjednodušuje montážní kroky.

• Široká škála specifikací: Poskytujte různé možnosti průměru válce, abyste splnili požadavky na zatížení a zdvih různých scénářů použití a přizpůsobili se různým pracovním podmínkám.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Jehlový válec řady CDJPB (dvojčinný).
DALŠÍ：Žádný další článek
  • Průměr válce (mm) 6 10 15
    Použitá kapalina vzduch
    Typ ovládání Jednočinný návrat pružiny
    Maximální provozní tlak  MPa 0.7
    Minimální provozní tlak  MPa 0.2 0.15
    Teplota okolí a kapaliny -10℃~70℃ (ale ne zmrazené)
    Ukládání do vyrovnávací paměti žádný
    Rychlost pístu 50~500 mm/s
    Tolerance zdvihu mm 1.00
    * Mazání Není vyžadováno
    Průměr připojení M5×0,8 (typ montáže na panel)
    *Pokud je vyžadováno mazání, použijte turbínový olej č.

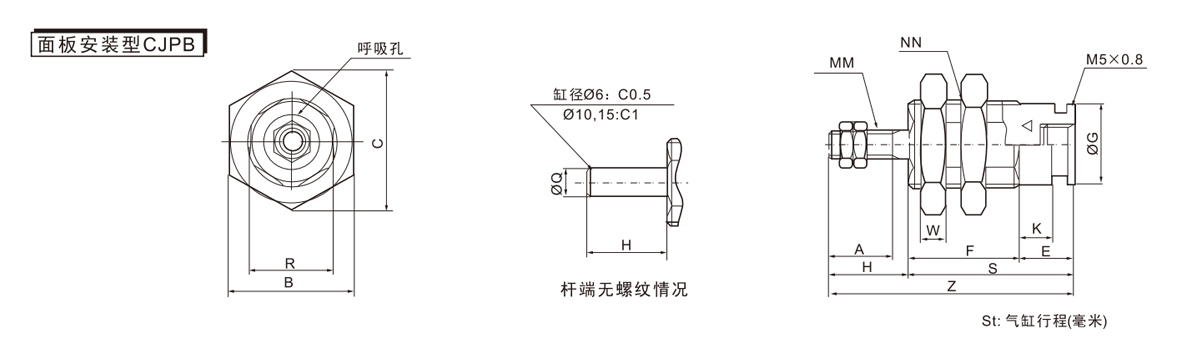

  • Průměr válce
    (mm)     		A B C E F ØG H K MM NN R S W Z Q
    5st 10st 15st 5st 10st 15st 5st 10st 15st
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3×0,5 M10×1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4×0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5×0,8 M22 × 1,5 20 23.5 29.5 36 5 37.5 43.5 50 6

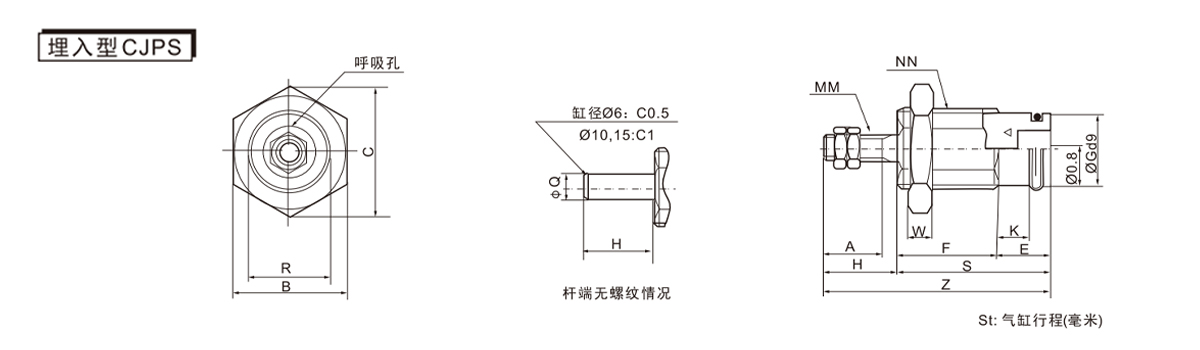

    Průměr válce
    (mm)     		A B C E F ØG H K MM NN R S W Z Q
    5st 10st 15st 5st 10st 15st 5st 10st 15st
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3×0,5 M10×1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4×0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5×0,8 M22 × 1,5 20 23.5 29.5 36 5 37.5 43.5 50 6
