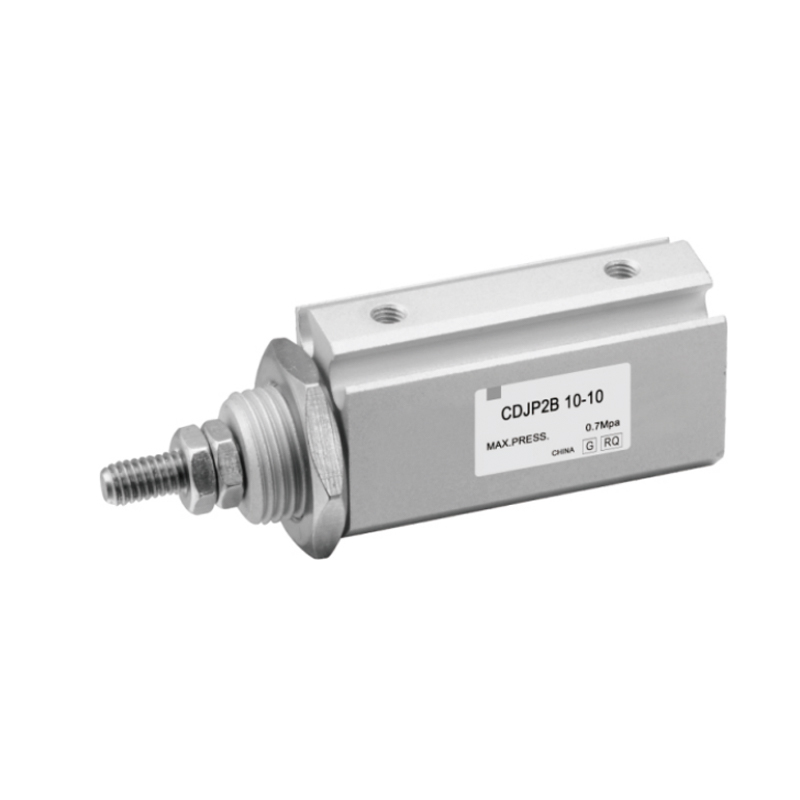

Jehlový válec řady CDJPB (dvojčinný).
  • Jehlový válec řady CDJPB (dvojčinný).
Jehlový válec

Jehlový válec řady CDJPB (dvojčinný).

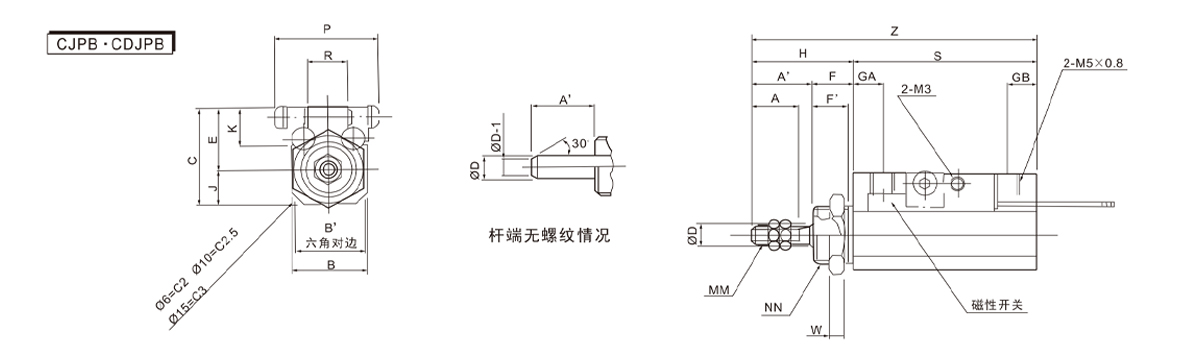

Jehlový válec řady CDJPB (dvojčinný) je přesný pneumatický pohon navržený pro scénáře s omezeným prostorem. Dosahuje efektivního lineárního vratného pohybu prostřednictvím kompaktní konstrukce a je vhodný pro vysoce integrované automatizační systémy.

Základní vlastnosti:

1. Extrémní využití prostoru: Vysoce intenzivní konfigurace a lehká karoserie výrazně optimalizují prostorové uspořádání zařízení a zlepšují přizpůsobivost systému prostorovým omezením.

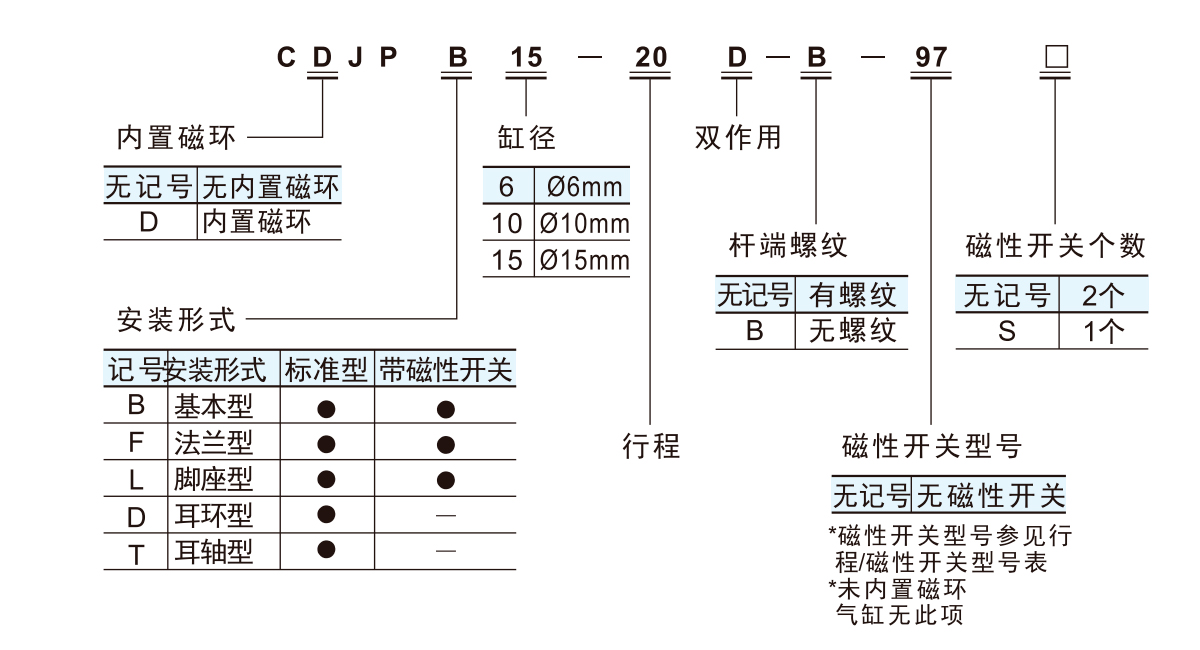

2. Flexibilita konfigurace: Pokrývá více specifikací skupin parametrů zdvihu a průměru válce, přizpůsobuje se rozdílnému zatížení a dynamickým požadavkům a zajišťuje šířku použití.

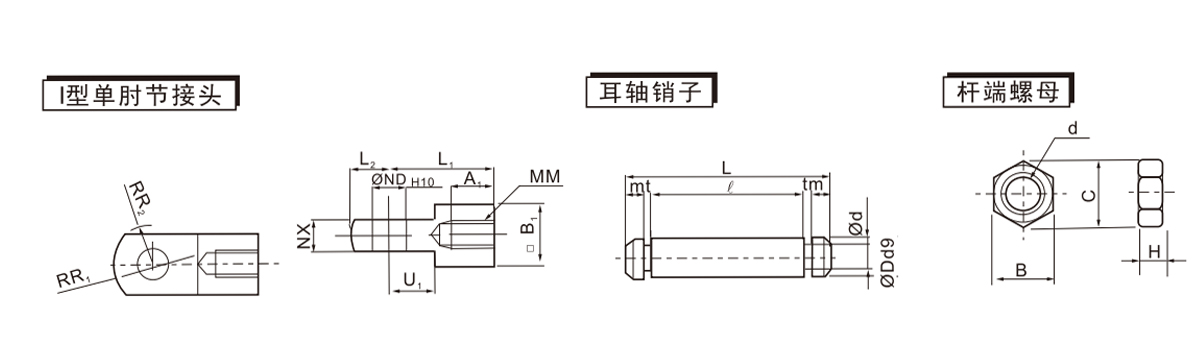

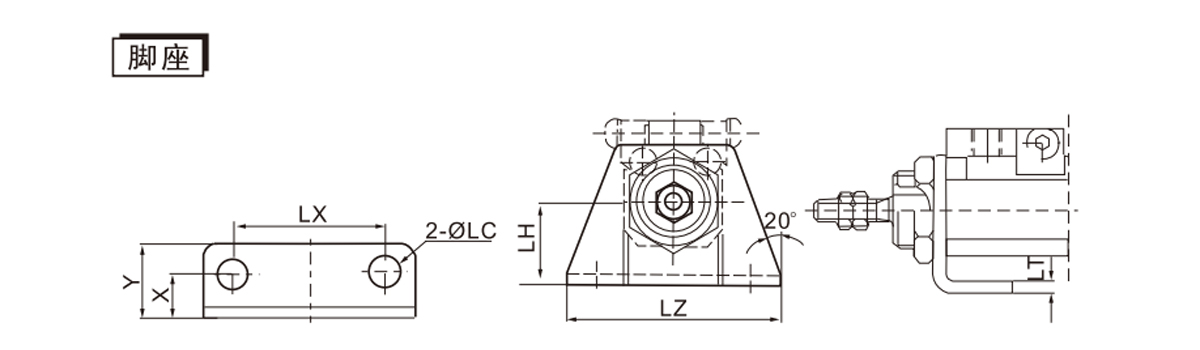

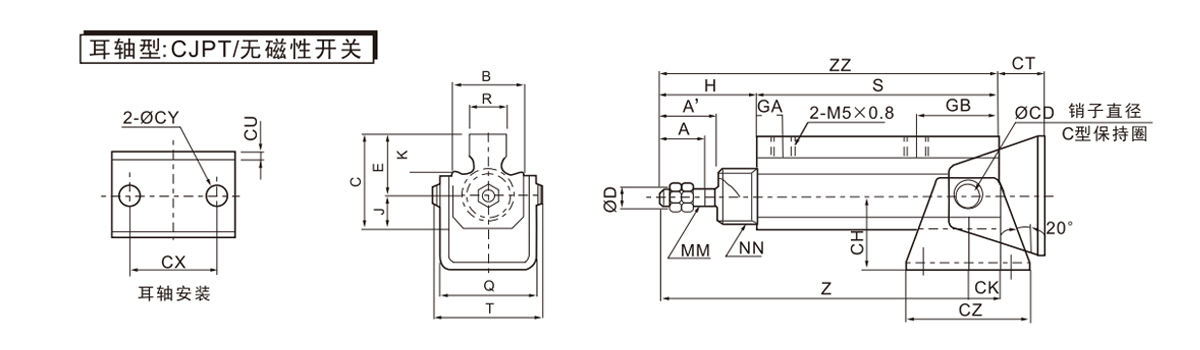

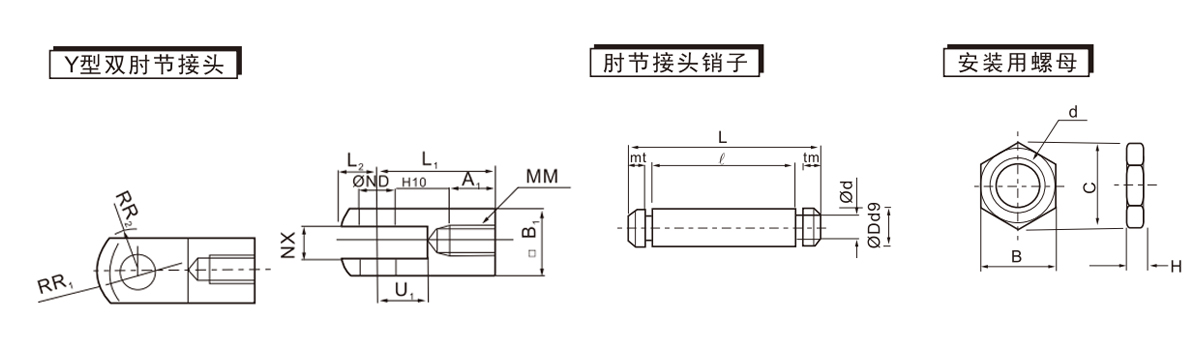

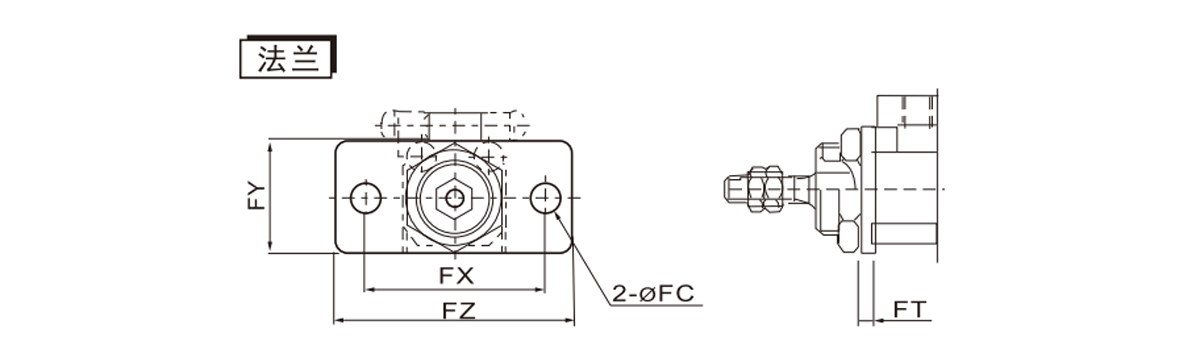

3. Svoboda systémové integrace: Podporuje modulární topologii instalace a rozšířené rozhraní příslušenství, čímž poskytuje funkce připravené k použití a snižuje složitost inženýrské integrace.

4. Vestavěná detekční jednotka: Integruje bezkontaktní magnetický indukční spínač k vytvoření integrované topologické struktury těla a realizuje funkci zpětné vazby polohovacího signálu bez ladění.
