Regulátor tlaku řady AR Dodavatelé

Domů / Produkty / Součásti pneumatického řízení tlaku / Modulární F.R.L. Jednotky řady AC / Regulátor tlaku řady AR

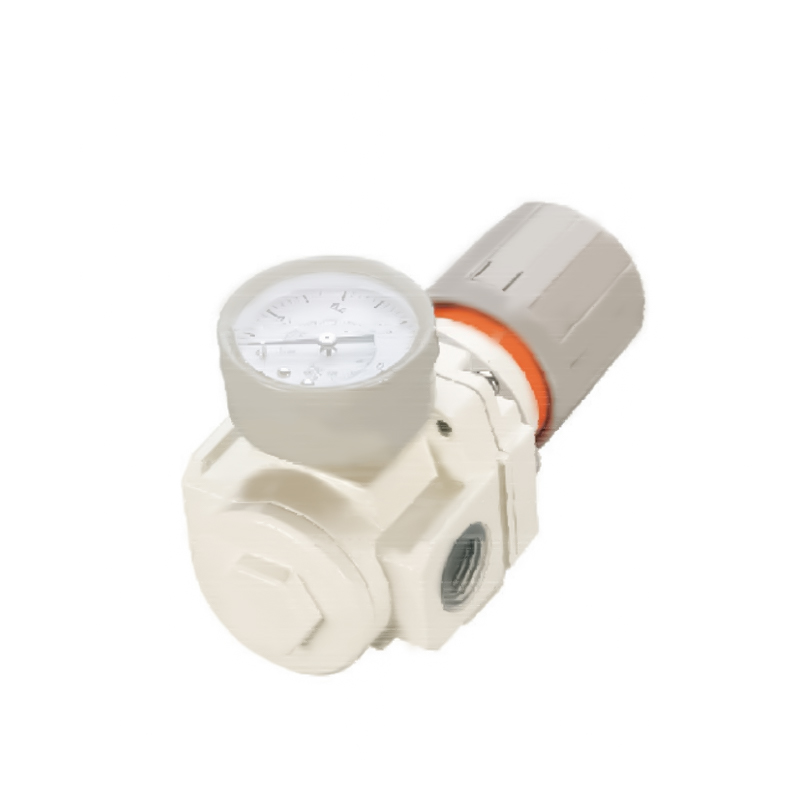

Regulátor tlaku řady AR
  • Regulátor tlaku řady AR
Modulární F.R.L. Jednotky řady AC

Regulátor tlaku řady AR

Regulátor tlaku řady AR je součástí systému řízení tlaku v oblasti řízení průmyslových kapalin. Dosahuje přesné kontroly středního tlaku prostřednictvím mechanismu dynamické rovnováhy a je vhodný pro požadavky na stabilní tlak za různých složitých pracovních podmínek. Jeho konstrukce kombinuje strukturální redundanci a principy optimalizace dynamiky tekutin, aby byl zajištěn konzistentní výstup tlaku v systému.

Základní vlastnosti

1. Plná adaptabilita tlaku

- Vestavěný vícestupňový mechanismus kompenzace tlaku, kompenzuje kolísání průtoku a poruchy tlaku před ventilem prostřednictvím adaptivního systému zpětné vazby jádra ventilu, vytváří doménu ustáleného tlaku a chrání koncová zařízení před náhlými tlakovými rázy.

2. Architektura vstřícná k systémové integraci

- Přijímá modulární design topologie rozhraní, podporuje axiální/radiální vícerozměrnou konfiguraci potrubí, je kompatibilní se standardními průmyslovými přírubami a systémy rychlospojek a výrazně snižuje složitost nasazení a náklady na rekonstrukci potrubí.

3. Škálovatelné pokrytí tlakovým gradientem

- Poskytuje řadu produktových matic napříč úrovněmi tlaku, pokrývající odladění od nízkého tlaku až po scénáře potlačení vysokého tlaku a podporuje uživatele, aby flexibilně přizpůsobili řešení těles ventilů pro odpovídající rozsahy tlaku podle prahových hodnot tlaku systému.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Maznice řady AL
DALŠÍ：Vzduchové filtry řady AF
  • Důkazní tlak 1.5Mpa{15.3kgf/cm²}
    Maximální provozní tlak 1.0Mpa{10.2kgf/cm²}
    Okolní a teplota tekutiny 5~60 ℃
    Nastavte rozsah tlaku C-AR1000:0,05~0,7Mpa (0,51~7,1kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Poznámka: C-AR2000~5000 má také rozsah tlaku:0,02~0,2Mpa (Kgf/m²)

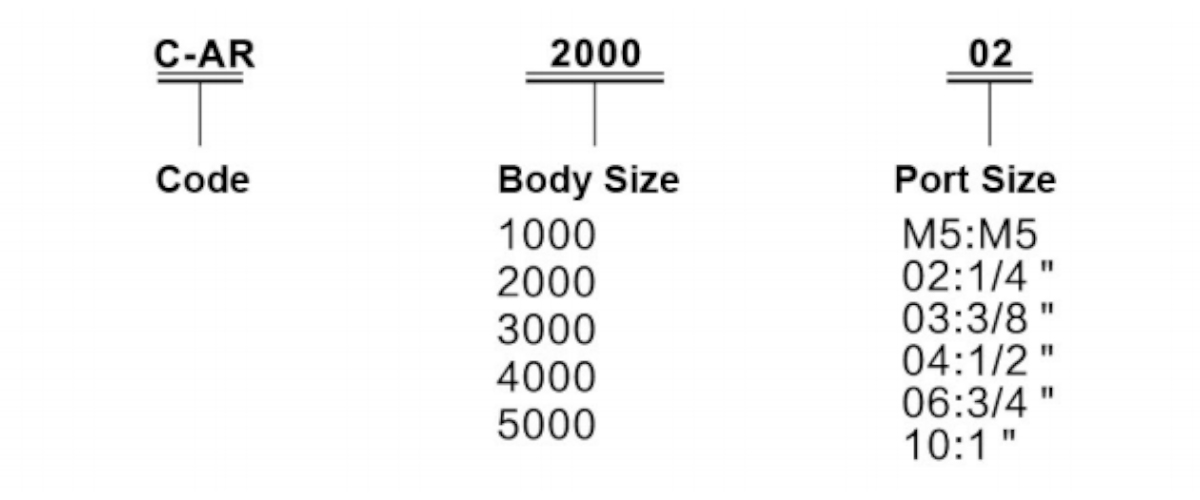

    Model Specifikace
    Jmenovitý průtok (l/min) Port Size Rc (PT) Velikost tlaku Rc(PT) Hmotnost (kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Poznámka: Přívod tlaku 0,7 MPa (7,1 kgf/cm²), druhý nastavený tlak je 0,5 MPa (5,1 kgf/cm²)

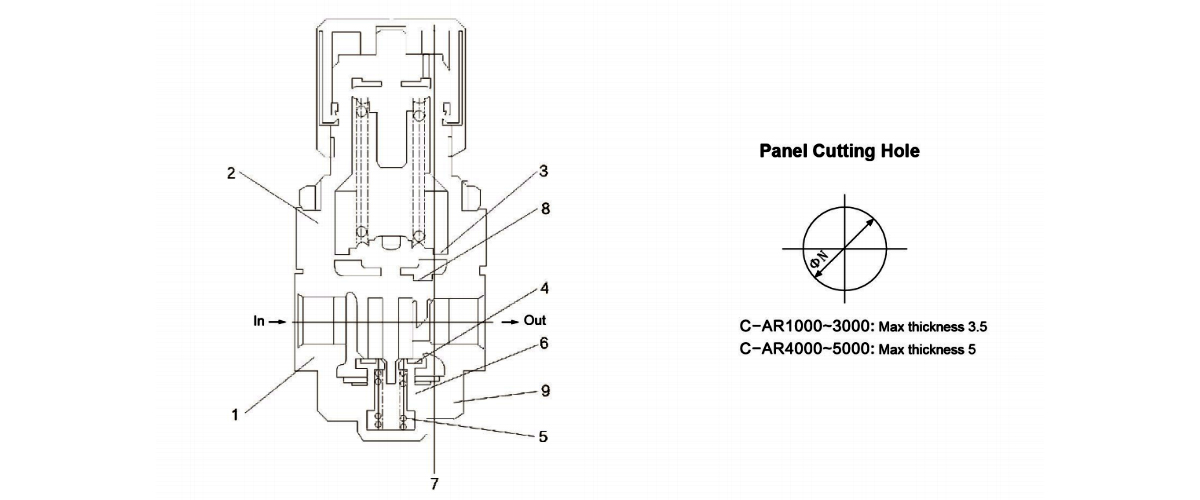

  • Hlavní komponenty
    Položka Jméno Materiál Poznámka
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Tělo Tlakově litý zinek Hliník tlakově litý Hliník tlakově litý Bílá
    2 Kapota metacetaldehyd Hliník tlakově litý Černá

    Komponenty
    Položka Jméno Materiál Číslo dílu
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Sestavení membrány NBR - - - - - -
    4 Sestava ventilů Mosaz NBR - - - - - -
    5 Pružina ventilu Nerezová ocel - - - - - -
    6 O-kroužek NBR - - - - - -
    7 Minimální prstenec NBR - - - - - -
    8 O-kroužek NBR - - - - - -
    9 O-kroužek NBR - - - - - -
    10 Nastavovací pružina - - - - - - -
    11 Výfukový ventil - - - - - - -

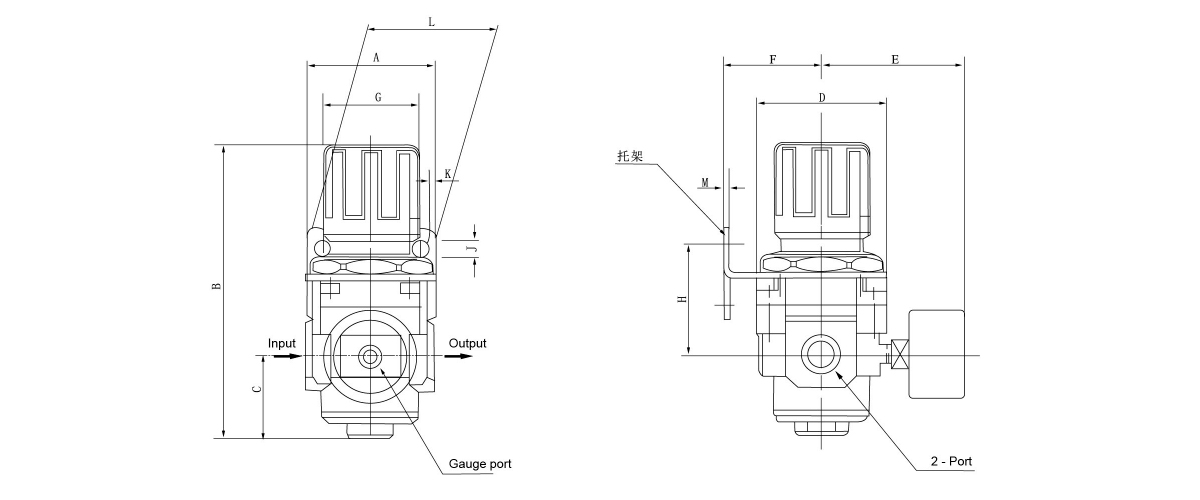

    Model A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 · 3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
