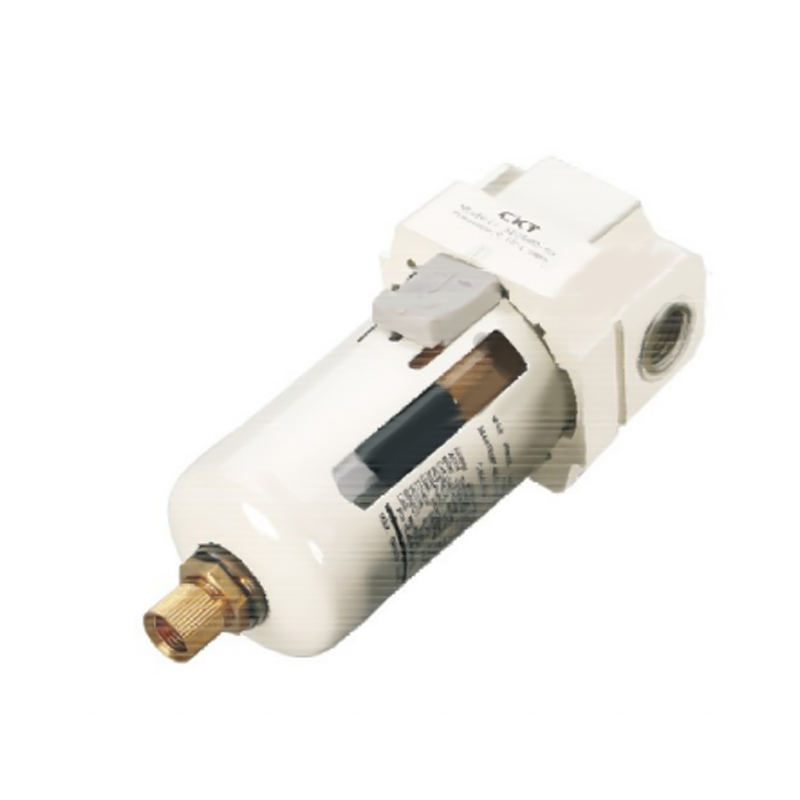

Vzduchové filtry řady AF
  • Vzduchové filtry řady AF
Modulární F.R.L. Jednotky řady AC

Vzduchové filtry řady AF

Vzduchové filtry řady AF jsou klíčovými součástmi pro předúpravu pro čištění zdrojů vzduchu v prostředí průmyslové výroby a zavazují se poskytovat stabilní a spolehlivé zajištění kvality plynu pro různé pneumatické systémy.

1. Vynikající účinnost čištění zdroje vzduchu: Konstrukce materiálu jádrového filtru účinně odděluje kapalnou vodní mlhu, olejovou mlhu a nečistoty pevných částic ve stlačeném vzduchu, čímž výrazně zlepšuje provozní spolehlivost a prodlužuje životnost navazujících zařízení využívajících plyn a zajišťuje čistotu média zdroje vzduchu v systému.
2. Inženýrská přizpůsobivost a pohodlí při instalaci: Modulární struktura konstrukce zjednodušuje proces instalace na místě; je vybavena různými řešeními pro odvod kondenzátu (jako jsou ruční/poloautomatické/plně automatické odvodňovače), aby se přizpůsobila různým pracovním podmínkám a návykům údržby.
3. Konfigurace specifikace přechodu: Poskytněte modelovou řadu pokrývající různé rozsahy průtoků a zpracovatelské schopnosti, aby vyhovovaly potřebám široké škály scénářů od přesného přívodu vzduchu do přístrojů až po velká průmyslová zařízení.
4. Možnosti flexibilního rozhraní potrubí: Různé standardní kalibry potrubí jsou standardem, aby byla zajištěna bezproblémová kompatibilita se stávajícími systémy plynovodů, zjednodušila se složitost systémové integrace a zlepšila se efektivita inženýrského nasazení.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Regulátor tlaku řady AR
DALŠÍ：Žádný další článek
  • Důkazní tlak 1.5Mpa{15.3kgf/cm²}
    Maximální provozní tlak 1.0Mpa{10.2kgf/cm²}
    Okolní a teplota tekutiny 5~60 ℃
    Clona sítka 5 μm
    Materiál misky Polykarbonát
    Bowl Guard C-AF1000~2000 (bez)    C-AF3000~5000 (s)
    Poznámka: 2,10,20,40,70,100um pro volitelné

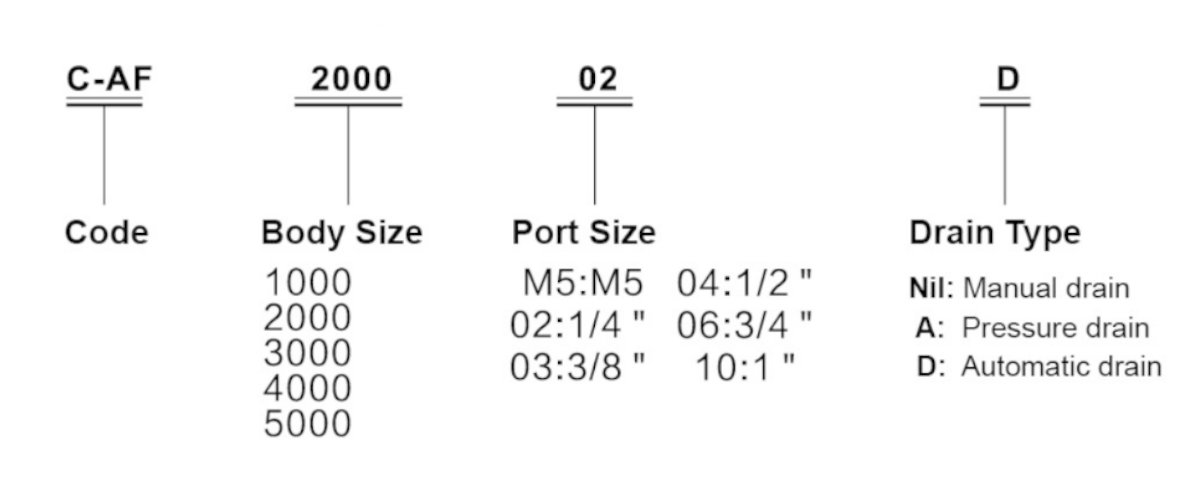

    Model Specifikace Náhradní díly
    Hodnocený tok
    (l/min)     		Velikost portu
    Rc(PT)     		Kapacita misky
    (cm²)     		Hmotnost
    (kgf)     		Kombinace mísy
    Ruční vypouštění Automatické vypouštění Ruční vypouštění Automatické vypouštění
    C-AF1000-M5 C-AF1000-M5D 110 M5×8 4 0.07 C100F AD61
    C-AF2000-02 C-AF2000-02D 750 45661 15 0.19 C200F AD62
    C-AF3000-02 C-AF3000-02D 1500 45661 20 0.29 C300F AD43
    C-AF3000-03 C-AF3000-03D 1500 45724 20 0.29 C300F AD43
    C-AF4000-03 C-AF4000-03D 4000 45724 45 0.55 C400F AD44
    C-AF4000-04 C-AF4000-04D 4000 45659 45 0.55 C400F AD44
    C-AF4000-06 C-AF4000-06D 6000 45720 45 0.58 C400F AD44
    C-AF5000-06 C-AF5000-06D 7000 45720 130 1.08 C400F AD44
    C-AF5000-10 C-AF5000-10D 7000 1 130 1.08 C400F AD44
    Poznámka: 1. Standardní automatický odtok je normálně otevřený (N.O.), zatímco C-AF3000~4000 nabízí také možnost normálně uzavřený (N.C.). Minimální provozní tlak je: normálně otevřeno - 0,1 MPa (1 kgf/cm²), normálně zavřeno - 0,15 MPa (1,5 kgf/cm²).
    2. Při napájecím tlaku 0,7 MPa (7,1 kgf/cm²).

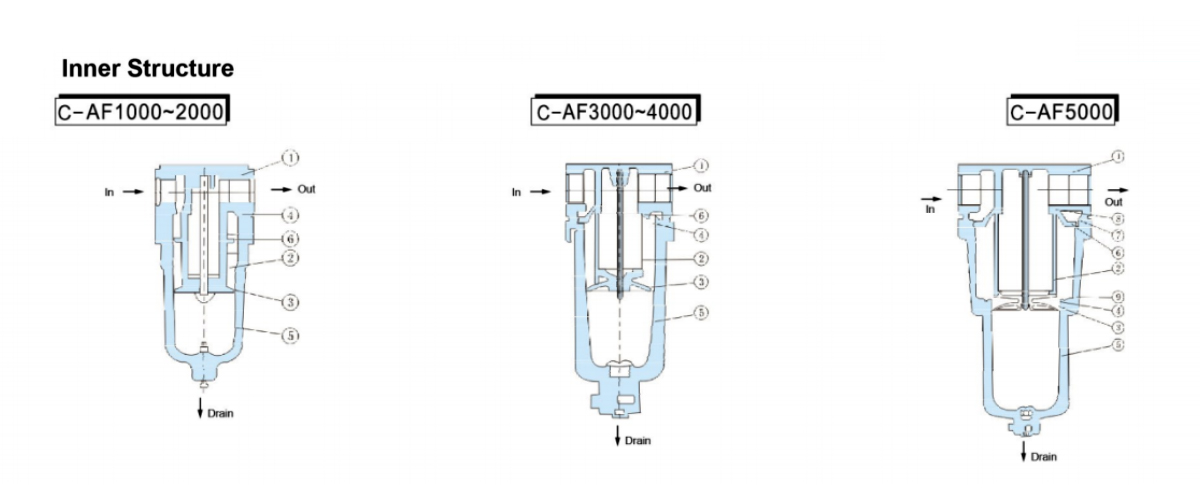

  • Hlavní komponenty
    Položka Jméno Materiál Reamrk
    C-AF1000~2000 C-AF3000～4000/4000-06 C-AF5000
    1 Filtr Bodu Hliník tlakově litý Hliník tlakově litý Hliník tlakově litý Bílá
    9 Vypouštěcí sedadlo - Hliník tlakově litý Bílá

    Položka Jméno Materiál Číslo dílu
    C-AF1000 C-AF2000 C-AF3000 C-AF4000 C-AF4000-06 C-AF5000
    2 Filtrační prvek Pryskyřice - - - - - -
    Mosaz - - - - - -
    3 Přepážka ABS - - - - - -
    4 Těsnicí O-kroužek NBR - - - - - -
    5 Komponenty mísy Polykarbonát - - - - - -
    6 Vychylovací deska ABS - - - - - -
    7 Těsnicí O-kroužek NBR - - - - - -
    8 Těsnění NBR - - - - - -

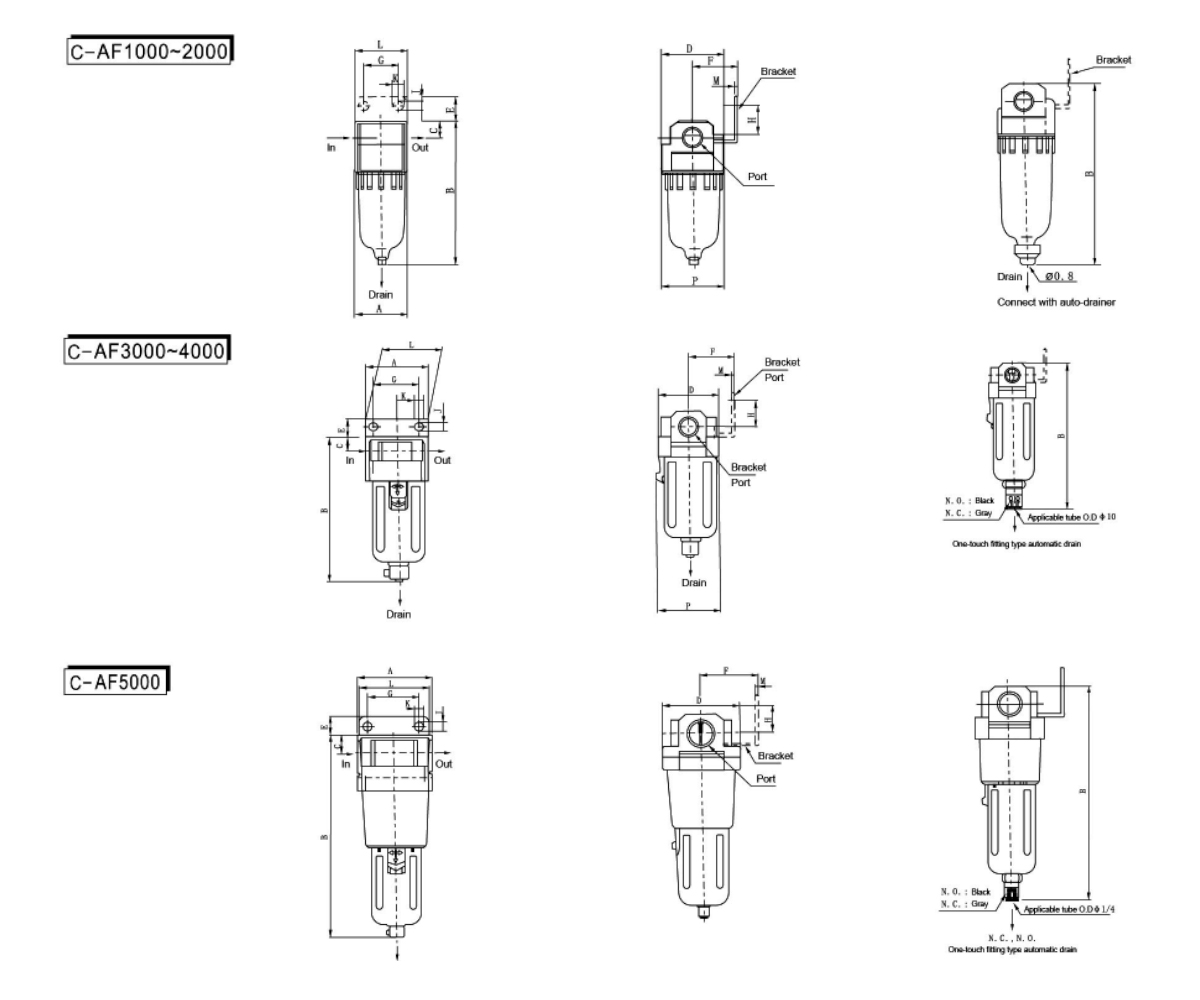

    Model Velikost portu A B C D E F G H J K L M P Spojte se s
    Auto-drainer
    C-AF1000 M5×0,8 25 66 7 25 - - - - - - - - 26.5 86.5
    C-AF2000 45661 40 97.5 11 40 17 30 27 22 5.4 8.4 40 2.3 40 120.5
    C-AF3000 1/4 ·3/8 53 132.5 14 53 16 41 40 23 6.5 8 53 2.3 56 170
    C-AF4000 3/8 · 1/2 70 168.5 18 70 17 50 54 26 8.5 10.5 70 2.3 73 206
    C-AF4000-06 45720 75 172.5 20 70 14 50 54 25 8.5 10.5 70 2.3 73 210
    C-AF5000 3/4 ·1 90 247.5 24 90 23 70 66 35 11 13 90 3.2 90 285.5
