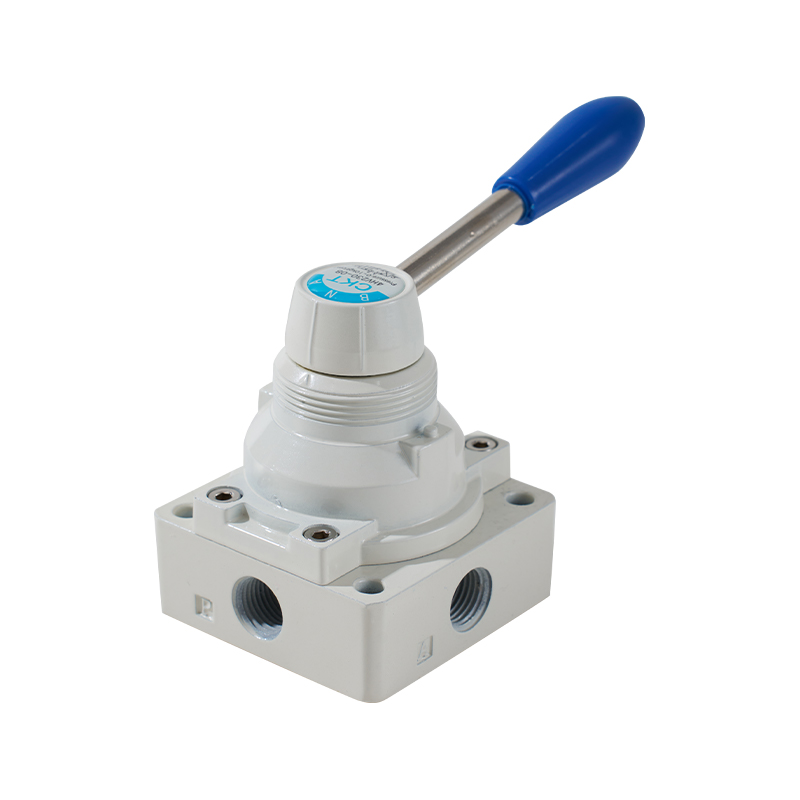

1. Lehká zpětná rotace, dobrý pocit z ruky, přesné umístění;
2. Velká efektivní průtoková plocha, malá tlaková ztráta;
3. K dispozici jsou dva typy instalace: panel a spodní, instalace panelu s montážními maticemi.
| Standardní specifikace | ||||||
| Model | 4HV2□□ -06 (L) | 4HV2□□ -08 (L) | 4HV3□□ -08 (L) | 4HV3□□ -10 (L) | 4HV4□□ -15 (L) | 4HV4□□ -20 (L) |
| Tekutina | Vzduch (pro filtraci 40μm filtrační vložkou) | |||||
| Akce | Manuální ovládání typu s přímým působením | |||||
| Velikost portu | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| Efektivní sekční plocha | 14,0 mm² (Cv=0,78) | 16,0 mm² (Cv=0,89) | 30,0 mm² (Cv=1,67) | 33,0 mm² (Cv=1,83) | 88,0 mm² (Cv=4,89) | 95,0 mm² (Cv=5,27) |
| Pozice | 4 port 2 pozice, 4 port 3 pozice | |||||
| Mazání | Není vyžadováno | |||||
| Rozsah provozního tlaku | 0~1,0MPa (0~145psi) | |||||
| Důkazný tlak | 1,5 MPa (215 psi) | |||||
| Provozní teplota | -20~70 ℃ | |||||
| Provozní úhel | 90° (45° pokud 4 porty 3 pozice) | |||||

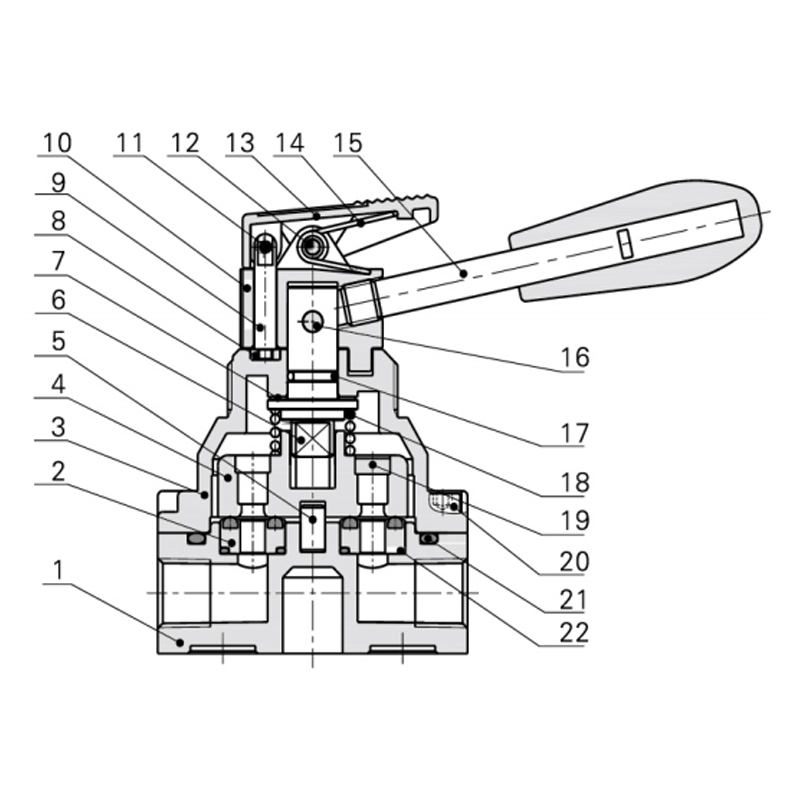

| Položka | Model | Položka | Model |
| 1 | Hlavní tělo | 12 | Pin-1 |
| 2 | Těsnicí základna | 13 | Přední strana obálky |
| 3 | Víko ventilu | 14 | jaro |
| 4 | Zástrčka ventilu | 15 | Rukojeť |
| 5 | Pin sloupce | 16 | Pin-2 |
| 6 | Hřídel | 17 | Hřídel O Ring |
| 7 | Podložka | 18 | jaro |
| 8 | Upevňovací deska | 19 | Železná deska |
| 9 | Zamykací kolík | 20 | Upevňovací šroub |
| 10 | Víčko ventilu | 21 | Hlavní tělo O-ring |
| 11 | jaro Pin | 22 | Těsnicí základna O-ring |

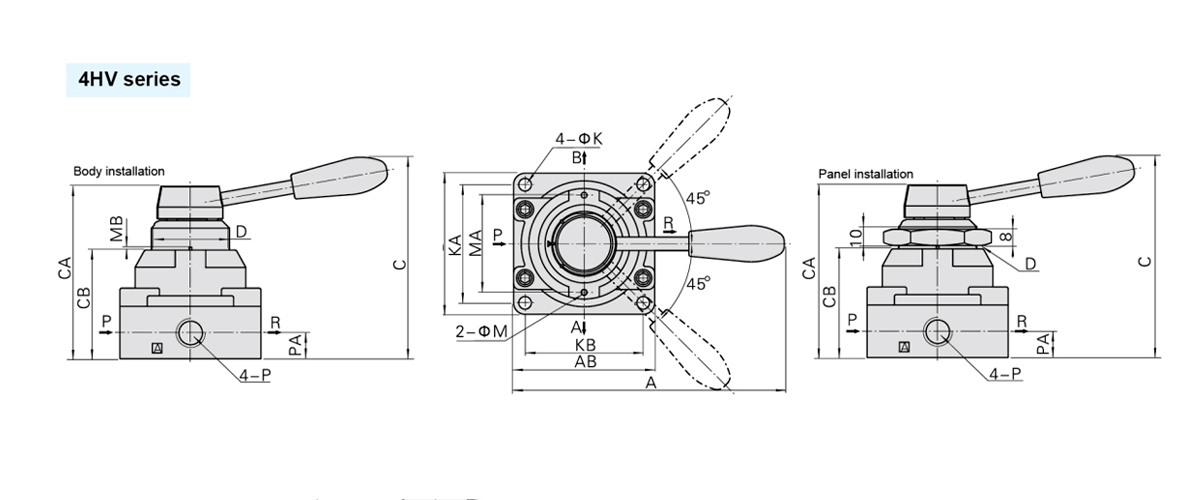

| Model/Symbol | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3 / 4 $ $ | 18 |

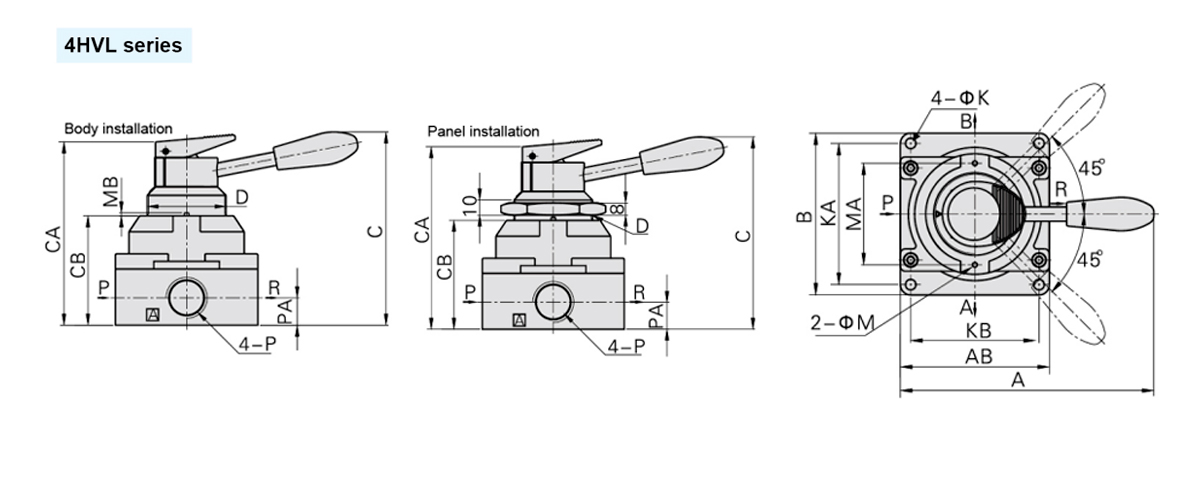

| Model/Symbol | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3 / 4 $ $ | 18 |
