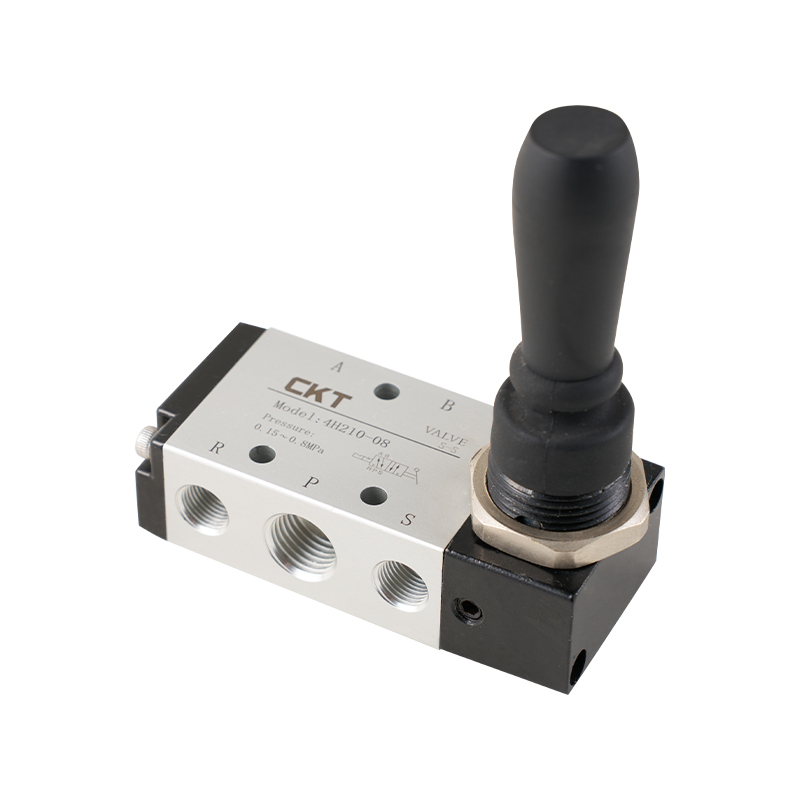

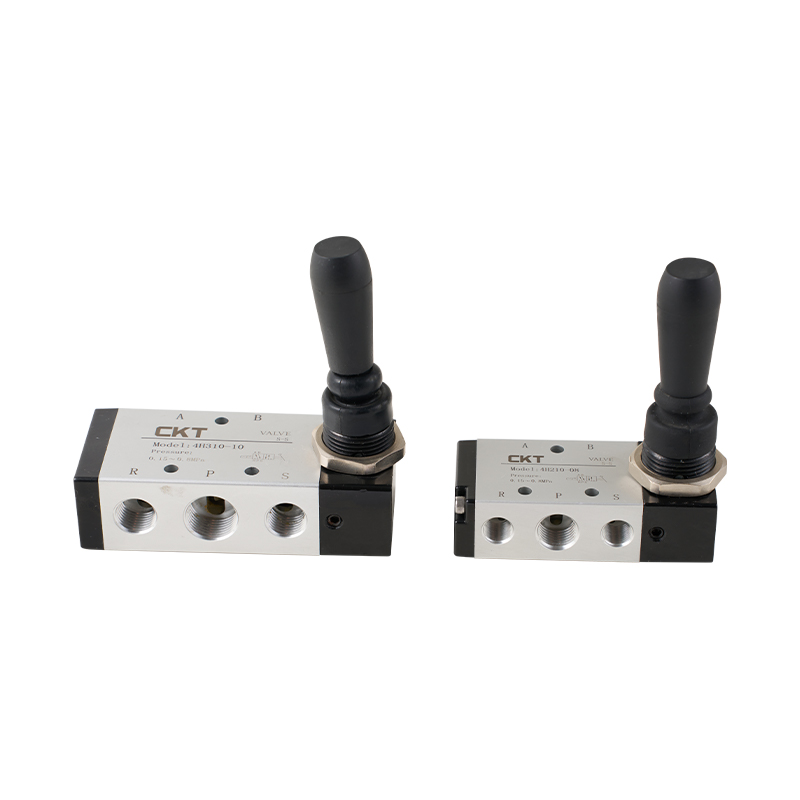

5cestný ruční ventil řady 4H

5cestný ruční ventil řady 4H je základní ruční reverzní ovládací prvek určený pro přesné spínání přívodních a výfukových cest dvojčinných válců nebo jiných pohonů v průmyslových pneumatických systémech.

Hlavní vlastnosti:
Spolehlivý a přesný provoz: Je přijata intuitivní metoda ručního pohonu, proces ovládání dříku ventilu je hladký a polohování je jasné a jasné, což zajišťuje přesnost spínání a pocit důvěry v provoz.

Kompaktní těsnící struktura: Konstrukce jádra ventilu s posuvným sloupkem v kombinaci se sofistikovaným řešením těsnění účinně izoluje vnitřní úniky, celkové uspořádání konstrukce je vynikající, hmotnost je nízká a každodenní údržba a demontáž jsou pohodlné.

Dlouhodobý provoz s nízkým odporem: Kanál vnitřního otvoru klíče je ošetřen specifickou metodou povrchové úpravy, která výrazně snižuje třecí odpor vnitřních pohyblivých částí a pomáhá prodloužit celkovou životnost ventilu.

Bezúdržbové mazání: Konstrukce nevyžaduje k mazání externí mazací olej, což zjednodušuje proces použití a snižuje nároky na následnou údržbu.

Pohodlná instalace a přizpůsobení: Funkce instalace panelu je poskytována pro zjednodušení procesu integrace systému a instalace je jednoduchá a stabilní, což zvyšuje použitelnost ventilu v různých aplikačních scénářích.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：4HV Series 2/3 4cestný ruční ventil
DALŠÍ：Žádný další článek

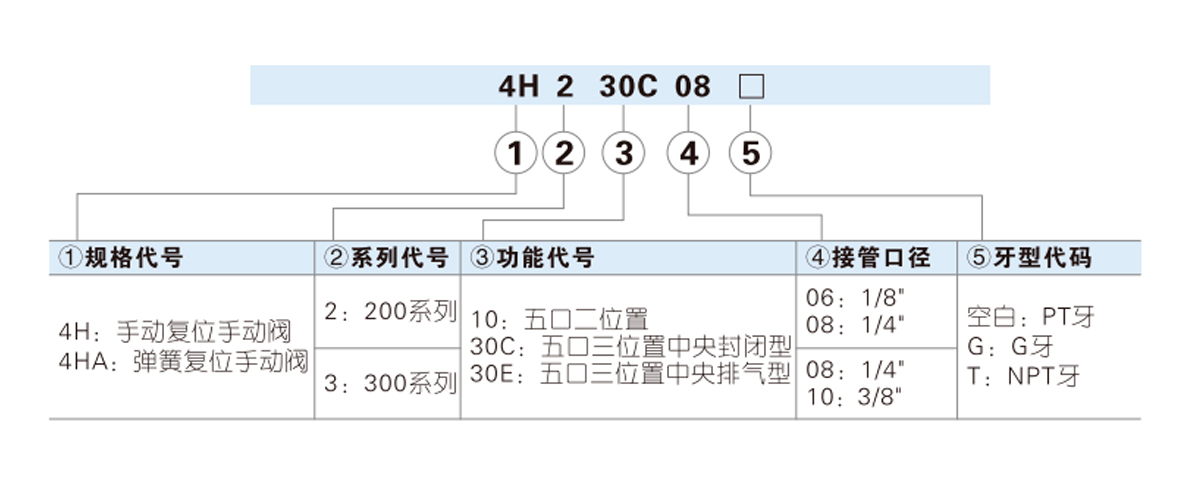

  • Model 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Pracovní médium Vzduch (filtrovaný 40μm nebo více)
    Provozní režim Ruční přímočinné
    Průměr měřidla [Poznámka 1] Vstup = výstup
    =Výfuk vzduchu = PT1/8     		Vstup = výstup =PT1/4;
    Výfuk = PT1/8     		Vstup = výstup
    =Výfuk vzduchu = PT1/4     		Vstup = výstup =PT3/8;
    Výfuk = PT1/4
    Efektivní plocha průřezu [Poznámka 3] 4H210-08:17,0 mm² (Cv=1,0)
    4H230C-08:13,6 mm² (Cv=0,8)     		4H310-10:28,0 mm² (Cv=1,65)
    4H330C-10:21,3 mm² (Cv=1,25)
    Počet pozic 5-port 2-polohový 5-port 3-polohový 5-port 2-polohový 5-port 3-polohový 5-port 2-polohový 5-port 3-polohový 5-port 2-polohový 5-port 3-polohový
    Mazání [Poznámka 2] Ne
    Rozsah provozního tlaku 0~1,0MPa (0~145psi)
    Zaručená tlaková odolnost 1,5 MPa (215 psi)
    Provozní teplota -20~70 ℃
    Materiál těla hliník
    Provozní úhel výkyvu ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Poznámka 1] Pro přijímač jsou k dispozici zuby G a NPT.
    [Poznámka 2] Pokud dochází k mazání olejem, nesmí se zastavit uprostřed a doporučené mazivo je ISO VG32 nebo olej stejné třídy.
    [Poznámka 3] Efektivní průřezová plocha a hodnoty Cv jsou vypočteny na základě testovacích dat toku.

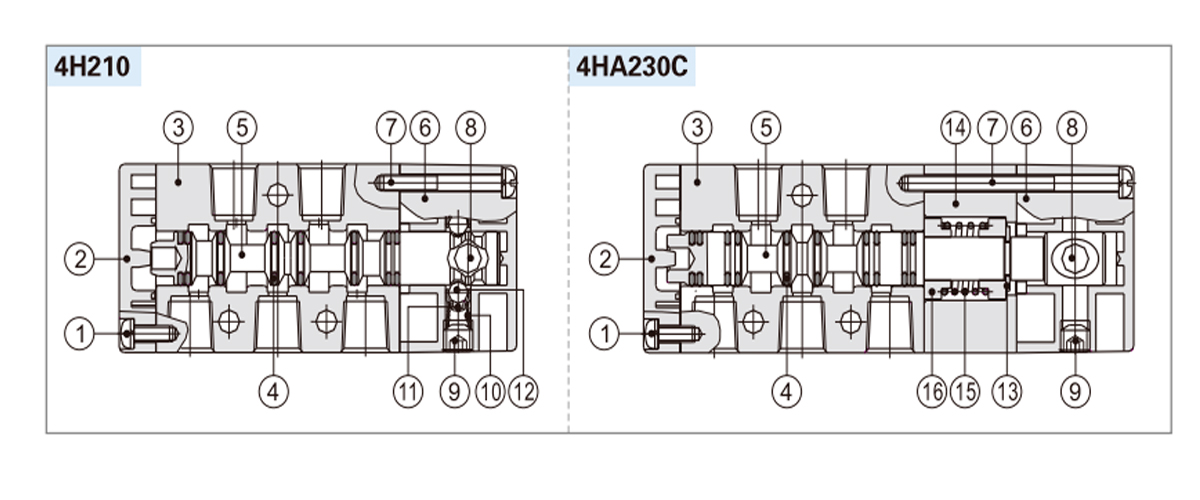

  • ŽÁDNÝ. Jméno ŽÁDNÝ. Jméno
    1 Phillips šrouby s kulatou hlavou 9 Dorazový šroub s vnitřním šestihranem
    2 Spodní kryt 10 jaro
    3 Tělo 11 Chránič míče
    4 O-kroužek 12 Míč
    5 Cívka 13 E-kroužek
    6 Ručně ovládaný horní kryt ventilu 14 Boční kryt
    7 Phillips šrouby s kulatou hlavou 15 jaro
    8 Hlava hřídele 16 Vratný držák

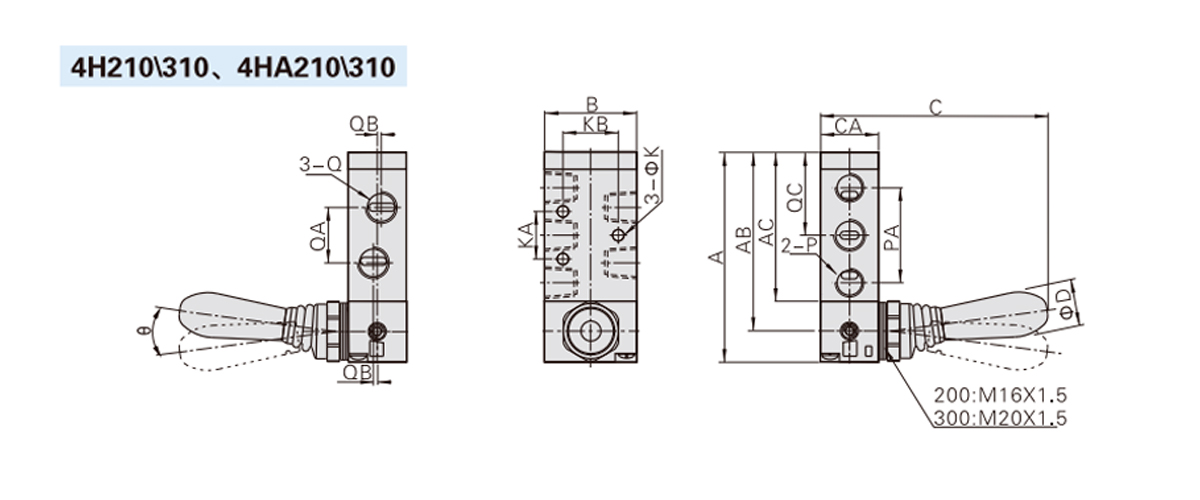

    Model/Symbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3 / 8 $ $ 24 2 40.5 18

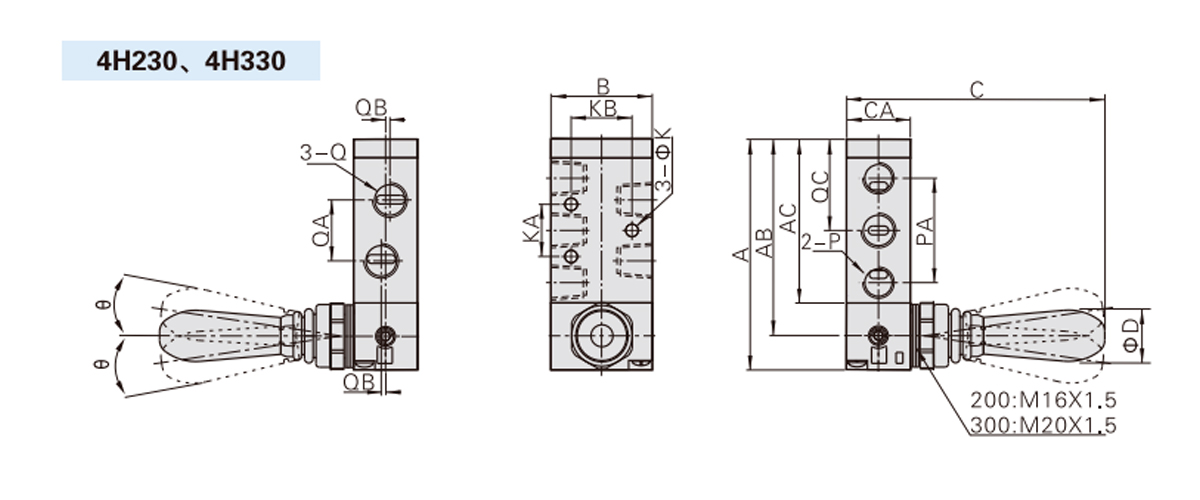

    Model/Symbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3 / 8 $ $ 24 2 40.5 10

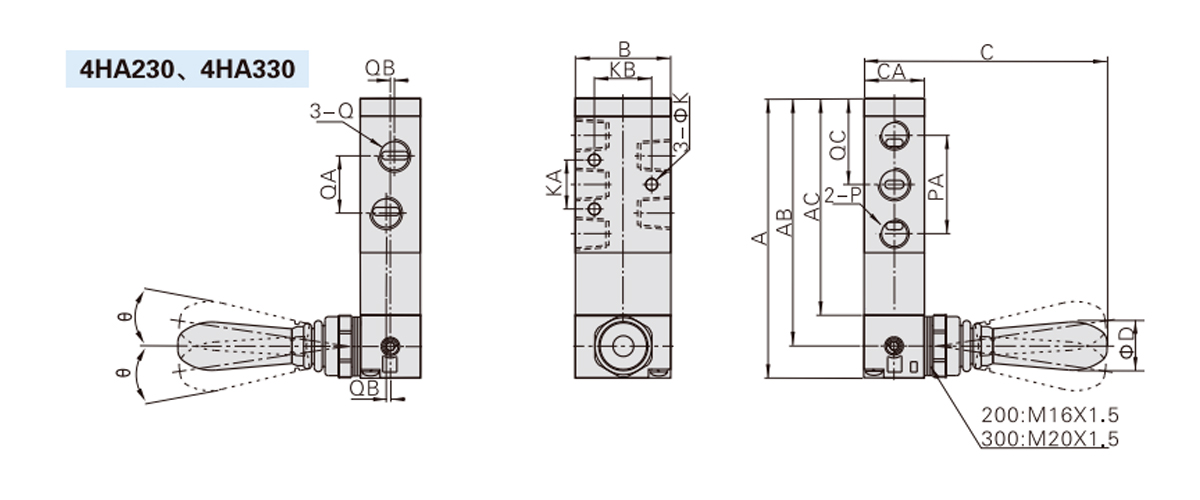

    Model/Symbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3 / 8 $ $ 24 2 40.5 10
