Malý bezplatný instalační válec řady CUJB Dodavatelé

Domů / Produkty / Vzduchový válec / Volný montážní válec / Malý bezplatný instalační válec řady CUJB

Malý bezplatný instalační válec řady CUJB Malý bezplatný instalační válec řady CUJB
  • Malý bezplatný instalační válec řady CUJB
  • Malý bezplatný instalační válec řady CUJB
Volný montážní válec

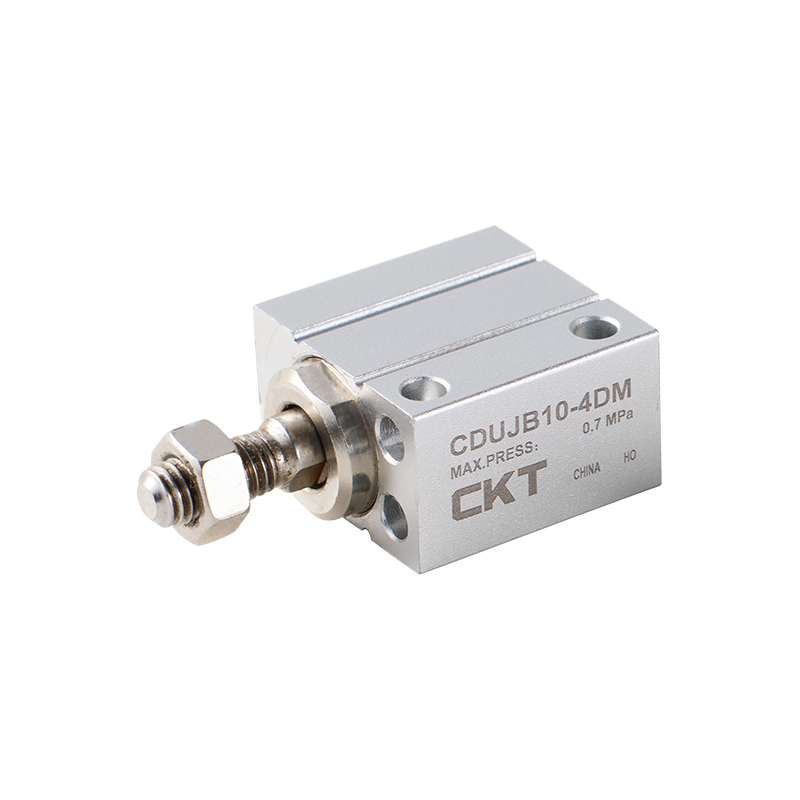

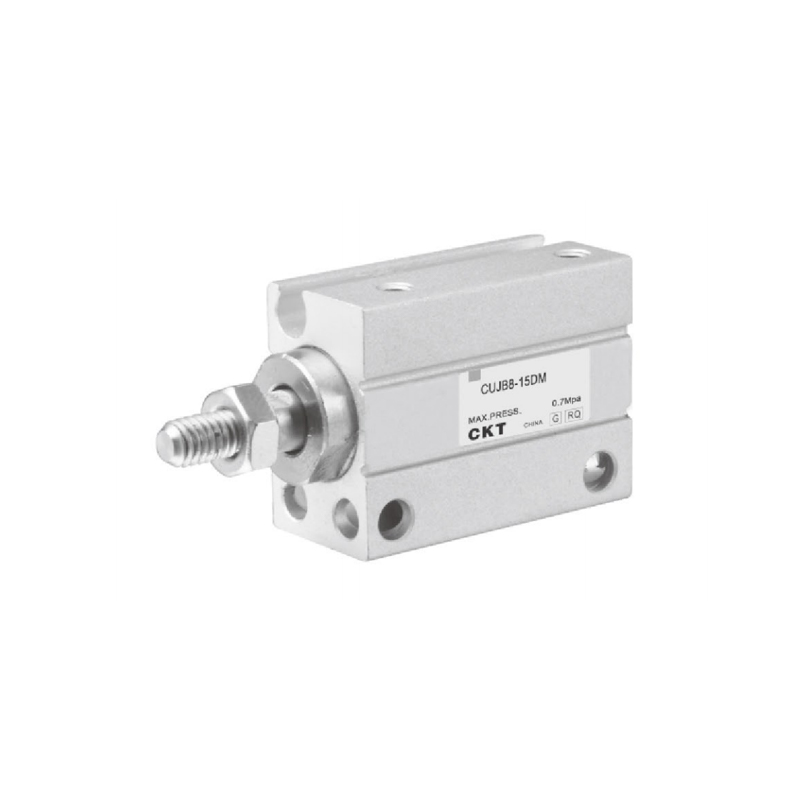

Malý bezplatný instalační válec řady CUJB

Malý volný instalační válec řady CUJB je vhodný pro prostorově omezené pracovní podmínky. Jeho základní vlastností je, že poskytuje základní lineární pohyb a zároveň dosahuje vysoce flexibilní mechanické integrace a možností rozšíření senzoru na základě strukturální optimalizace.

Klíčové vlastnosti

● Design kompatibilní s vícesměrnou instalací
Hlavní tělo integruje více referenčních pevných rozhraní, podporuje rychlé polohování a zamykání ve čtyřech směrech axiální/radiální a výrazně zlepšuje přizpůsobivost sestavy zařízení a volnost prostorového uspořádání.

● Rozšiřitelný modul pro snímání polohy
Sada vestavěného magnetického kroužku může být volitelně vybavena pro generování signálů posunu prostřednictvím principu bezkontaktní magnetické vazby, která poskytuje základní stavovou zpětnou vazbu pro řízení pneumatického systému v uzavřené smyčce.

● Integrovaná struktura připojení snímače
Těleso válce je přednastaveno se standardizovanými vodicími drážkami senzorového spínače, které jsou kompatibilní s polohovací instalací hlavních bezdotykových spínačů bez použití nástrojů, což zjednodušuje proces přidávání funkcí jednotky detekce polohy.

● Vysoce přizpůsobivá konfigurace mechanického rozhraní
Konec pístnice využívá průmyslové univerzální paradigma připojení a díky vícerozměrnému montážnímu povrchu hlavního těla může realizovat nasazení řešení propojení mechanismu bez směrových omezení.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Volně montovaný válec řady CU/CUK
  • Velikost otvoru (mm) 4 6 8 10
    Tekutina vzduch
    Akce Dvojčinný Jednočinný: Pružinový návrat
    Max.Operating Pressure 0,7 MPa
    Min.Provoz
    Tlak (MPa)     		Dvojité působení 0.15 0.1
    Samostatný herecký výkon 0.35 0.3 0.2
    Okolní a teplota tekutiny S automatickým přepínáním:-10~60℃,Bez automatického přepínání:-10~70℃
    Tekutina Nic
    Provozní rychlost pístu 50~500 mm/s
    Tolerance délky tahu 0.50
    Mazání Není vyžadováno
    Montáž Průchozí otvor, volná montáž
    Velikost portu M3 × 0,5 $ $

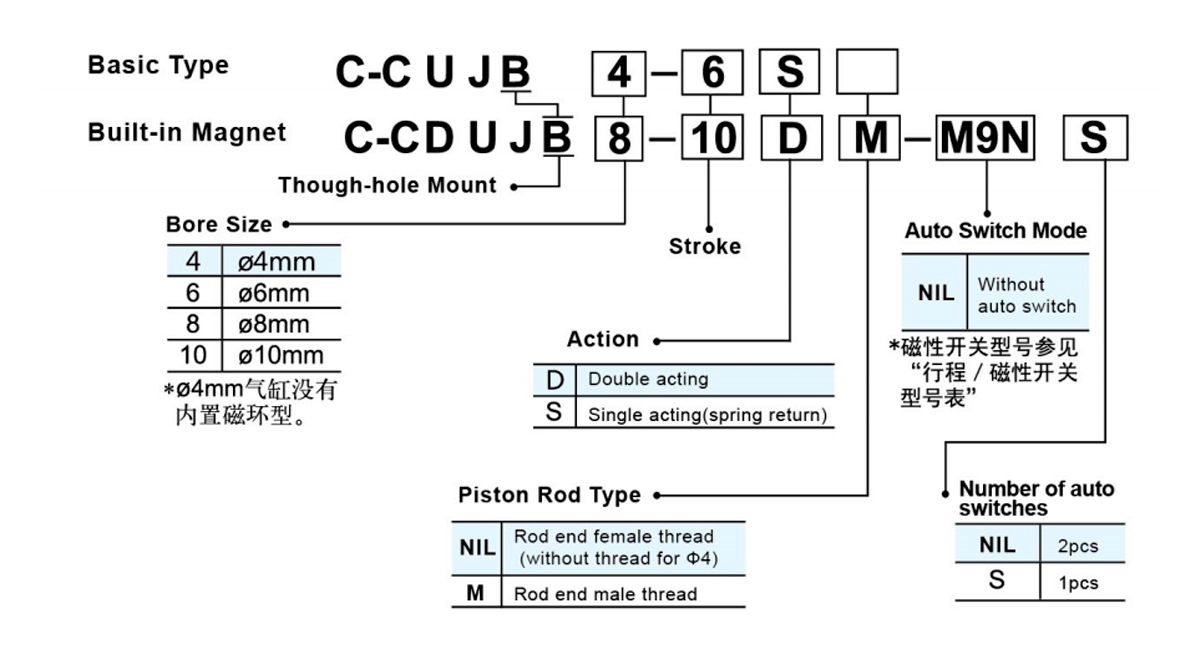

  • Model zdvihu/automatického přepínání

    Velikost otvoru
    (mm)     		Zdvih (mm) Instalace kolejí
    Dvojité působení Samostatný herecký výkon *Automatické přepínání modelu
    4 4,6,8,10,15,20 4,6 M9N
    M9P
    M9B
    6 4,6,8,10,15,20,25,30 4,6,8
    8 4,6,8,10,15,20,25,30 4,6,8,10
    10
    Za magnetickým spínačem Číslo modelu je délka vodiče označena symbolem: žádný symbol neoznačuje 0,5 m, L označuje 3 m a Z označuje 5 m.

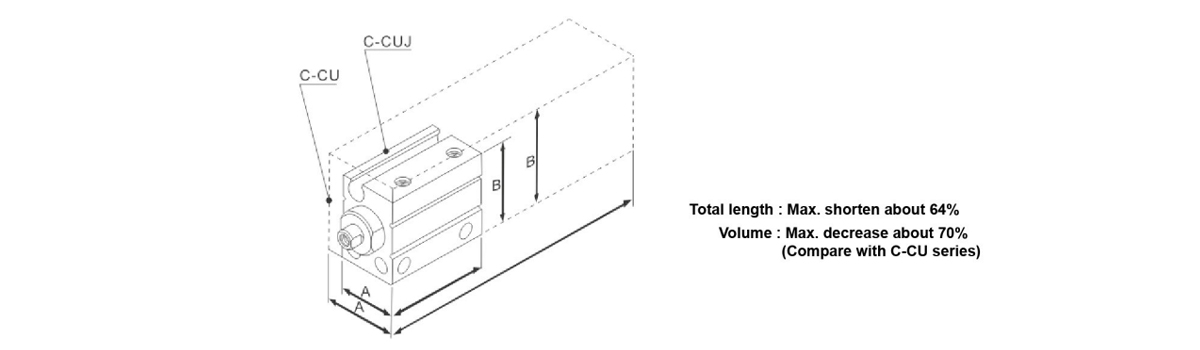

  • Menší objem
    Minimální průměr válce 04 mm
    Velikost otvoru A B C
    4 10 15 13
    6 13(13) 19(22) 13(33)
    8 13 21 13
    10 13,5 (15) 22(24) 13(36)
    (): Rozměry řady C-CU jsou uvedeny v závorkách.

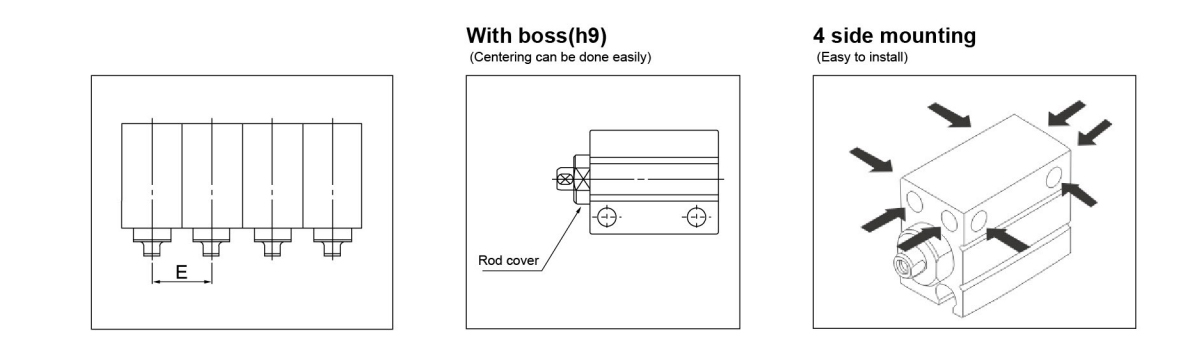

    Zkraťte vzdálenost
    (Snadné použití vedle sebe)
    Velikost otvoru E
    4 10
    6 13
    8 13
    10 13.5

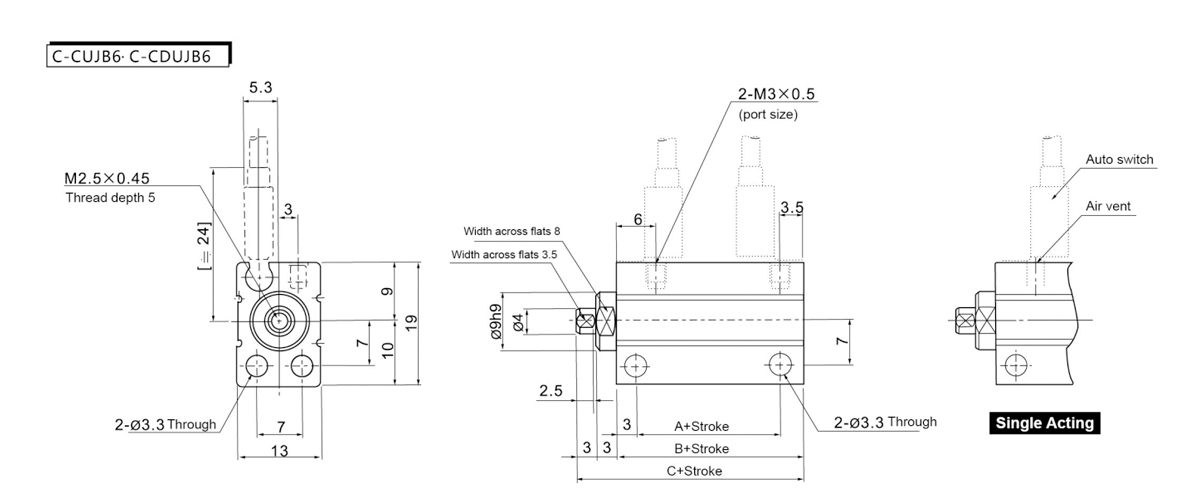

    Model A B C
    C-CUJB6 6.5 13 19
    C-CDUJB6 11.5 18 24

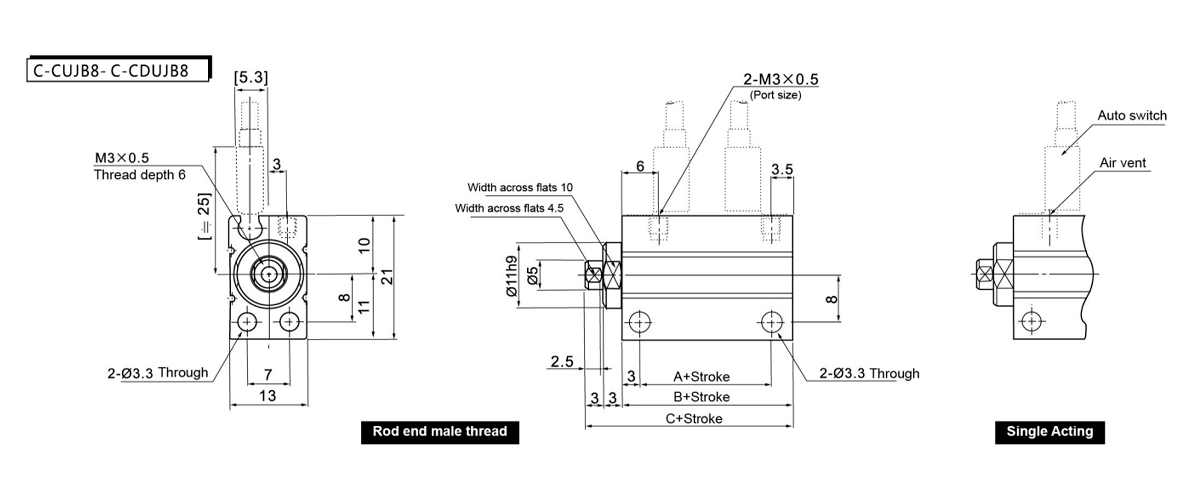

    Model A B C
    C-CUJB8 6.5 13 19
    C-CDUJB8 11.5 18 24

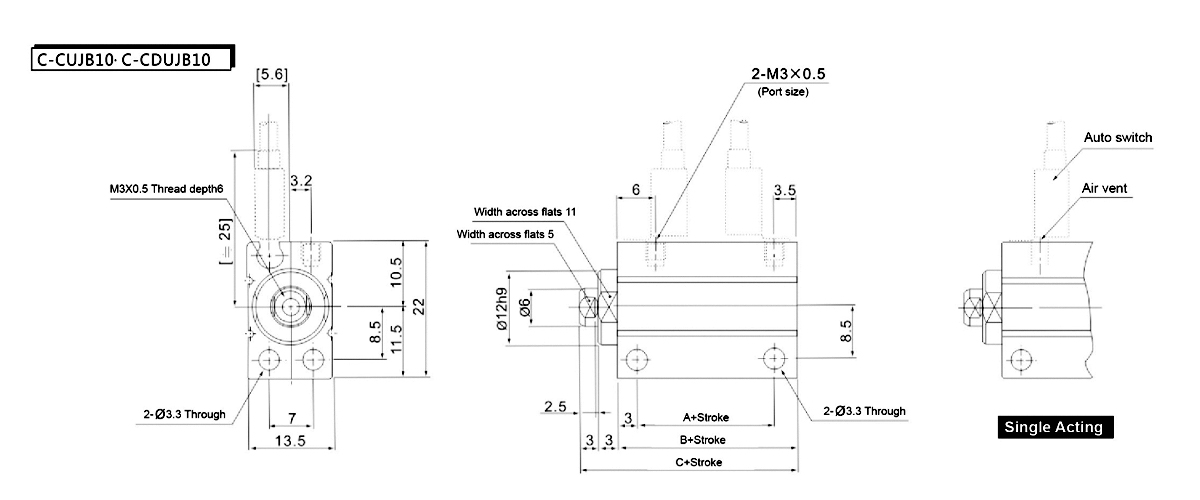

    Model A B C
    C-CUJB10 6.5 13 19
    C-CDUJB10 11.5 18 24
