Volně montovaný válec řady CU/CUK
  • Volně montovaný válec řady CU/CUK
Volný montážní válec

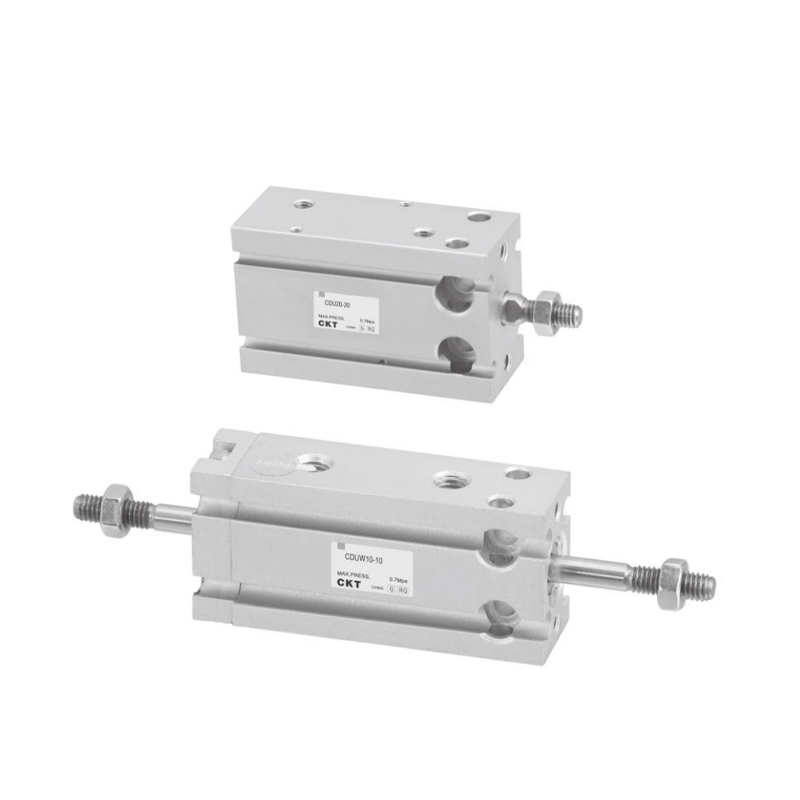

Volně montovaný válec řady CU/CUK

Volně montovaný válec řady CU/CUK je modulární válec s volnou montáží, který dosahuje vysoce flexibilní mechanické integrace prostřednictvím strukturální optimalizace. Jeho design se zaměřuje na zjednodušení procesu instalace a přizpůsobení se více pracovním podmínkám a je vhodný pro požadavky na přesné řízení pohybu při scénářích dynamického zatížení.

Základní vlastnosti
▸ Strukturální volnost: Tělo poskytuje víceosá pevná rozhraní, podporuje nestandardní instalační polohy a eliminuje komponenty adaptéru;

▸ Lehká a kompaktní konstrukce: Konstrukce těla s nízkou setrvačností výrazně snižuje zatížení systému a optimalizuje využití prostoru;

▸ Více možností specifikace: Pokrývá širokou škálu průměrů válců a kombinací zdvihů, přizpůsobuje se různým scénářům zatížení a zdvihu;

▸ Vodítko s vysokou stabilitou: Jednodílná přesně broušená vodicí konstrukce pístnice pro dosažení dlouhodobého a stabilního provozu bez oleje;

▸ Vestavěný senzorový systém: Zabudovaný design obalu spínače s magnetickou spojkou eliminuje riziko vnějšího rušení a integruje zpětnou vazbu o poloze.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Malý bezplatný instalační válec řady CUJB
DALŠÍ：Žádný další článek
  • Velikost otvoru (mm) 6 10 16 20 25 32
    Tekutina vzduch
    Akce Dvojí působení
    Jednočinné: Pružinový návrat/prodloužení
    Max.Provozní Tlak 0,7 MPa
    Min.
    Operating
    Pressure
    (MPa)     		Dvojité
    herectví     		Jediný pól 0.12 0.06 0.05
    Dvojité rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Nerotační dvoutyčový typ 0.18 0.13 0.11
    Svobodný
    herectví     		Standardní 0.2 0.15 0.13
    Neotočná tyč 0.23 0.18 0.16
    Okolní a teplota tekutiny S automatickým přepínáním:-10~60℃,Bez automatického přepínání:-10~70℃
    Polštář Gumový nárazník na obou koncích
    Rychlost pístu 50~500 mm/s
    Tolerance délky tahu (mm) 1
    Mazání Není vyžadováno
    Montáž Volná montáž (několik montážních slotů)
    Přesnost bez rotace tyče ±0,8° ±0,5°
    Velikost portu M5×0,8 45665
    *Pokud je nutné mazání, použijte turbínový olej č. 1 ISOVG32.

  • Model StrokelAuto Switch
    Bore
    velikost
    (mm)     		Standardní zdvih (mm) Dlouhý tah
    (dvojité hraní)
    *Automatické přepínání modelu
    (přímé připojení)
    Dvojité působení Samostatný herecký výkon
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32

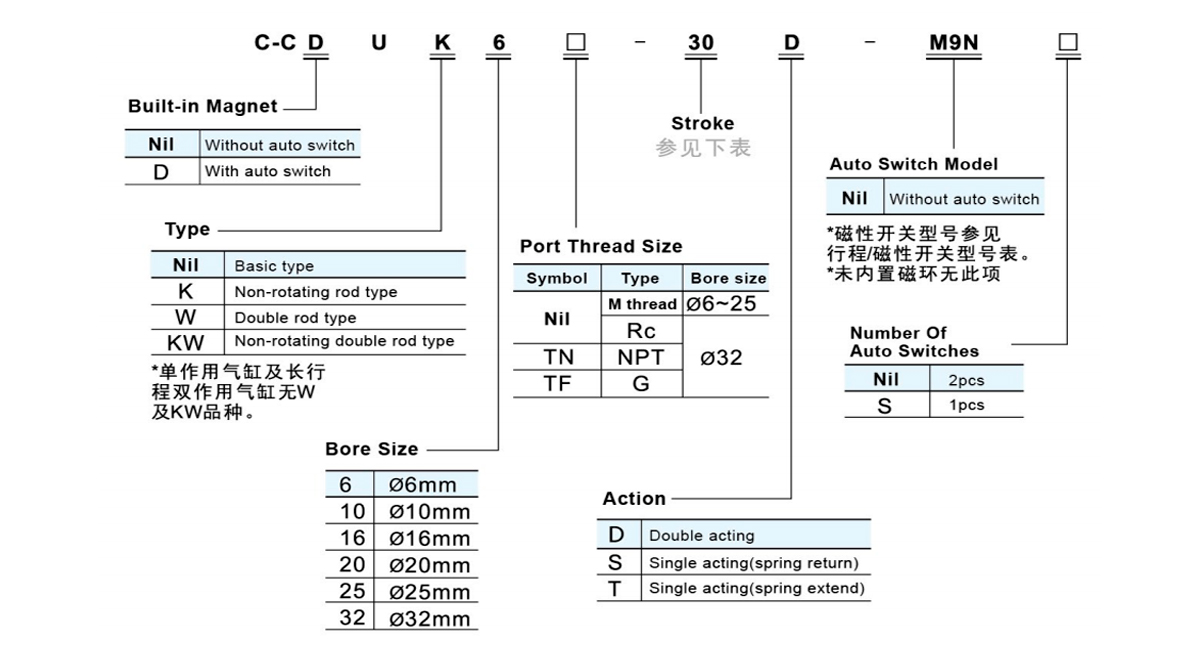

    Označení délky drátu: Bez označení - 0,5 m, L - 3 m, Z - 5 m Příklad: M9N, M9NL

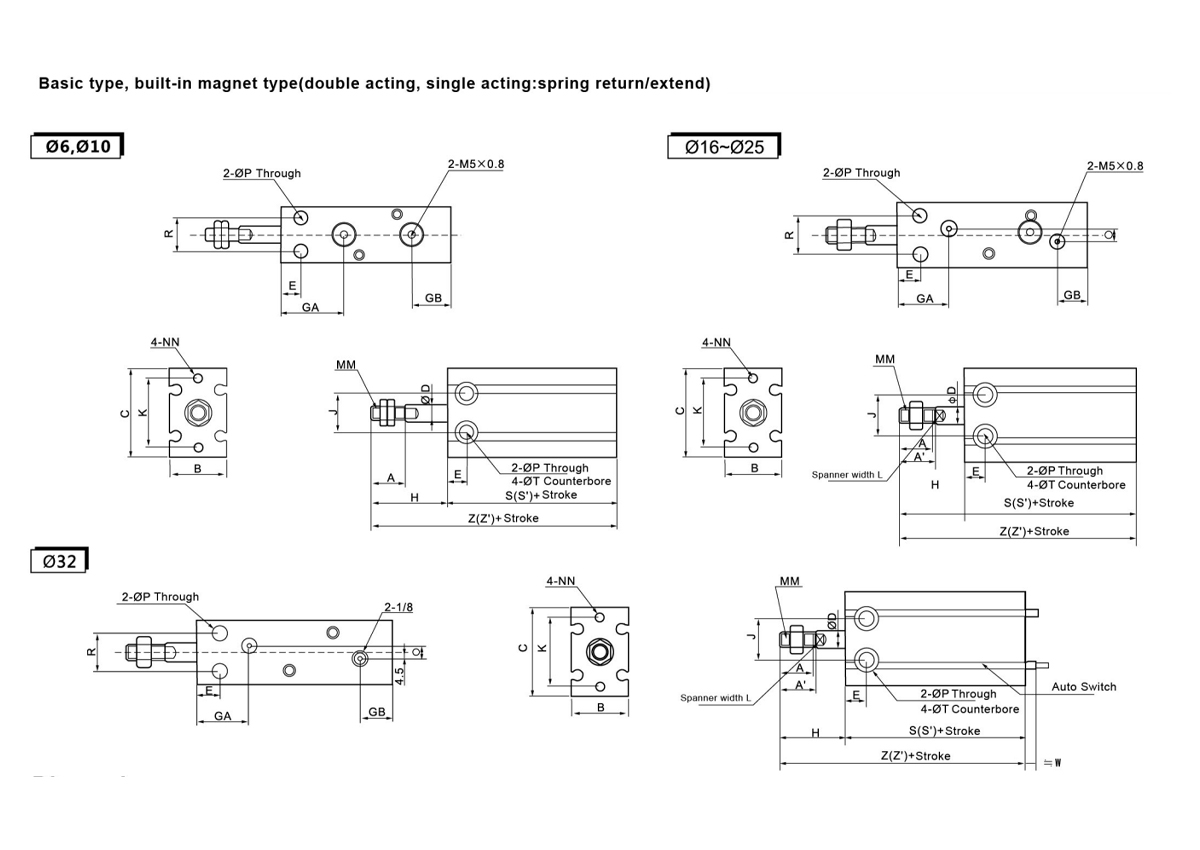

  • Dimenze
    Model A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Hluboké5     		3.2 - 7 6hluboký4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6hluboký5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6 hloubka6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6 × 1,0 M5×0,8 Deep8 5.5 9 16 9,3 hloubka8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8 × 1,25 M5×0,8Deep8 5.5 9 20 9.3 hloubka9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6 × 1,0Deep9 6.6 13.5 24 11hluboké11.5
    Dvojitě působící dimenze
    Model H Základní typ Vestavěný magnet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 $ $ 52 79
    Jednočinný (jarní návrat) rozměr
    Model H Základní typ Vestavěný magnet
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 $ $ 57 62 72 84 89 99
    Jednočinný (jarní extend) rozměr
    Model H Základní typ Vestavěný magnet
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 $ $ 57 62 72 89 99 114

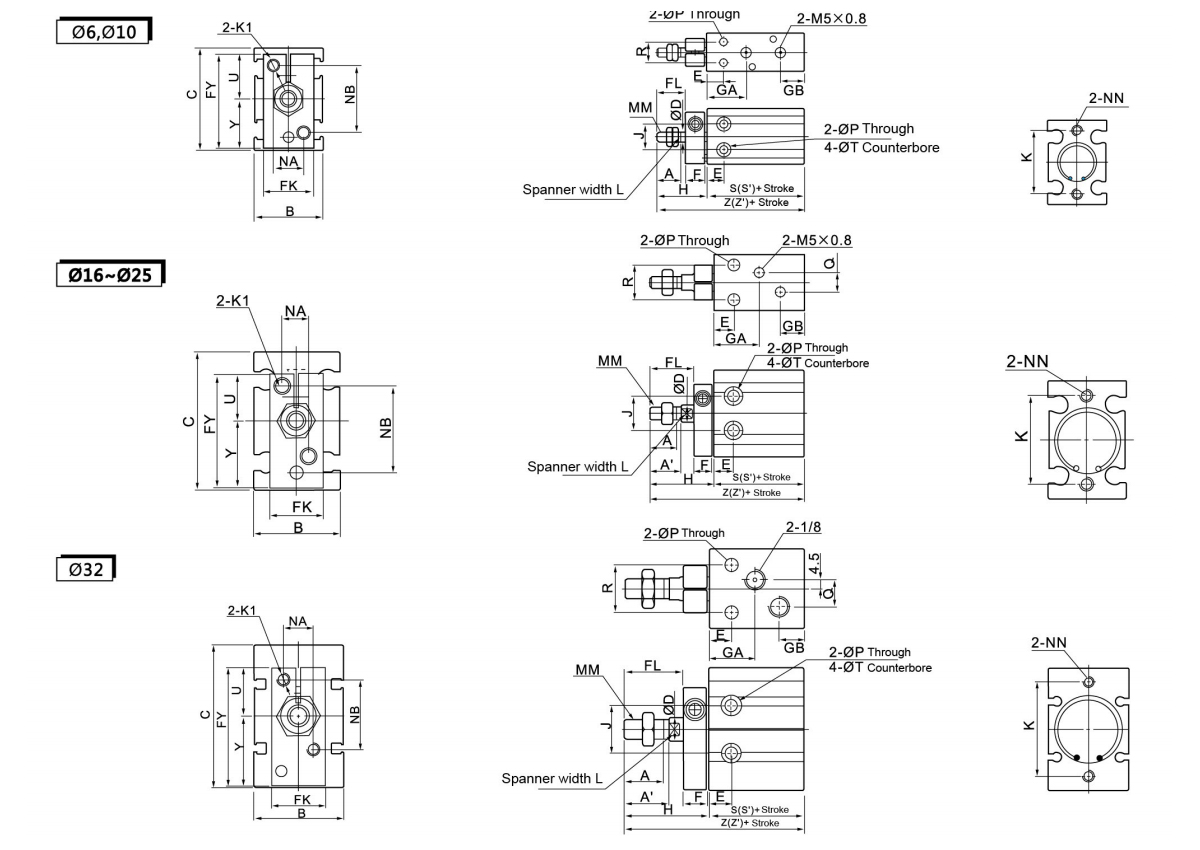

    Dimenze
    Model A A' B C ØD E F FL FK FY GA GB H J K L MM NA Pozn NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6hluboký4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6hluboký5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6 hloubka6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6 × 1,0 8 20 M5×0,8deep8 5.5 9 16 9,3 hloubka8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8 × 1,25 10 28 M5×0,8deep8 5.5 9 20 9.3 hloubka9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6 × 1,0deep9 6.6 13.5 24 11hluboké11.5 21 30.5 M5
    Dvojitě působící dimenze
    Model H Bez Auto
    Přepnout     		Vestavěný
    Magnetický spínač
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 $ $ 52 94
    Jednočinný (jarní návrat) rozměr
    Model H Bez automatického přepínání Vestavěný magnet Switch
    S Z W S Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 $ $ 57 62 72 99 104 114
    Jednočinný (jarní extend) rozměr
    Model H ØT U Y Bez Auto Switch Vestavěný magnet Switch
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ UK6-□T 23 28 33 6Hluboké4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Hluboká5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6 Hluboké6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5 Hluboká 8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5 Hluboké9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Hluboká11.5 21 30.5 47 52 62 94 104 119 -4 $ $ 57 62 72 104 114 129
