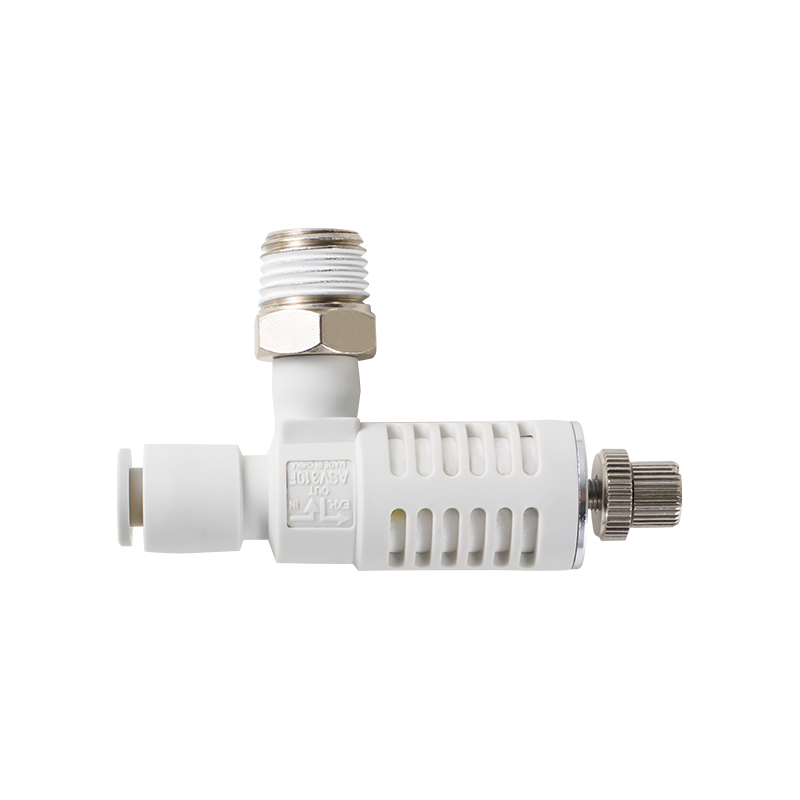

Rychlý výfukový ventil řady ASV
  • Rychlý výfukový ventil řady ASV
Ventil řízení průtoku/zpětný ventil

Rychlý výfukový ventil řady ASV

Rychlý výfukový ventil řady ASV je speciální ventil používaný k urychlení výfukového procesu pohonu v pneumatickém systému. Zkracuje dobu odezvy resetu válce nebo pneumatické součásti optimalizací výfukové cesty a zlepšuje dynamický výkon systému.

Základní vlastnosti
Optimalizace výfukové cesty

Vytvořte nízkoodporový kanál přímo do atmosféry, abyste zajistili nerušené odlehčení tlaku plynu ve vnitřní dutině pohonu a eliminovali zpoždění akce způsobené protitlakem.


Integrovaný funkční design

Těleso s jedním ventilem integruje dvojí funkci odklonění rozdílu sacího tlaku a rychlého výfuku bez potřeby externích složitých řídicích obvodů, což zjednodušuje strukturu systému.


Adaptabilita pracovních podmínek

Vnitřní struktura dynamické rovnováhy se přizpůsobuje kolísání tlaku vzduchu a udržuje stabilní charakteristiky výfuku za podmínek častého start-stop nebo mutace zatížení.


Zlepšení účinnosti systému

Zkrácením výfukového cyklu a zkrácením doby nečinnosti zařízení se nepřímo zlepšuje rychlost cyklu a účinnost využití energie pneumatického zařízení.


Mechanismus zmírnění chyb

Automaticky přepnout do režimu odsávání při přerušení přívodu vzduchu, aby se zabránilo nekontrolovatelnému posunutí pohonu v důsledku zbytkového tlaku.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Zpětný ventil řady AK
DALŠÍ：Regulační ventil rychlosti řady ASP s pilotně ovládaným zpětným ventilem

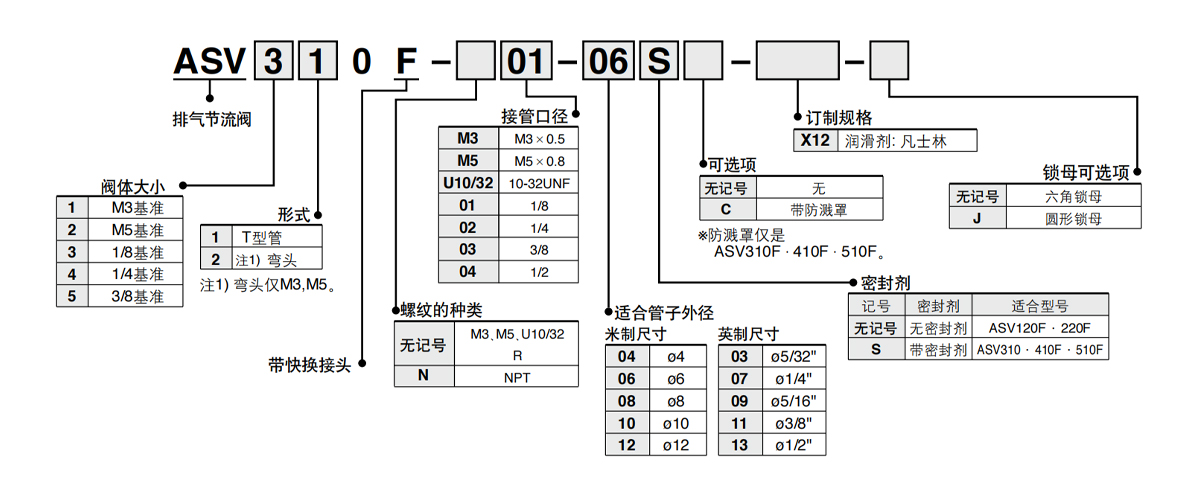

  • Model ASV120F ASV220F ASV310F ·410F ASV510F
    Použitá kapalina vzduch
    Zaručená tlaková odolnost 1,5 MPa
    Maximální provozní tlak 1 MPa
    Minimální provozní tlak 0,1 MPa
    Okolní teplota a teplota kapaliny -5 až 60 °C (ale nezmrazené)
    Poznámka 1 Vhodný materiál potrubí Nylon, měkký nylon, polyuretan
    Volitelné Kruhová pojistná matice S ochranou proti stříkající vodě, kulatou pojistnou maticí
    Poznámka 1) Věnujte pozornost maximálnímu provoznímu tlaku měkkého nylonu a polyuretanu.

    Integrovaný rychlý výfukový ventil a výfukový škrticí ventil. Lze použít pro vysokorychlostní pohon válců.
    ●Přibližně 2násobek efektivní plochy průřezu (ve srovnání s ventily pro regulaci otáček)
    Odpovídající modely: ASV310F, 410F, 510F
    ● Vybaveno tlumičem hluku a rychlovýměnným konektorem
    ● Těleso ventilu z pryskyřice zpomalující hoření je standardní (UL specifikace V-0)
    Odpovídající modely: ASV310F, 410F, 510F
    ● Všechny mosazné díly jsou elektrolyticky poniklované

  • Model Přejímací průměr Vhodné pro vnější průměr trubky (mm) Rychlost zvuku průtok dm³/(s ·bar) Poměr kritických tlaků
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

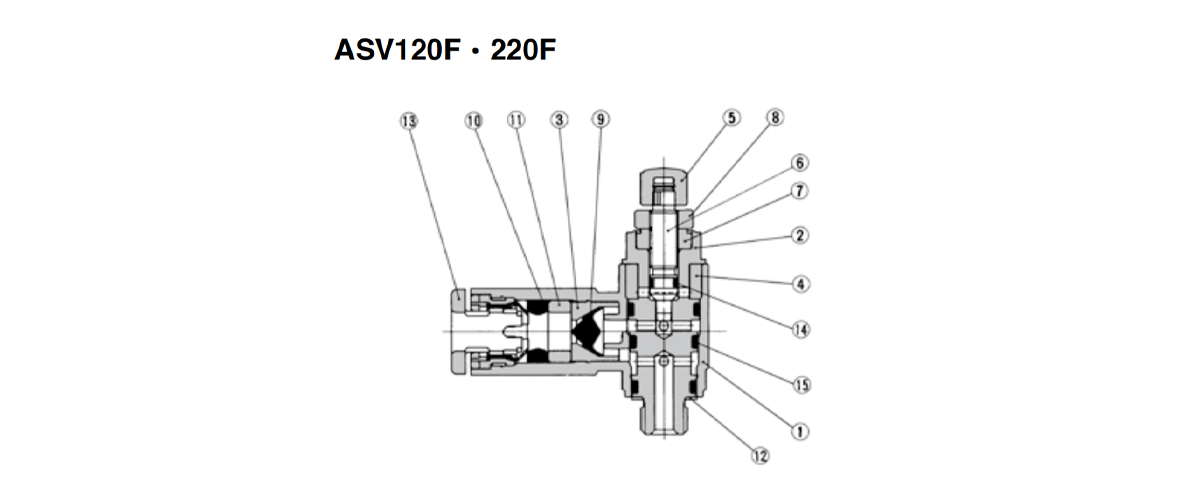

  • Součásti
    Číslo Název dílu Materiál Poznámka
    1 Tělo ventilu A PBT
    2 Těleso ventilu B Mosazná nota 1) Bezproudové niklování
    3 Kroužek sedla ventilu Mosaz Bezproudové niklování
    4 Tlumící materiál PVA houba
    5 Ruční kolo PBT Typ M3: Mosazné bezproudové niklování
    6 Jehlový ventil Mosaz Bezproudové niklování
    7 Jehlový ventil guide seat Mosaz Bezproudové niklování
    8 Pojistná matice Ocelová poznámka 3) Chroman zinečnatý Poznámka 2)
    9 Jádro ventilu HNBR
    10 Těsnící kus NBR
    11 Oddělovací kroužek POM
    12 Těsnící podložka Nerezová ocel/NBR Typ M3 je PVC
    13 Uvolňovací pouzdro -
    14 O-kroužek NBR
    15 O-kroužek NBR
    Poznámka 1) M3 type is made of stainless steel.
    Poznámka 2) Round lock nuts are electroplated with nickel.
    Poznámka 3) Round lock nuts are made of brass.

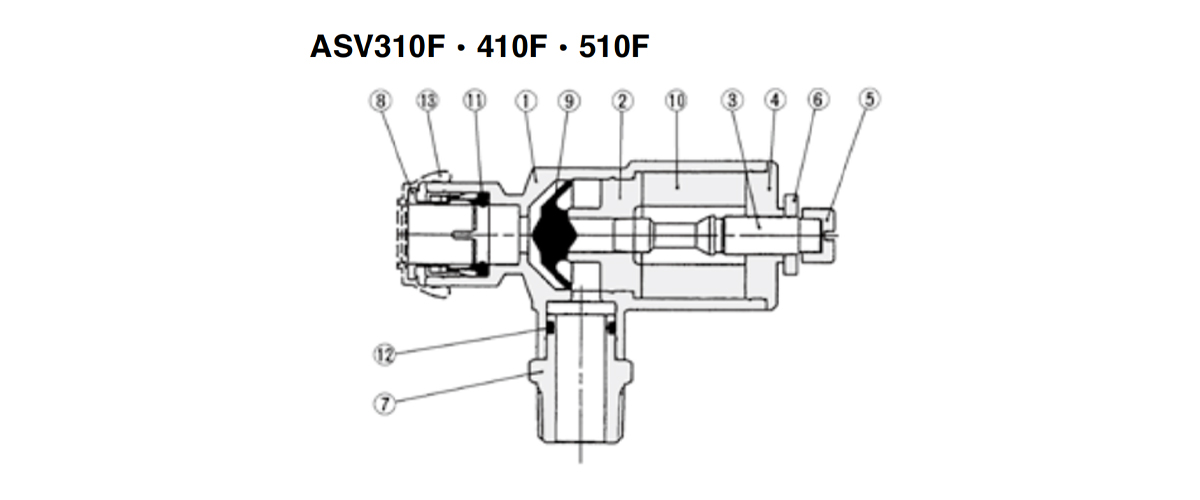

    Součásti
    Číslo Název dílu Materiál Poznámka
    1 Tělo ventilu A PBT UL94V-0
    2 Kroužek sedla ventilu Hliníková slitina Úprava chromátem
    3 Jehlový ventil Hliníková slitina Bezproudové niklování
    4 Jehlový ventil guide seat Hliníková slitina Bezproudové niklování
    5 Ruční kolo Mosaz Bezproudové niklování
    6 Pojistná matice Ocelová poznámka 2) Chroman zinečnatý Poznámka 1)
    7 Lisovaný spoj Mosaz Bezproudové niklování
    8 Uvolňovací pouzdro -
    9 Jádro ventilu Polyuretanová pryž
    10 Materiál snižující hluk PVA houba
    11 Těsnící kus NBR
    12 O-kroužek NBR
    13 Kryt Nehořlavý CR UL94V-0
    Poznámka 1) Round lock nuts are electroplated with nickel.
    Poznámka 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

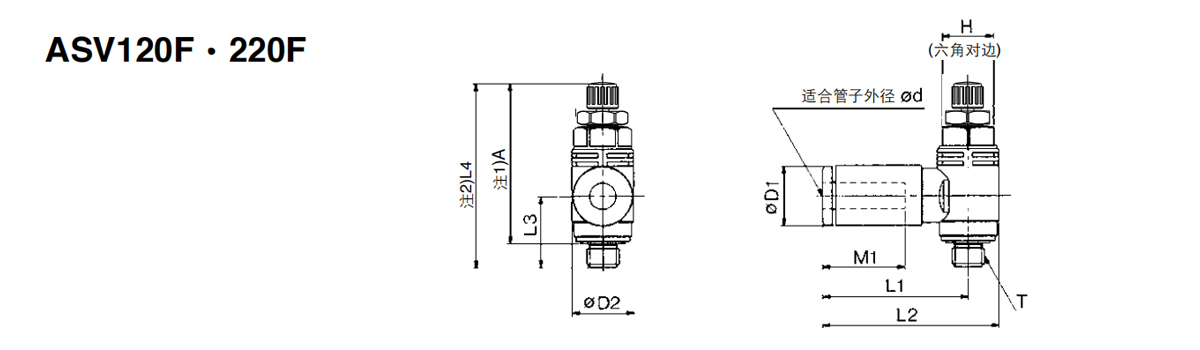

    Metrické rozměry
    Model Vhodné pro vnější průměr trubky d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalita
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Poznámka 1) Reference dimensions after screwing in M thread
    Poznámka 2) L4 is the reference dimension.

    Imperiální rozměry
    Model Vhodné pro vnější průměr trubky d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalita
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Poznámka 1) Reference dimensions after screwing in U10/32 thread.
    Poznámka 2) L4 is the reference dimension.

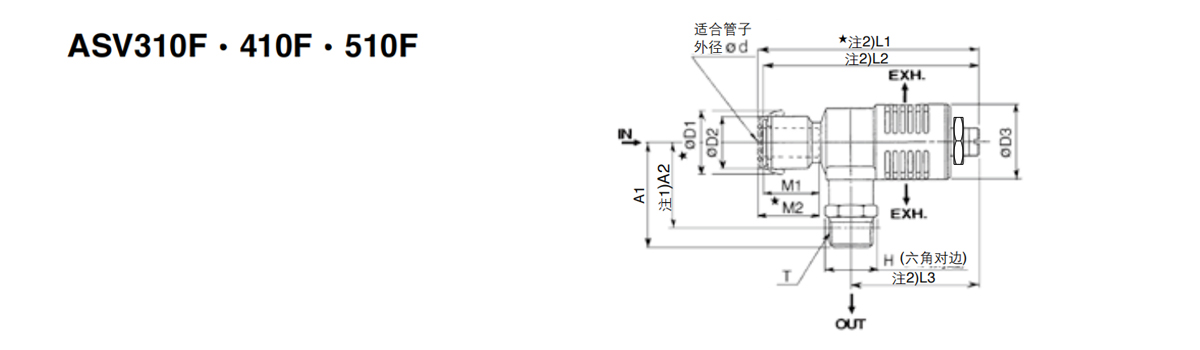

    Metrické rozměry
    Model Vhodné pro vnější průměr trubky d T H □D1 D2 D3 □L1 L2 L3 Poznámka 2)
    A1     		A2 M1 ★M2 Kvalita
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Rozměry s krytem.
    Poznámka 1) Reference dimensions after screwing in R thread.
    Poznámka 2) L1, L2, and L3 are reference dimensions.

    Imperiální rozměry
    Model Vhodné pro vnější průměr trubky d T H ★D1 D2 D3 ★L1 L2 L3 Poznámka 2)
    A1     		Poznámka 1)
    A2     		M1 ★M2 Kvalita
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Rozměry s krytem.
    Poznámka 1) Reference dimensions after NPT thread is screwed in.
    Poznámka 2) L1, L2, and L3 are reference dimensions.
