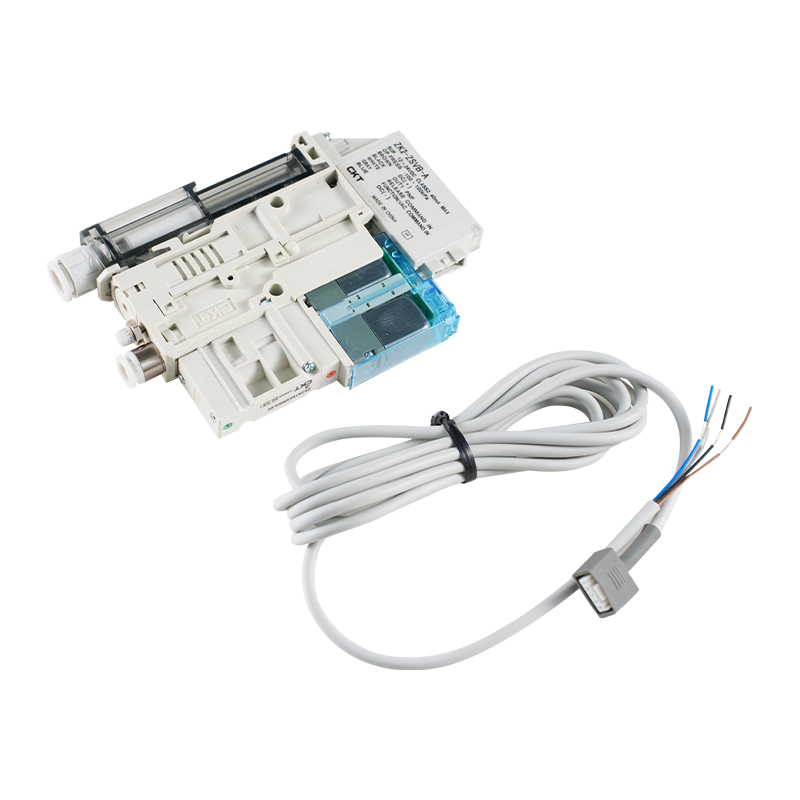

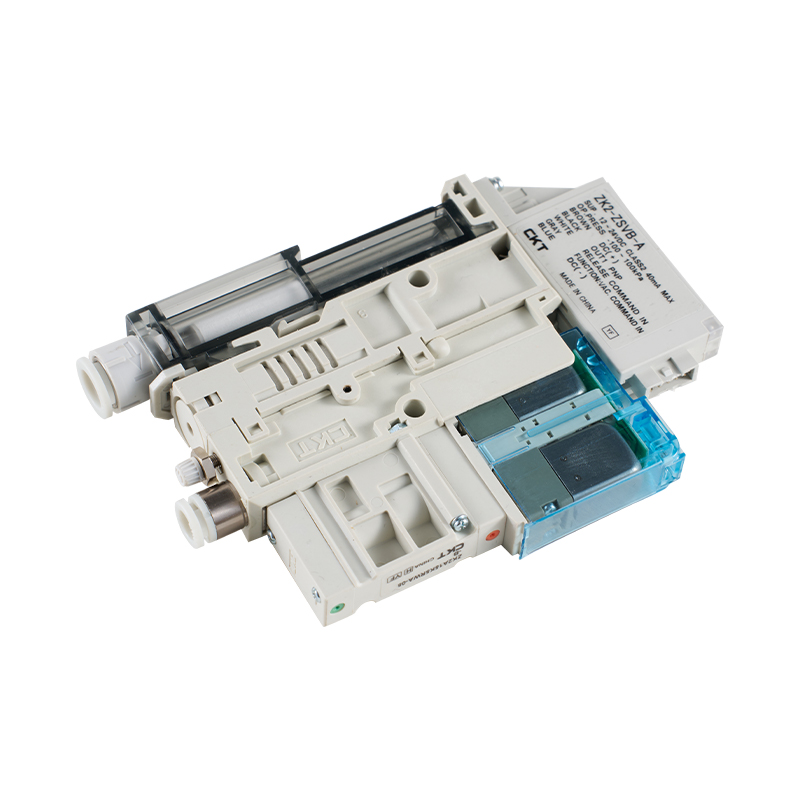

Vakuový generátor řady ZK2A Dodavatelé

Domů / Produkty / Vakuové komponenty / Kombinovaný vakuový generátor / Vakuový generátor řady ZK2A

Vakuový generátor řady ZK2A Vakuový generátor řady ZK2A Vakuový generátor řady ZK2A Vakuový generátor řady ZK2A Vakuový generátor řady ZK2A
  • Vakuový generátor řady ZK2A
  • Vakuový generátor řady ZK2A
  • Vakuový generátor řady ZK2A
  • Vakuový generátor řady ZK2A
  • Vakuový generátor řady ZK2A
Kombinovaný vakuový generátor

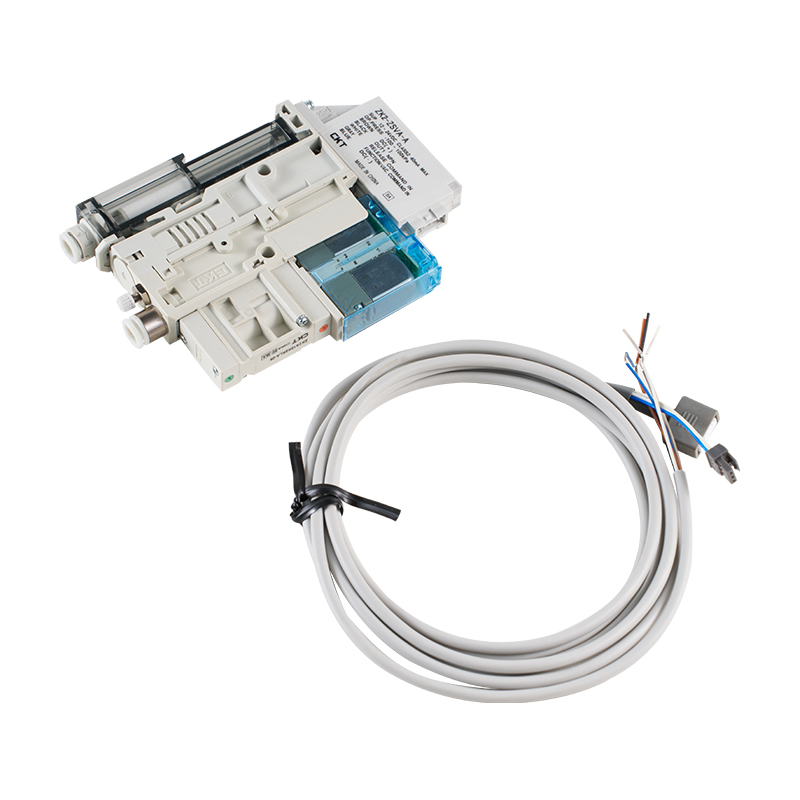

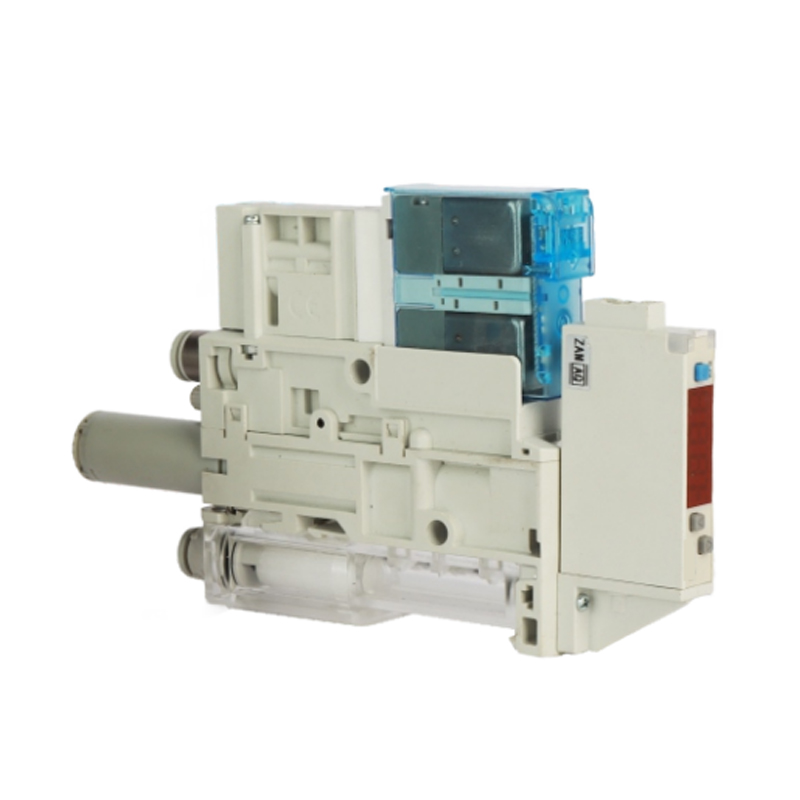

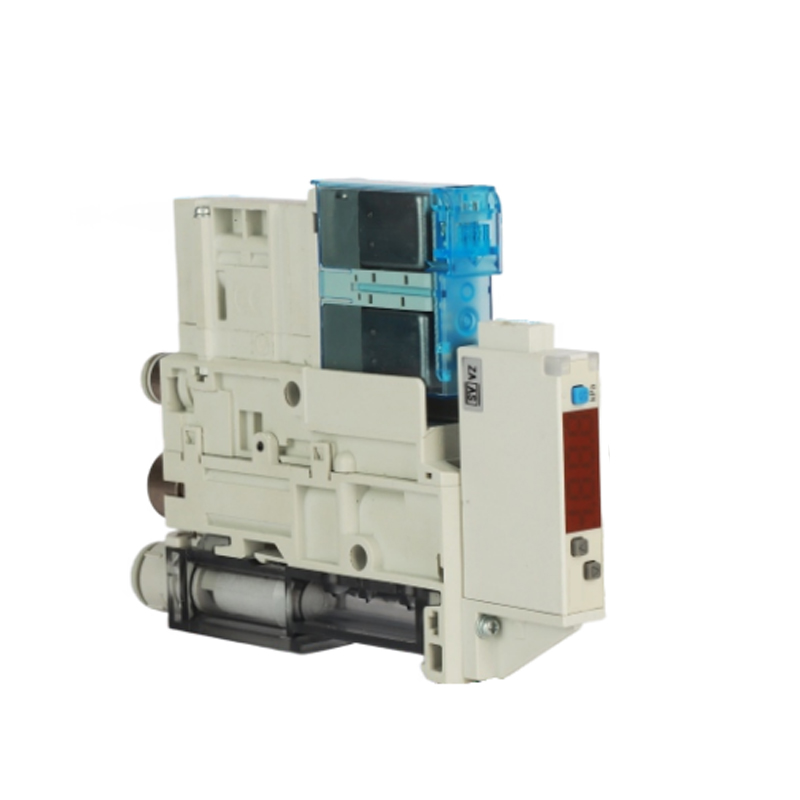

Vakuový generátor řady ZK2A

Vakuový generátor řady ZK2A je integrované řešení pro vytváření vakua navržené pro účinnou adsorpci materiálu a manipulaci ve scénářích průmyslové automatizace. Jeho kompaktní struktura integruje funkce generování vakua, monitorování stavu a řízení proudění vzduchu a dosahuje rychlého vytvoření a uvolnění vakua prostřednictvím Venturiho principu, který je vhodný pro stabilní potřeby uchopení různých lehkých až středních zátěží.

Základní vlastnosti
1. Návrh efektivní spotřeby plynu: Optimalizujte vnitřní průtokové kanály pro snížení spotřeby stlačeného vzduchu, vyvážení spotřeby energie a sacího výkonu
2. Modulární rozhraní: Standardní plynová a elektrická rozhraní podporují rychlou integraci do konce ramena robota nebo potrubí nástrojů
3. Mechanismus zpětné vazby stavu: Vestavěný port pro snímání vakua lze připojit k externímu tlakovému spínači pro sledování stavu adsorpce v reálném čase
4. Struktura proti znečištění: Konstrukce bez pohyblivých částí snižuje poruchovost a přizpůsobuje se složitým pracovním podmínkám, jako je prach a nečistoty
5. Vícestupňová vakuová konfigurace: Poskytněte různé varianty specifikací hrdla, aby byly splněny různé požadavky na průtok a podtlak
6. Kompaktní balení: Integrovaný plášť snižuje vnější připojení potrubí, zjednodušuje instalační prostor a složitost údržby

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Vakuový generátor řady VY
DALŠÍ：Vakuová jednotka/vakuový generátor řady ZK2
  • Model (standardní model pro přepínací jednotku) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Jmenovitý tlakový rozsah 0~-101 kPa -100 až 100 kPa
    Nastavit rozsah tlaku, zobrazit rozsah tlaku 10~-105 kPa -105~105kPa
    Odolnost vůči tlaku 500 kPa
    Minimální nastavovací jednotka 0,1 kPa
    Napájecí napětí DC 12–24 V ±10 %, pulzní (p-p) méně než 10 % (s ochranou proti zpětnému připojení)
    Aktuální spotřeba Pod 40 mA
    Přepnout výstup Výstupní formát NPN nebo PNP kolektor otevřený okruh 2 výstupy (volitelné)
    Maximální zatěžovací proud 80 mA
    Maximální použité napětí 28V (při výstupu NPN)
    Zbytkové napětí Pod 2V (při zátěžovém proudu 80 mA)
    Doba odezvy Méně než 2,5 ms (při použití funkce anti-oscilace: vyberte 20, 100, 500, 1000 nebo 2000 ms)
    Ochrana proti zkratu mít
    Opakovatelnost ±0,2 % F.S. ±1 číslice
    Zpoždění Zpoždění mode Proměnná od 0 poznámky)
    Režim porovnání horní a dolní meze
    Režim zobrazení 31/2místný 7segmentový LED jednobarevný displej (červený)
    Přesnost zobrazení ±2 % plného rozsahu ±1 číslice (při okolní teplotě 25 ± 3 °C)
    Kontrolka akce Když je spínací výstup zapnutý, kontrolka svítí. OUT1: zelená OUT2: červená
    Odolné vůči životnímu prostředí Ochranná konstrukce IP40
    Teplotní rozsah Podmínky skladování: -10 až 60 °C (bez kondenzace, bez mrazu)
    Rozsah vlhkosti Během provozu a skladování: 35–85 % RH (bez kondenzace)
    Vydržet napětí AC1000V 1 minuta Mezi nabíjecí jednotkou a krytem
    Izolační odpor 50 MΩ nebo vyšší (DC 500 V megaohmů) mezi nabíjecí jednotkou a krytem
    Teplotní charakteristiky ±2 % F.S. (na základě okolní teploty 25°C)
    Drát Oleji odolný kabel s etylenovou pryží, 5 žil, 0,35 mm², 2 m Průřez vodiče: 0,15 mm² (AWG 26) Vnější průměr izolace: 1,0 mm
    Poznámka: Když tlak kolísá kolem nastavené hodnoty, dojde k oscilaci, pokud hystereze není nastavena nad rozsahem kolísání.

    Vakuový tlakový spínač s funkcí úspory energie
    Model ZK2-ZSV□□□-A
    Jmenovitý tlakový rozsah -100~100kPa
    Nastavte rozsah tlaku -105 až 105 kPa
    Odolnost vůči tlaku 500 kPa
    Minimální nastavovací jednotka 0,1 kPa
    Napájecí napětí DC 12–24 V ±10 % puls (p-p) méně než 10 % (s ochranou proti zpětnému připojení)
    Aktuální spotřeba Pod 40 mA
    Přepnout výstup Výstupní formát NPN nebo PNP otevřený kolektor OUT1: Obecné použití: OUT2: Pro ovládání ventilů
    Maximální zatěžovací proud 80 mA
    Maximální použité napětí DC 26,4V
    Zbytkové napětí Pod 2V (při zátěžovém proudu 80 mA)
    Doba odezvy Méně než 2,5 ms (při použití funkce anti-oscilace: vyberte 20, 100, 500, 1000 nebo 2000 ms)
    Ochrana proti zkratu mít
    Opakovatelnost ±0,2 % F.S. ±1 číslice
    Zpoždění Zpoždění mode Proměnná od 0 poznámky)
    Režim zobrazení 31/2místný 7segmentový barevný LED displej (červený)
    Přesnost zobrazení ±2 % plného rozsahu ±1 číslice (při okolní teplotě 25 ± 3 °C)
    Kontrolka akce Když je spínací výstup zapnutý, kontrolka svítí. OUT1: zelená OUT2: červená
    Odolné vůči životnímu prostředí Ochranná konstrukce IP40
    Rozsah provozních teplot 5~50 ℃
    Vydržet napětí AC1000V 1minutová nabíjecí jednotka a kryt
    Izolační odpor 50 MΩ nebo vyšší (DC 500 V megaohmů) mezi nabíjecí jednotkou a krytem
    Teplotní charakteristiky ±2 % F.S. (při 25 °C v rozsahu provozních teplot 5 až 50 °C)
    Drát 5žilový kabel Ø3,5, 2m Průřez vodiče: 0,15mm² (AWG26) Vnější průměr izolátoru: 1,0mm
    Poznámka: Když tlak kolísá kolem nastavené hodnoty, dojde k oscilaci, pokud hystereze není nastavena nad rozsahem kolísání.

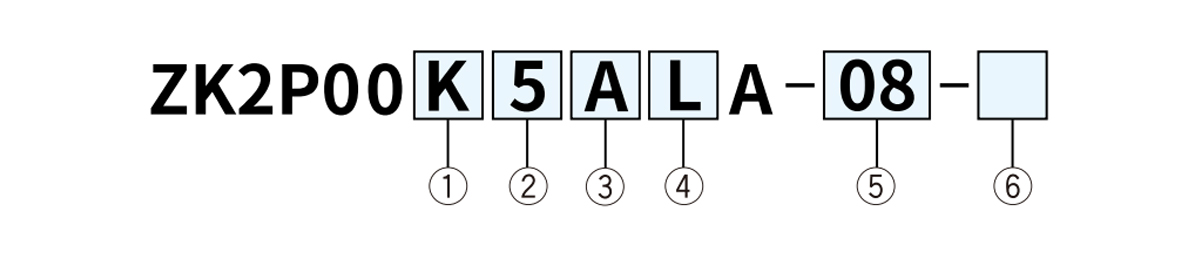

  • ①Kombinace přívodního ventilu a pojistného ventilu ③Vakuový tlakový spínač, tlakový senzor
    Mark Přívodní ventil Destrukční ventil Mark Typ Rozsah tlaku
    [kPa]     		Specifikace
    N.C. Sebeudržovací N.C. NPN PNP Převod jednotek
    Funkce Poznámka 3)
    K ● - ● 2 výstupy
    R - ●Poznámka 2) ● A Vakuový tlakový spínač 0~-101 ● - ●
    Poznámka 1) Nastavte pojistný ventil nebo atmosférický sací ventil uprostřed podtlakového potrubí.
    Poznámka 2) Když je pod napětím po dobu 20 ms nebo déle, stav generování vakua je udržován a když je nabuzen průtržný ventil, vakuum se zastaví.     		B ● - Žádné (pevná jednotka SI)
    C - ● ●
    ②Jmenovité napětí (přívodní ventil, průrazný ventil) D - O Žádné (pevná jednotka SI)
    Mark Napětí E -100~100 ● - ●
    5 DC 24V F ● - Žádné (pevná jednotka SI)
    H - ● ●
    6 DC 12V J - ● Žádné (pevná jednotka SI)
    Specifikace bez převodu jednotek je pevně stanovena na kPa.
    ④ Specifikace zástrčky (přívodní ventil, průrazný ventil, vakuový tlakový spínač ⑤ Podtlakový (V) průchod
    Mark Přívodní ventil ·Destruction valve used 300 mm(plug assembly) Poznámka 4) 2m (propojeno se zástrčkou) pro vakuový tlakový spínač 3 m (integrovaný vodič) používaný v komponentách snímače tlaku Mark Vakuový (V) port
    L ● ● 06 Ø 6
    L1 žádný ● 08 Ø 8
    L2 ● žádný

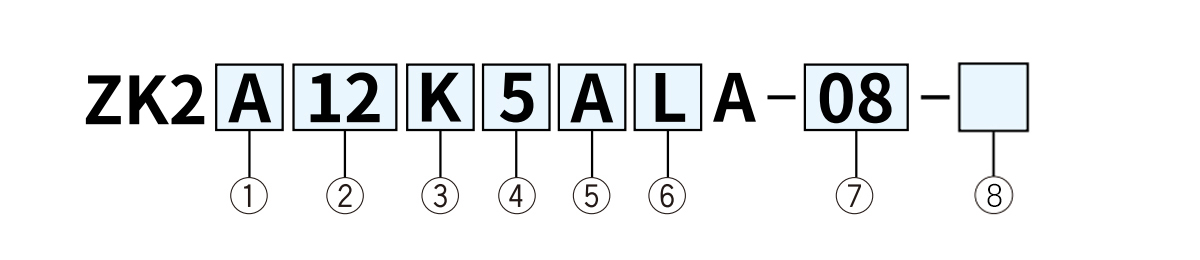

    ② Průměr trysky ④Jmenovité napětí (přívodní ventil, průrazný ventil) ⑤ Vakuový tlakový spínač/tlakový senzor
    Mark Průměr trysky Mark Napětí Mark Typ Rozsah tlaku
    [kPa]     		Specifikace
    07 Ø 0.7 5 DC 24V NPN PNP S funkcí převodu jednotek Poznámka 4)
    10 Ø 1.0 2 výstupy
    12 Ø 1.2 6 DC 12V A Vakuový tlakový spínač 0~-101 ● - ●
    15 Ø 1.5 B ● — Žádné (pevná jednotka SI)
    C — ● ●
    D - ● Žádné (pevná jednotka SI)
    ③Kombinace přívodního ventilu a pojistného ventilu E -100 až 100 ● — ●
    Mark Přívodní ventil Destrukční ventil F ● — Žádné (pevná jednotka SI)
    N.C. Samoúdržbový typ N.C. H — ● ●
    K ● ● J — ● Žádné (pevná jednotka SI)
    R - ● Poznámka 3) ● K Vakuový tlakový spínač with energy-saving function -100 až 100 ● - ●
    Poznámka 3) Při aktivaci po dobu 20 ms nebo déle se stav generování vakua zachová, a když je aktivován destrukční ventil, vakuum se zastaví. Q ● -
    —     		Žádné (pevná jednotka SI)
    R — ● ●
    S - ● Žádné (pevná jednotka SI)
    ⑥ Specifikace zástrčky (přívodní ventil, průrazný ventil, vakuový tlakový spínač)
    Mark Přívodní ventil, rupture valve used 300 mm (plug assembly) Poznámka 5) 2 m (zapojené se zástrčkou) používané pro vakuový tlakový spínač ⑦Vakuový (V) port
    L ● ● Mark Vakuový (V) port
    L1 žádný ● 06 Ø 6
    L2 ● žádný 08 Ø 8
    W S funkcí úspory energie Používá se ve vakuových tlakových spínačích

  • Otevírání typu V A C Typ připojení FV B
    Metrické rozměry 06 Ø6 8.25 4 Metrické rozměry 06 06 9.7
    08 08 11.4 6
    Imperiální rozměry 07 01/4" 9.7 4.76 Imperiální rozměry 07 01/4" 12.3
    09 05/16" 11.4 6

    Otevírání typu V A C Typ připojení FV B
    Metrické rozměry 06 06 8.25 4 Metrické rozměry 06 Ø6 9.7
    08 08 11.4 6
    Imperiální rozměry 07 01/4" 9.7 4.76 Imperiální rozměry 07 01/4" 12.3
    09 Ø5/16" 11.4 6

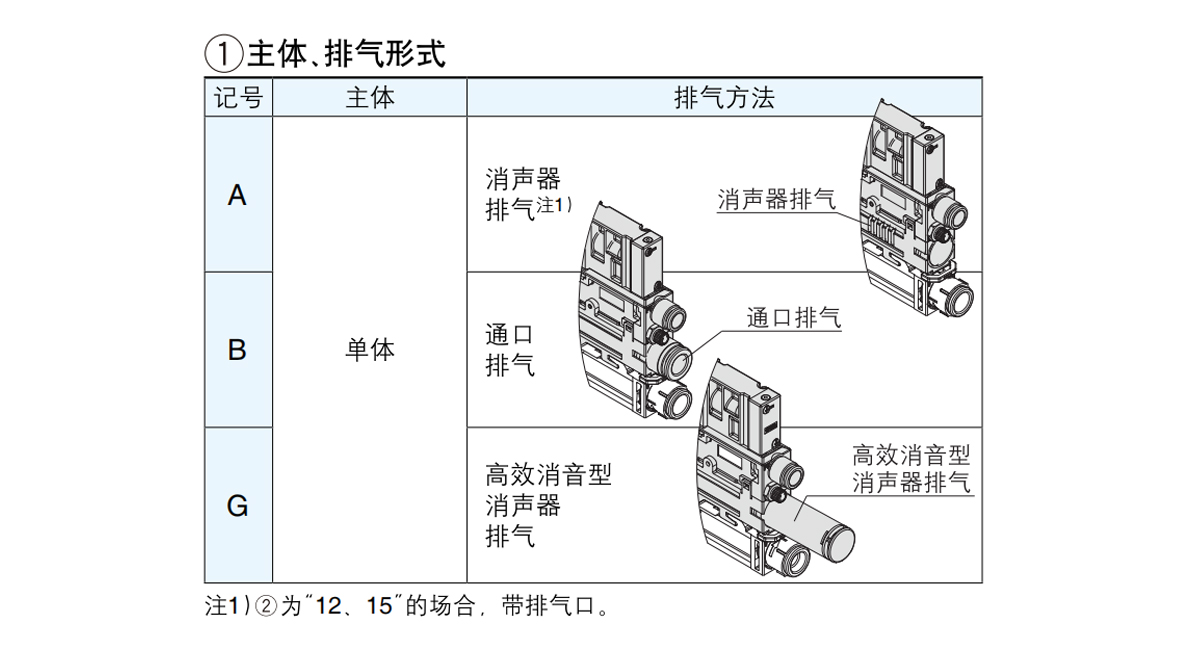

    Systém Vakuové čerpadlo
    Hlavní typ Jedna jednotka
    Výfukový způsob Žádný tlumič
    Příklady použití, účelů atd. této specifikace Úroveň vakua -
    Výfuk -
    Prolomení tlaku Stejný tlak jako PS

    Systém Vakuový generátor
    Hlavní typ Jedna jednotka
    Výfukový způsob Výfuk tlumiče
    Příklady použití, účelů atd. této specifikace Úroveň vakua -
    Výfuk Emise v provozním prostředí
    Prolomení tlaku Stejné jako tlak PV

    Systém Vakuový generátor
    Hlavní typ Jedna jednotka
    Výfukový způsob Otevřený výfuk
    Příklady použití, účelů atd. této specifikace Úroveň vakua -
    Výfuk Vyžaduje samostatný výfuk po potrubí
    Prolomení tlaku Stejné jako tlak PV

    Systém Vakuový generátor
    Hlavní typ Jedna jednotka
    Výfukový způsob Tlumič výfuku s vysokou hlučností
    Příklady použití, účelů atd. této specifikace Úroveň vakua -
    Výfuk Emise v provozním prostředí
    Prolomení tlaku Stejné jako tlak PV
