Vakuový generátor řady VY Dodavatelé

Domů / Produkty / Vakuové komponenty / Kombinovaný vakuový generátor / Vakuový generátor řady VY

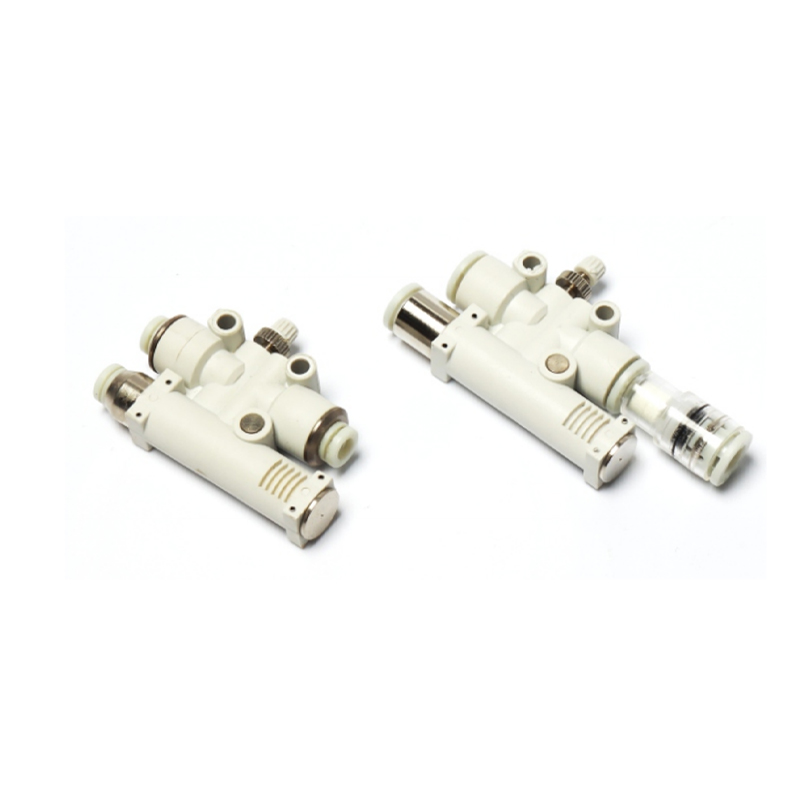

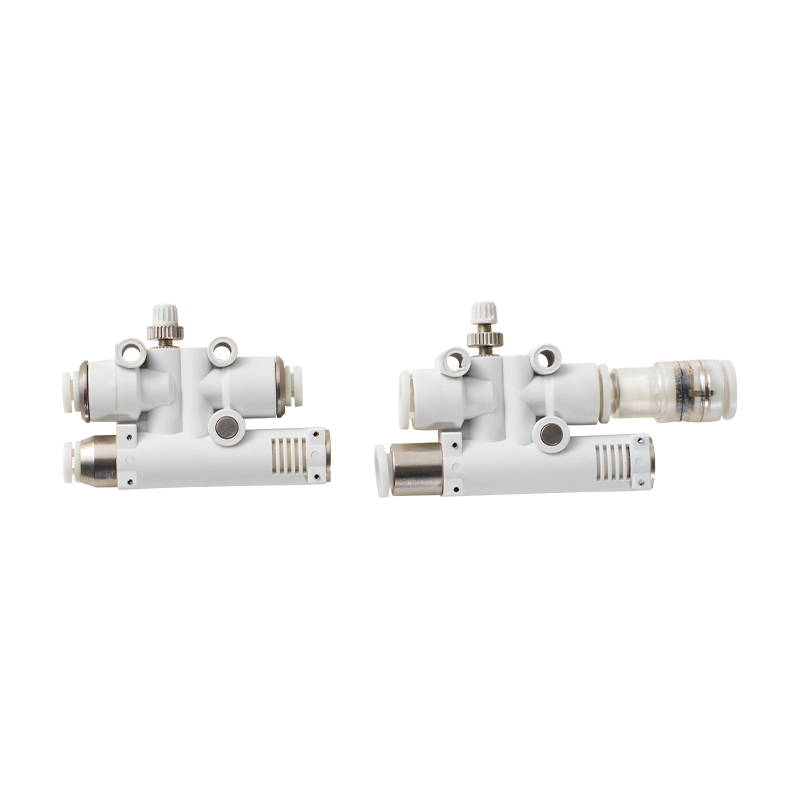

Vakuový generátor řady VY Vakuový generátor řady VY
  • Vakuový generátor řady VY
  • Vakuový generátor řady VY
Kombinovaný vakuový generátor

Vakuový generátor řady VY

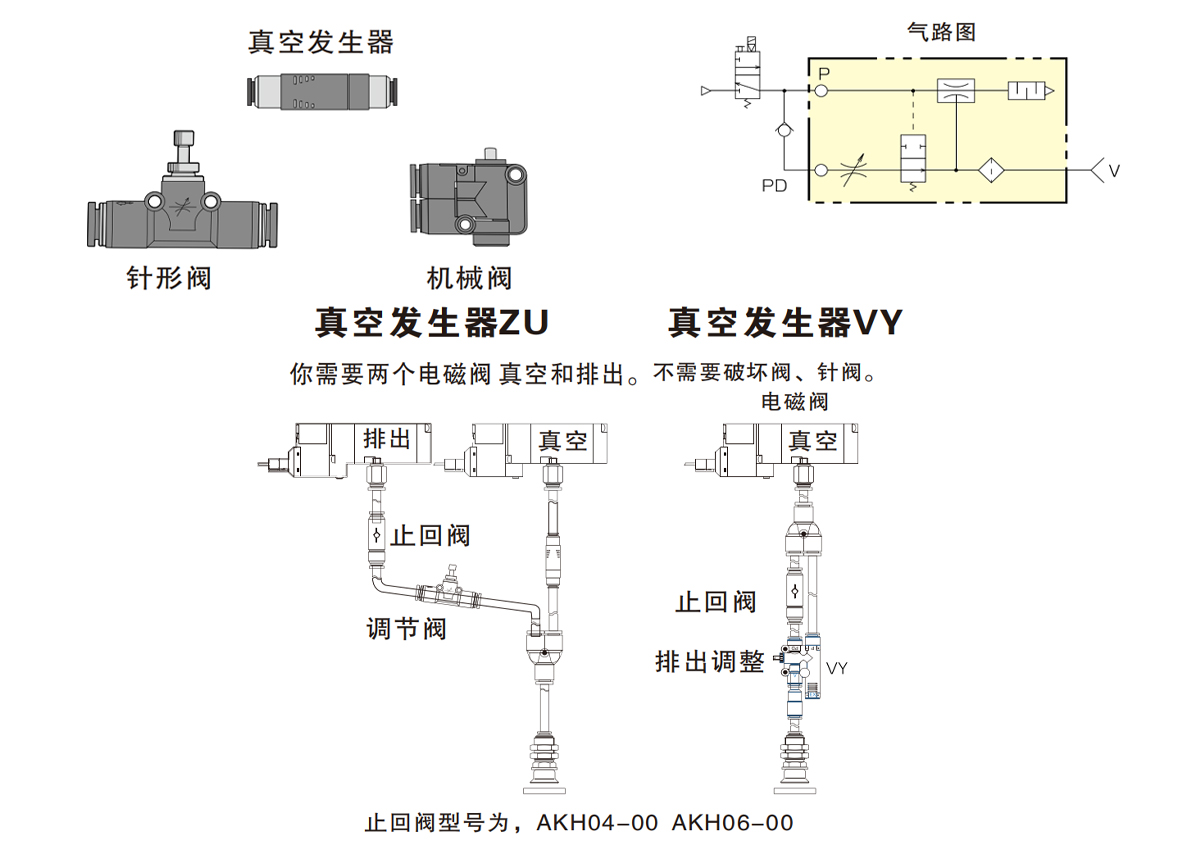

1. Ve srovnání s konvenčními vakuovými generátory s elektromagnetickými ventily se tento produkt zaměřuje více na hospodárnost.
2. Proces ničení je generován, zatímco vyhazovací zařízení zastavuje přívod vzduchu, aby bylo zajištěno pracovní uvolnění. Ve srovnání s konvenčními nezávislými vyhazovacími zařízeními lze dosáhnout vysokorychlostní cirkulace zatížením uzavíracího ventilu.
3. Tento produkt má malé rozměry a nízkou hmotnost, což umožňuje jeho instalaci na konec vakuového okruhu ejekčního zařízení.
4. Destrukční mechanismus může být integrován s vyhazovacím zařízením. Otevřením a uzavřením přívodu vzduchu do zařízení lze zařízení zcela přeměnit z vytváření vakua na uvolňování vakua

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Vakuový generátor řady ZK2A
  • Tekutina vzduch
    Rozsah tlaku (0,3 až 0,7 MPa)
    Jmenovitý tlak H, L: (0,5 MPa)/E: (0,35 MPa)
    Rozsah provozních teplot 41 až 122 °F (5 až 50 °C)
    Mazání Žádné požadavky

    Specifikace vakuové filtrace
    Tekutina vzduch
    Rozsah tlaku -29,5 až 0 inHg (-100 až 0 kPa)
    Přesnost filtru 10 μm
    Teplotní rozsah 32 až 140 °F (0 až 60 °C) (bez mrazu)
    Oblast filtru Velikost 44: 0,8 cm² / Velikost 66: 1,1 cm²

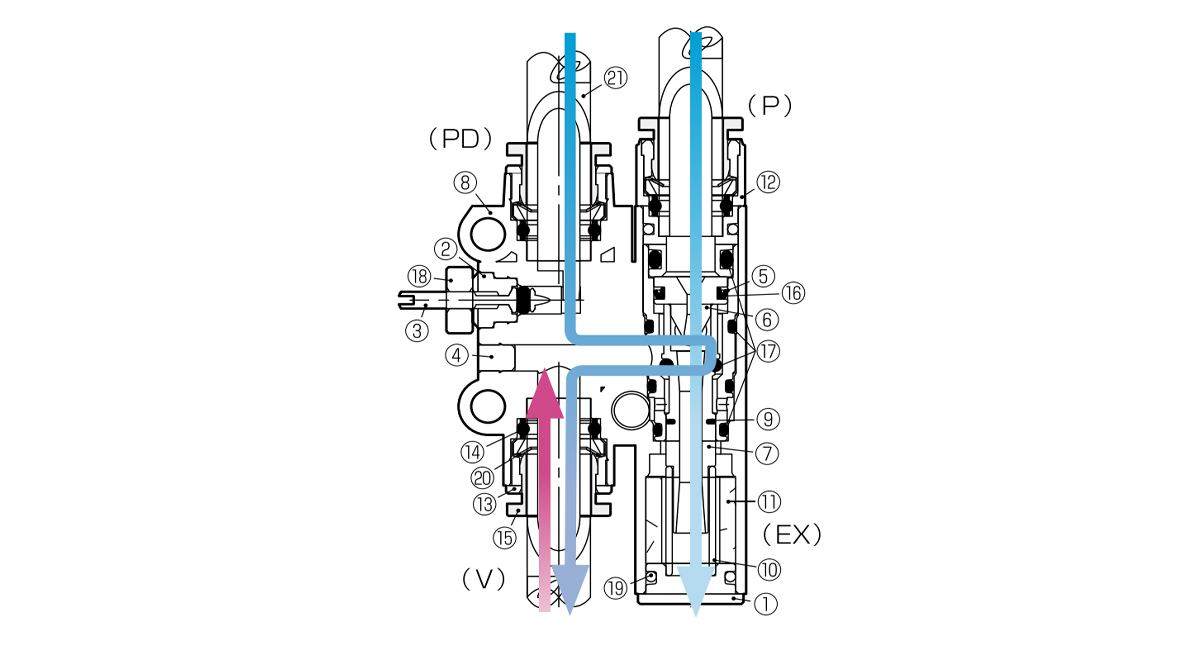

  • Ne. Část nikl
    ① Koncová zástrčka nikl-plated copper
    ② Tělo ventilu nikl-plated copper
    ③ Seřizovací jehla Nerezová ocel
    ④ Zástrčka nikl-plated copper
    ⑤ Rukáv nikl-plated copper
    ⑥ Píst trysky nikl-plated copper
    ⑦ Hřídel difuzoru nikl-plated copper
    ⑧ Plastové tělo PBT
    ⑨ Guma těsnění hřídele Přírodní kaučuk
    ⑩ Gumové těsnění difuzoru Nerezová ocel
    ⑪ Prvek tlumiče Polyvinylalkohol formaldehyd
    ⑫ Měděná skořápka Jeden
    ⑬ Vodící kroužek nikl-plated copper
    ⑭ Elastický rukáv Nitrilová pryž
    ⑮ Uvolňovací kroužek Čerpací stanice
    ⑯ Y těsnící guma Nitrilová pryž
    ⑰ O-kroužek Nitrilová pryž
    ⑱ Pojistná matice hliník
    ⑲ Pružinový čep Nerezová ocel
    ⑳ Zámkový dráp Nerezová ocel
    ㉑ Vzduchová trubka Polyuretan, nylon atd.

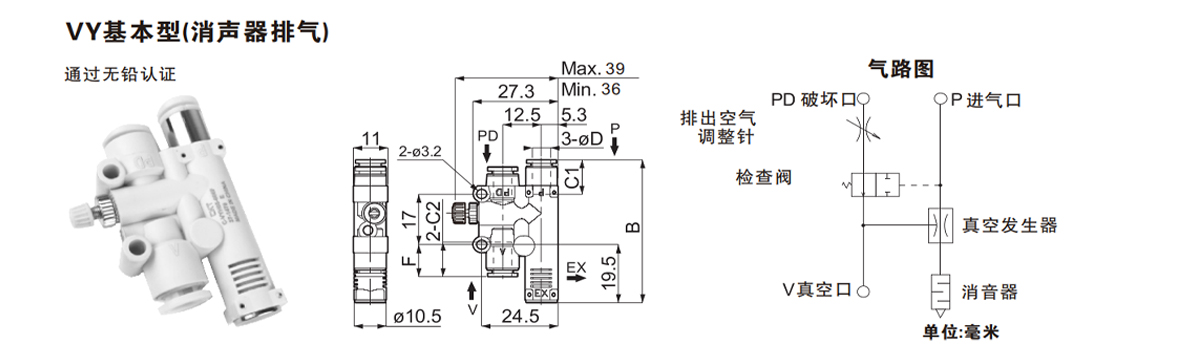

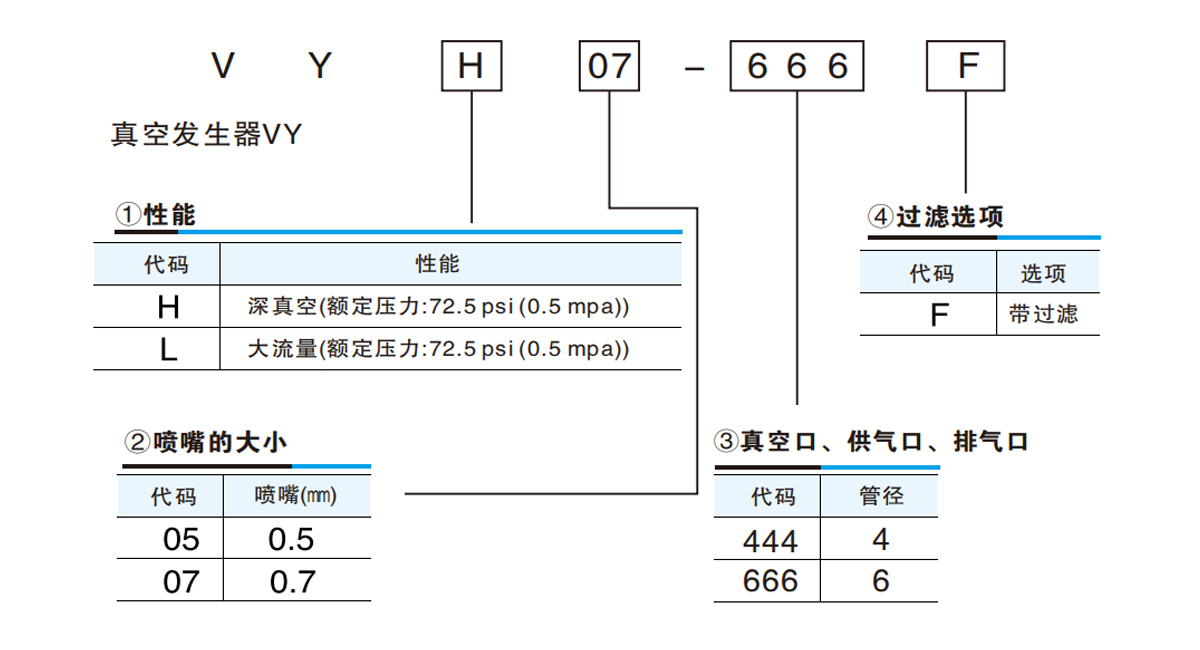

    Model Průměr trubky ØD B F C1 C2 Průměr trysky Jmenovitý tlak (MPa) Vakuum (-kPa) Rychlost inhalačního průtoku (l/min) Spotřeba (l/min) Hmotnost (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

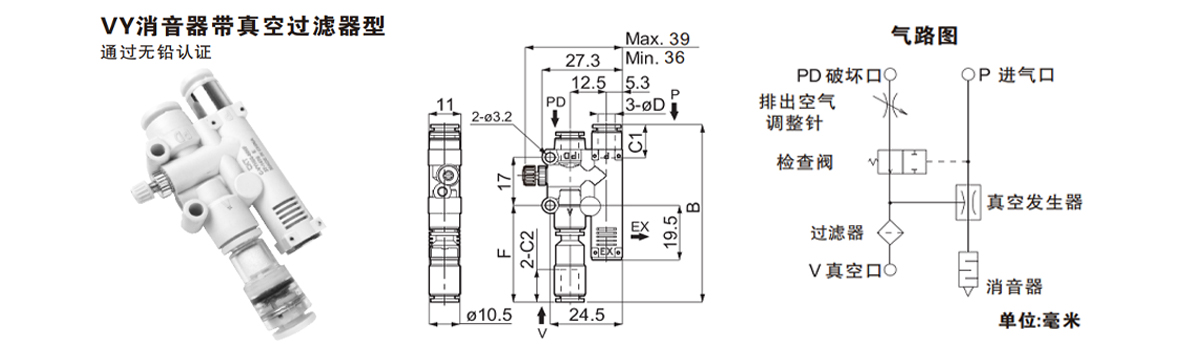

    Model Průměr trubky ØD B F C1 C2 Průměr trysky Jmenovitý tlak (MPa) Vakuum (-kPa) Rychlost inhalačního průtoku (l/min) Spotřeba (l/min) Hmotnost (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Jednotka: mm

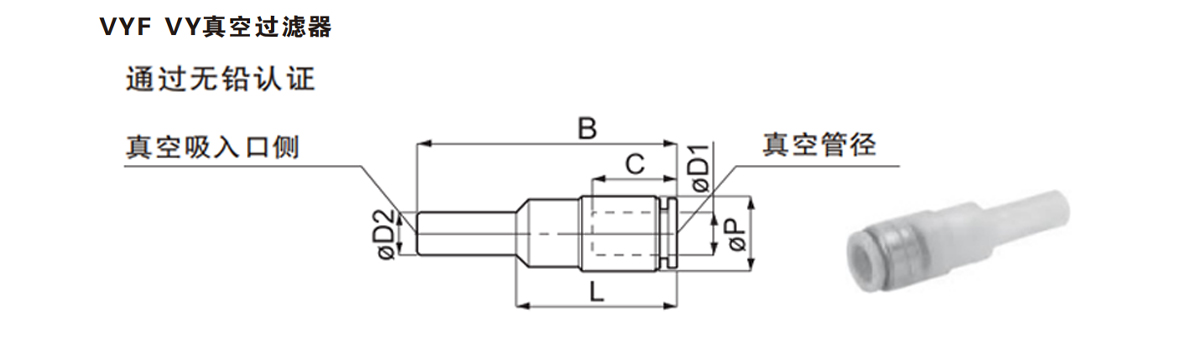

    Model Trubka 0.D. ØD1 Konektor O.D. ØD2 B L C ØP Hmotnost (g) Plocha filtru (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

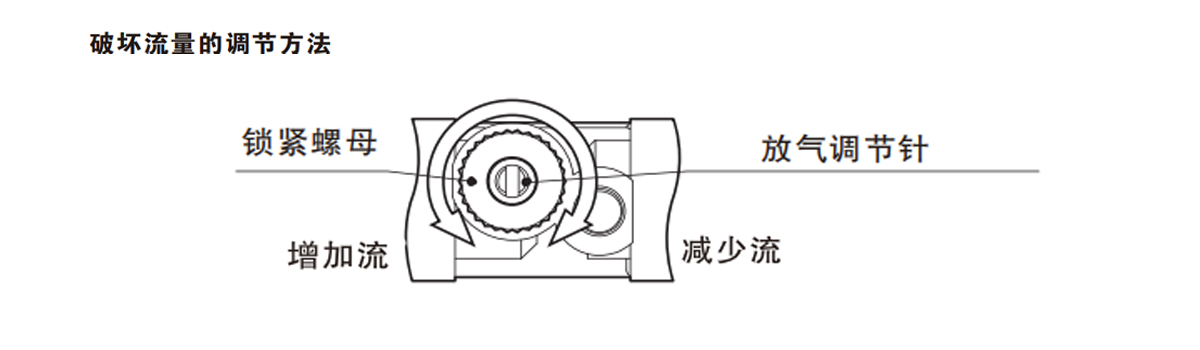

    Při nastavování průtoku otočte nastavovací jehlou ve směru hodinových ručiček pro snížení průtoku a proti směru hodinových ručiček pro zvýšení průtoku. Po dokončení nastavení nezapomeňte matici zajistit.

    Vakuový generátor V
    1. Ve srovnání s běžnými vakuovými generátory s elektromagnetickými ventily klade tento produkt větší důraz na hospodárnost.
    2. Vyvolává proces destrukce, zatímco vyhazovací zařízení zastavuje nasávání vzduchu a zajišťuje uvolnění práce. Ve srovnání s konvenčními nezávislými vyhazovacími zařízeními lze vysokorychlostního cyklování dosáhnout zatížením uzavíracího ventilu.
    3. Tento produkt má kompaktní rozměry a nízkou hmotnost, což umožňuje jeho instalaci na konec vakuového okruhu ejekčního zařízení.
    4. Přerušovací mechanismus může být integrován s vyhazovacím zařízením. Řízením přívodu vzduchu do zařízení lze zařízení plně přepnout z vytváření vakua na uvolňování vakua.

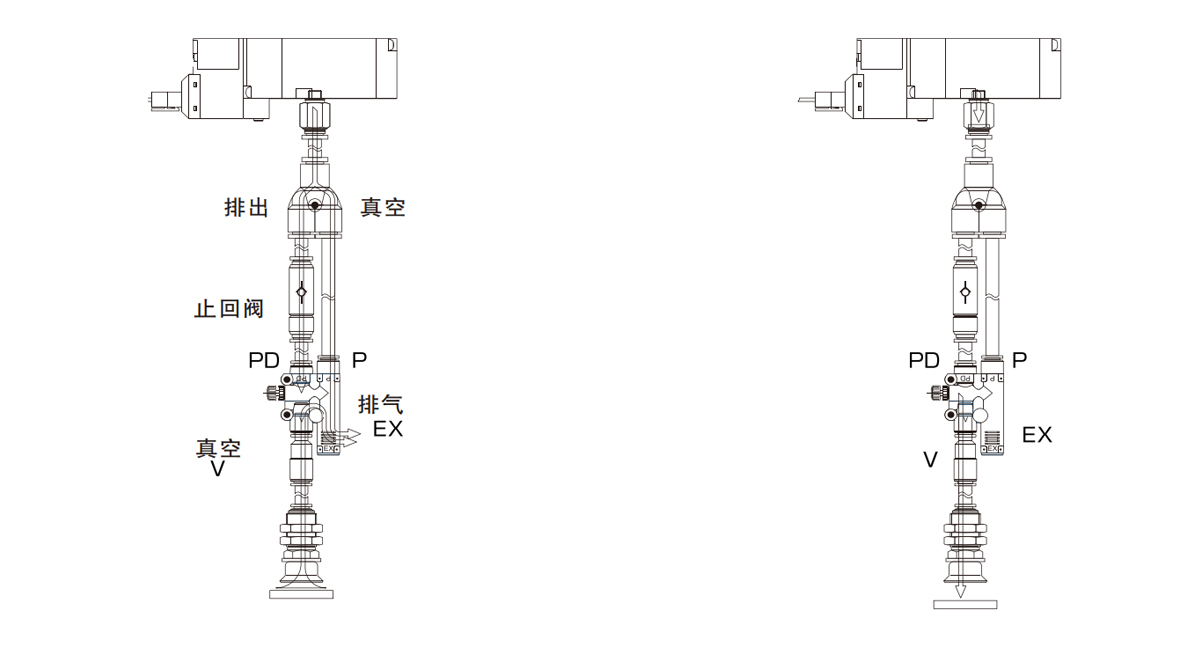

    1. Připojte port P a port PD ke zpětnému ventilu (prodává se samostatně).
    2. Zbytkový tlak mezi zpětným ventilem a portem PD se stane ofukovacím vzduchem.
    3. Průtok vyfukovaného vzduchu se nastavuje uvolňovací jehlou.
    4. Dobu vyfukování vzduchu lze řídit délkou potrubí mezi zpětným ventilem a portem PD.
