ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125) Dodavatelé

Domů / Produkty / Vakuové komponenty / Vakuová přísavka / ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)

ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125) ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125) ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125) ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)
  • ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)
  • ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)
  • ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)
  • ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)
Vakuová přísavka

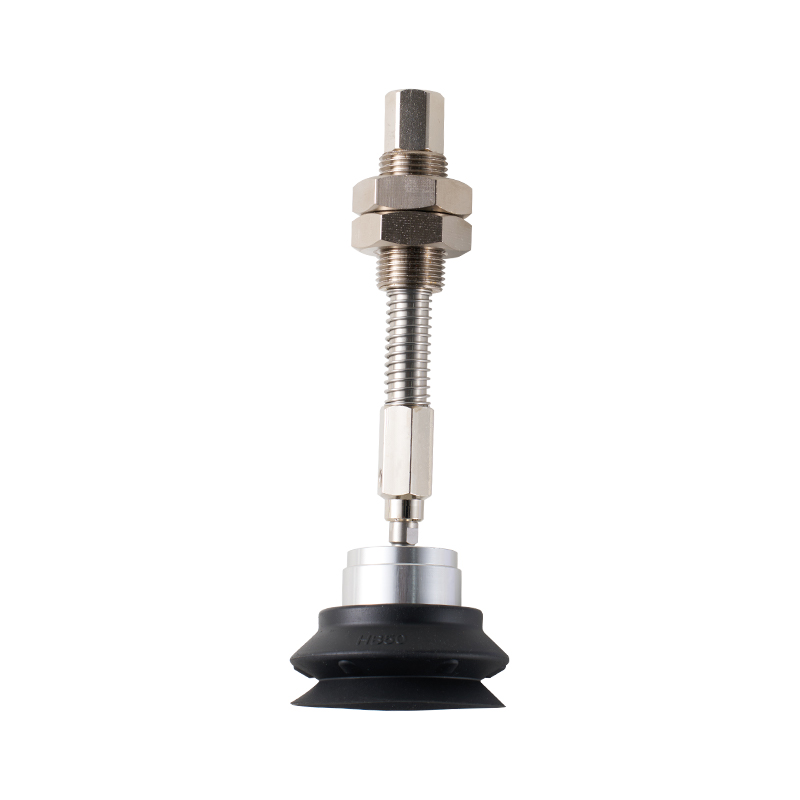

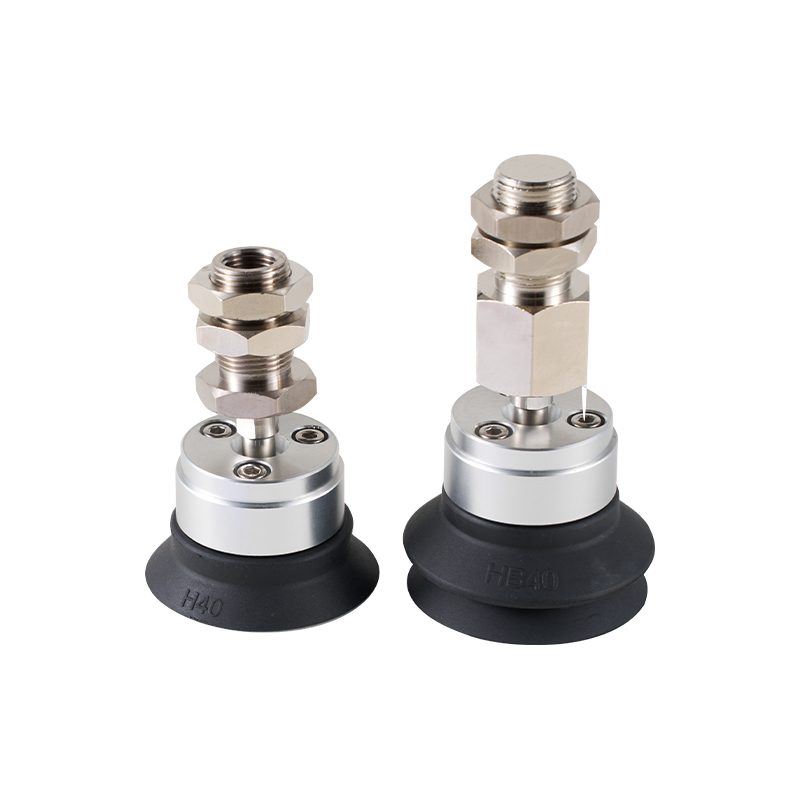

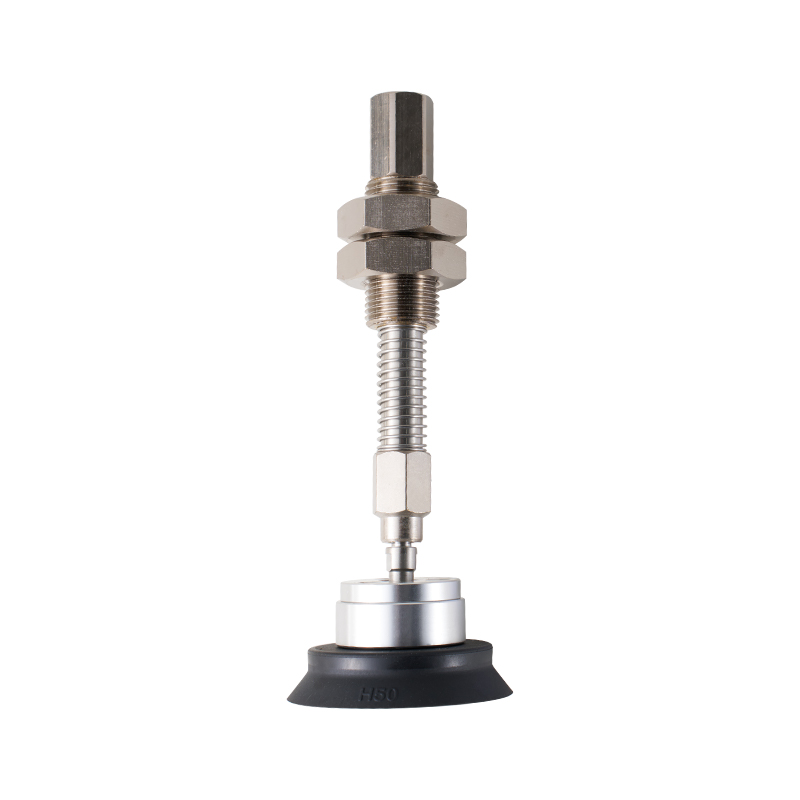

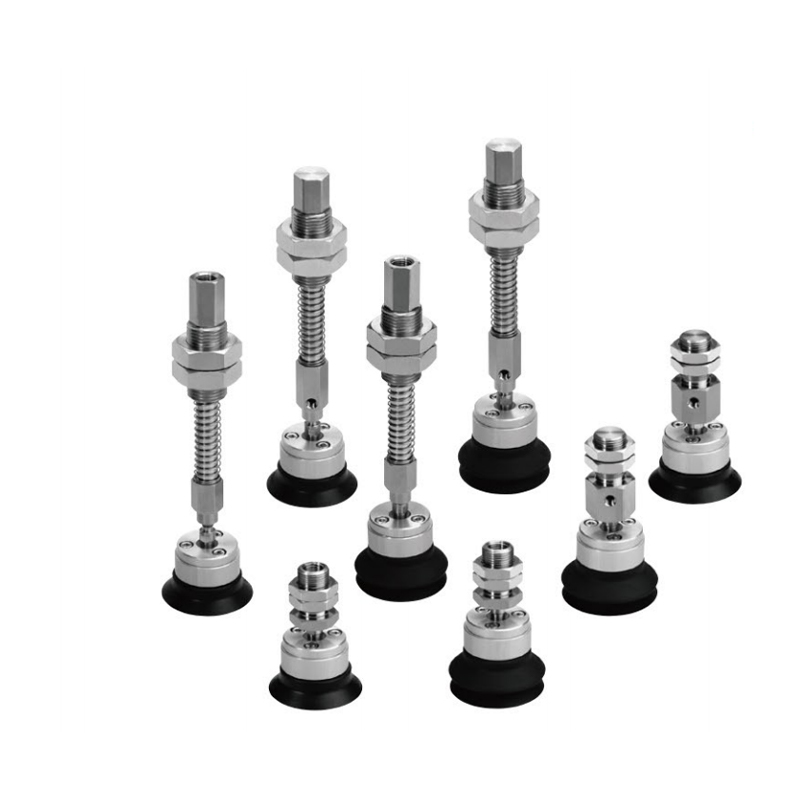

ZP2 Series Heavy Duty Swing vakuová přísavka (Ø32~Ø125)

Odolné otočné vakuové přísavky řady ZP2 (Ø32~Ø125) jsou navrženy pro velké zatížení a velké sklony v průmyslových scénářích. Dosahují adaptivního přizpůsobení povrchu obrobku pomocí závěsného kompenzačního mechanismu a jsou vhodné pro přenos a polohování tuhých materiálů, jako jsou plechy a strojírenské součásti.

Základní vlastnosti:
Dynamická kompenzační struktura
Vestavěné vícesměrné výkyvné klouby umožňují přísavce autonomně nastavit její polohu v rozsahu sklonu ±15°, čímž se eliminuje riziko úniku podtlaku způsobeného deformací obrobku nebo odchylkou v poloze.

Robustní zesílená konstrukce
Vícevrstvá vyztužená kostra a pryžový substrát s vysokou odolností proti roztržení jsou kombinovány pro zlepšení strukturální tuhosti a mohou nést jednobodové nárazové zatížení, které přesahuje 300 % konvenčních přísavek.

Globální těsnicí výkon
Struktura břitu s proměnným průměrem je kombinována s labyrintovým těsnicím kroužkem pro udržení stabilního stupně vakua (≥85 % počáteční hodnoty) na složitých površích, jako jsou drsné povrchy a mastné povrchy.

Rozhraní pro rychlou odezvu
Integrovaný kanál pro průtok pilotního vzduchu, doba odezvy sání ≤0,8 s (standardní pracovní podmínky), vestavěná skupina ventilů proti sifonu, která zabraňuje výpadku napájení a pádu materiálu.

Modulární systém adaptérů
Poskytuje více specifikací instalačních rozhraní, jako jsou závity M6~M12/rychle vyměnitelné příruby, a podporuje integraci plug-and-play s koncovým efektorem robota nebo systémem nosníků.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Bezkontaktní přísavka řady CTB
DALŠÍ：Heavy Duty vakuová přísavka řady ZHP s vakuovým generátorem

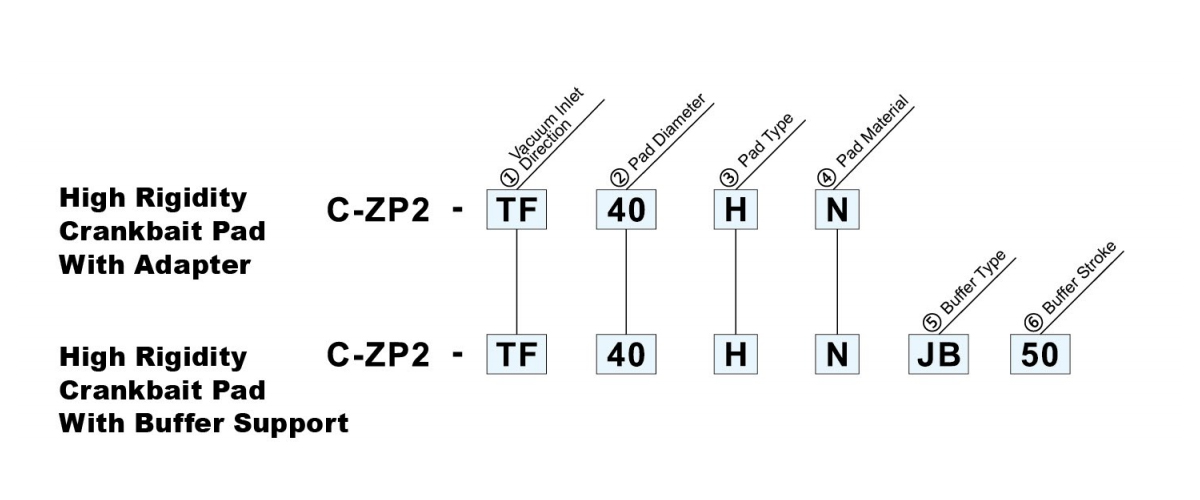

  • ①Vakuový port
    Směr     		④Materiál podložky □
    TF Vertikální N NBR
    XF Postranní S Silikonová guma
    ⑤Typ vyrovnávací paměti
    JB Vertikální vaccum
    vtok

    ②Průměr podložky (mm) O/
    ③Pad Tape☆     		H* já* J* K*
    32 40 50 63 80 100 125
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125
    H Ploché s žebry ● ● ● ●
    HB 2 měchy ● ● ● ●
    Vyrovnávací            zdvih 25 25   mm ● ● ● ●
    50 50   mm ● ● ● ●
    75 75   mm ● ● ● ●
    100 100    mm - - ● ●

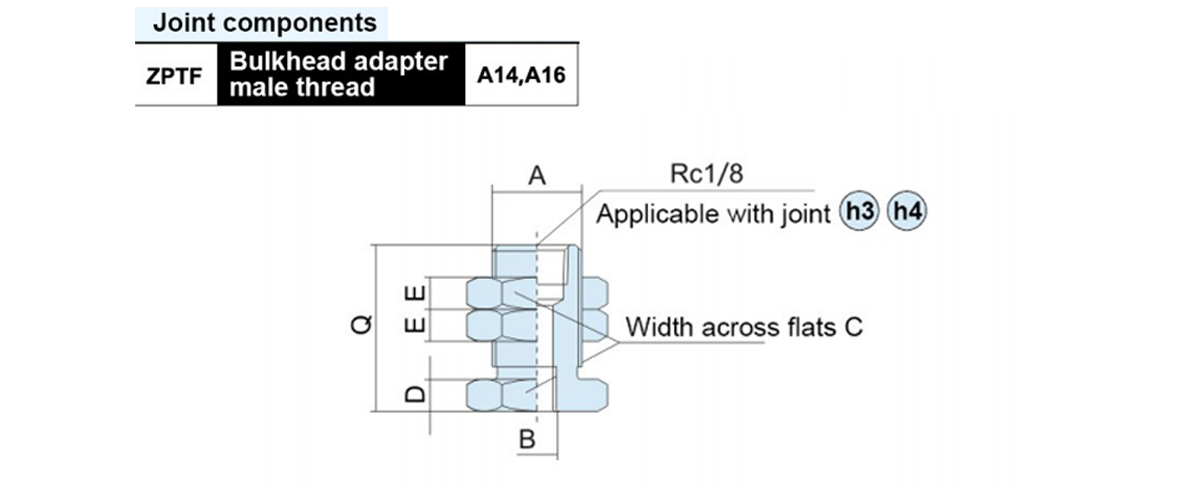

  • Režim A B C D E Q Hmotnost (g)
    ZPTF-A14 M14×1 M6×1 19 5 5 26 42.5
    ZPTF-A16 M16×1,5 M10×1,25 22 6 6 31 62.5

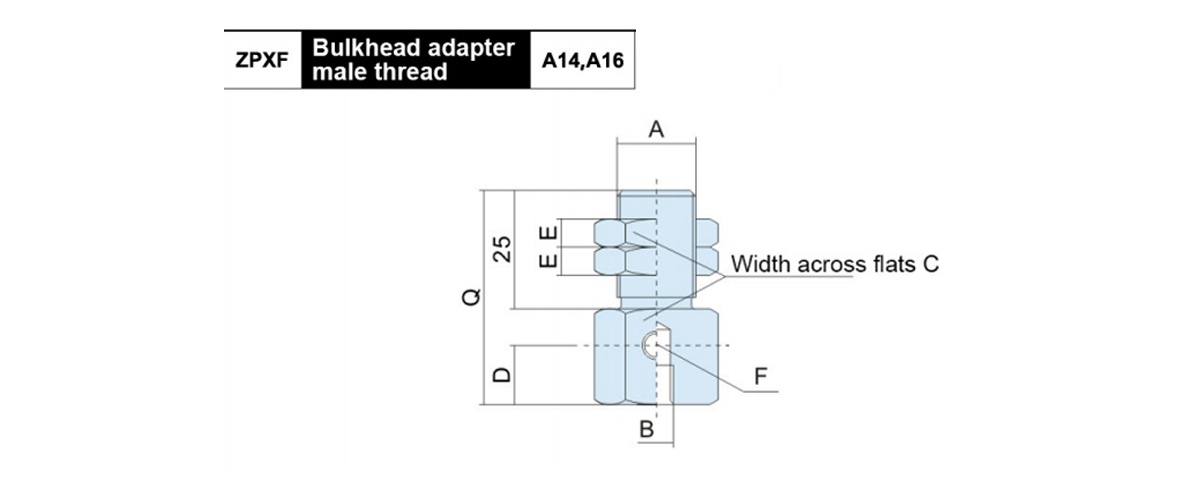

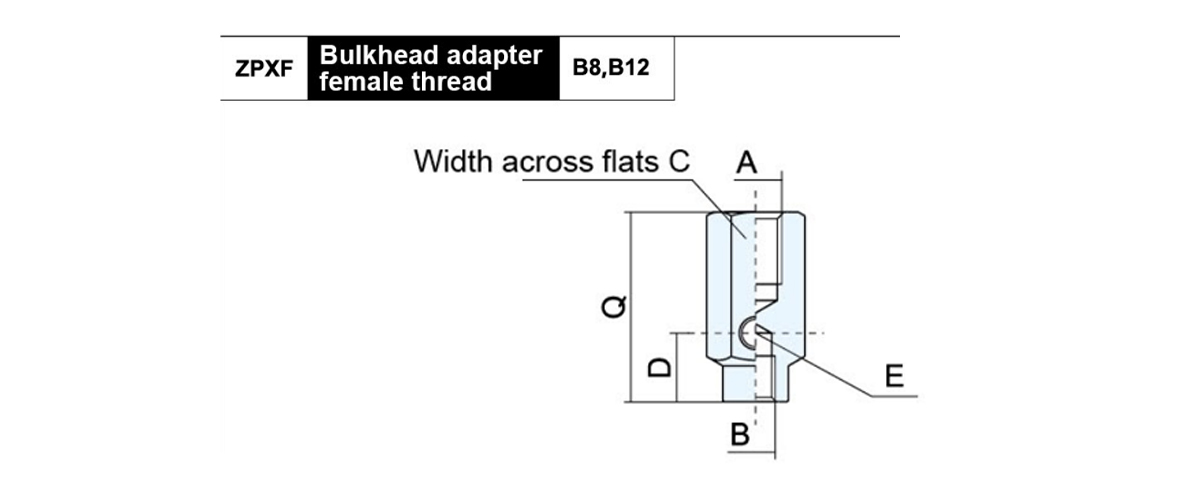

    Režim A B C D E F Q Hmotnost (g)
    ZPXF-A14 M14×1 M6×1 19 5 5 M5×0,8 26 78.5
    ZPXF-A16 M16×1,5 M10×1,25 22 6 6 Rc1/8 31 136.5

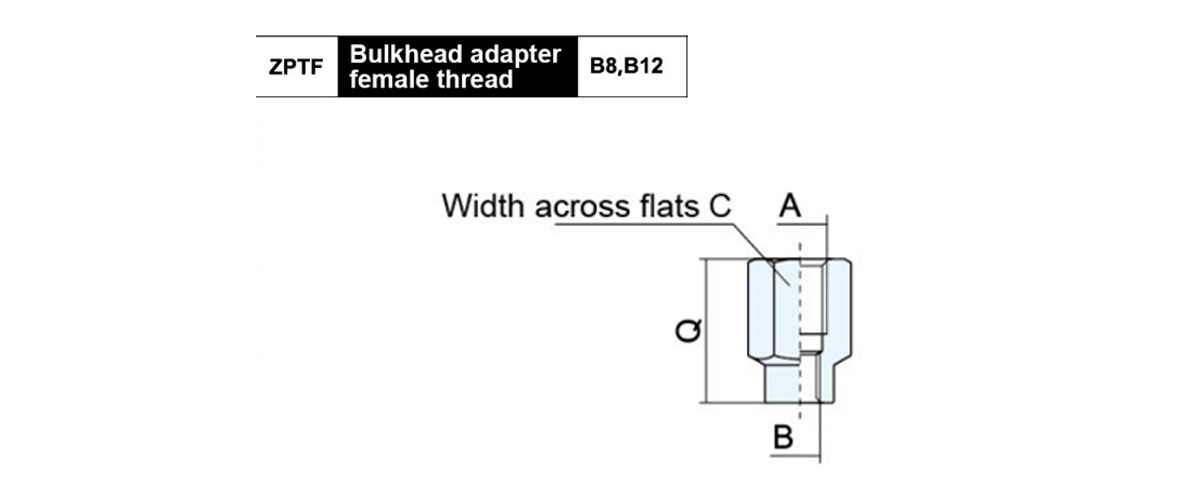

    Režim A B C Q Hmotnost (g)
    ZPTF-B8 M8 × 1,25 M6×1 13 21 16.5
    ZPTF-B12 M12×1,75 M10×1,25 17 26 32

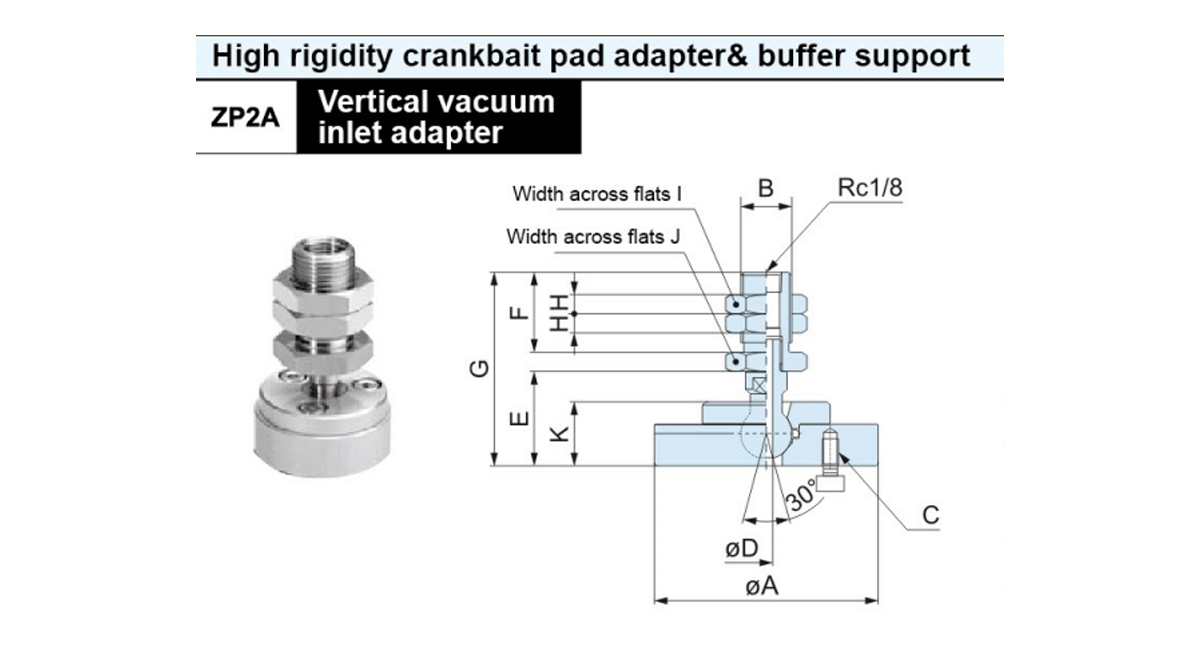

    Režim ØA B C ØD E F G H I J K Použitelná podložka
    ZP2A-TF0 30 M14×1 3-M2,5×0,45 2 21.5 21 47.5 5 19 19 14.5 H1 H2
    ZP2A-TF1 3-M3×0,5 I1 I2
    ZP2A-TF2 50 M16×1,5 4-M4×0,7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ZP2A-TF3 70 4-M5×0,8 29.5 60.5 20 K1 K2

    Režim ØA B C ØD E F G H I J K Použitelná podložka
    ZP2A-TF0 30 M14×1 3-M2,5×0,45 2 21.5 21 47.5 5 19 19 14.5 H1 H2
    ZP2A-TF1 3-M3×0,5 I1 I2
    ZP2A-TF2 50 M16×1,5 4-M4×0,7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ZP2A-TF3 70 4-M5×0,8 29.5 60.5 20 K1 K2

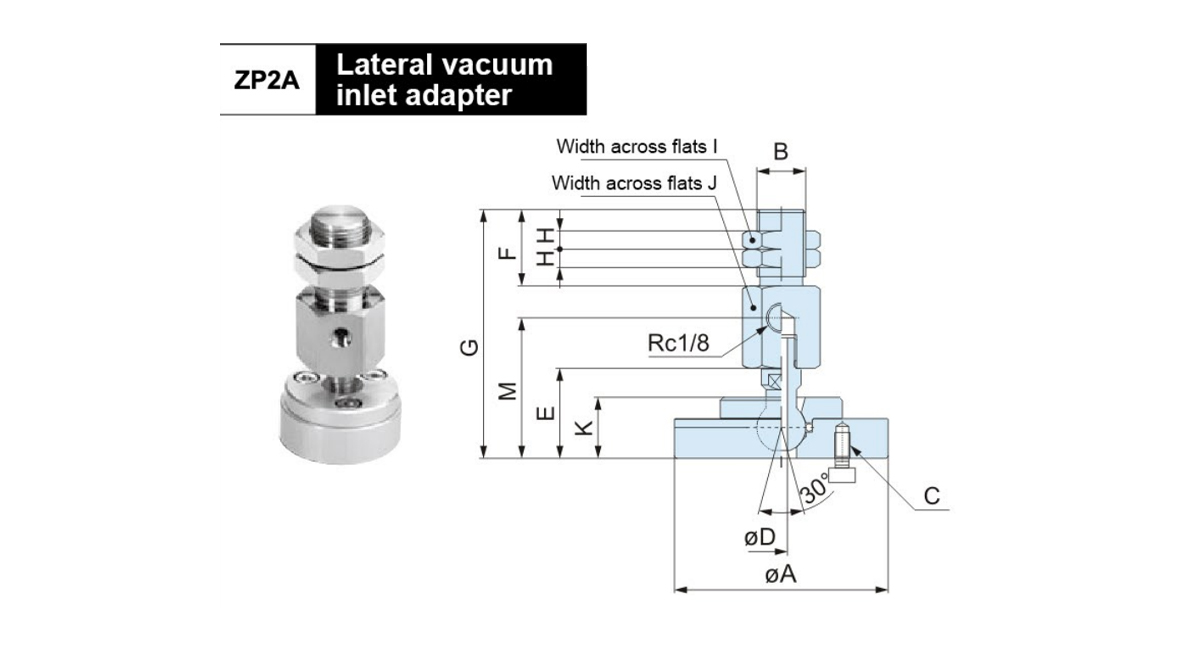

    Režim ØA B C ØD E F G H 1 J K M Použitelná podložka
    ZP2A-XF0 30 M14×1 3-M2,5×0,45 2 21.5 21 59.5 5 19 19 14.5 32 H1 H2
    ZP2A-XF1 3-M3×0,5 I1 I2
    ZP2A-XF2 50 M16×1,5 4-M4×0,7 4 28.5 25 80.5 6 22 22 19 45 J1 J2
    ZP2A-XF3 70 4-M5×0,8 29.5 81.5 20 46 K1 K2

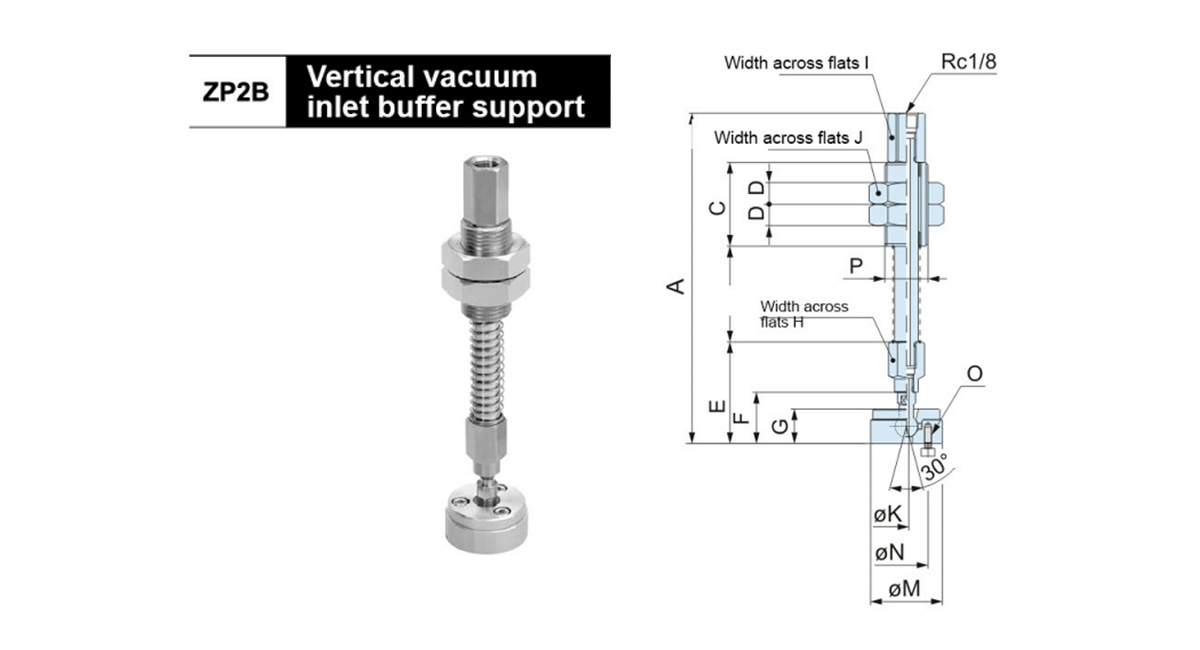

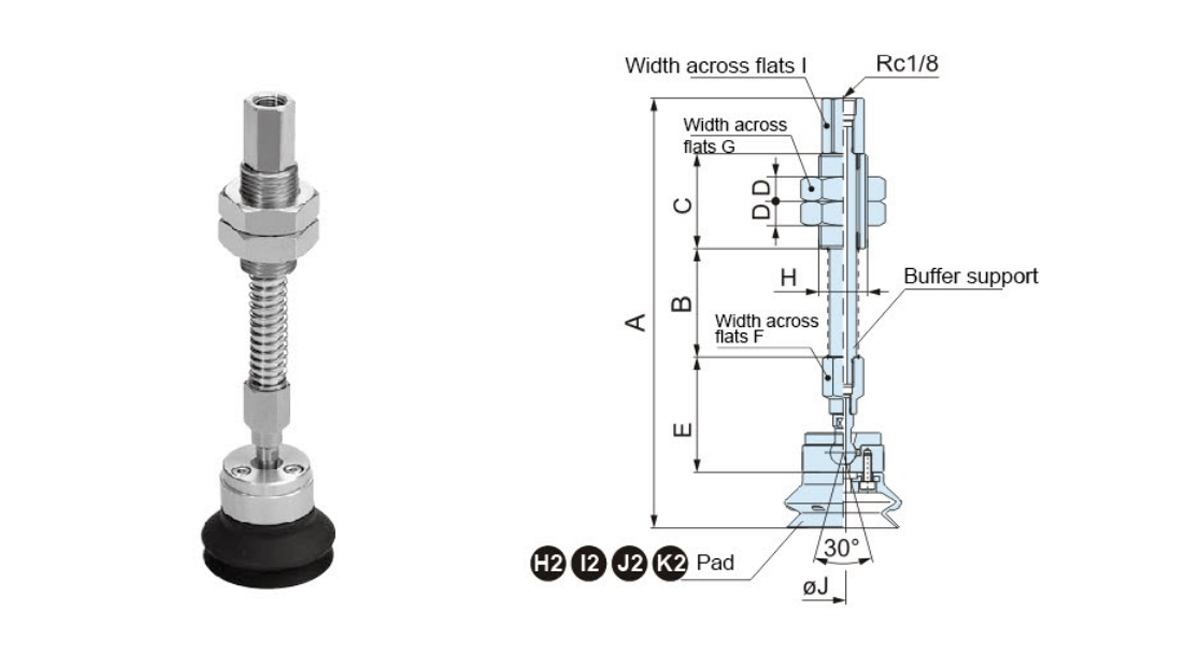

    Režim A B C D E F G H
    I     		J ØK ØM
    ØN
    0     		P Použitelné
    Pad
    ZP2B-TF0JB25 138 40 35 9 42.5 21.5 14.5 13 14 27 2 30 14 3-M2,5×0,45 M18×1,5 H1 H2
    ZP2B-TF0JB50 173 75
    ZP2B-TFOJB75 209 111
    ZP2B-TF1JB25 138 40 18 3-M3×0,5 I1 I2
    ZP2B-TF1JB50 173 75
    ZP2B-TF1JB75 209 111
    ZP2B-TF2JB25 172.5 44 50 9.5 54.5 28.5 19 17 17 30 4 50 34 4-M4×0,7 M22 × 1,5 J1 J2
    ZP2B-TF2JB50 208.5 80
    ZP2B-TF2JB75 248.5 120
    ZP2B-TF2JB100 283.5 155
    ZP2B-TF3JB25 173.5 44 55.5 29.5 20 17 17 30 4 70 40 4-M5×0,8 K1 K2
    ZP2B-TF3JB50 209.5 80
    ZP2B-TF3JB75 249.5 120
    ZP2B-TF3JB100 284.5 155

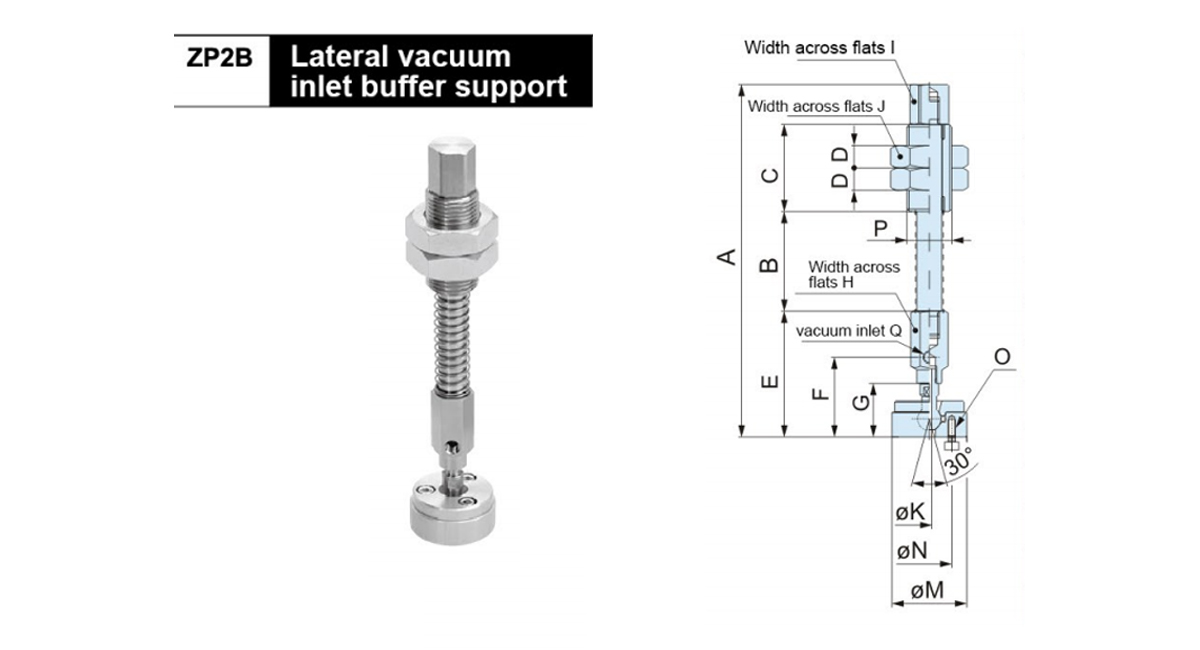

    Režim A B C D E F G H 1 J ØK ØM ØN 0 P Q Použitelné
    Pad
    ZP2B-XF0JB25 141.5 40 35 9 50.5 32 21.5 13 14 27 2 30 14 3-M2,5×0,45 M18×1,5 M5×0,8 H1 H2
    ZP2B-XF0JB50 176.5 75
    ZP2B-XFOJB75 212.5 111
    ZP2B-XF1JB25 141.5 40 18 3-M3×0,5 I1 I2
    ZP2B-XF1JB50 176.5 75
    ZP2B-XF1JB75 212.5 111
    ZP2B-XF2JB25 182.5 44 50 9.5 67.5 45 28.5 22 17 30 4 50 34 4-M4×0,7 M22 × 1,5 Rc1/8 J1 J2
    ZP2B-XF2JB50 218.5 80
    ZP2B-XF2JB75 258.5 120
    ZP2B-XF2JB100 293.5 155
    ZP2B-XF3JB25 182.5 44 68.5 46 29.5 22 17 30 4 70 40 4-M5×0,8 K1 K2
    ZP2B-XF3JB50 218.5 80
    ZP2B-XF3JB75 258.5 120
    ZP2B-XF3JB100 293.5 155

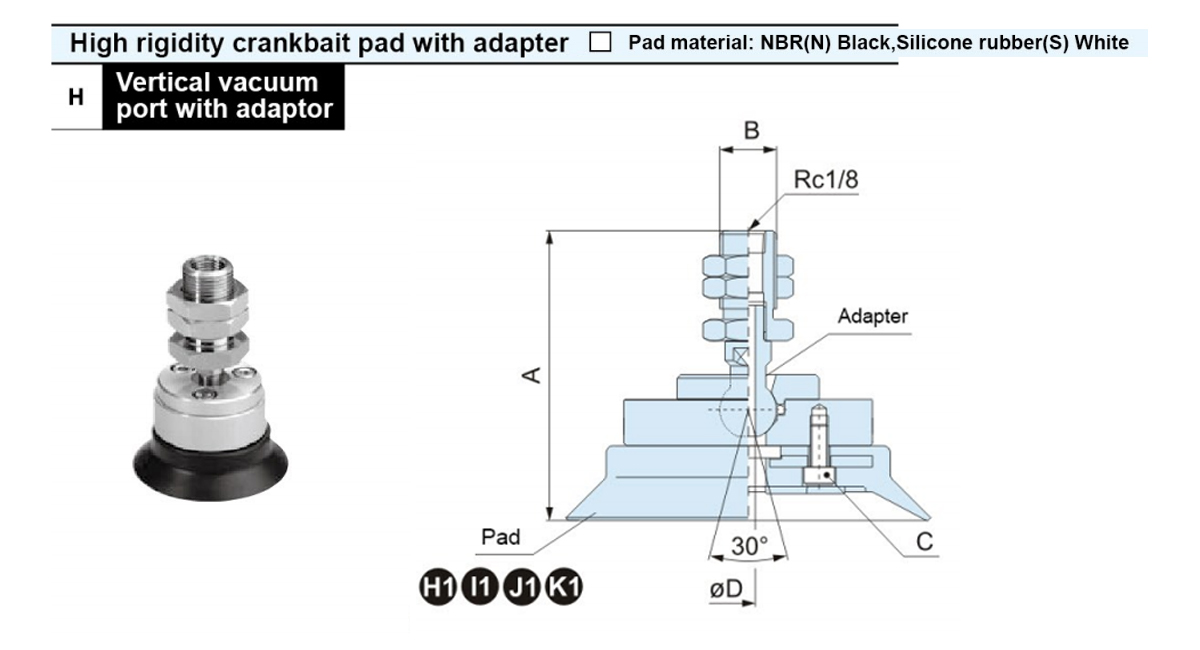

    Režim A B C ØD Režiml adaptéru
    C-ZP2-TF32H□ 55.5 M14×1 3-M2,5×0,45 2 ZP2A-TF0
    C-ZP2-TF40H□ 59 3-M3×0,5 ZP2A-TF1
    C-ZP2-TF50H□
    C-ZP2-TF63H□ 74 M16×1,5 4-M4×0,7 4 ZP2A-TF2
    C-ZP2-TF80H□ 76
    C-ZP2-TF100H□ 81.5 4-M5×0,8 ZP2A-TF3

    C-ZP2-TF125H□

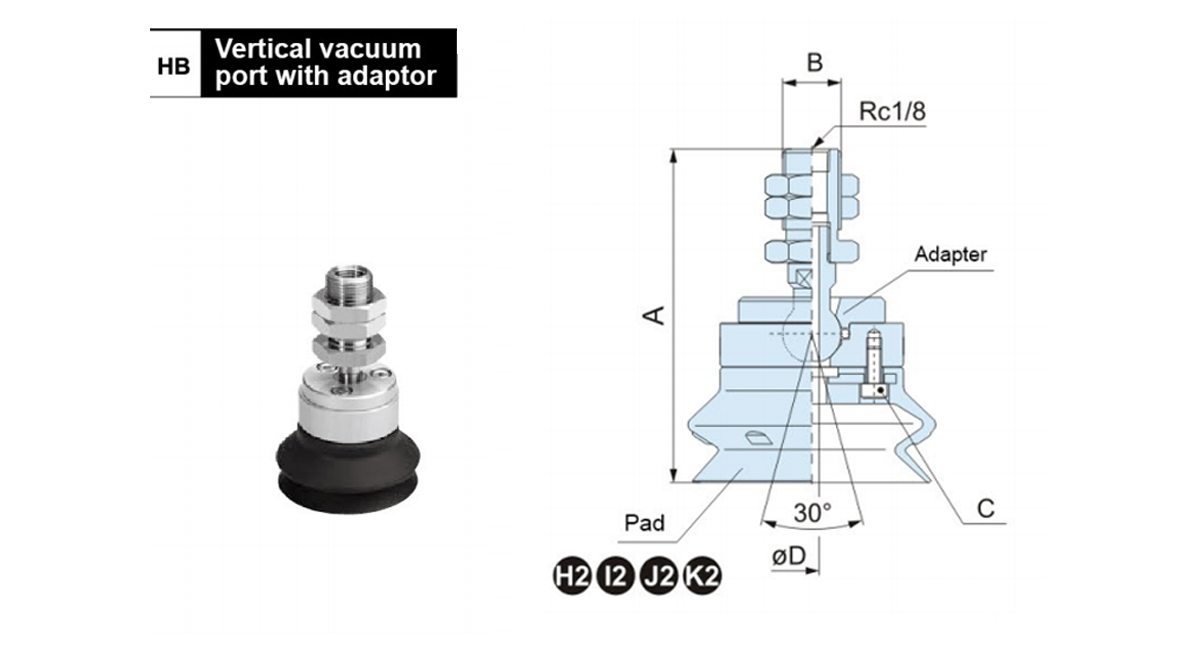

    Režim A B C ØD Režiml adaptéru
    C-ZP2-TF32HB□ 66 M14×1 3-M2,5×0,45 2 ZP2A-TF0
    C-ZP2-TF40HB□ 68 3-M3×0,5 ZP2A-TF1
    C-ZP2-TF50HB□ 71.5
    C-ZP2-TF63HB□ 91 M16×1,5 4-M4×0,7 4 ZP2A-TF2
    C-ZP2-TF80HB□ 96.5
    C-ZP2-TF100HB□ 108 4-M5×0,8 ZP2A-TF3
    C-ZP2-TF125HB 116.5

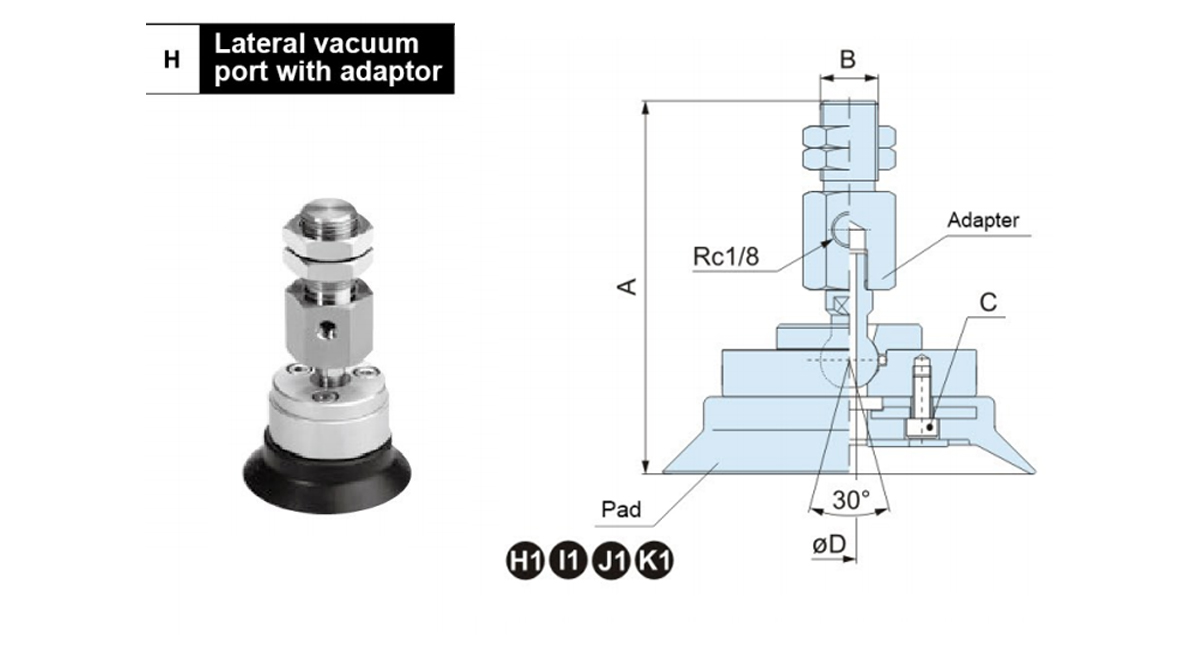

    Režim A B C ØD Režiml adaptéru
    C-ZP2-XF32H□ 67.5 M14×1 3-M2,5×0,45 2 ZP2A-XF0
    C-ZP2-XF40H□ 71 3-M3×0,5 ZP2A-XF1
    C-ZP2-XF50H□
    C-ZP2-XF63H□ 95 M16×1,5 4-M4×0,7 4 ZP2A-XF2
    C-ZP2-XF80H□ 97
    C-ZP2-XF100H□ 102.5 4-M5×0,8 ZP2A-XF3
    C-ZP2-XF125H□

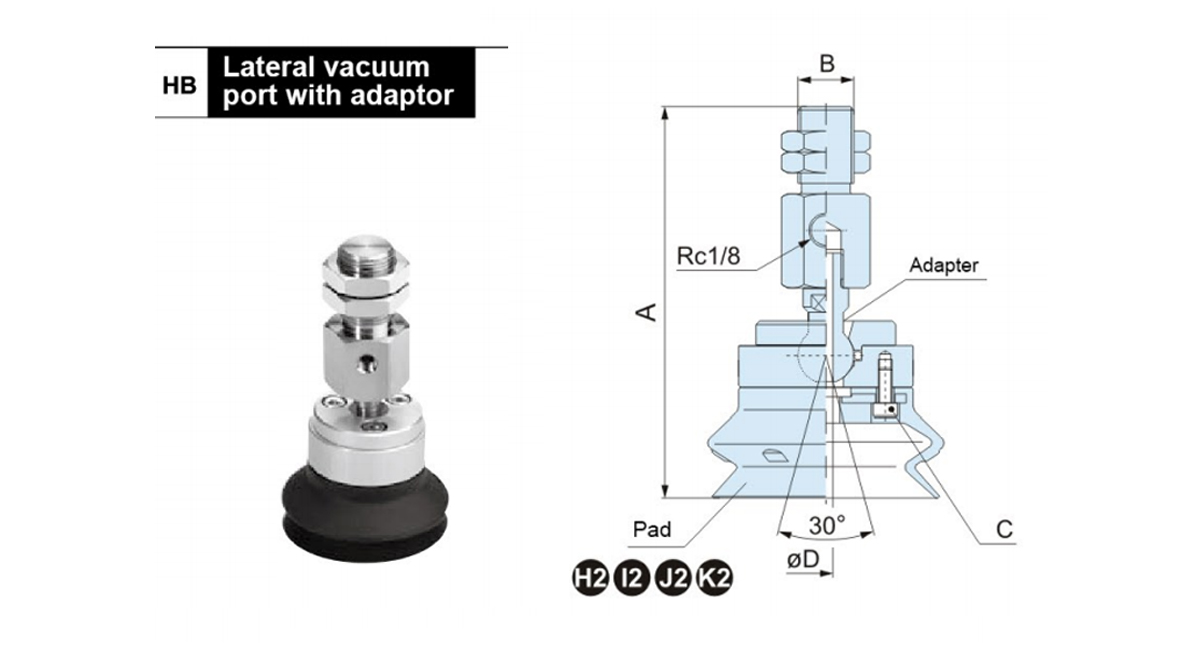

    Režim A B C ØD Režiml adaptéru
    C-ZP2-XF32HB□ 78 M14×1 3-M2,5×0,45 2 ZP2A-XF0
    C-ZP2-XF40HB□ 80 3-M3×0,5 ZP2A-XF1
    C-ZP2-XF50HB□ 83.5
    C-ZP2-XF63HB□ 112 M16×1,5 4-M4×0,7 4 ZP2A-XF2
    C-ZP2-XF80HB□ 117.5
    C-ZP2-XF100HB□ 129 4-M5×0,8 ZP2A-XF3
    C-ZP2-XF125HB□ 137.5

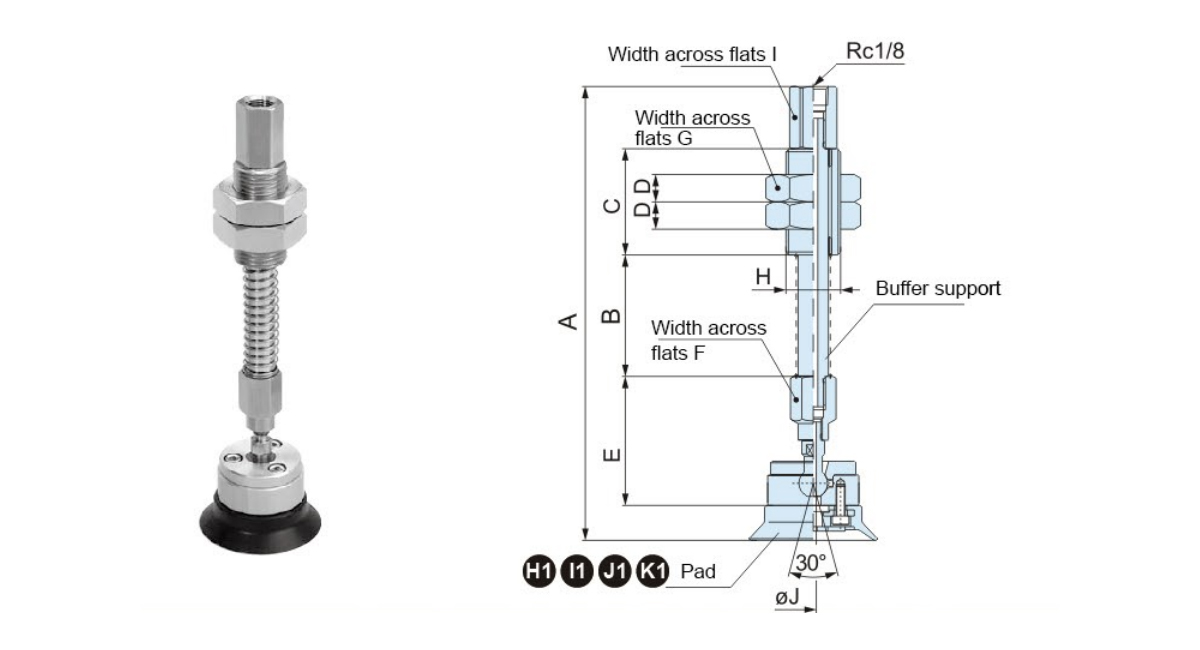

    Režim A B C D E F G H I ØJ Režiml podpory vyrovnávací paměti
    C-ZP2-TF32H□JB25 146 40 35 9 42.5 13 27 M18×1,5 14 2 ZP2B-TFOJB25
    C-ZP2-TF32H□ JB50 181 75 ZP2B-TFOJB50
    C-ZP2-TF32H□JB75 217 111 ZP2B-TFOJB75
    C-ZP2-TF40H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF40H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF40H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF50H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF50H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF50H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF63H□JB25 187 44 50 9.5 54.5 17 30 M22 × 1,5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63H□JB50 223 80 ZP2B-TF2JB50
    C-ZP2-TF63H□JB75 263 120 ZP2B-TF2JB75
    C-ZP2-TF63H□JB100 298 155 ZP2B-TF2JB100
    C-ZP2-TF80H□JB25 189 44 ZP2B-TF2JB25
    C-ZP2-TF80H□JB50 225 80 ZP2B-TF2JB50
    C-ZP2-TF80H□JB75 265 120 ZP2B-TF2JB75
    C-ZP2-TF80H□JB100 300 155 ZP2B-TF2JB100
    C-ZP2-TF100H□JB25 194.5 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF100H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF100H□JB100 305.5 155 ZP2B-TF3JB100
    C-ZP2-TF125H□JB25 194.5 44 ZP2B-TF3JB25
    C-ZP2-TF125H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF125H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF125H□JB100 305.5 155 ZP2B-TF3JB100

    Režim A B C D E F G H I ØJ Režiml podpory vyrovnávací paměti
    C-ZP2-TF32HB□ JB25 156.5 40 35 9 42.5 13 27 M18×1,5 14 ZP2B-TFOJB25
    C-ZP2-TF32HB□ JB50 191.5 75 ZP2B-TFOJB50
    C-ZP2-TF32HB□ JB75 227.5 111 ZP2B-TFOJB75
    C-ZP2-TF40HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF40HB□ JB50 193.5 75 2 ZP2B-TF1JB50
    C-ZP2-TF40HB□JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF50HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF50HB□ JB50 193.5 75 ZP2B-TF1JB50
    C-ZP2-TF50HB□ JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF63HB□ JB25 204 44 50 9.5 54.5 30 M22 × 1,5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63HB□ JB50 240 80 ZP2B-TF2JB50
    C-ZP2-TF63HB□ JB75 280 120 17 ZP2B-TF2JB75
    C-ZP2-TF63HB□ JB100 315 155 ZP2B-TF2JB100
    C-ZP2-TF80HB□ JB25 209.5 44 ZP2B-TF2JB25
    C-ZP2-TF80HB□ JB50 245.5 80 ZP2B-TF2JB50
    C-ZP2-TF80HB□ JB75 285.5 120 ZP2B-TF2JB75
    C-ZP2-TF80HB□JB100 320.5 155 ZP2B-TF2JB100
    C-ZP2-TF100HB□ JB25 221 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100HB□ JB50 257 80 ZP2B-TF3JB50
    C-ZP2-TF100HB□ JB75 297 120 ZP2B-TF3JB75
    C-ZP2-TF100HB□ JB100 332 155 ZP2B-TF3JB100
    C-ZP2-TF125HB□ JB25 229.5 44 ZP2B-TF3JB25
    C-ZP2-TF125HB□ JB50 265.5 80 ZP2B-TF3JB50
    C-ZP2-TF125HB□ JB75 305.5 120 ZP2B-TF3JB75
    C-ZP2-TF125HB□ JB100 340.5 155

    ZP2B-TF3JB100

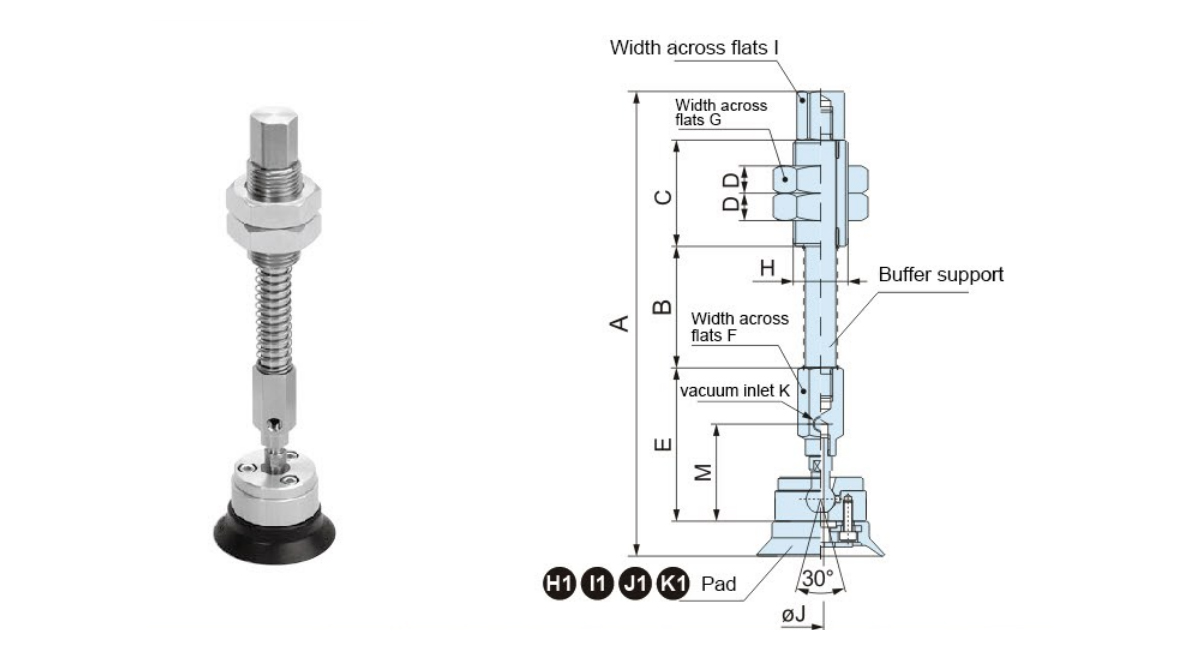

    Režim A B C D E F G H 1 ØJ K M Režiml podpory vyrovnávací paměti
    C-ZP2-XF32H□JB25 149.5 40 35 9 50.5 13 27 M18×1,5 14 2 M5×0,8 32 ZP2B-XFOJB25
    C-ZP2-XF32H□JB50 184.5 75 ZP2B-XFOJB50
    C-ZP2-XF32H□JB75 220.5 111 ZP2B-XFOJB75
    C-ZP2-XF40H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF40H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF40H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF50H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF50H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF50H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF63H□JB25 197 44 50 9,5- 67.5 22 30 M22 × 1,5 17 4 Rc1/8 45 ZP2B-XF2JB25
    C-ZP2-XF63H□JB50 233 80 ZP2B-XF2JB50
    C-ZP2-XF63H□JB75 273 120 ZP2B-XF2JB75
    C-ZP2-XF63H□JB100 308 155 ZP2B-XF2JB100
    C-ZP2-XF80H□JB25 199 44 ZP2B-XF2JB25
    C-ZP2-XF80H□JB50 235 80 ZP2B-XF2JB50
    C-ZP2-XF80H□JB75 275 120 ZP2B-XF2JB75
    C-ZP2-XF80H□JB100 310 155 ZP2B-XF2JB100
    C-ZP2-XF100H□JB25 204.5 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100H□JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF100H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF100H□ JB100 315.5 155 ZP2B-XF3JB100
    C-ZP2-XF125H□ JB25 204.5 44 ZP2B-XF3JB25
    C-ZP2-XF125H□ JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF125H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF125H□ JB100 315.5 155 ZP2B-XF3JB100

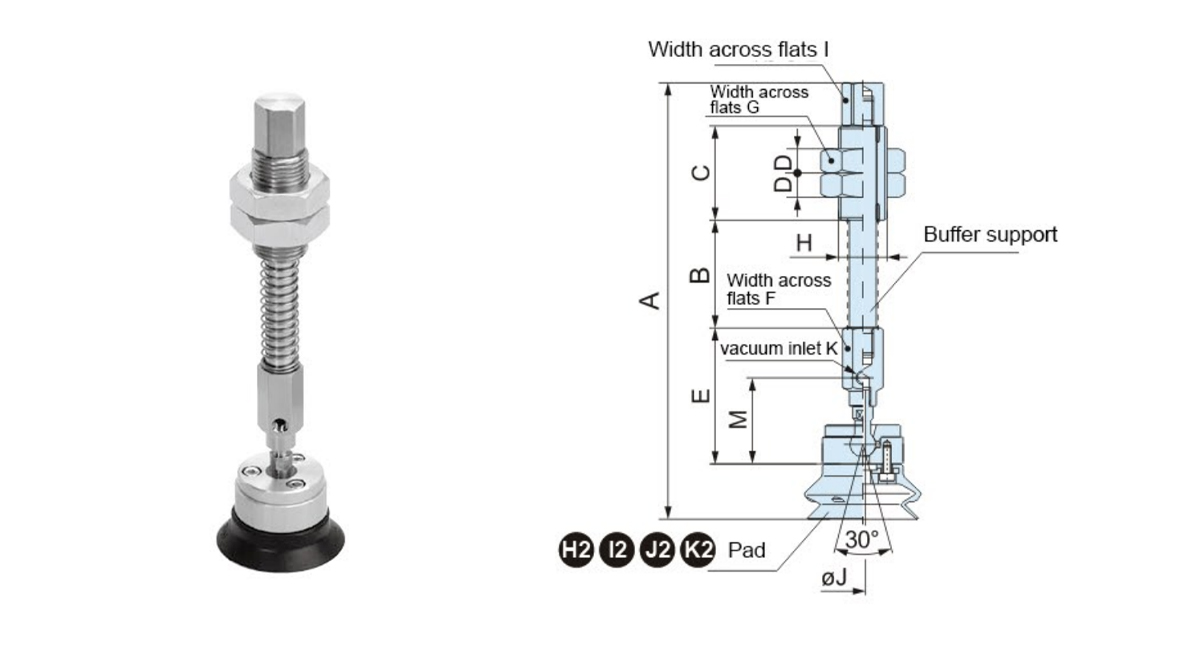

    Režiml A B C D E F G H 1 ØJ K M Režiml podpory vyrovnávací paměti
    C-ZP2-XF32HB□JB25 160 40 35 9 50.5 13 27 M18×1,5 14 2 M5×0,8 32 ZP2B-XFOJB25
    C-ZP2-XF32HB□JB50 195 75 ZP2B-XFOJB50
    C-ZP2-XF32HB□JB75 231 111 ZP2B-XFOJB75
    C-ZP2-XF40HB□JB25 162 40 ZP2B-XF1JB25
    C-ZP2-XF40HB□JB50 197 75 ZP2B-XF1JB50
    C-ZP2-XF40HB□JB75 233 111 ZP2B-XF1JB75
    C-ZP2-XF50HB□JB25 165.5 40 ZP2B-XF1JB25
    C-ZP2-XF50HB□JB50 200.5 75 ZP2B-XF1JB50
    C-ZP2-XF50HB□JB75 236.5 111 ZP2B-XF1JB75
    C-ZP2-XF63HB□JB25 214 44 50 9.5 67.5 22 30 M22 × 1,5 17 4 Rc1/8 45- ZP2B-XF2JB25
    C-ZP2-XF63HB□JB50 250 80 ZP2B-XF2JB50
    C-ZP2-XF63HB□JB75 290 120 ZP2B-XF2JB75
    C-ZP2-XF63HB□JB100 325 155 ZP2B-XF2JB100
    C-ZP2-XF80HB□JB25 219.5 44 ZP2B-XF2JB25
    C-ZP2-XF80HB□JB50 255.5 80 ZP2B-XF2JB50
    C-ZP2-XF80HB□JB75 295.5 120 ZP2B-XF2JB75
    C-ZP2-XF80HB□JB100 330.5 155 ZP2B-XF2JB100
    C-ZP2-XF100HB□ JB25 231 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100HB□ JB50 267 80 ZP2B-XF3JB50
    C-ZP2-XF100HB□ JB75 307 120 ZP2B-XF3JB75
    C-ZP2-XF100HB□ JB100 342 155 ZP2B-XF3JB100
    C-ZP2-XF125HB□ JB25 239.5 44 ZP2B-XF3JB25
    C-ZP2-XF125HB□ JB50 275.5 80 ZP2B-XF3JB50
    C-ZP2-XF125HB□ JB75 315.5 120 ZP2B-XF3JB75
    C-ZP2-XF125HB□JB100 350.5 155 ZP2B-XF3JB100
