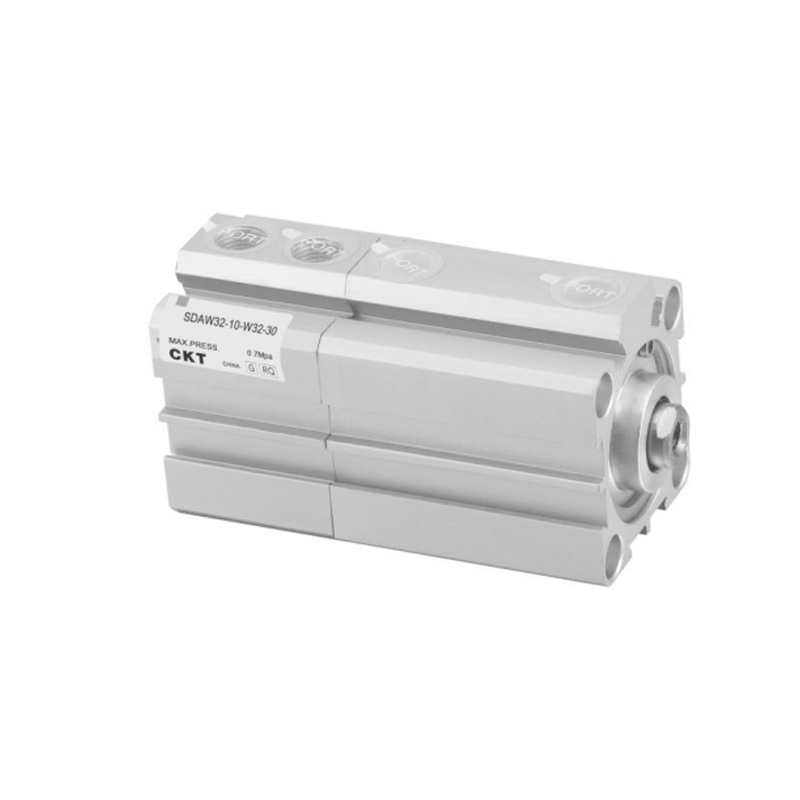

Tenký dvouosý vícepolohový válec řady SDAW
  • Tenký dvouosý vícepolohový válec řady SDAW
Tenký válec

Tenký dvouosý vícepolohový válec řady SDAW

Tenký dvouosý vícepolohový válec řady SDAW je tenký válec navržený pro vysokou prostorovou efektivitu a požadavky na více stanic. Jeho dvouosá vodicí struktura a vícepolohová parkovací schopnost výrazně optimalizují kompaktnost uspořádání zařízení a jistotu dráhy pohybu.

(1) Ultratenký design těla
Axiální velikost, která prolomila limit tloušťky tradičních válců, je značně stlačená, vhodná pro integraci automatizačních modulů s přísnými prostorovými omezeními.

(2) Oboustranná tuhá konstrukce vodicí tyče
Vysokopevnostní vodicí tyče konfigurované paralelně účinně potlačují vychylovací moment pístnice a zajišťují přesnost trajektorie koncového efektoru při komplexním zatížení.

(3) Vícepolohové programovatelné parkování
Podporuje přesné zamykání a opakované polohování více než dvou předem určených poloh v rámci jízdního rozsahu prostřednictvím externích brzdových jednotek nebo konfigurací skupin ventilů.

(4) Vysoce přizpůsobivý pohon
Pro splnění požadavků na mechanickou/elektrickou integraci běžných automatizačních platforem jsou k dispozici volitelné sloty pro magnetické spínače a různá montážní rozhraní (typ spodní/koncová příruba).

(5) Lehká dynamická odezva
Vnitřní dráha proudění a sestava pístu válce jsou optimalizovány pro zvýšení frekvence vratného pohybu při zachování výstupního tahu, aby byly splněny požadavky pracovních podmínek náročných na rytmus.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Tenký vícepolohový válec řady SDAT

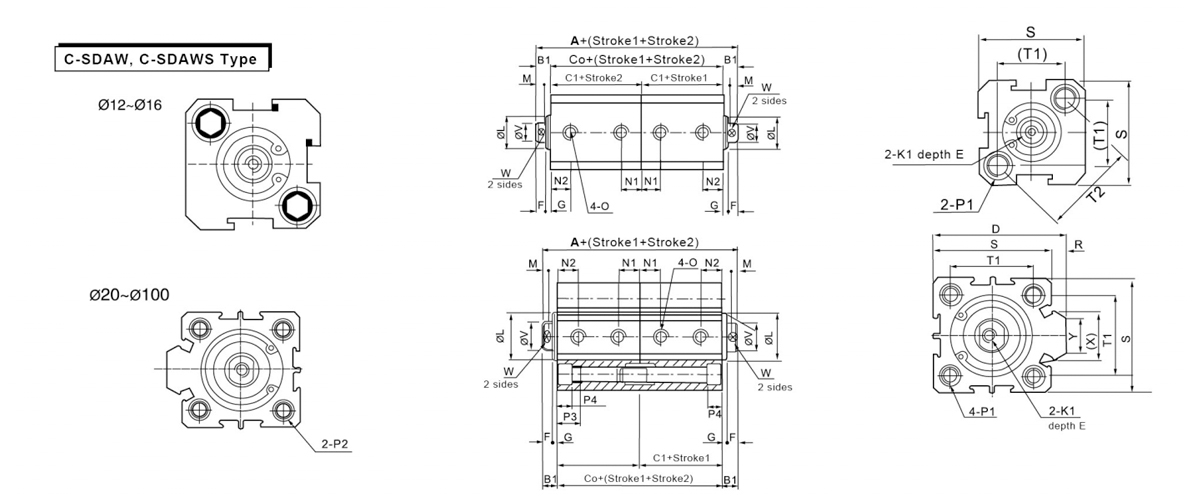

  • Formulář Bez automatického přepínání S automatickým přepínáním B1 D E F G K1 L M N1 N2
    velikost sorm A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8 × 1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Velikost otvoru
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 závit M5×0,8 průchozí otvor:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 závit M5×0,8 průchozí otvor:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Obě strany:φ6,5 závit M5×0,8 průchozí otvor:φ4,2 Obě strany:φ6,5 průchozí otvor:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obě strany:φ8,2 závit M6×1,0 průchozí otvor:φ4,6 Obě strany:φ8,2 průchozí otvor:φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obě strany:φ8,2 závit M6×1,0 průchozí otvor:φ4,6 Obě strany:φ8,2 průchozí otvor:φ6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obě strany:φ10 závit M8×1,25 průchozí otvor:φ6,5 Obě strany:10 průchozí otvor:φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obě strany:Φ11 závit M8×1,25 průchozí otvor:φ6,5 Obě strany:φ11 průchozí otvor:φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obě strany:Φ11 závit M8×1,25 průchozí otvor:φ6,5 Obě strany:Φ11 průchozí otvor:φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obě strany:φ14 závit M12×1,75 průchozí otvor:φ9,2 Obě strany:φ14 průchozí otvor:φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obě strany:φ17,5 závit M14×2průchozí otvor:φ11,3 Obě strany:φ17,5 průchozí otvor:14,2 30 13 10 114 90 - 32 27 35 26
