Tenký dvouosý dvoučinný válec řady SDAD Dodavatelé

Domů / Produkty / Vzduchový válec / Tenký válec / Tenký dvouosý dvoučinný válec řady SDAD

Tenký dvouosý dvoučinný válec řady SDAD Tenký dvouosý dvoučinný válec řady SDAD
  • Tenký dvouosý dvoučinný válec řady SDAD
  • Tenký dvouosý dvoučinný válec řady SDAD
Tenký válec

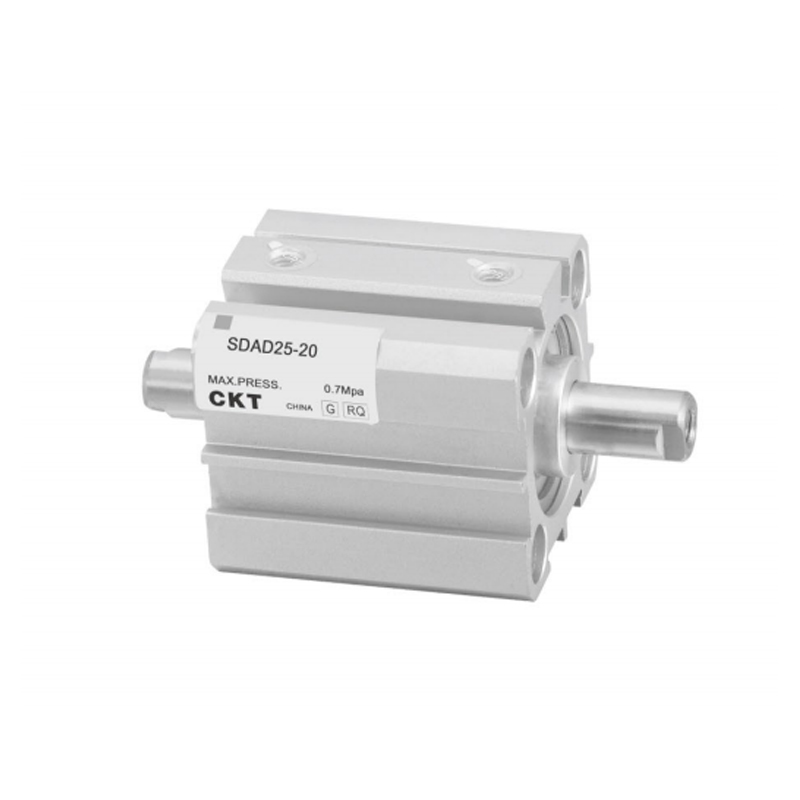

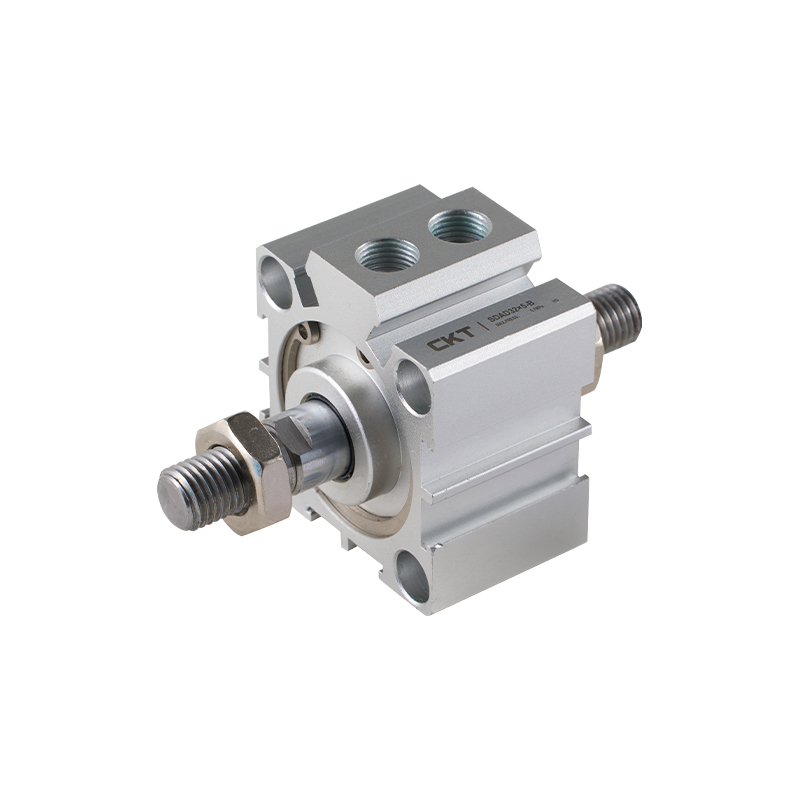

Tenký dvouosý dvoučinný válec řady SDAD

Tenký dvouosý dvojčinný válec řady SDAD je kompaktní pneumatický pohon s tenkou konstrukcí skříňového typu a integrovaným duálním vodicím mechanismem pístnice. Dosahuje lineárního vratného pohybu prostřednictvím obousměrného pneumatického pohonu. Jeho hlavním rysem je vyřešit požadavky na tuhý výstup v podmínkách omezeného prostoru instalace prostřednictvím fyzické optimalizace prostoru a vysoce tuhé vodicí struktury.

• Koncepce ultratenké konstrukce
Výška průřezu válce je výrazně stlačena a konstrukční hloubka je snížena asi o 30 % - 50 % ve srovnání s běžnými válci. Je vhodný pro vestavěné instalace nebo hustě uspořádané scény, efektivně zlepšuje využití prostoru zařízení.

• Dvouosý antiexcentrický zatěžovací mechanismus
Dvě paralelní pístnice tvoří systém potlačení krouticího momentu, který současně snáší radiální zatížení a otočné krouticí momenty, zlepšuje stabilitu pohybu koncového efektoru při podmínkách excentrického zatížení a potlačuje riziko vzpříčení pístnice.

• Obousměrný pneumatický dvojčinný režim
Standardní konfigurace architektury pohonu se dvěma otvory zajišťuje obousměrný výstup stejné síly z pístnice prostřednictvím ovládání zpětného ventilu. Dopředný i vratný zdvih mají plné výkonové možnosti bez potřeby vratné pružiny.

• Vysoce tuhá integrace kolejnic
Vodicí hřídel a tělo válce mají integrální zesílenou konstrukci a výkyv pohybu je redukován technologií eliminace vůle před zatížením. Tuhost lineárního vedení je asi 2krát vyšší než u jednoosého válce, což zajišťuje přesnost opakovaného polohování v tolerančním pásmu ±0,1 mm.

• Modulární rozhraní adaptéru
Konec pístnice je kompatibilní s plovoucími spoji podle normy ISO a tělo válce je přednastaveno s víceosými montážními závitovými otvory a montážními plochami kolejnice. Podporuje nestandardní konfigurace, jako je obrácená instalace a boční montáž, kterou lze snadno integrovat do automatizačního modulu.

• Optimalizace dynamické odezvy
Struktura malé dutiny zkracuje dráhu nabíjení a vypouštění proudu vzduchu a spolupracuje s těsnícími komponenty s nízkým třením, aby bylo dosaženo řízení doby plného zdvihu v rozsahu 0,1-0,3 sekund (v závislosti na specifikaci zdvihu), což splňuje požadavky na střední a vysokou rychlost.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Tenký válec s nastavitelným zdvihem řady SDAJ
DALŠÍ：Tenký válec řady SDA

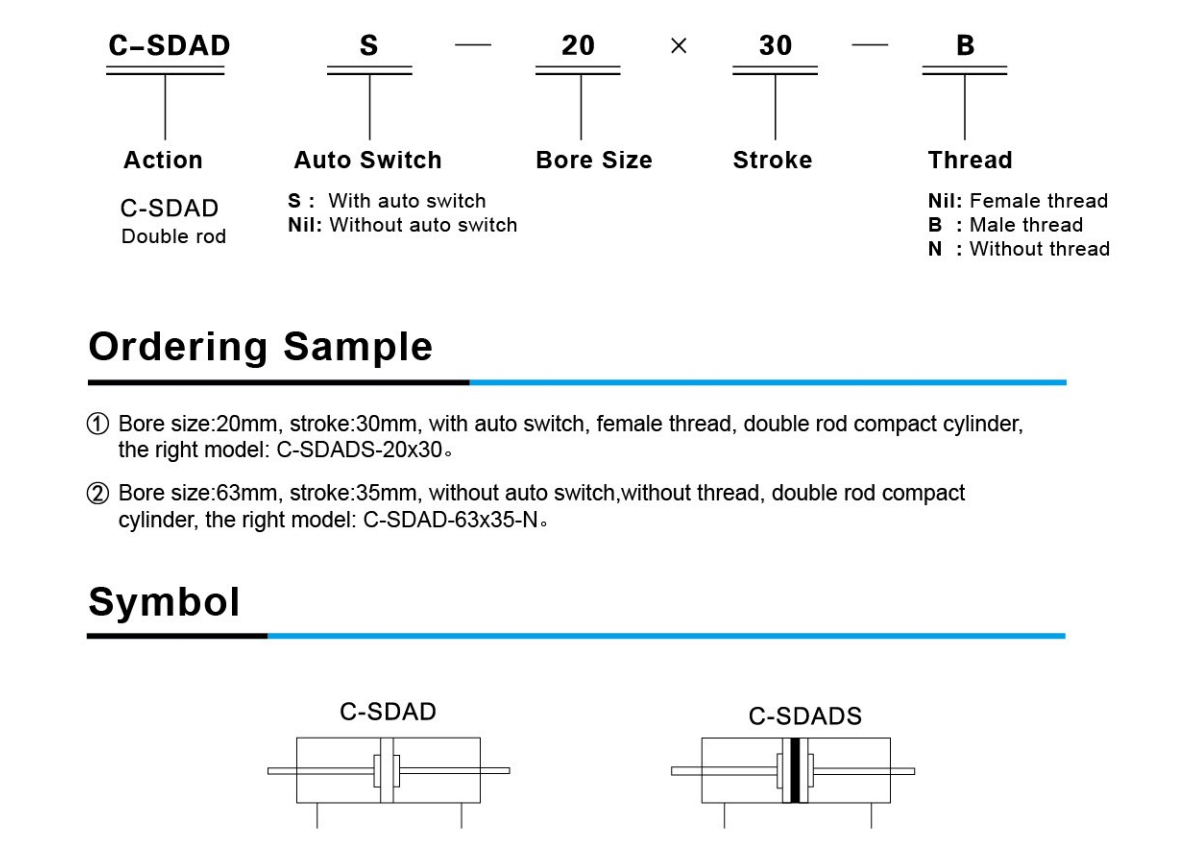

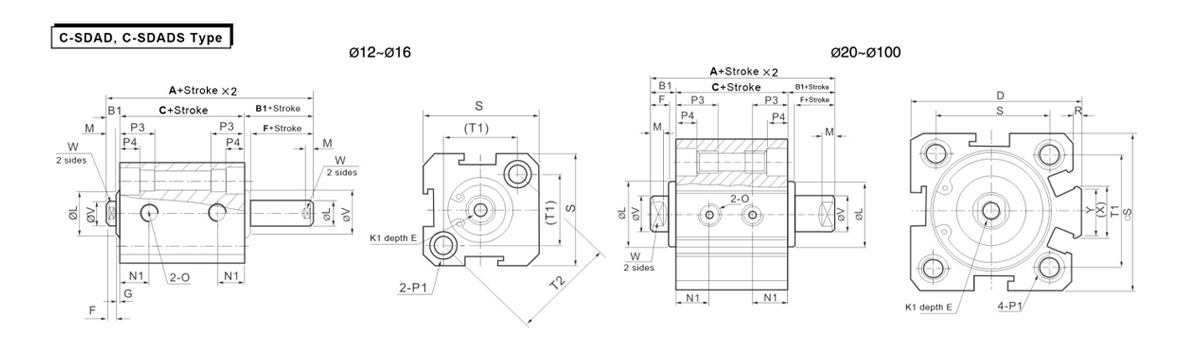

  • Formulář Bez automatického přepínání S automatickým přepínáním B1 D Zdvih≤10 Mrtvice>10 F G K1 L M N1
    Velikost otvoru/symbol A C A C E S=5 S>5
    12 27 17 37 27 5 - 6 4 1 M3×0,5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8 (6,5, když je zdvih 5) 4 1.5 M4×0,7 13 3 7.5
    25 33 21 43 31 6 42 10 (7, když je zdvih 5) 4 2 M5×0,8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8 × 1,25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1,5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1,5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14×1,5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18×1,5 55 4 16 20.5
    Velikost otvoru/symbol 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Obě strany:φ6,5 závit M5×0,8 průchozí otvor:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Obě strany:φ6,5 závit M5×0,8 průchozí otvor:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obě strany:φ6,5 závit M5×0,8 průchozí otvor:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obě strany:φ8,2 závit M6×1,0 průchozí otvor:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obě strany:φ8,2 závit M6×1,0 průchozí otvor:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obě strany:φ10 závit M8×1,25 průchozí otvor:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obě strany:φ11 závit M8×1,25 průchozí otvor:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obě strany:φ11 závit M8×1,25 průchozí otvor:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obě strany:φ14 závit M12×1,75 průchozí otvor:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obě strany:φ17,5 závit M14x2 průchozí otvor:φ11,3 30 13 10 114 90 - 32 27 35 26
