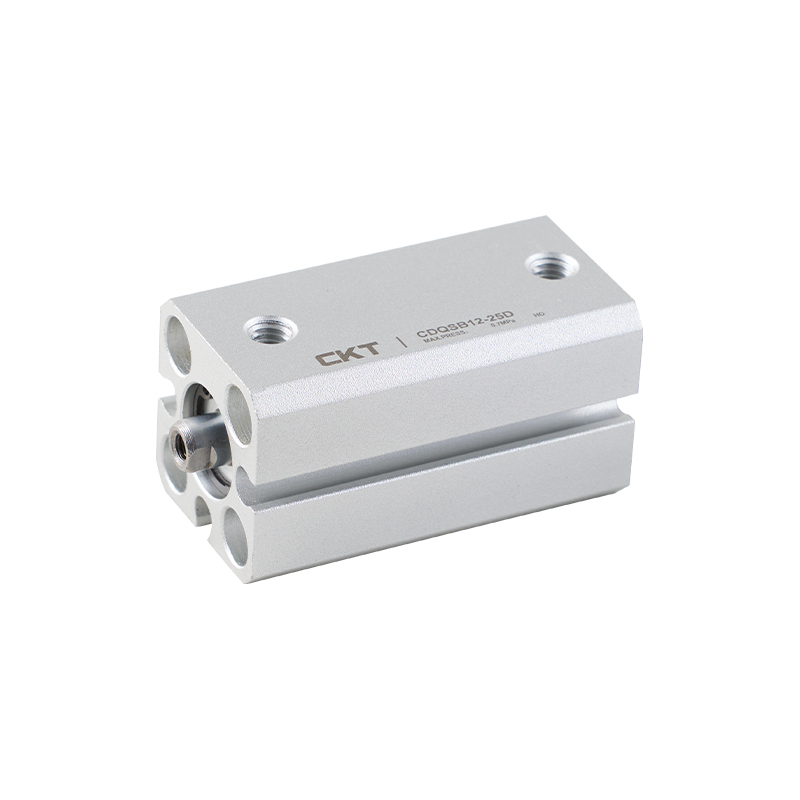

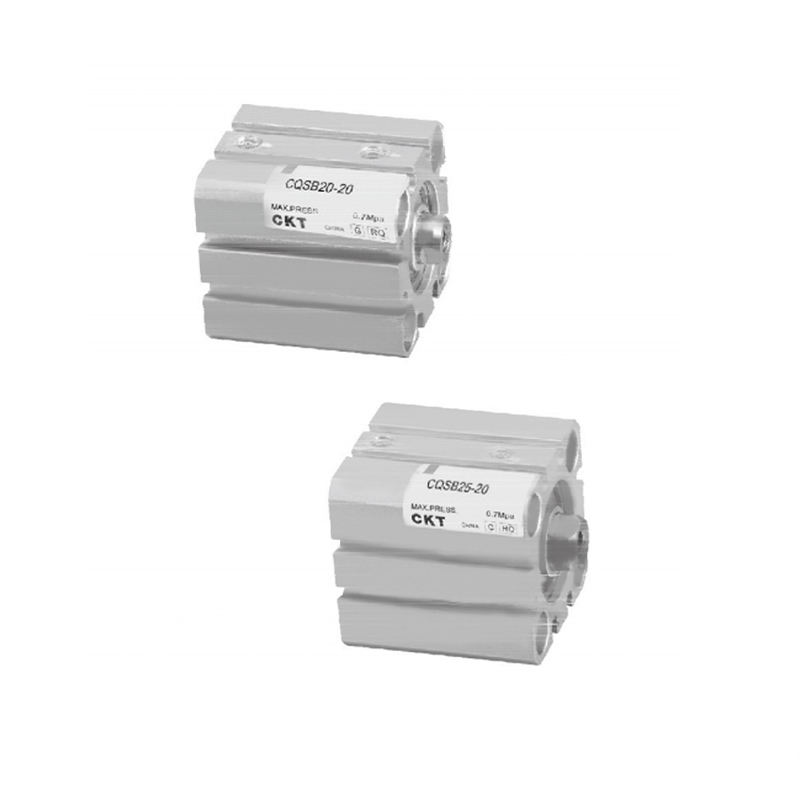

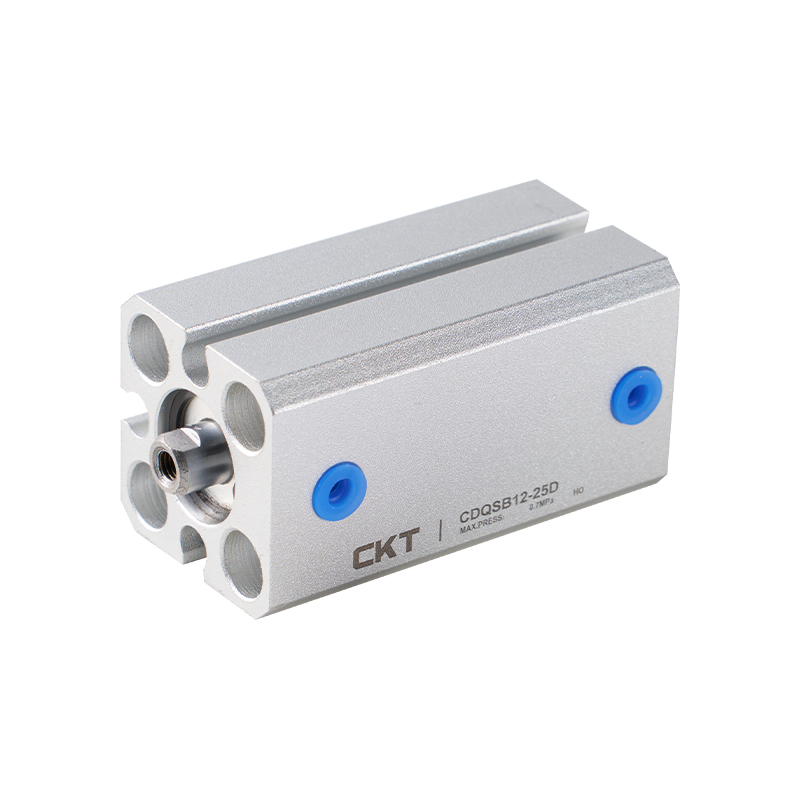

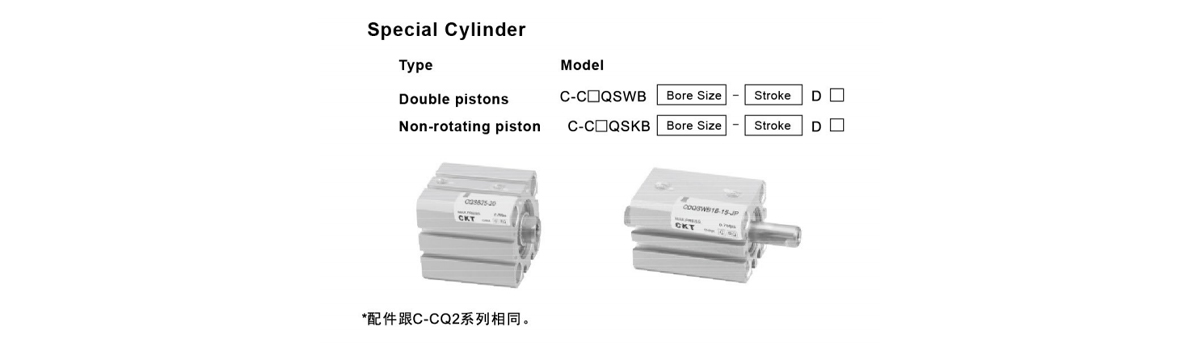

Nový tenký válec řady CQS

Jako účinný pneumatický pohon v oblasti moderní průmyslové automatizace dosáhl nový tenký válec řady CQS koordinované optimalizace obsazení prostoru a funkční konfigurace prostřednictvím strukturální inovace, která poskytuje flexibilnější řešení pohonu pro kompaktní uspořádání zařízení.

1. Návrh kompatibility vícesměrné instalace
Tělo válce integruje vícerozměrné rozhraní pro instalaci magnetického spínače. Mezi nimi specifikace malého průměru válce poskytuje třícestnou instalační referenční plochu a specifikace středního a velkého průměru válce jsou rozšířeny na čtyřstranný instalační režim včetně referenční plochy portu, což výrazně zlepšuje volnost uspořádání a přizpůsobivost snímacího prvku.

2. Architektura optimalizace využití prostoru
Při přijetí kompaktní konfigurace s pozitivní kompresí jsou klíčové komponenty pohybu topologicky optimalizovány. Za předpokladu zachování standardního výstupního výkonu je současně redukováno axiální a radiální zabírání prostoru, což účinně uvolňuje vnitřní prostorové zdroje zařízení.

3. Složená instalační struktura
Základna integruje průchozí otvor a závitem zapuštěné duální instalační nosiče. Díky modulárnímu designu rozhraní je kompatibilní s požadavky na připojení běžných mechanismů, snižuje složitost systémové integrace a podporuje rychlé nasazení ve více scénářích.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Tenký válec řady SDA
DALŠÍ：Tenký válec řady CQM (typ vodicí tyče)
  • Velikost otvoru (mm) 12 16 20 25
    Tekutina vzduch
    Akce Dvojčinné, Jednočinné: Pružinový návrat/prodloužení
    Důkazný tlak 1.5MPa{15.3kgf/cm²}
    Max.provozní tlak 1.0MPa{10.2kgf/cm²}
    Okolní &teplota kapaliny -10 ℃ ~ 60 ℃
    Závit na konci tyče Vnitřní závit (standardní), vnější závit (volitelně)
    Polštář Nic
    Rychlost pístu 50~500 mm/s
    Tolerance délky zdvihu 1
    * Mazání Není vyžadováno
    Montáž Průchozí otvor, oba konce se závitem (univerzální)
    Velikost portu M5×0,8
    *Pokud chcete použít mazání, použijte ISOVG32.

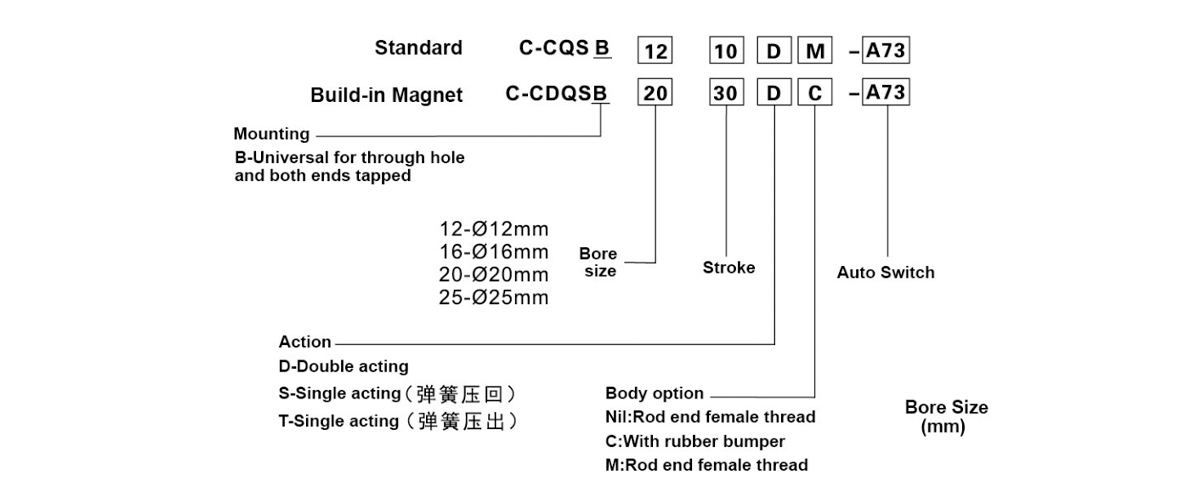

  • Zdvih/model  automatického přepínání
    Velikost otvoru
    (mm)     		Standardní zdvih (mm) Automatické přepínání
    Dvojí působení Jednohra Typ instalace tunelu
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

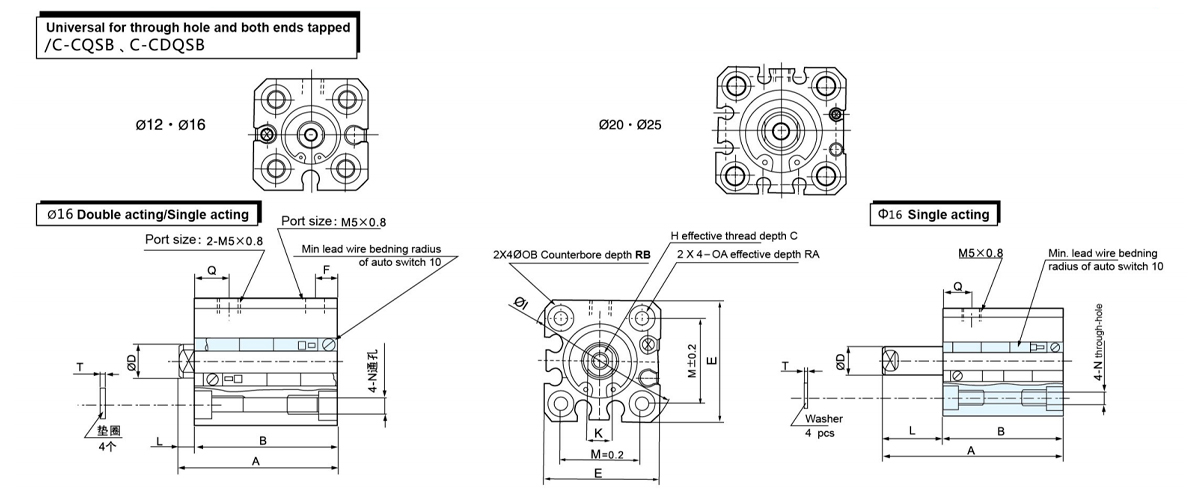

  • Rozměr pro dvojčinný/jednočinný
    Použitelné
    Velikost otvoru
    (mm)     		Standardníníní
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6 × 1,0 9 10 7 1 9
    25 12 12 40 M6 × 1,0 52 10 28 5.4 M6 × 1,0 9 10 7 1 11

    Dvojčinné (ST = zdvih)
    Použitelné
    Velikost otvoru
    (mm)     		Mrtvice
    Rozsah
    (mm)     		Základní typ Vestavěný magnet
    A B F L Q A B
    12 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5~50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5~50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Jednočinné (ST = zdvih)

    Použitelné
    Velikost otvoru
    (mm)
    Mrtvice
    Rozsah
    (mm)     		Standardníníní Vestavěný magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

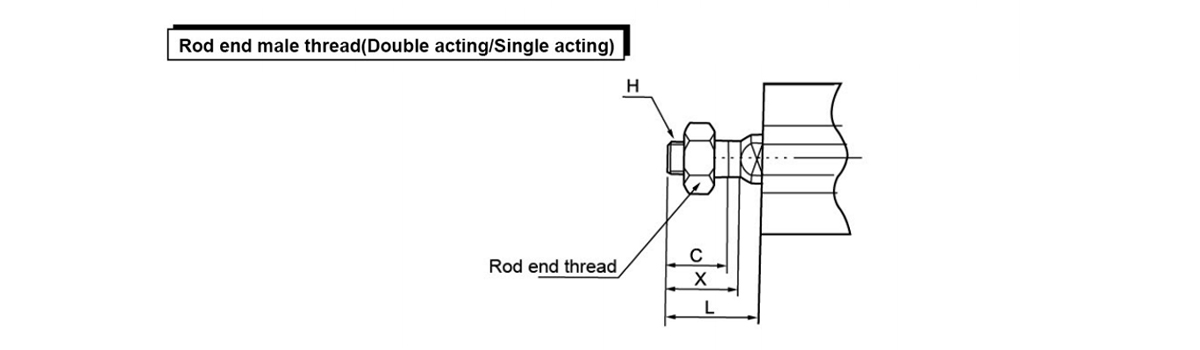

    Použitelné
    Velikost otvoru
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6 × 1,0 15.5 12
    20 12 M8 × 1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

    Použitelné
    Velikost otvoru
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6 × 1,0 20.5 25.5 12
    20 12 M8 × 1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

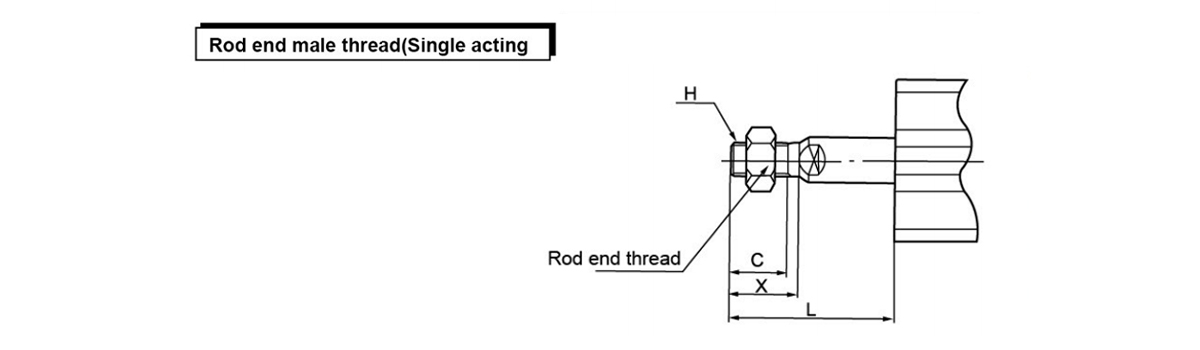

    Jednočinné (ST=Itinerář)

    Použitelné
    Velikost otvoru
    (mm)
    Mrtvice
    Rozsah
    (mm)     		Standardníníní Vestavěný magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
