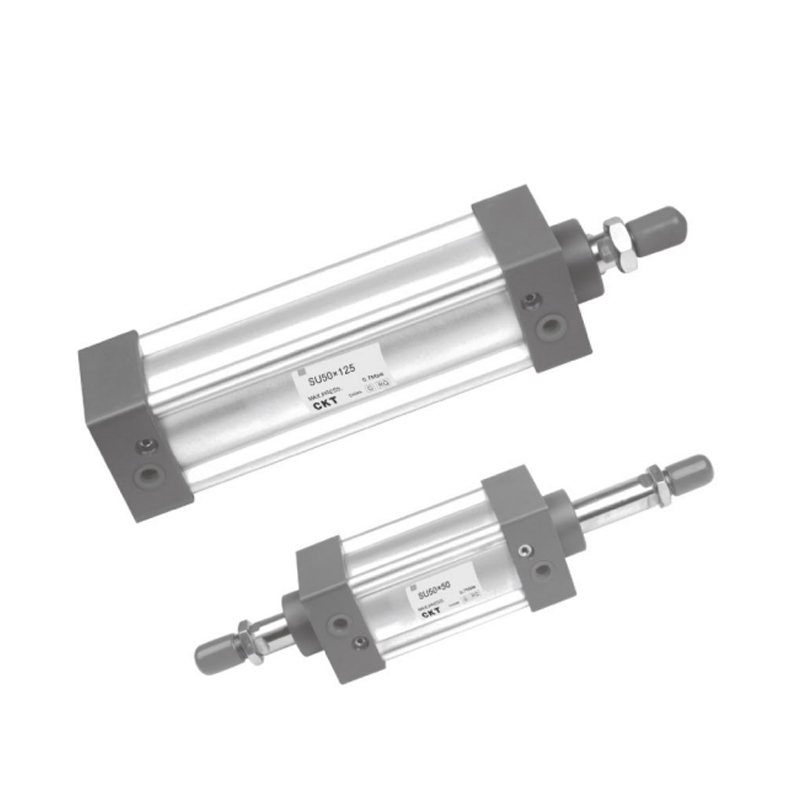

Standardní válec řady SU (typ bez spojovací tyče)
  • Standardní válec řady SU (typ bez spojovací tyče)
Standardní válec

Standardní válec řady SU (typ bez spojovací tyče)

1. Těsnění pístu má speciálně tvarovanou obousměrnou těsnící strukturu s kompaktní velikostí a funkcí skladování oleje;
2. Hliníková trubka je trubka ve tvaru M bez spojovací tyče a má dobrý antikorozní výkon;
3. Ve srovnání se standardními válci ISO15552 je délka válců řady SU se stejným průměrem válce menší;
4. Nastavení zásobníku zásobníku je stabilní;
5. Příslušenství pro instalaci lahví je společné s lahvemi řady SC;
6. Výběr těsnících materiálů odolných vůči vysokým teplotám může zajistit normální provoz láhve za podmínek 150 °C.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Standardní válec řady SI (typ bez spojovací tyče)
DALŠÍ：Standardní válec řady MBB
  • Velikost otvoru (mm) 32 40 50 63 80 100
    Akce Dvojí působení
    Tekutina Vzduch (pro filtraci 40μm filtrační vložkou)
    Montáž

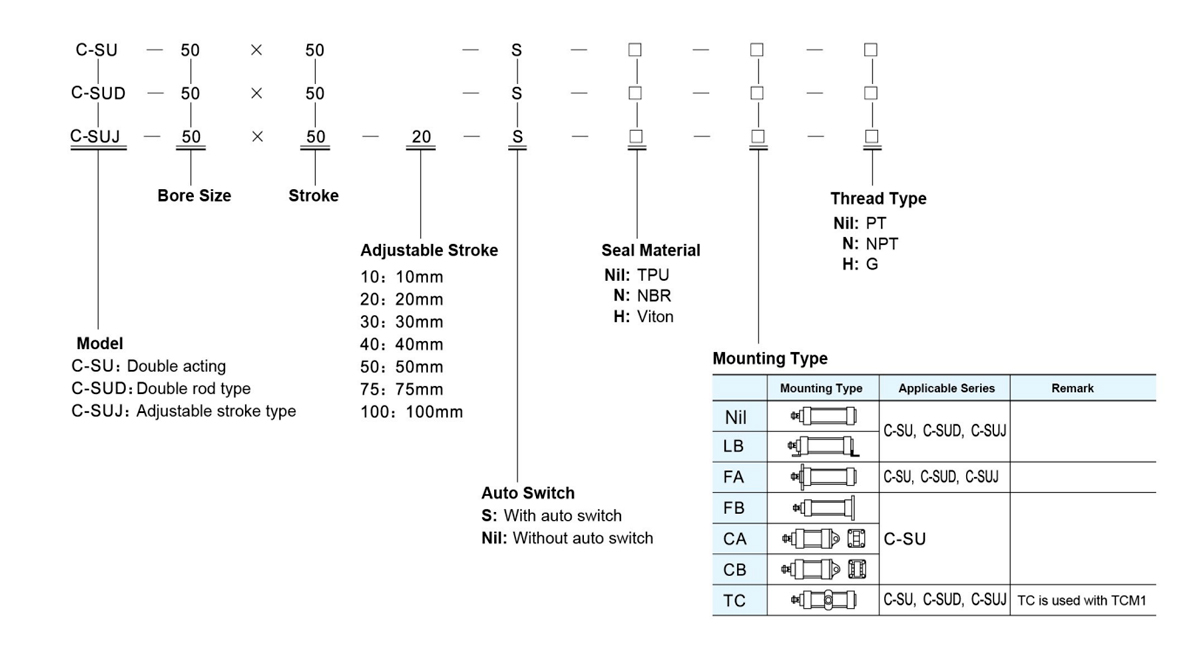

    Typ     		řada C-SU Bacis FA FB CA CB LB TC TCM1
    Řada C-SUD,C-SUJ Bacis FA LB TC TCM1
    Rozsah provozního tlaku 0,1~1,0MPa (14~145Psi)
    Důkazný tlak 1,5 MPa (215 Psi)
    Provozní teplota (℃) -20~80
    Rozsah provozní rychlosti (mm/s) 30~800
    Tolerance délky zdvihu 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Polštář Nastavitelný polštář
    Polštář Stroke 21 28 29
    * Velikost portu PT1/8 PT1/4 PT3/8 PT1/2
    *Pro připojení jsou k dispozici typy závitů NPT a G.

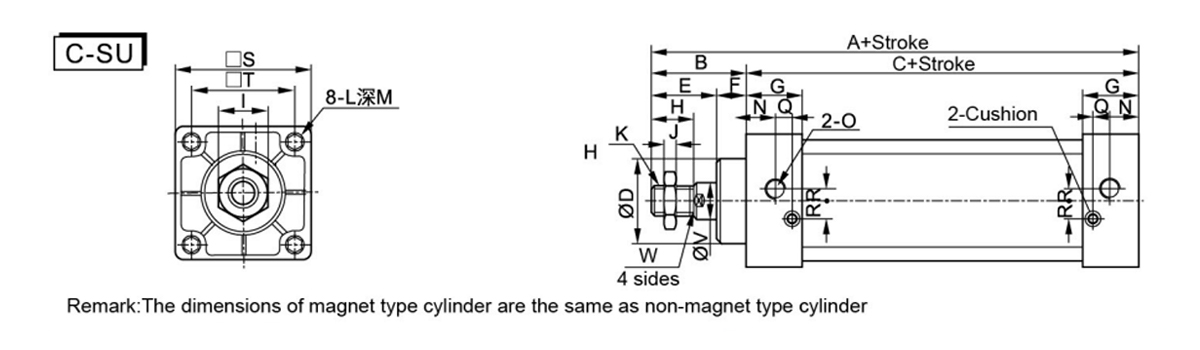

  • Velikost otvoru/symbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8 × 1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

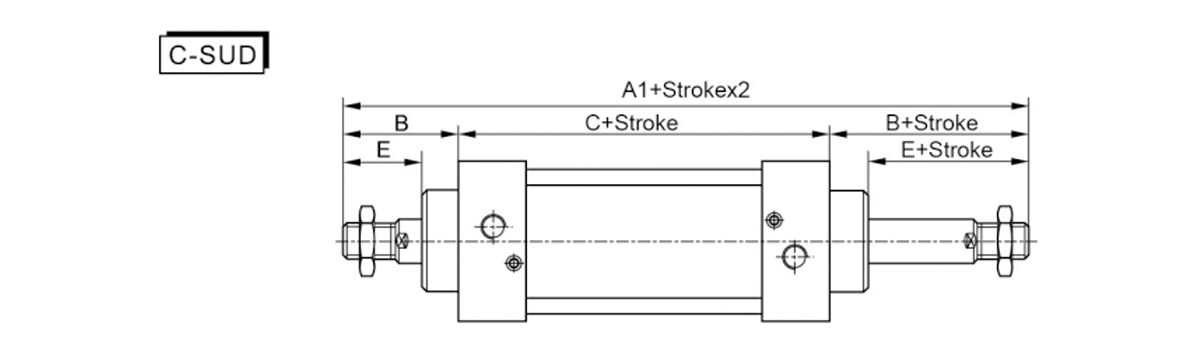

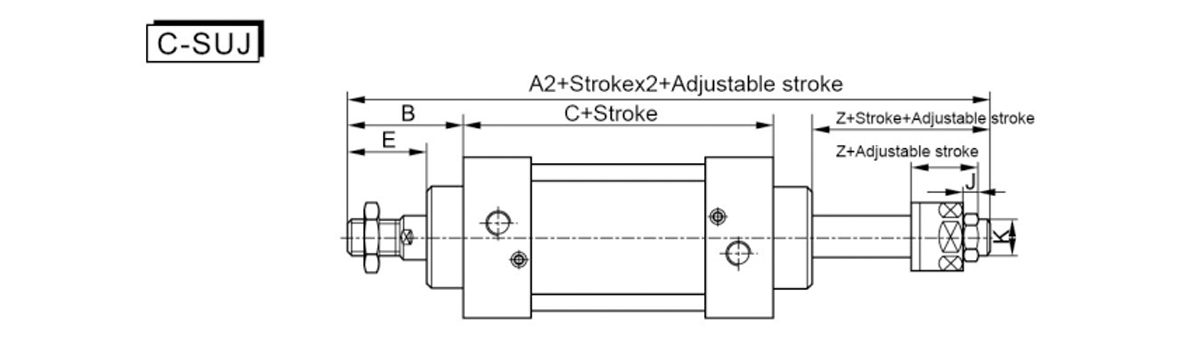

    Velikost otvoru/symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Poznámka:1.Rozměry válce typu magnetu jsou stejné jako u válce nemagnetického typu;2.Stejná velikost jako standardní typ C-SU pro model bez zobrazení velikosti.

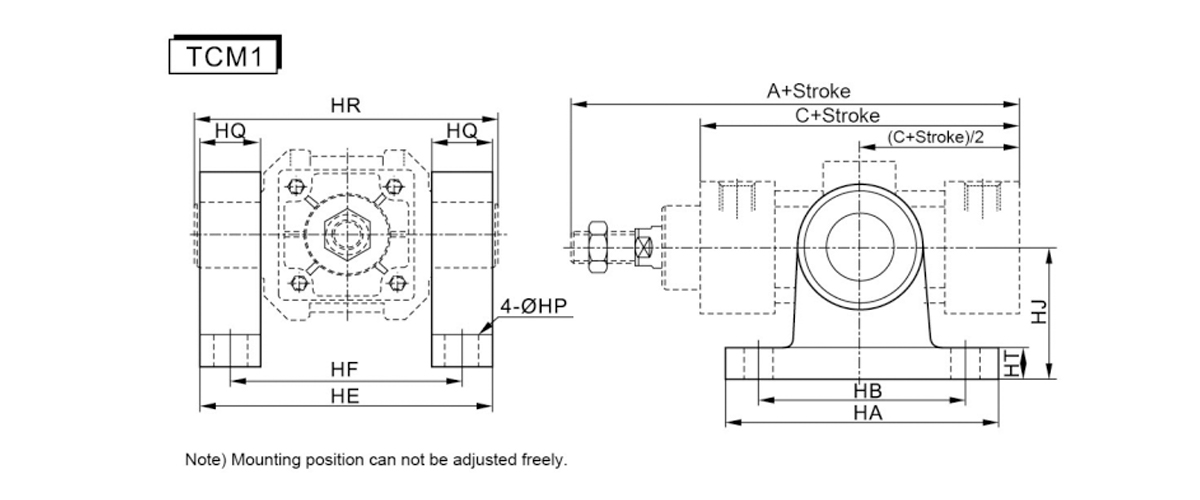

    Velikost otvoru/symbol A C HA HB ON HF HP ústředí HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

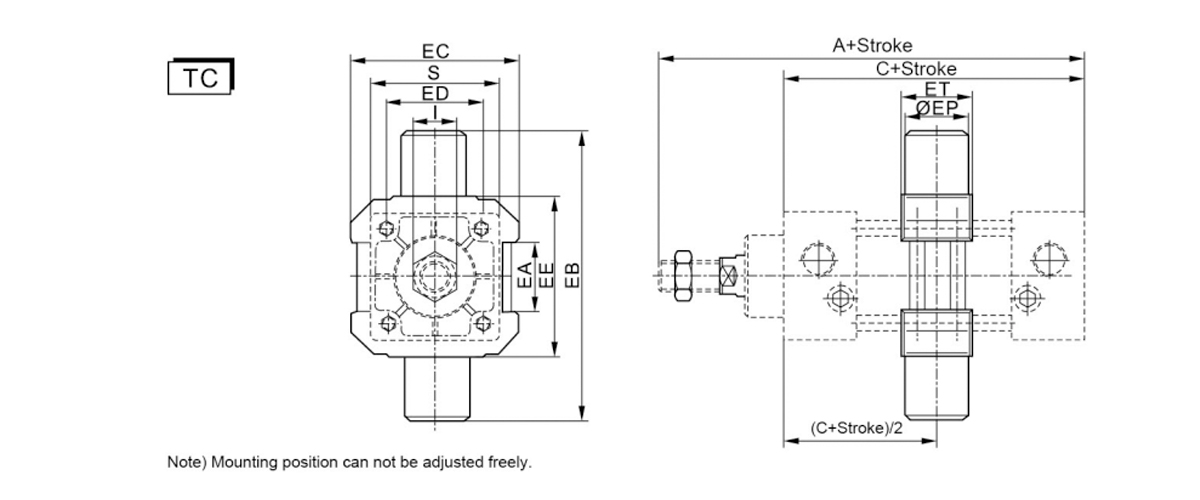

    Velikost otvoru/symbol A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Instalační rozměry ostatních nástavců jsou přesně stejné jako u válců řady C-SC.
