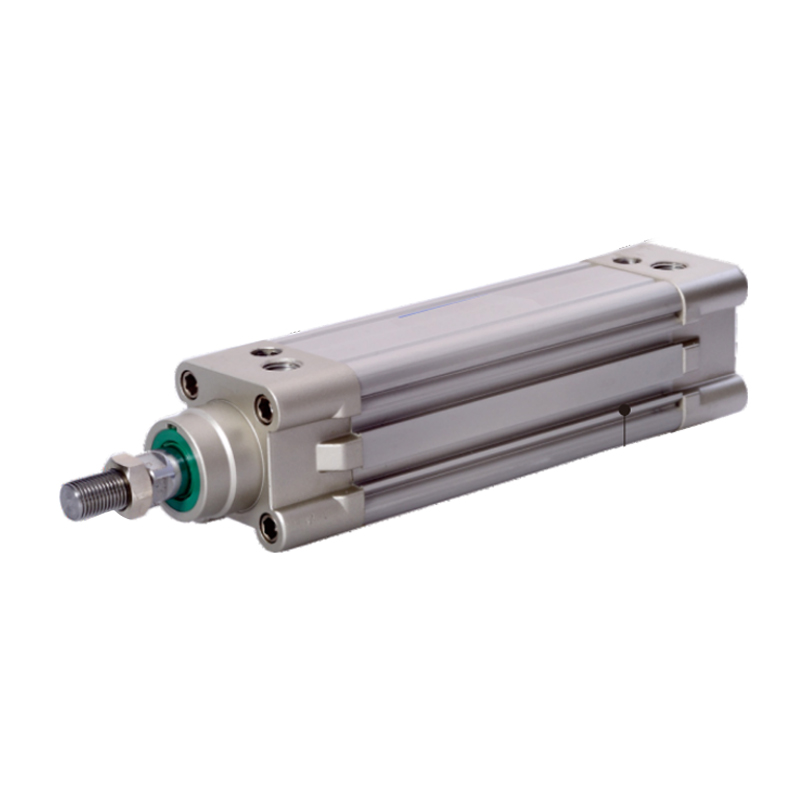

Standardní válec řady SE (typ bez spojovací tyče)
  • Standardní válec řady SE (typ bez spojovací tyče)
Standardní válec

Standardní válec řady SE (typ bez spojovací tyče)

1. Těsnění pístu má speciálně tvarovanou dvoucestnou těsnící strukturu s kompaktní velikostí a funkcí skladování oleje;
2. čtvercová hliníková trubka, bez spojovací tyče, dobrý antikorozní výkon;
3. Nastavení zásobníku je stabilní;
4. Zákazníci si mohou vybrat z lahví a příslušenství pro instalaci lahví různých specifikací.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Standardní válce řady CA2
DALŠÍ：Standardní válec řady SI (typ bez spojovací tyče)
  • Vnitřní průměr (mm) 32 40 50 63 80 100 125
    Provozní režim Reciproční typ
    Pracovní médium Vzduch (filtrovaný přes 40μm filtr)
    Pevný typ Řada SE Základní typ FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J série Základní typ FA LB TC TCM1 TCM2 FTC
    Rozsah provozního tlaku 0,15~1,0MPa (22~145psi) (1,5~10,0bar)
    Zaručená tlaková odolnost 1,5 MPa (215 psi) (15 barů)
    Pracovní teplota °C -20~70
    Rozsah provozních otáček mm/s 30~800 30~500
    Rozsah tolerance pojezdu 0~250 60251~1000 151001~1500 20
    Typ vyrovnávací paměti Nastavitelný nárazník
    Zdvih nárazníku mm 27 30 36 40
    *Převzatý průměr PT1/8 PT1/4 PT3/8 PT1/2
    *Pro připojení jsou k dispozici typy závitů NPT a G.

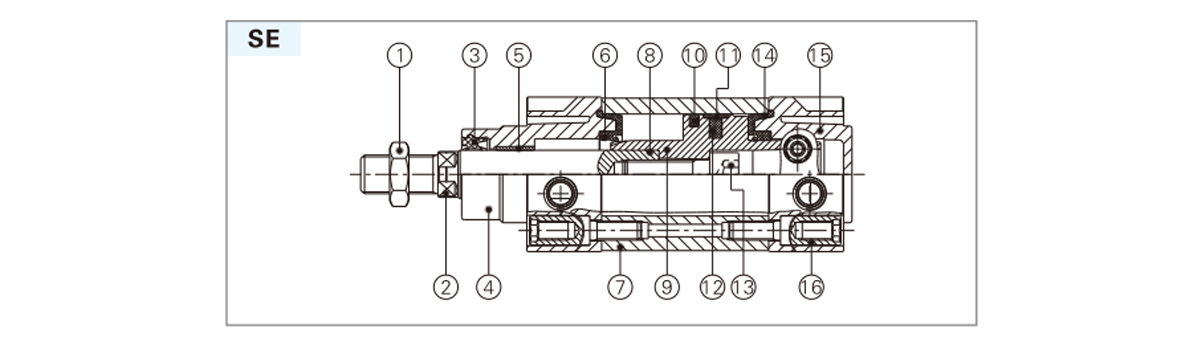

  • Jméno Materiál Jméno Materiál
    1 Ořech Uhlíková ocel/nerez 9 Píst Hliníková slitina
    2 Píst rod Tvrdě chromovaná brusná tyč S45C 10 Píst O-ring TPU
    Nerezová ocel Materiál odolný proti opotřebení
    3 O-kroužek předního krytu TPU 11 Nosný kroužek Plast (φ100 nebo méně)
    4 Přední kryt Hliníková slitina 12 Magnet Guma (jiná)
    5 Pouzdro Materiál odolný proti opotřebení 13 Šroub s vnitřním šestihranem Uhlíková ocel
    6 Vyrovnávací O-kroužek TPU 14 Vyrovnávací podložka TPU
    7 Tělo válce Hliníková slitina 15 Zadní kryt Hliníková slitina
    8 Píst rod O-ring NBR 16 Podpěrná matice Uhlíková ocel/nerez

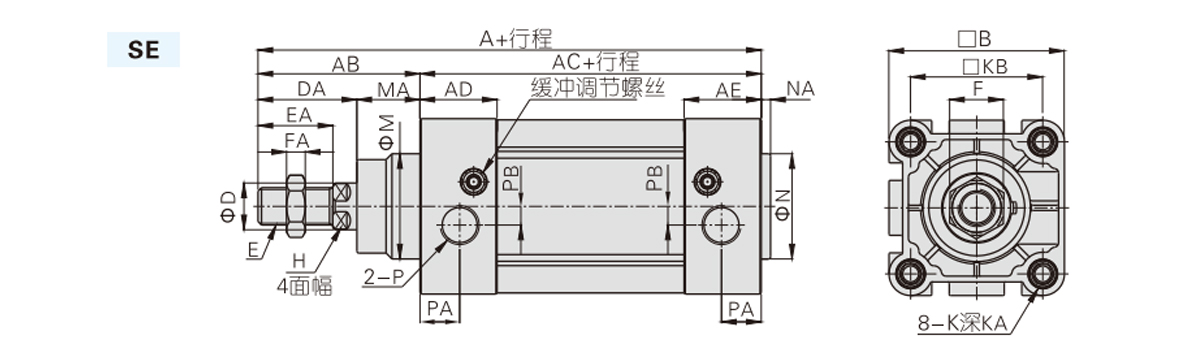

    Průměr válce/symbol A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Poznámka: Rozměry magnetického a nemagnetického typu jsou stejné.

    Průměr válce/symbol A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Poznámka: Rozměry magnetických a nemagnetických typů jsou stejné. Rozměry neuvedené jsou stejné jako u standardních typů SI.
