Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky Dodavatelé

Domů / Produkty / Vzduchový válec / Posuvný válec / Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky

Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky
  • Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky
  • Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky
Posuvný válec

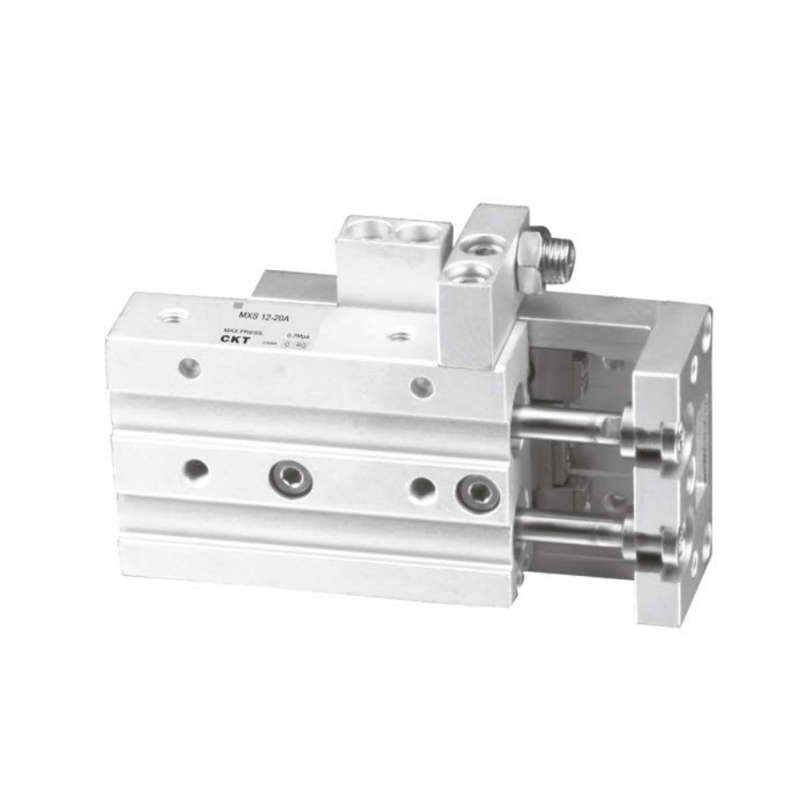

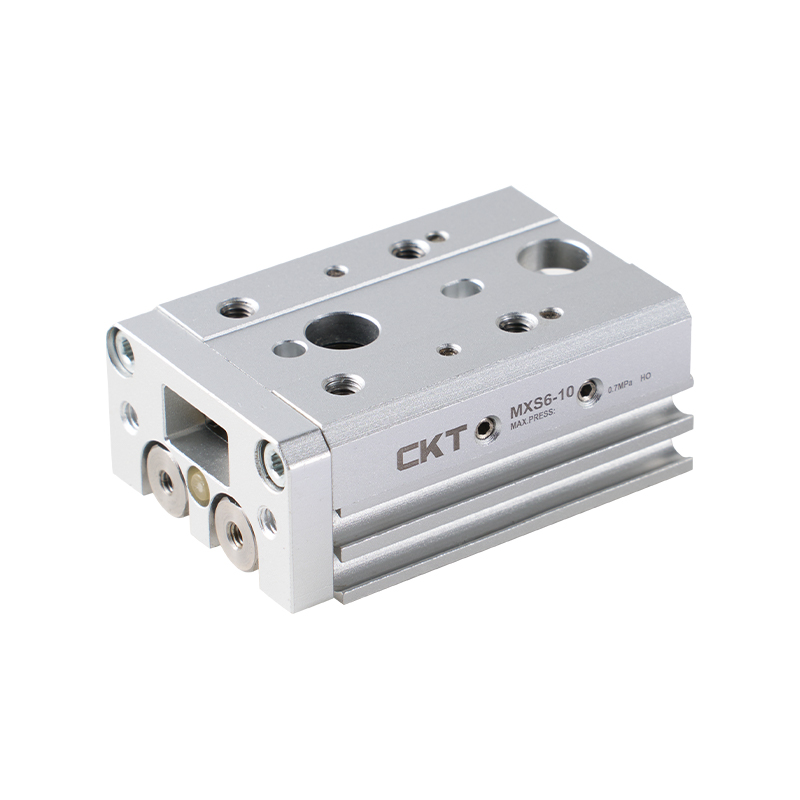

Posuvný válec řady MXS (příčné válečkové vedení) Typ se dvěma válečky

1. Volitelně s nastavitelným zdvihovým zařízením (0-5 mm);
2. Konstrukce dvojitého válce, 2krát výstupní síla, tenký objem;
3. Válec a pracovní stůl jsou kombinovány, aby se zmenšila celková velikost;
4. Je přijata konstrukce vedení křížového válce, tření je malé, mezi válcem a pracovním stolem není žádná mezera, vhodná pro přesnou montáž;
5. Lze instalovat ze tří stran;
6. Vestavěný typ magnetického kroužku, lze nainstalovat magnetický spínač.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Posuvný válec řady MXQ (oběhové lineární vedení) Typ s dvojitým válcem (Ø6~Ø25)
DALŠÍ：Žádný další článek
  • Specifikace
    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Velikost otvoru mm) Ø6x2
    (rovná se Ø8)     		Ø8x2
    (rovná se Ø11)     		Ø12x2
    (rovná se Ø17)     		Ø16x2
    (rovná se Ø22)     		Ø20x2
    (rovná se Ø28)     		Ø25x2
    (rovná se Ø35)
    Tekutina vzduch
    Akce Dvojí působení
    Max. Sorking Pressure 07 MPa
    Min.pracovní tlak 0,15 MPa
    Teplota -10～ 60℃ (bez mrazu)
    Rychlost pístu 50-500 mm/s
    Polštář Gumový nárazník (standardní)
    Mazání Není vyžadováno
    Průměr připojení M3×0,5 M5×0,8 Rc 1/8
    *Pokud chcete používat mazání, použijte  ISOVG32 .

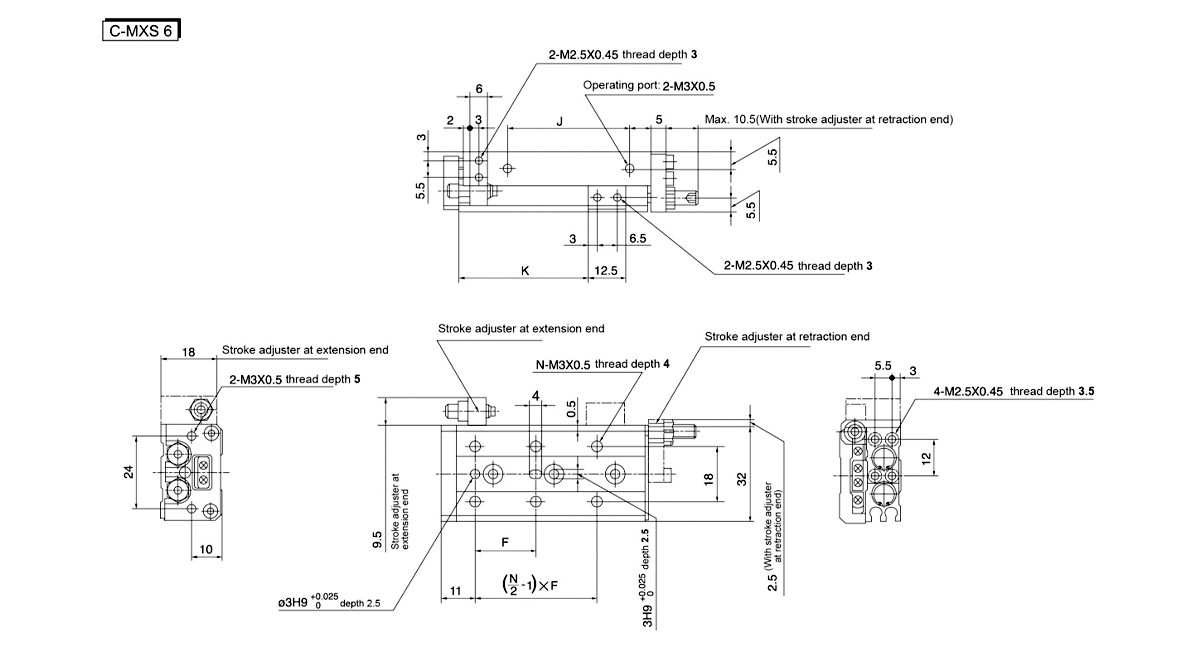

  • Model F N G H NN 1 J K M Z ZZ

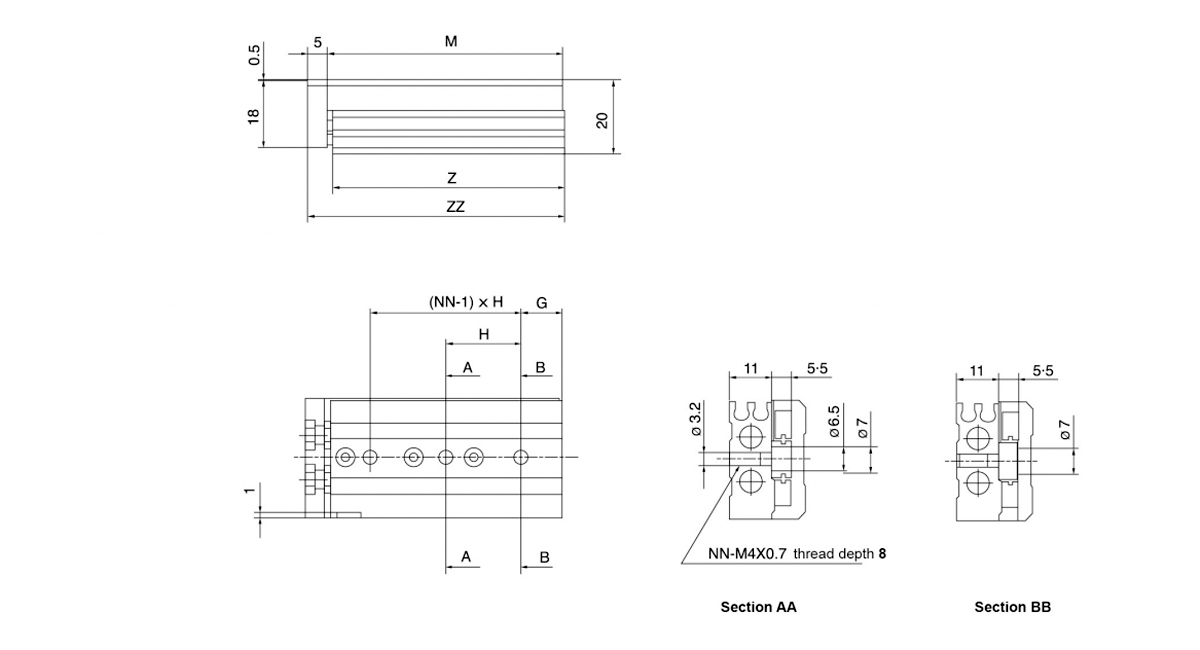

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

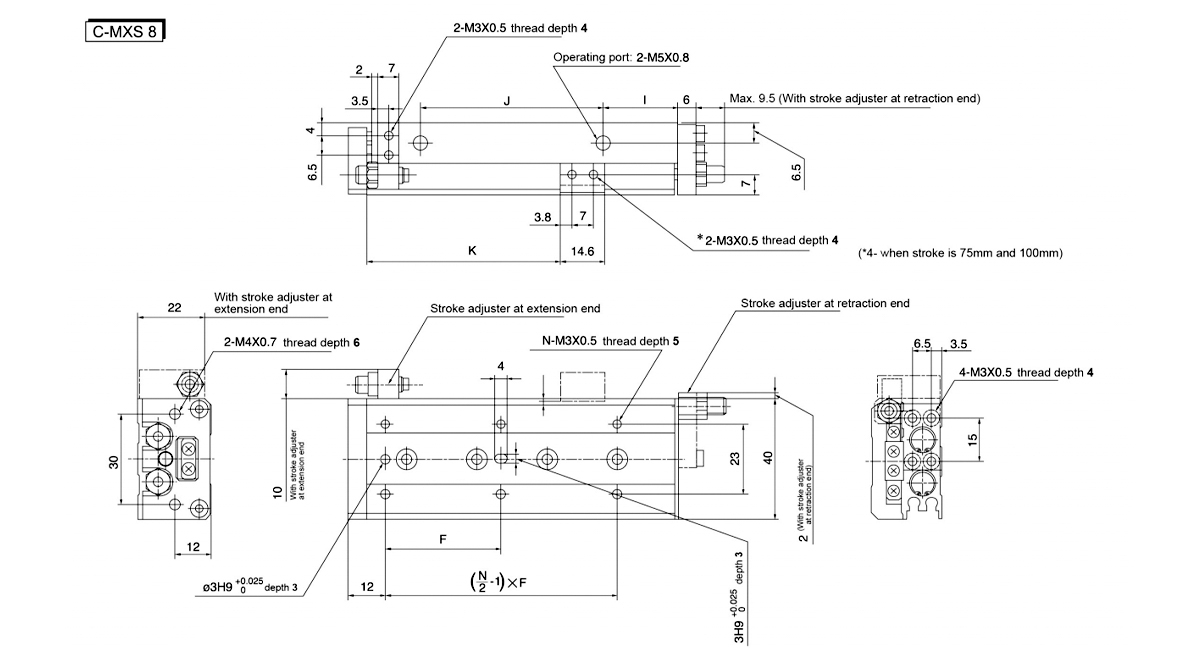

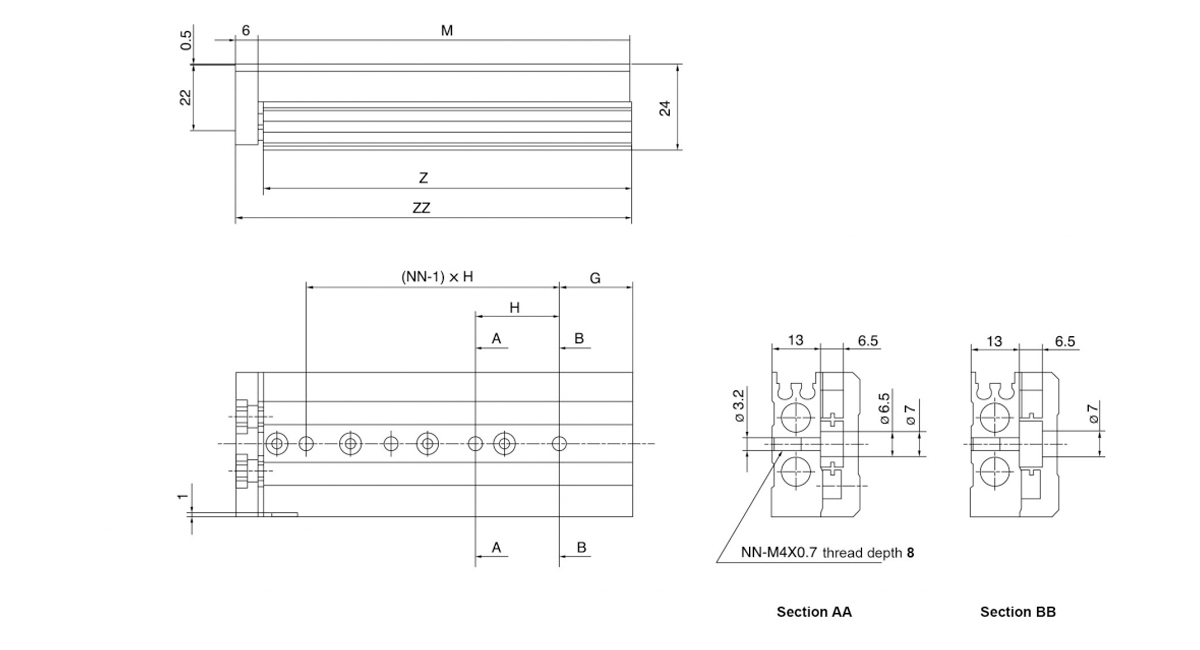

    Model F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

    Model F N G H NN 1 J K M Z ZZ

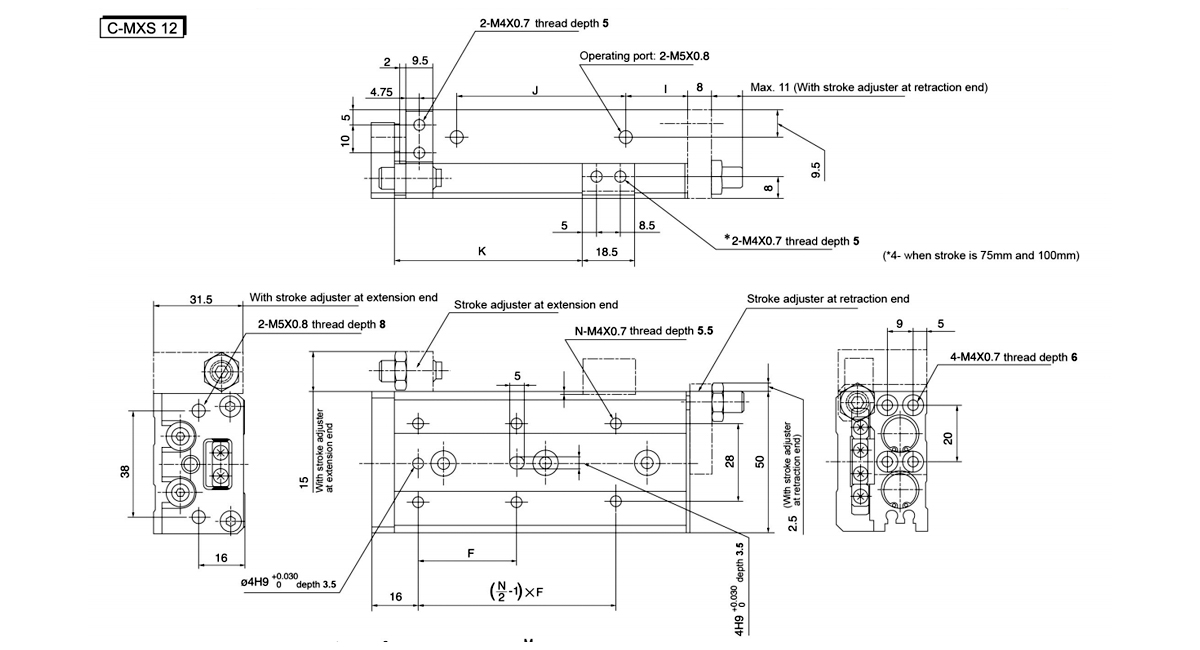

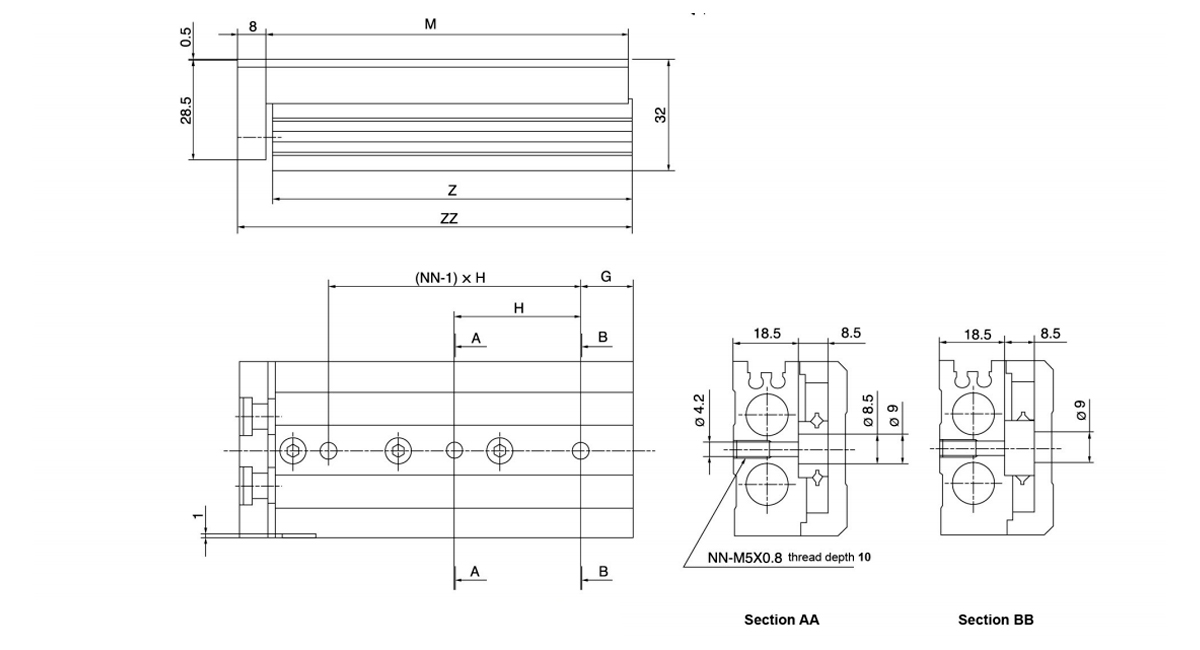

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

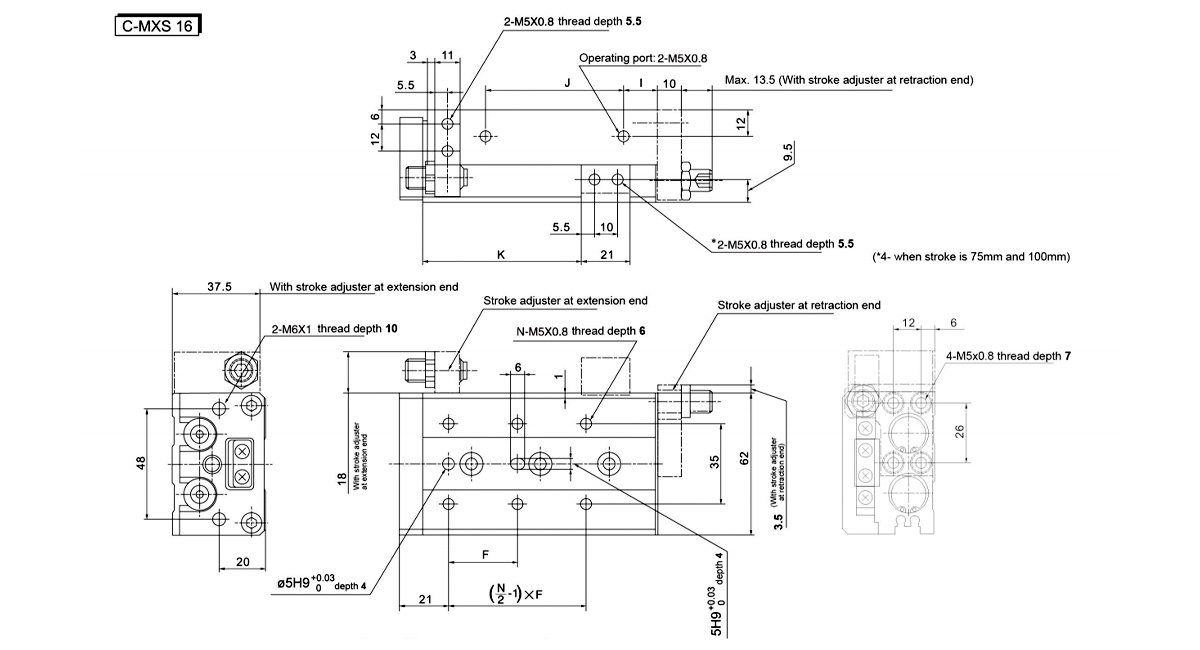

    Model F N G H NN 1 J K M Z ZZ

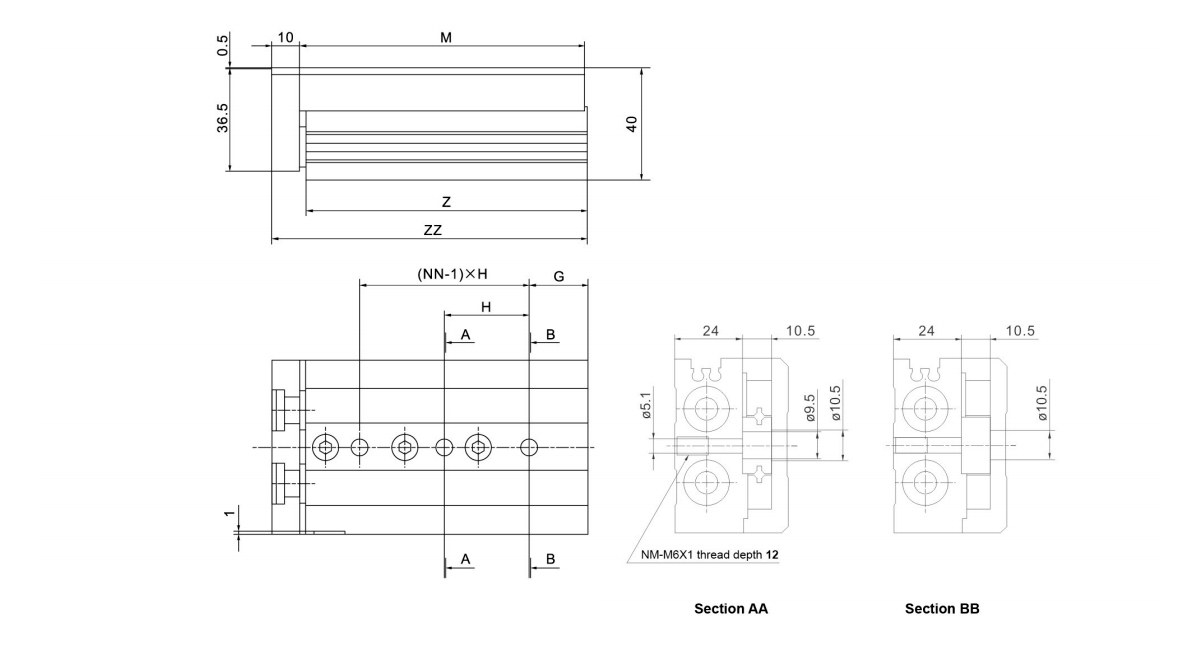

    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

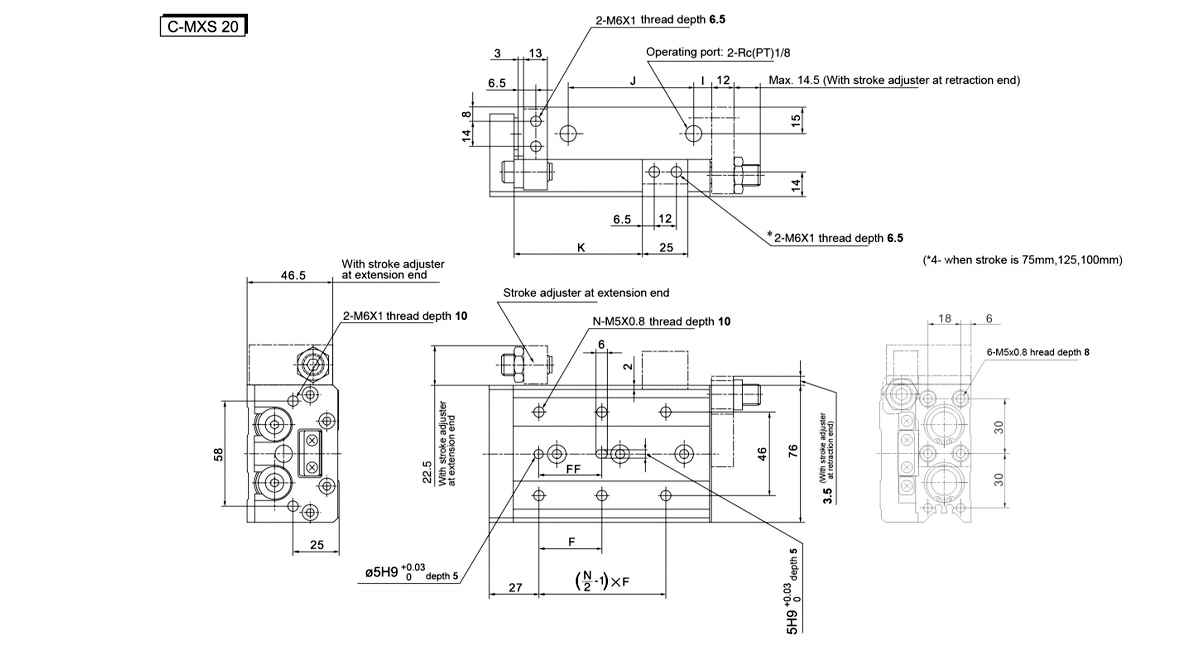

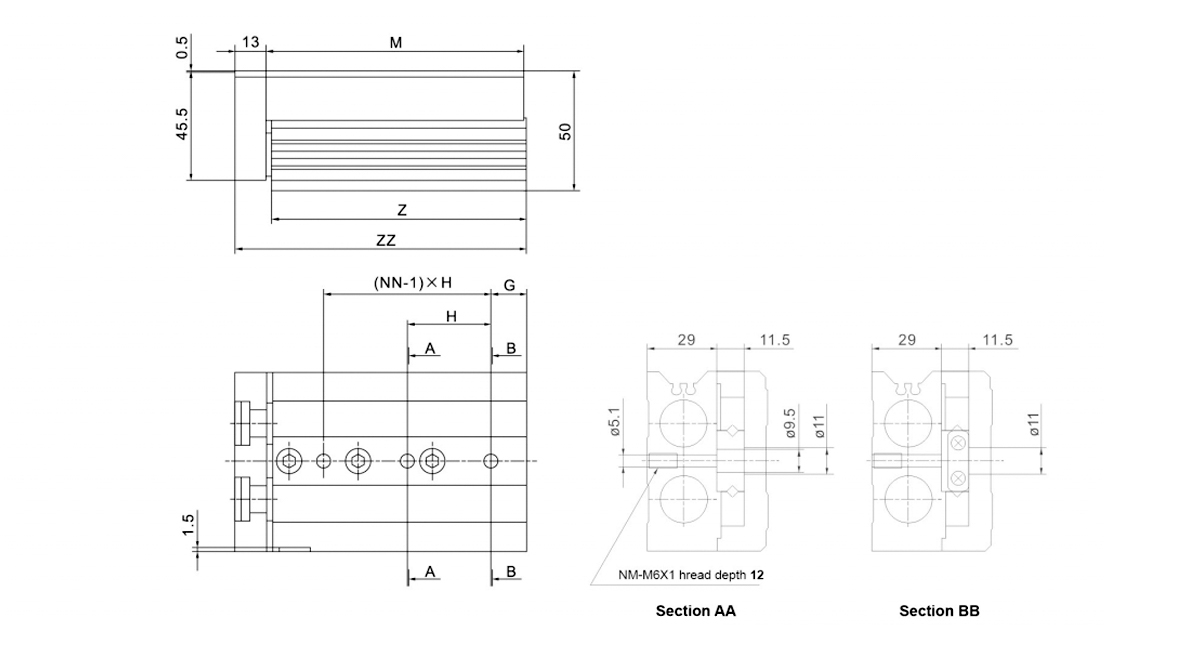

    Model F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

    Model F FF N G H NN I J K M Z ZZ

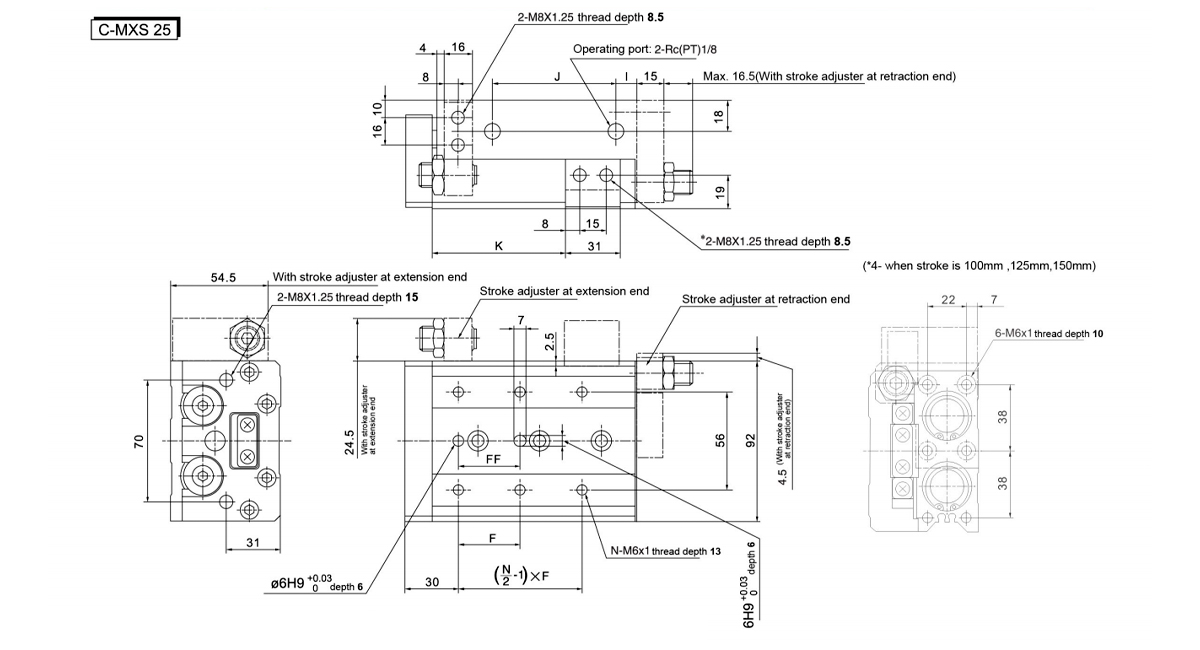

    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

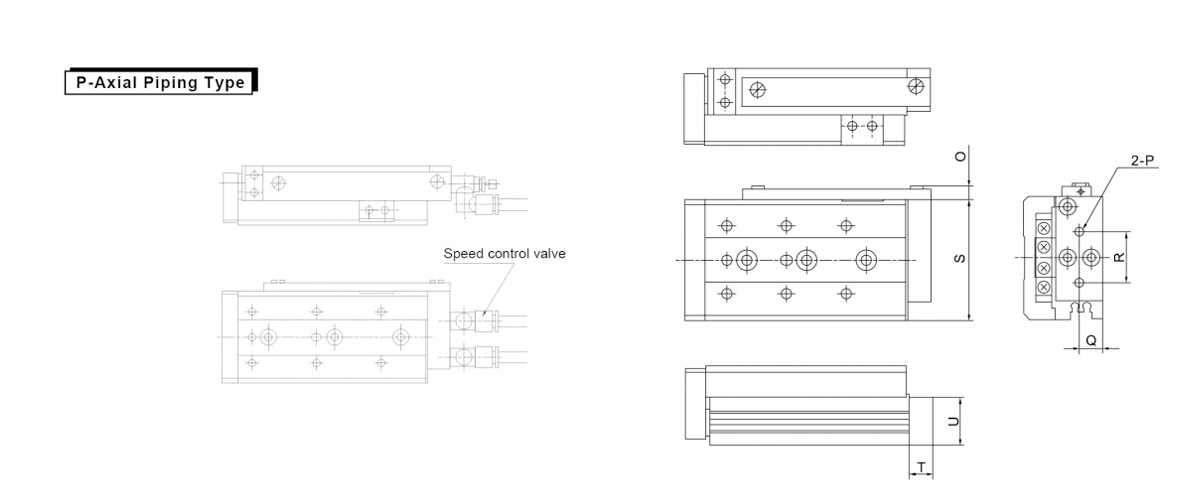

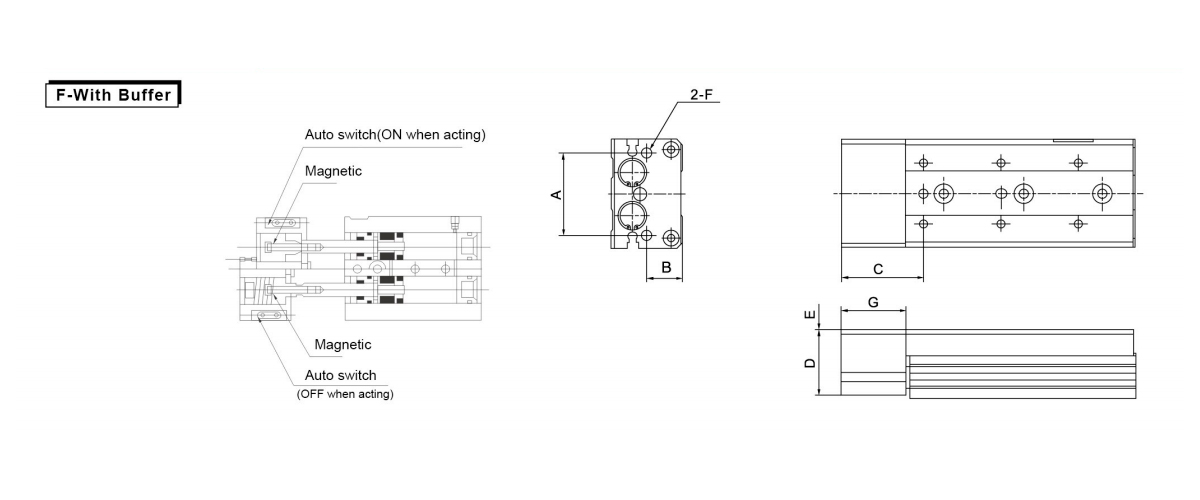

    Model A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0,8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0,8 14.5 20 3 6.5 M5X0,8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0,8 18 25 3 6.5 M5X0,8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8 × 1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
