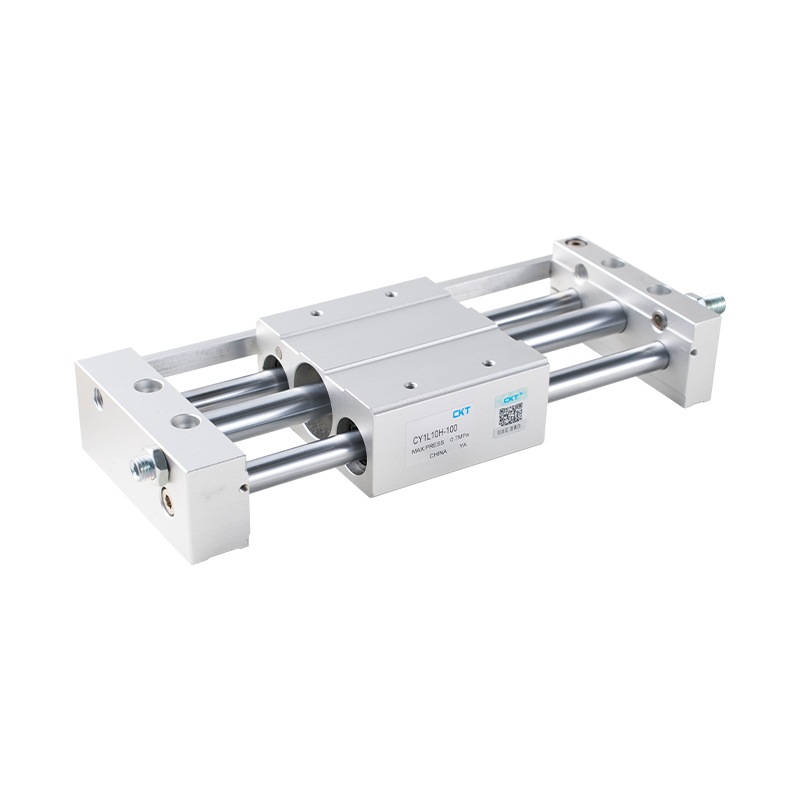

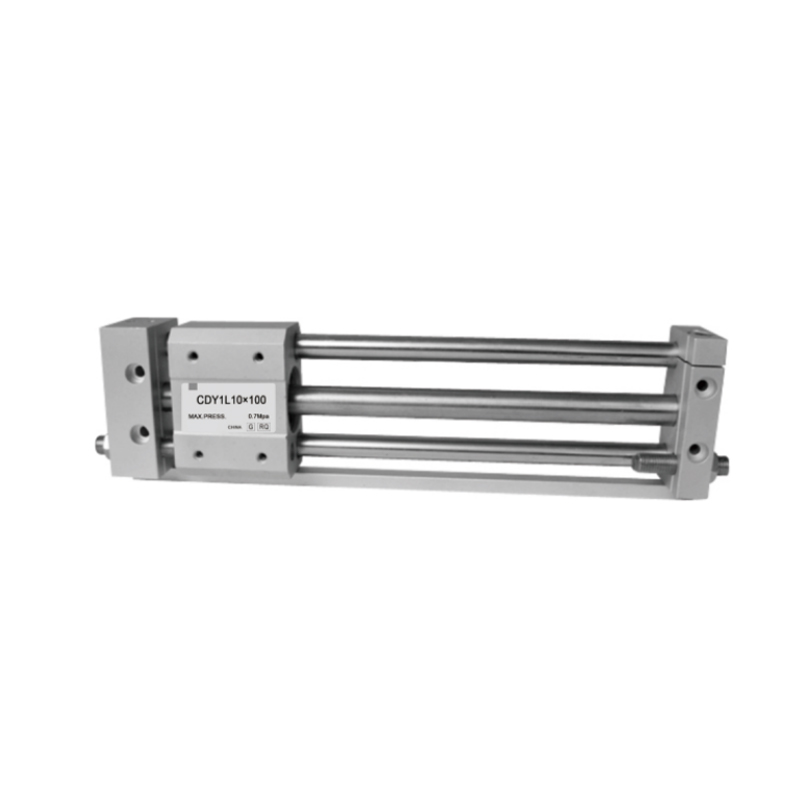

Magneticky spojený válec bez pístnice řady CY1L (typ s kuličkovým ložiskem)

Magneticky spojený válec bez pístnice řady CY1L (typ s kuličkovým ložiskem) je prostorově úsporný lineární hnací prvek, který využívá princip magnetického spojení k dosažení bezkontaktního přenosu síly mezi pístem a vnějším jezdcem.

•Režim hlavní hnací síly: Jádro spočívá ve spojce a propojení mezi vestavěným pístem a externím zátěžovým jezdcem přes magnetické pole. Když se píst uvnitř válce pohybuje působením tlaku vzduchu, jezdec vně válce může být poháněn, aby se dosáhlo synchronního lineárního pohybu působením silného magnetického pole bez fyzického pronikání do válce.

•Extrémní úspora místa: Vzhledem k tomu, že konstrukce pístnice tradičního válce je vynechána, je instalační délka této řady válců výrazně zkrácena při stejném zdvihu, což je zvláště vhodné pro případy automatizace s omezeným instalačním prostorem nebo vyžadující dlouhý zdvih a kompaktní uspořádání.

•Výhoda vnitřního těsnění: Metoda přenosu síly magnetickou spojkou způsobuje, že není nutné, aby pístnice vyčnívala z těla válce, což zásadně eliminuje riziko netěsnosti dynamického těsnění pístní tyče tradičního válce pístnice a zlepšuje spolehlivost těsnění uvnitř válce.

•Přizpůsobitelné charakteristiky zatížení: Konstrukce typu kuličkového ložiska znamená, že jeho vnější jezdec využívá optimalizovanou strukturu vedení kuličkového ložiska. Tato konfigurace je navržena tak, aby poskytovala hladkou trajektorii zatížení s nízkým třením, zlepšila schopnost odolávat bočnímu točivému momentu, zlepšila stabilitu a přesnost vedení jezdce během pohybu a umožnila mu lépe se přizpůsobit požadavkům aplikace za různých podmínek zatížení.

• Univerzálnost aplikace: Díky prostorové nenáročnosti, žádnému riziku úniku a dobré přizpůsobivosti zatížení je tato řada válců široce používána v různých stanicích, které vyžadují lineární vratný pohyb v automatizovaných výrobních linkách, zejména při manipulaci s materiálem, přenášení a polohování s dlouhými zdvihy a kompaktním instalačním prostorem.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Základní typ bezpístnicového válce řady CY3B/CY3R/typ s přímou montáží
DALŠÍ：Magneticky spojený válec bez pístnice řady CY1S (typ s kluzným ložiskem)

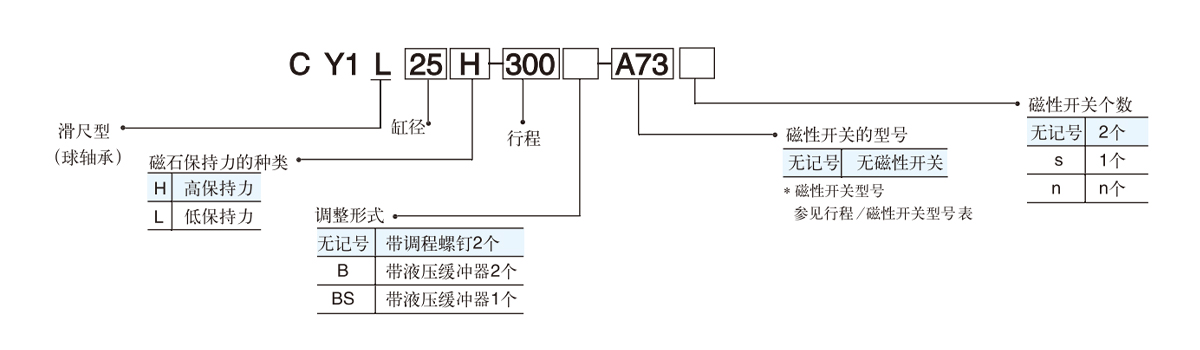

  • Standardní specifikace
    Průměr válce (mm) 6 10 15 20 25 32 40
    Použitá kapalina vzduch
    Typ ovládání Dvojitá akce
    Maximální provozní tlak 0,7 MPa
    Minimální provozní tlak 0,18 MPa
    Teplota okolí a kapaliny -10～ 60℃ (ale ne zmrazené)
    Rychlost pístu 50~1000 mm/s
    Ukládání do vyrovnávací paměti Gumový nárazník/hydraulický nárazník na obou koncích (volitelné)
    Tolerance zdvihu mm 0~250: 1    251~1000: 1,4 1001~:01,8
    * Mazání Není vyžadováno
    Průměr připojení Rc M8×0,8 45665 45661
    Montážní poloha Neomezené
    *Pokud je nutné mazání, použijte turbínový olej č. 1 ISOVG32.

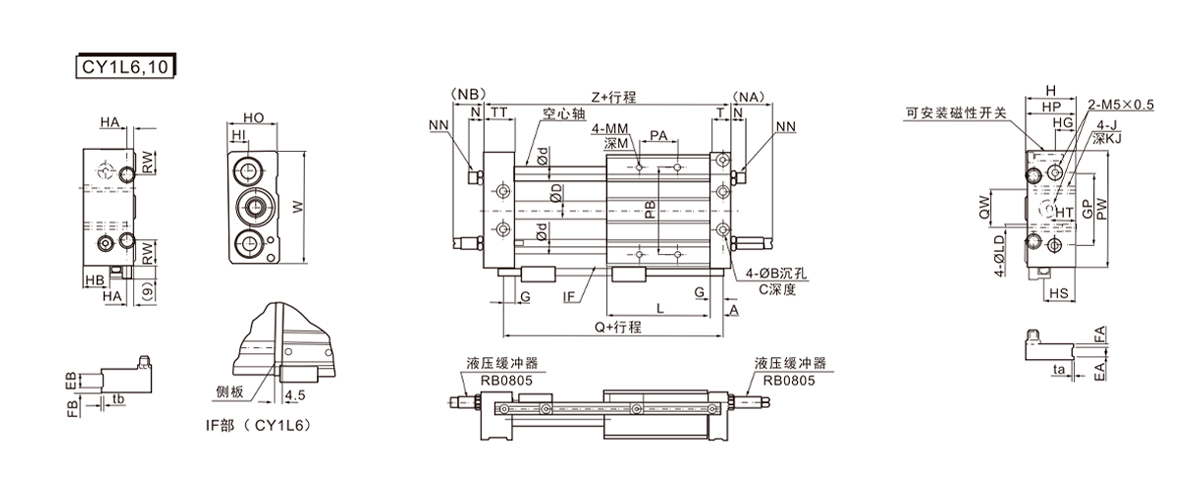

  • Model Itinerář výletu A B C D d EA EB EA FB G GP H HA HB HG Ahoj HO HP HS HT
    CY1L6 ~300 7 6.5 3 7.6 8 - - - - 6 36 27 6 10 11 9 25 26 14 16
    CY1L10 ~500 8.5 8 4 12 10 6 12 3 5 7.5 50 34 6 17.5 14.5 13.5 33 33 21.5 18
    * Střed PA je stejný jako střed L.

    Model J JK L LD M MM N (NA) (pozn.) NN *PA PB PW Q QW RW T TT ta tb W Z
    CY1L6 M4×0,7 6.5 40 3.5 6 M4×0,7 10 30 24 M8 × 1,0 24 40 60 54 20 12 10 16 - - 56 68
    CY1L10 M5×0,8 9.5 68 4.3 8 M4×0,7 9.5 27 19 M8 × 1,0 30 60 80 85 26 17.5 12.5 20.5 0.5 1 77 103
    * Střed PA je stejný jako střed L.

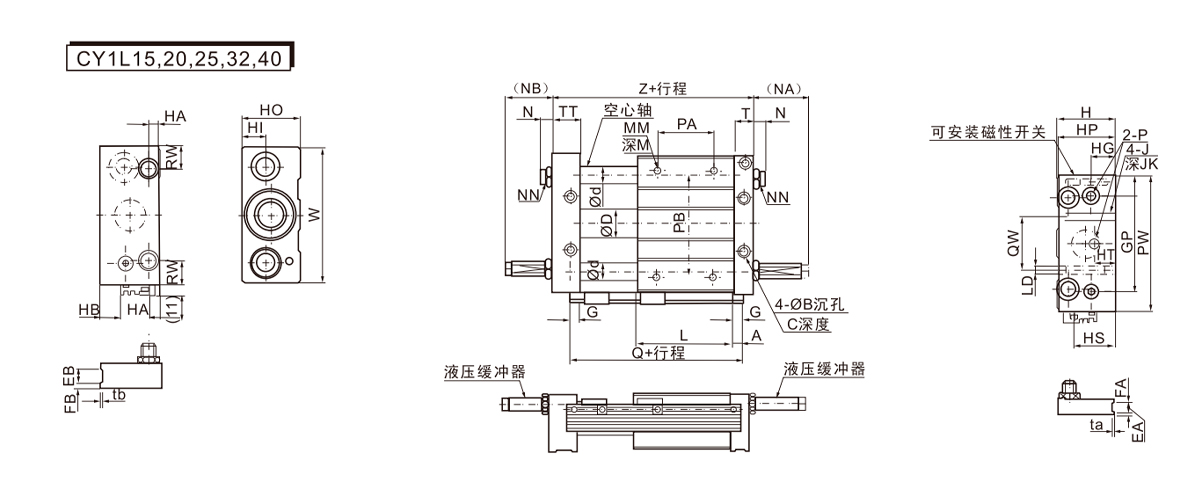

    Model Itinerář výletu A B C D d EA EB FA FB G GP H HA HB HG Ahoj HO HO HS HT J JK L LD
    CY1L15 ~750 7.5 9.5 5 16.6 12 6 13 3 6 6.5 65 40 6.5 4 16 14 38 39 25 16 M6 × 1,0 9.5 75 5.6
    CY1L20 ~1500 9.5 9.5 5.2 21.6 16 - - - - 8.5 80 46 9 10 18 16 44 45 31 20 M6 × 1,0 10 86 5.6
    CY1L25 ~1500 9.5 11 6.5 26.4 16 8 14 4 7 8.5 90 54 9 18 23 21 52 53 39 20 M8 × 1,25 10 86 7
    CY1L32 ~1500 10.5 14 8 33.6 20 8 16 5 7 9.5 110 66 12 26.5 26.5 24.5 64 64 47.5 25 M10×1,5 15 100 9.2
    CY1L40 ~1500 11.5 14 8 41.6 25 10 20 5 10 10.5 130 78 12 35 30.5 28.5 76 74 56 30 M10×1,5 15 136 9.2
    * Střed PA je stejný jako střed L.

    Model M MM (N) (NA) (pozn.) NN P *PA PB PW Q QW RW T ta tb TT W Z Hydraulický nárazník
    CY1L15 8 M5×0,8 7.5 27 17 M8 × 1,0 M5×0,8 45 70 95 90 30 15 12.5 0.5 1 22.5 92 112 RB0805
    CY1L20 10 M6 × 1,0 10 29 20 M10×1,0 Rc(PT)'₈ 50 90 120 105 40 28 16.5 - - 25.5 117 130 RB1006
    CY1L25 10 M6 × 1,0 11 49 40 M14×1,5 Rc(PT)'₈ 60 100 130 105 50 22 16.5 0.5 1 25.5 127 130 RB1411
    CY1L32 12 M8 × 1,25 11.5 52 42 M20×1,5 Rc(PT)'₈ 70 120 160 121 60 33 18.5 0.5 1 28.5 157 149 RB2015
    CY1L40 12 M8 × 1,25 10.5 51 36 M20×1,5 Rc(PT)'/4 90 140 190 159 84 35 20.5 1 1 35.5 187 194 RB2015
    * Střed PA je stejný jako střed L.
