Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním). Dodavatelé

Domů / Produkty / Vzduchový válec / Pneumatické chapadla / Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním).

Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním). Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním).
  • Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním).
  • Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním).
Pneumatické chapadla

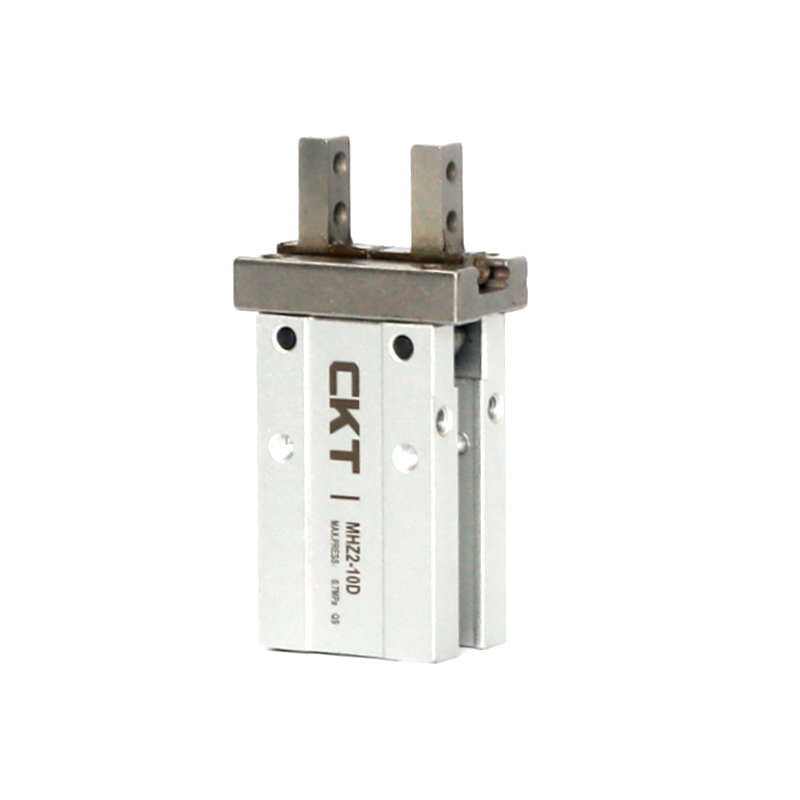

Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním).

Pneumatický uchopovač řady MHZ2 (typ s paralelním otevíráním a zavíráním) se zaměřuje na poskytování stabilního a spolehlivého paralelního upínání. Koncepce jeho návrhu spočívá v vyvážení základního výkonu a přizpůsobivosti, aby byly splněny základní potřeby precizního uchopení ve spojení s prováděním automatizace.

Základní vlastnosti:

1. Integrovaný vodicí systém: Integrovaný vodicí mechanismus zajišťuje dostatečnou strukturální tuhost akčního členu během provozu.

2. Vylepšená stabilita vedení: Na spodní straně vodicí součásti je uspořádána pomocná polohovací struktura pro udržení vzájemného polohového vztahu mezi klíčovými pohyblivými částmi a hlavní konstrukcí a pro zlepšení spolehlivosti dlouhodobého provozu.

3. Výkon přesného polohování: Optimalizovaný konstrukční návrh přináší dobrou konzistenci polohování, která pomáhá dosáhnout přesného upnutí obrobku a zvyšuje jistotu upínacího procesu.

4. Flexibilní instalace a kompatibilita: Poskytuje řadu standardizovaných instalačních rozhraní pro snadnou integraci do různých uspořádání zařízení nebo prostorově omezených prostředí.

5. Asistence integrovaného ovládání těla: Tělo je přednastaveno magnetickými komponenty, což poskytuje základní pohodlí pro integraci standardních zařízení pro detekci polohy.

6. Adaptabilita indukčního spínače: Na povrchu těla válce je navrženo několik instalačních štěrbin indukčního spínače, které poskytují prostor pro nastavení pro uspořádání detekčního zařízení pro přizpůsobení různým požadavkům na sběr signálu.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Pneumatický chapač řady MHC2 (typ otvírání a zavírání otočným čepem).
DALŠÍ：Žádný další článek
  • Průměr válce
    mm     		6 10 16 20 25 32 40
    Použijte tekutinu vzduch
    Provozní tlak
    rozsah (MPa)     		Dvojčinné 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Jednočinný 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Teplota kapaliny pro použití v prostředí -10~60 ℃
    Opakovatelnost (mm) ±0,01 ±0,02
    Maximální provozní frekvence (c.p.m) 180 (série MHZL2 je 120) 60
    Zásobování olejem Není vyžadováno
    Provozní režim Dvojčinné · Single-acting
    Magnetický spínač (volitelně) Bezkontaktní magnetický spínač (MHZA2, MHZAJ2 bez magnetického spínače)
    Průměr připojení M3×0,5 M5 × 0,8 $ $

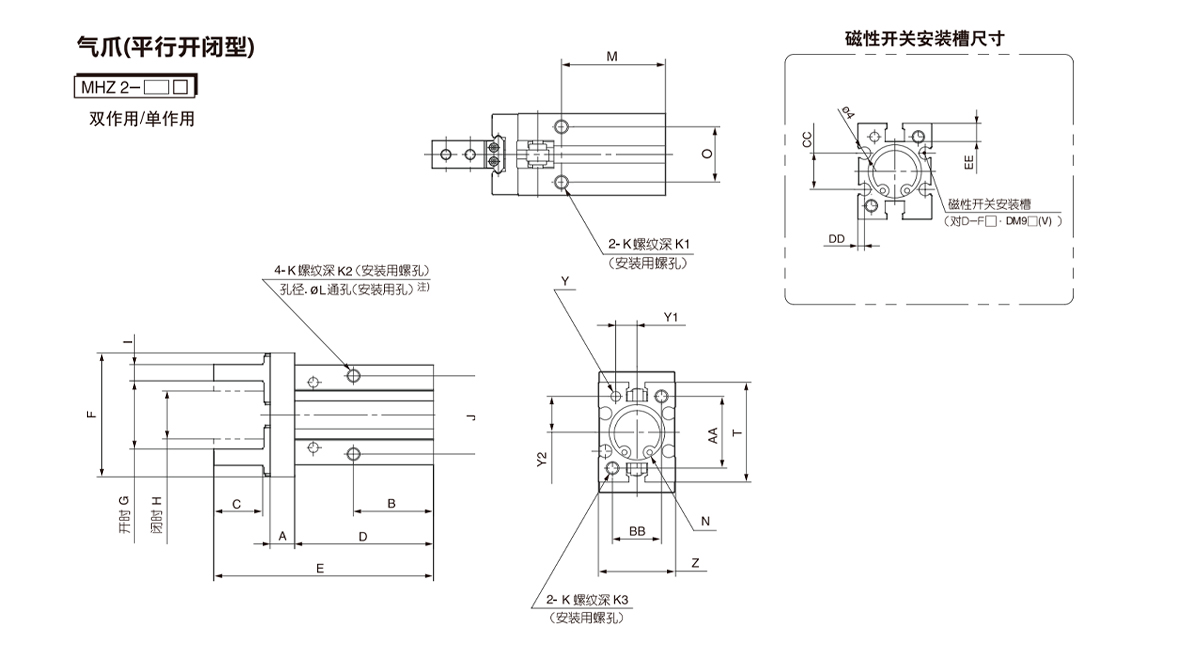

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Hloubka 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Hloubka2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Hluboká3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Hluboká 3,5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Hluboká4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8 × 1,25 13 16 17 6.6 58(71) 042H9 Hluboká4 32 M8 × 1,25 9 17 M5×0,8

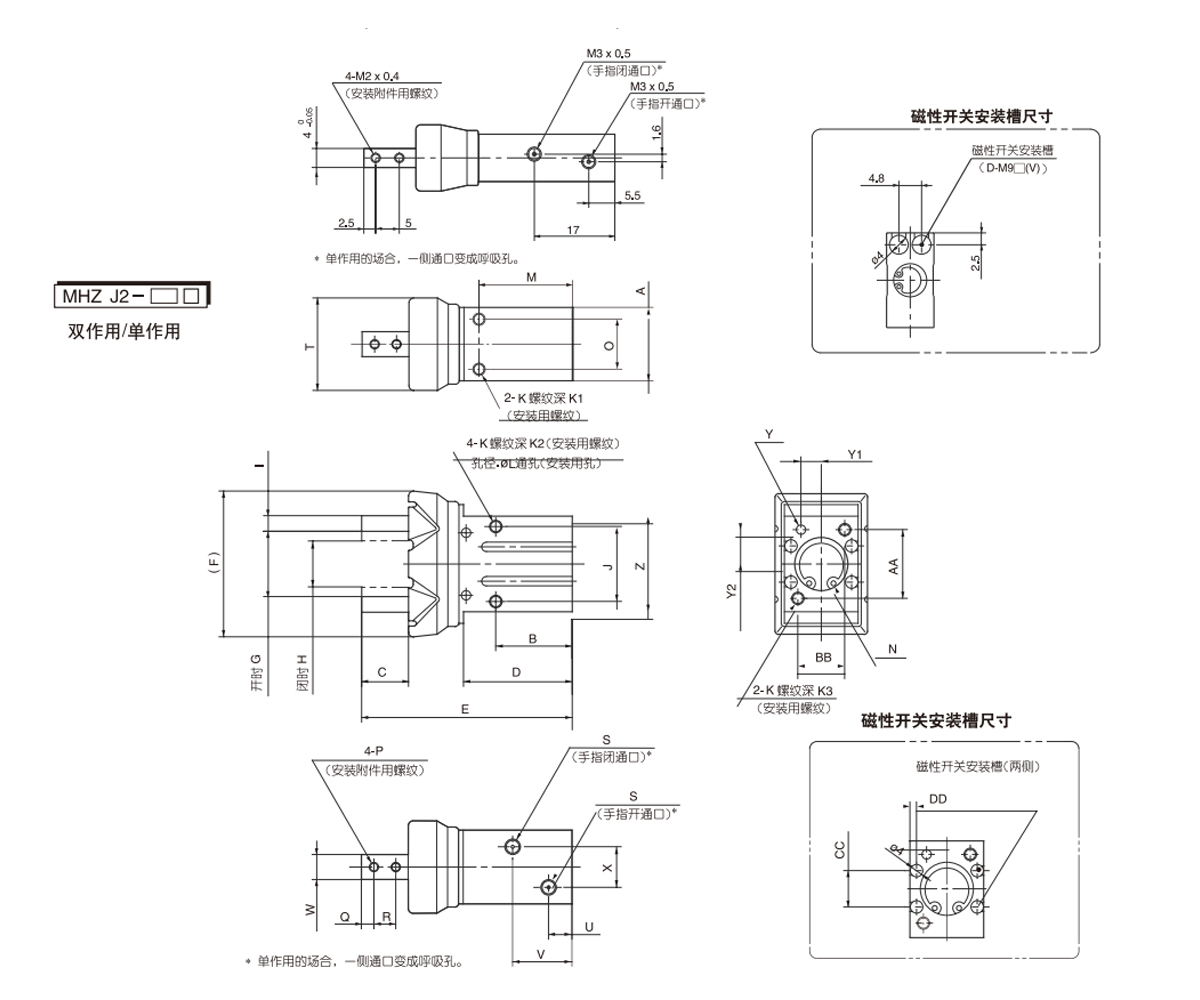

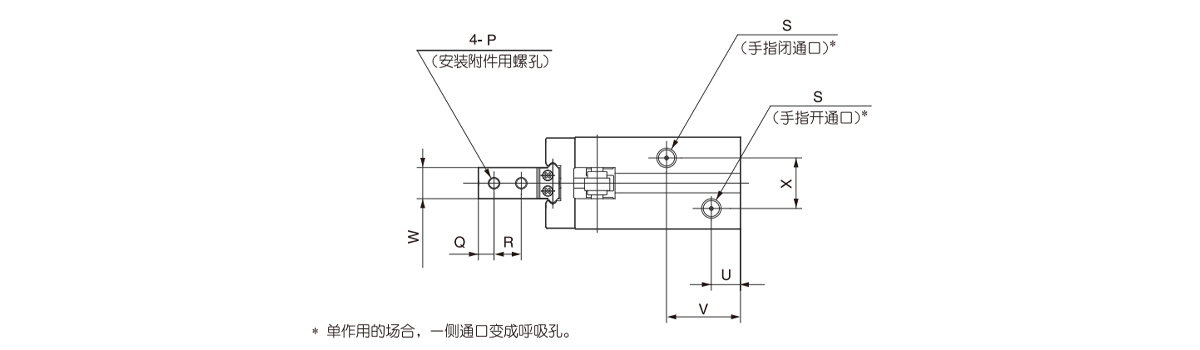

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Hloubka3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Hloubka3 23,6 ± 0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Hloubka4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Hloubka4 33,6 ± 0,05 10±0,02 21,8 ± 0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Hloubka5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Hloubka5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

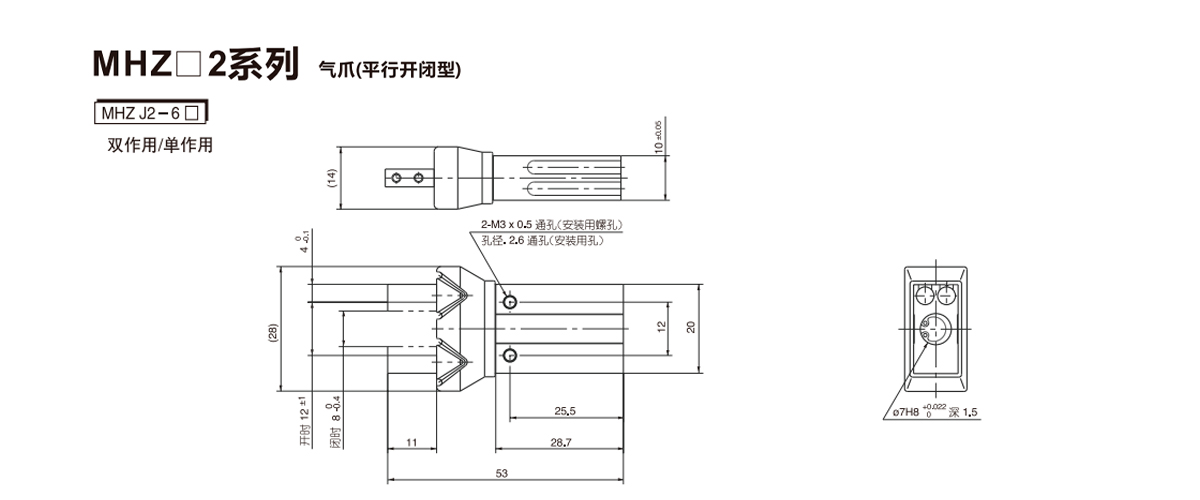

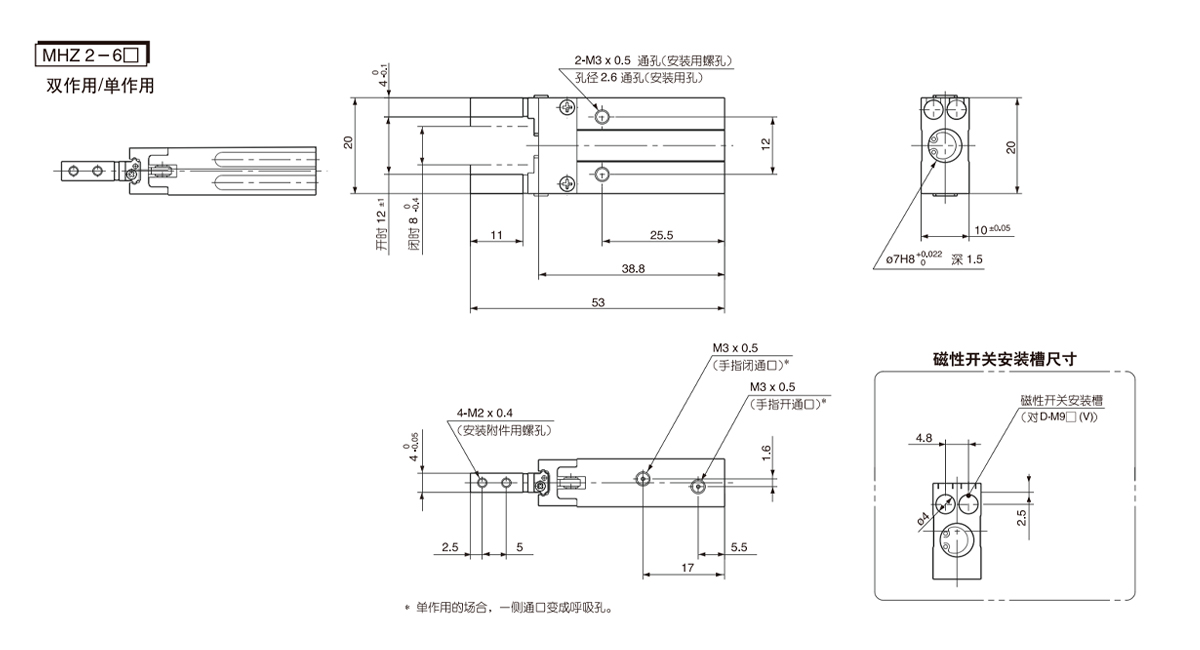

    Průměr válce
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Hloubka2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Hloubka3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6 ± 0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Hloubka2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Hloubka3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Hloubka3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Hloubka4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6 ± 0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Hloubka3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Hloubka4 10±0,02 21,8 ± 0,02 52 40 22 19 3.5
